6.2怎样测量和表示力

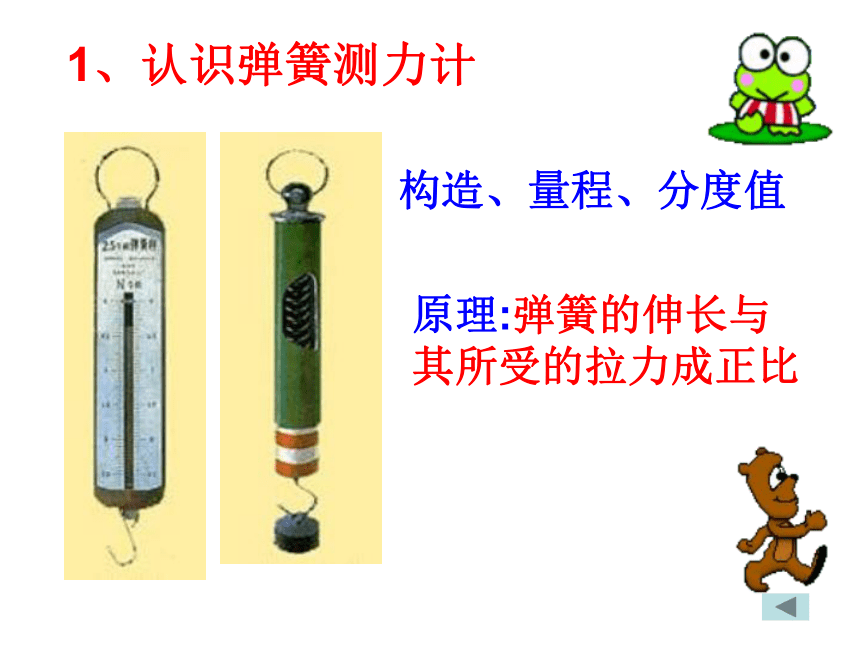

1、认识弹簧测力计
构造、量程、分度值
原理:弹簧的伸长与
其所受的拉力成正比
信息链接
胡克定律：
当弹簧的伸长量不是太长时，它的伸长量跟其所受的力成正比。
3、弹簧测力计的使用
（1）校零
（2）被测量力的大小应在
量程内
（3）弹簧伸长方向与所测力
的方向在同一直线上
________N
________N
_______N
0.4
1
1.4

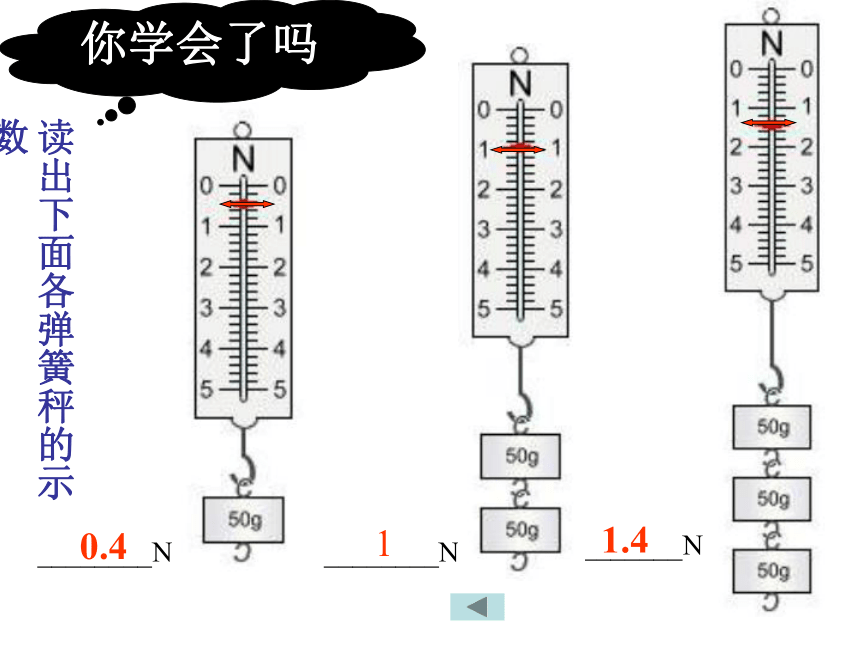

你学会了吗
读出下面各弹簧秤的示数

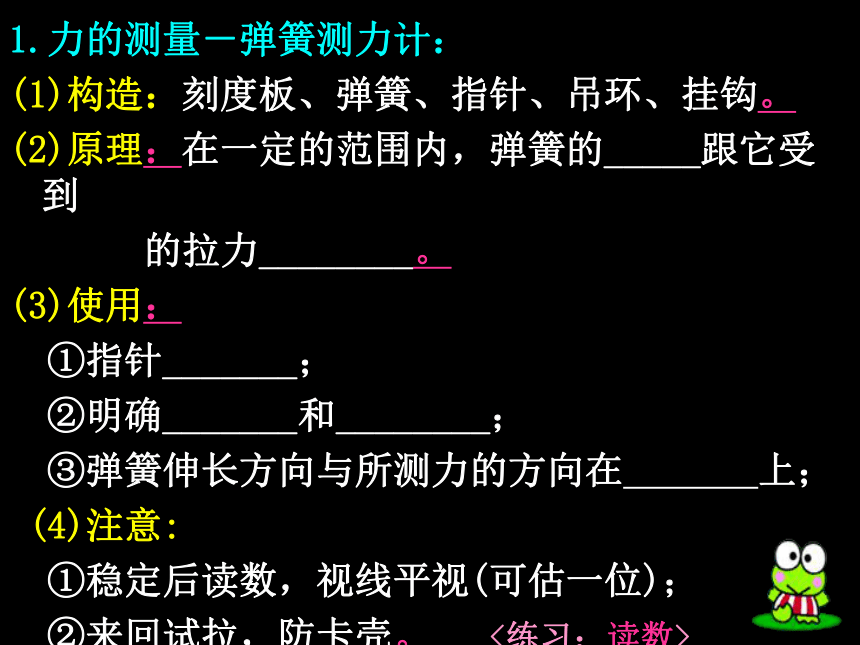

1.力的测量－弹簧测力计：
(1)构造：刻度板、弹簧、指针、吊环、挂钩。
(2)原理：在一定的范围内，弹簧的_____跟它受到
的拉力________。
(3)使用：
①指针_______；
②明确_______和________；
③弹簧伸长方向与所测力的方向在
上；
(4)注意:
①稳定后读数，视线平视(可估一位)；
②来回试拉，防卡壳。
<练习：读数>
2、怎样表示力
（1）力的三要素
大小、方向、作用点
（2）力的示意图
F
F
=
5N
（3）怎样用示意图来表示力
⑴确定受力物体
例：10N重的石块竖直向下压桌面
⑵确定受力的作用点和力的方向
⑶画出线段和箭头表示力
⑷标出力的大小和符号
F
=
10N
画出题中的力的示意图：
用200N的力提起一袋粮食．
F=200N
1、找出作用点（就是施力物体作用
在受力物体上的点）
2、在作用点沿力的方向画一条线段，
线段的长短表示力的大小．
3、在线段的末端画个箭头表示力的
方向，用线段的起点，表示力的作
用点．
4、标明力的大小．
砖对地面的压力为20N
F=20N
课堂小结
2.力的示意图：
(1)定义：用一根带箭头的直线段把________都
表示出来。（线段长短表示力的大小，箭头表示力的方向）
(2)作法：
①确定受力物体：用
或
表示；
②确定力的作用点：接触点；
③过力的作用点沿力的方向画线段：
④线段末端画箭头：
⑤箭头旁标出力的符号、大小。
简记：“物、点、线，箭、数、单”
别笑啦,回去复习吧！
