第四章
光的折射
透镜
二、
透
镜
新课引入
透镜的种类有哪些？
透镜是利用光的折射原理制成的光学器件。
新课导入
凸透镜中央
厚、边缘薄，
（如放大镜）
凹透镜中央
薄、边缘厚，
（如近视镜片）
探究新知
初识透镜
活动
4.3
初识凸透镜和凹透镜
分别通过凸透镜和凹透镜观察书上的文字
实验提醒：
透镜离书要近一些
通过_____透镜，所看到的物体的像是放大的
通过_____透镜，所看到的物体的像是缩小的
探究新知
O
F
一束平行光，（如太阳光）通过凸透镜，将会发生什么现象？
探究新知

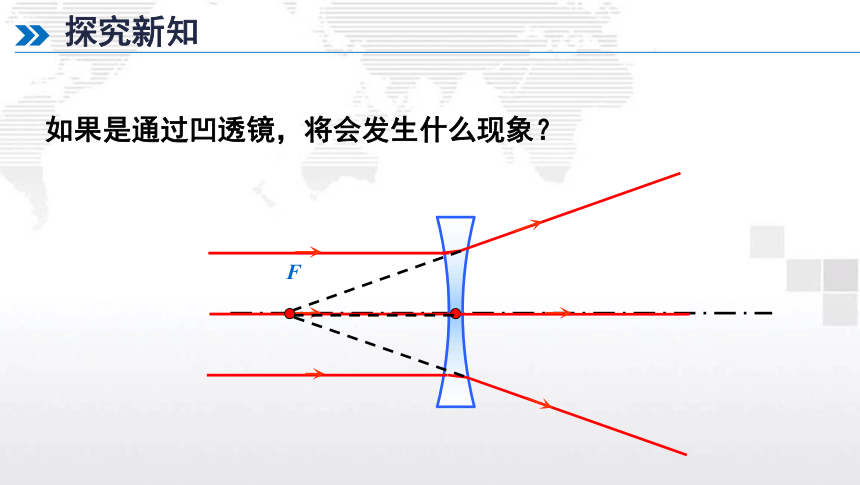

如果是通过凹透镜，将会发生什么现象？
F
探究新知
初识透镜
活动
4.4
辨别凸透镜和凹透镜
比较这个透镜中间与边缘的厚度。(摸)
把透镜正对平行光，观察上光斑的大小。(照)
把透镜靠近物体，观察物体是否被放大。(看)
探究新知
焦点和焦距
凸透镜能使平行于主光轴的光会聚于一点，这个点叫做焦点，用F表示.焦点到光心的距离叫做焦距，用f表示。
O
F
f
焦距
主光轴
焦点
焦点
虚
F
f
焦距
探究新知
焦点和焦距
凹透镜对光有发散作用，所以凹透镜又叫散透镜。
凡是通过光心的光，其传播方向不改变
探究新知
F
f
凸透镜
O
光心：透镜的中心。
主光轴
主光轴：通过光心且垂直于透镜平面的直线。
焦点：平行于主光轴的平行光通过透镜后会聚于一点。
焦距：焦点到光心的距离。
O
F
凹透镜
探究新知
焦点：平行于主光轴的光…（F）
焦距：焦点到光心的距离。（f
）
两个透镜的基本光路图:
F
F
O
O
f
F
f
F
f
f
探究新知
会聚和发散的奥秘
三棱镜对光线的作用
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
F
凸透镜是三棱镜的组合
探究新知
F
凹透镜是三棱镜的组合
探究新知
?
O
凸透镜的三条特殊光线
F
F
探究新知
?
F
?
F
?
　o
凹透镜的三条特殊光线
探究新知
1.透镜有凸透镜和凹透镜两类。
２.辨别凸透镜和凹透镜的方法:
５.透镜可以看做是由多个棱镜组合而成，由于组合
的方式不同，对光产生的作用也不同。
一摸　二看　三照
３.知道粗略测量凸透镜焦距的方法。
４.知道通过透镜的特殊光线的画法。
探究新知
