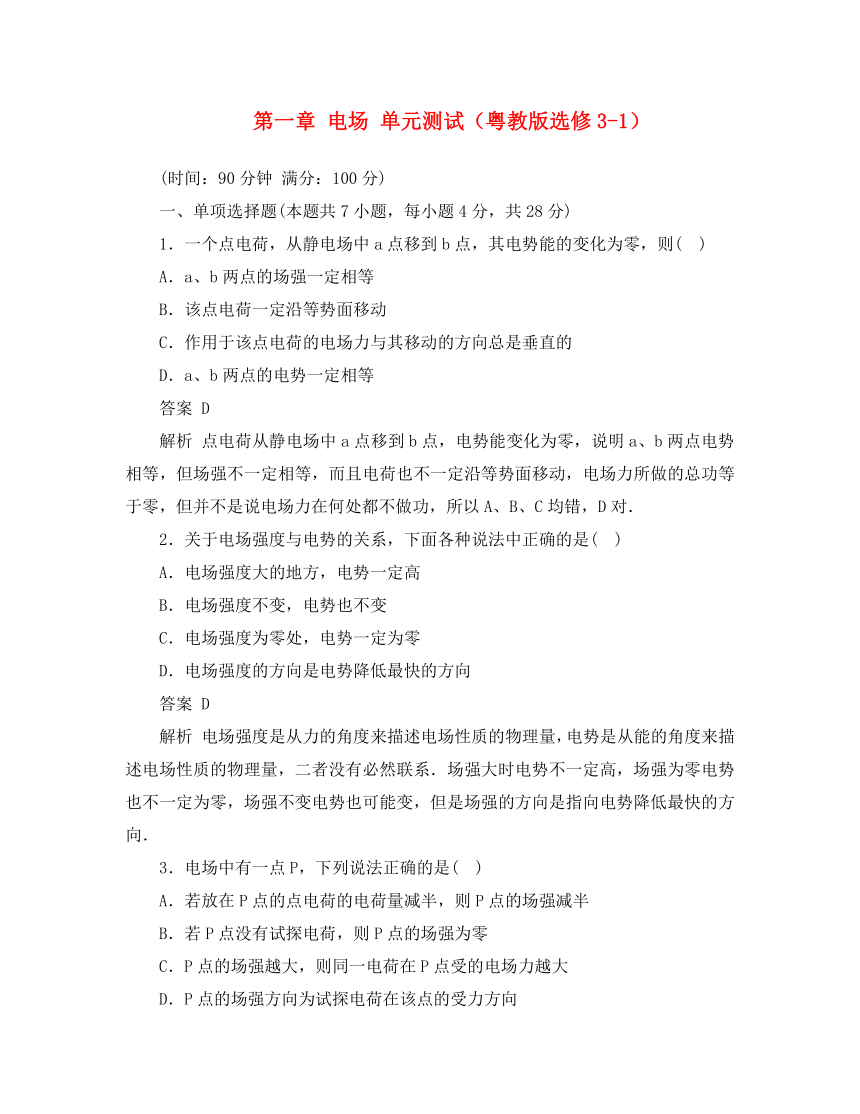

第一章 电场 单元测试(粤教版选修3-1)
(时间:90分钟 满分:100分)
一、单项选择题(本题共7小题,每小题4分,共28分)
1.一个点电荷,从静电场中a点移到b点,其电势能的变化为零,则( )
A.a、b两点的场强一定相等
B.该点电荷一定沿等势面移动
C.作用于该点电荷的电场力与其移动的方向总是垂直的
D.a、b两点的电势一定相等
答案 D
解析 点电荷从静电场中a点移到b点,电势能变化为零,说明a、b两点电势相等,但场强不一定相等,而且电荷也不一定沿等势面移动,电场力所做的总功等于零,但并不是说电场力在何处都不做功,所以A、B、C均错,D对.
2.关于电场强度与电势的关系,下面各种说法中正确的是( )
A.电场强度大的地方,电势一定高
B.电场强度不变,电势也不变
C.电场强度为零处,电势一定为零
D.电场强度的方向是电势降低最快的方向
答案 D
解析 电场强度是从力的角度来描述电场性质的物理量,电势是从能的角度来描述电场性质的物理量,二者没有必然联系.场强大时电势不一定高,场强为零电势也不一定为零,场强不变电势也可能变,但是场强的方向是指向电势降低最快的方向.
3.电场中有一点P,下列说法正确的是( )
A.若放在P点的点电荷的电荷量减半,则P点的场强减半
B.若P点没有试探电荷,则P点的场强为零
C.P点的场强越大,则同一电荷在P点受的电场力越大
D.P点的场强方向为试探电荷在该点的受力方向
答案 C
解析 电场中某点的场强大小和方向都是由电场本身的因素所决定的,与是否放试探电荷及所放电荷量的大小均无关;由F=Eq可知,在电荷量一定的情况下,E越大,则F越大;至于场强的方向,与该点正电荷受力方向相同,而与负电荷受力方向相反.

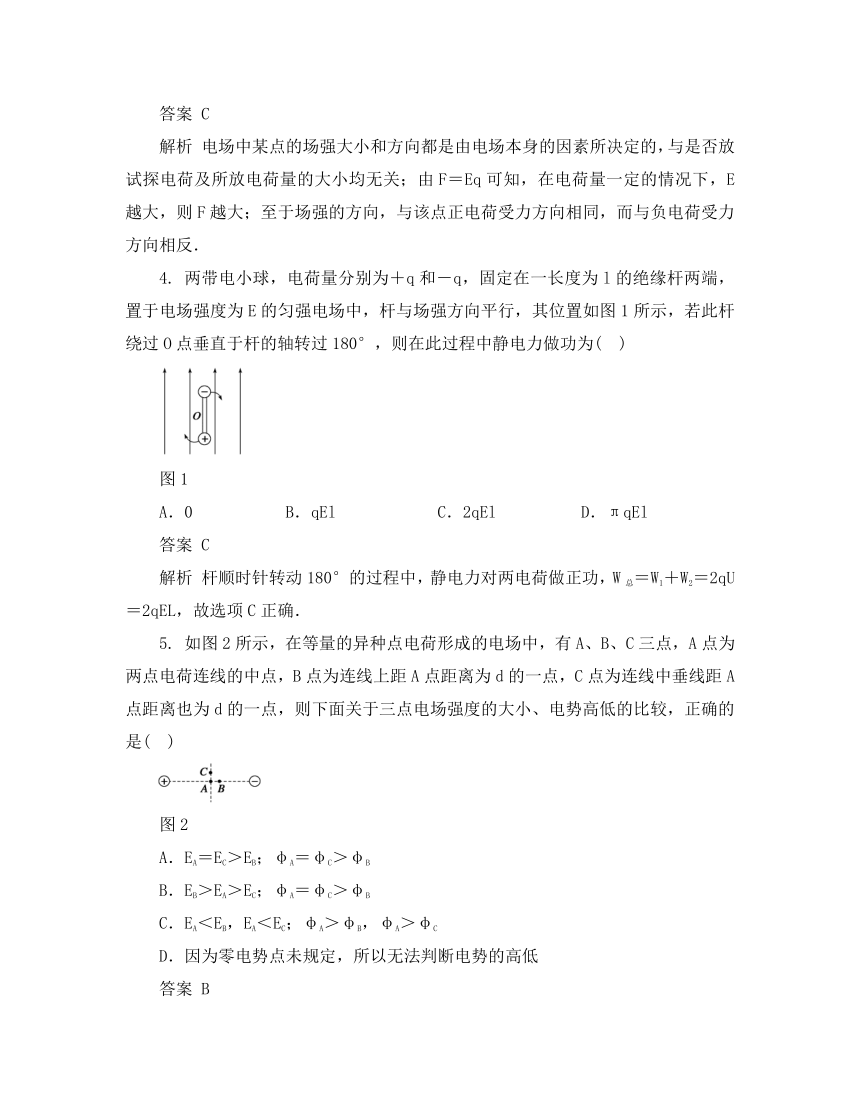

4. 两带电小球,电荷量分别为+q和-q,固定在一长度为l的绝缘杆两端,置于电场强度为E的匀强电场中,杆与场强方向平行,其位置如图1所示,若此杆绕过O点垂直于杆的轴转过180°,则在此过程中静电力做功为( )
图1
A.0 B.qEl C.2qEl D.πqEl
答案 C
解析 杆顺时针转动180°的过程中,静电力对两电荷做正功,W总=W1+W2=2qU=2qEL,故选项C正确.
5. 如图2所示,在等量的异种点电荷形成的电场中,有A、B、C三点,A点为两点电荷连线的中点,B点为连线上距A点距离为d的一点,C点为连线中垂线距A点距离也为d的一点,则下面关于三点电场强度的大小、电势高低的比较,正确的是( )
图2
A.EA=EC>EB;φA=φC>φB
B.EB>EA>EC;φA=φC>φB
C.EA<EB,EA<EC;φA>φB,φA>φC
D.因为零电势点未规定,所以无法判断电势的高低
答案 B
解析 根据等量异种电荷的电场线分布疏密可知EB>EA>EC;根据电场线的方向可知φA=φC>φB.故选项B正确.

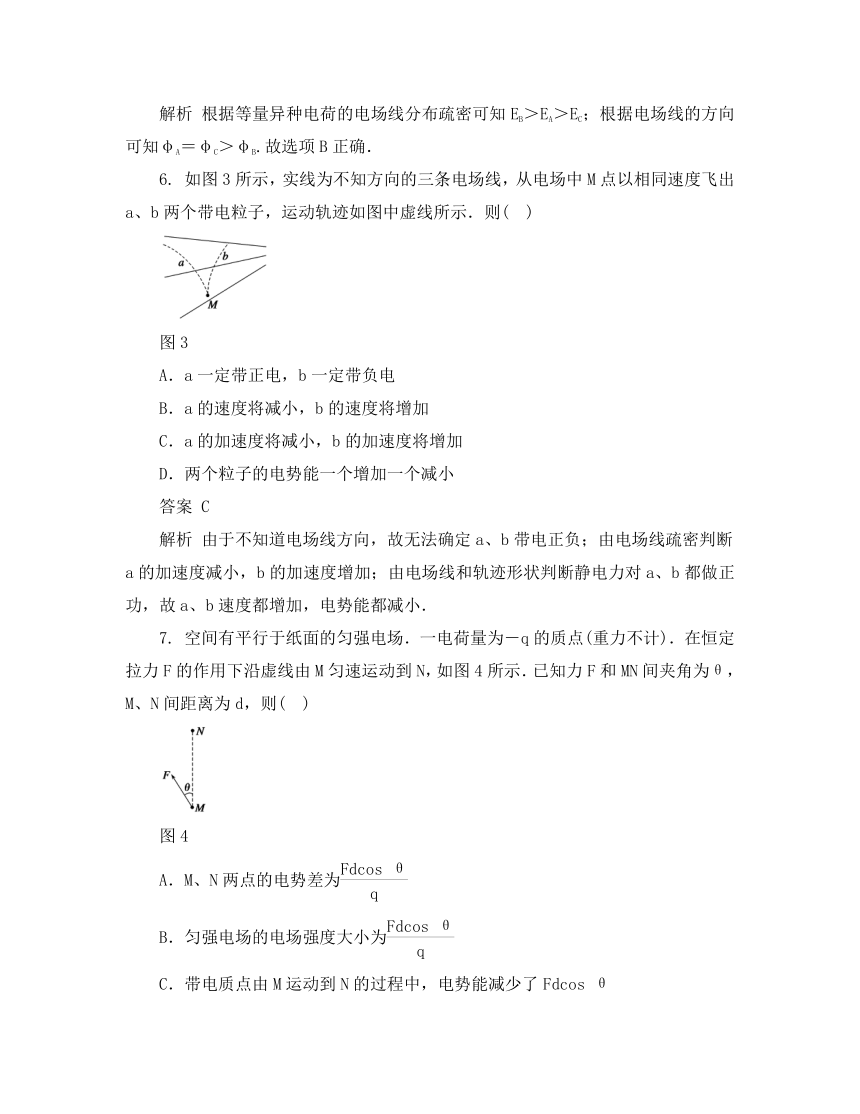

6. 如图3所示,实线为不知方向的三条电场线,从电场中M点以相同速度飞出a、b两个带电粒子,运动轨迹如图中虚线所示.则( )
图3
A.a一定带正电,b一定带负电
B.a的速度将减小,b的速度将增加
C.a的加速度将减小,b的加速度将增加
D.两个粒子的电势能一个增加一个减小
答案 C
解析 由于不知道电场线方向,故无法确定a、b带电正负;由电场线疏密判断a的加速度减小,b的加速度增加;由电场线和轨迹形状判断静电力对a、b都做正功,故a、b速度都增加,电势能都减小.
7. 空间有平行于纸面的匀强电场.一电荷量为-q的质点(重力不计).在恒定拉力F的作用下沿虚线由M匀速运动到N,如图4所示.已知力F和MN间夹角为θ,M、N间距离为d,则( )
图4
A.M、N两点的电势差为
B.匀强电场的电场强度大小为
C.带电质点由M运动到N的过程中,电势能减少了Fdcos θ
D.若要使带电质点由N向M做匀速直线运动,则F必须反向
答案 A
解析 由于带电质点做匀速直线运动,故静电力与拉力F大小相等,方向相反,故场强大小E=,B错误;带电小球由M到N,静电力做功WMN=-Fcos θ·d=-Fdcos θ,电势能增加,电势差UMN==,故A正确,C错误;若要使带电小球由N向M做匀速直线运动,F和静电力仍平衡,故D错误.
二、双项选择题(本题共3小题,每小题6分,共18分)
8.关于电场线,下列说法中正确的是( )
A.电场线不是客观存在的
B.电场线与电荷运动的轨迹是一致的
C.电场线上某点的切线方向与电荷在该点的受力方向共线
D.沿电场线方向,场强一定越来越大
答案 AC
解析 电场线是为了形象地描绘电场而假想的曲线.

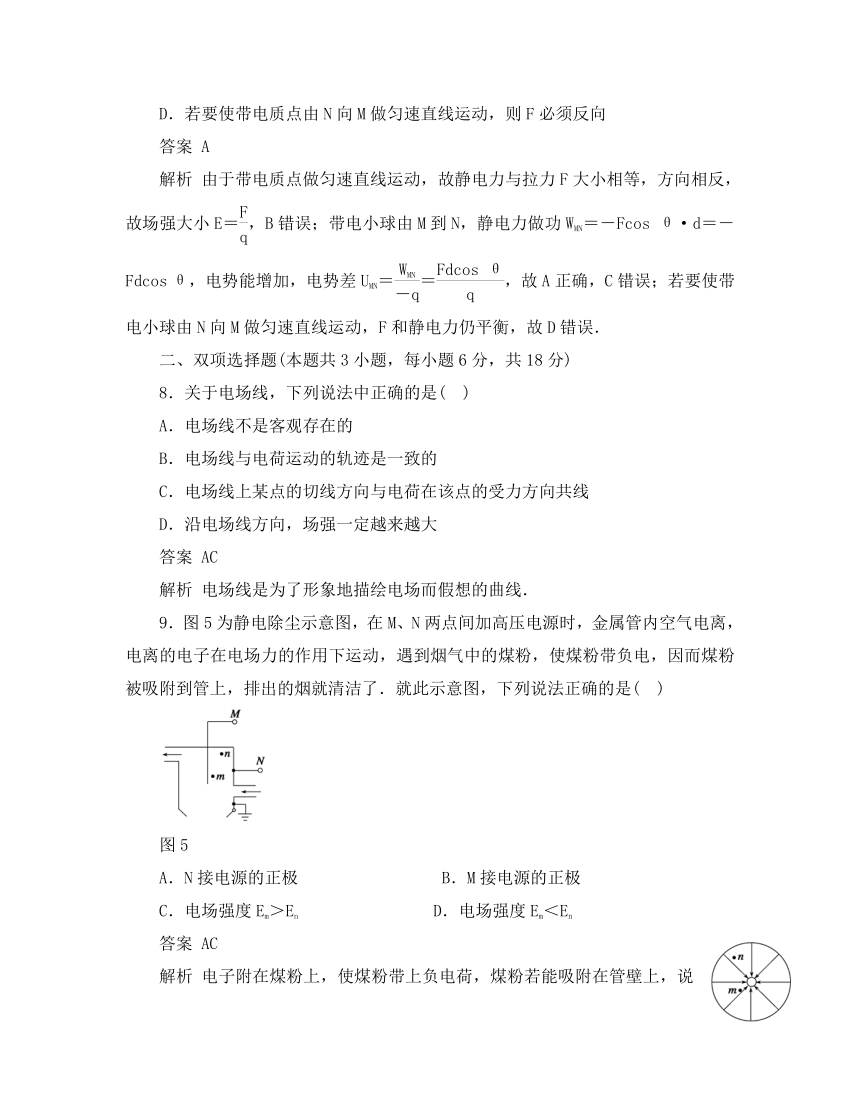

9.图5为静电除尘示意图,在M、N两点间加高压电源时,金属管内空气电离,电离的电子在电场力的作用下运动,遇到烟气中的煤粉,使煤粉带负电,因而煤粉被吸附到管上,排出的烟就清洁了.就此示意图,下列说法正确的是( )
图5
A.N接电源的正极 B.M接电源的正极
C.电场强度Em>En D.电场强度Em<En
答案 AC
解析 电子附在煤粉上,使煤粉带上负电荷,煤粉若能吸附在管壁上,说明管壁带
正电,N接电源正极,将金属棒与金属管壁看做电容器,则其内电场线分布情况如右图所示.由图可知金属棒附近的m点处电场线较密,而靠近金属管壁的n点处电场线较疏,故m处场强比n处场强大,即Em>En.
10.如图6所示,在x轴上关于原点O对称的两点固定放置等量异种点电荷+Q和-Q,x轴上的P点位于-Q的右侧.下列判断正确的是( )
图6
A.在x轴上还有一点与P点电场强度相同
B.在x轴上还有两点与P点电场强度相同
C.若将一试探电荷+q从P点移至O点,则其电势能增大
D.若将一试探电荷+q从P点移至O点,则其电势能减小
答案 AC
解析 根据等量正负点电荷的电场分布可知,在x轴上还有一点与P点电场强度相同,即与P点关于O点对称的点,A正确.若将一试探电荷+q从P点移至O点,电场力先做正功后做负功,所以电势能先减小后增大.一般规定无穷远处电势为零,过O点的中垂线电势也为零,所以试探电荷+q在P点时电势能为负值,移至O点时电势能为零,所以电势能增大,C正确.
三、填空题(本题共2小题,共14分)
11. (6分)如图7所示,A、B两板间加速电压为U1,C、D两板间偏转电压为U2.一个静止的α粒子(He)自A板起相继被加速、偏转,飞离偏转电场时的最大侧移为C、D板间距离一半,则它的出射速度的大小为________.
图7
答案
解析 在加速电场中由动能定理得:
qU1=mv
在偏转电场中,由动能定理得:qU2=mv2-mv
解得:v= .
12.(8分)如图8所示,A、B、C三点为一直角三角形的三个顶点,∠B=30°,现在A、B两点放置两点电荷qA、qB,测得C点场强的方向与BA方向平行,则qA带________电,qA∶qB=________.
图8
答案 负 1∶8
解析 放在A点和B点的点电荷在C处产生的场强方向在AC和BC的连线上,因C点场
强方向与BA方向平行,故放在A点的点电荷和放在B点的点电荷产生的场强方向只能如右图所示,故qA带负电,qB带正电,且EB=2EA,得k=2k.又由几何关系知BC=2AC,所以qA∶qB=1∶8.
四、计算题(本题共4个小题,共40分)
13.(8分) 如图9所示,已知平行板电容器两极板间距离d=4 mm,充电后两极板电势差为120 V.A板带正电,若它的电容为3 μF,且P到A板距离为1 mm.求:
图9
(1)每一板的带电荷量;
(2)一个电子从B板出发到A板获得的动能;
(3)两板间的电场强度.
答案 (1)3.6×10-4C (2)120 eV (3)3×104 N/C
解析 (1)由Q=UC得:Q=120×3×10-6C=3.6×10-4C.
(2)因为电子从B板出发到A板的过程中电场力做正功,电势能减小,动能增加,所以Ek-0=qUAB,Ek=120 eV.
(3)E=U/d=3×104 N/C.
14. (10分)如图10所示,在一匀强电场中的A点有一小球,并用细线与固定的O点相连,然后把细线水平拉直,但没有伸长.现让小球从A点由静止开始运动.小球经过O点正下方时的速度多大?(已知小球的质量m=1.0×10-4 kg,所带电荷量q=+1.0×10-7C,细线长度L=10 cm,电场强度E=1.73×104 N/C,g=10 m/s2)
图10
答案 2.1 m/s
解析 本题中qE=mg,所以电场力与重力的合力的方向与水平方向的夹角为30°,小球从A点开始沿直线经O点正下方B处,小球从A点运动到B点是做匀变速直线运动,而不是一开始就做圆周运动,由动能定理得:qEL+mgLtan 30°=mv2,代入数据解得:v=2.1 m/s.
15. (10分)如图11所示,a、b分别为x、y轴上两点,它们与原点O的距离相等,一束电子以初速度v0垂直于x轴从a点射入,由于匀强电场的作用,电子束恰好从b点射出,求电子从b点射出时的速度大小.
图11
答案 v0
解析 电子沿y方向做匀速运动,x方向在电场力作用下做匀加速直线运动;根据运动学公式则有:y=v0t,x=;x=y,=v0t
得:vx=at=2v0
电子从b点射出时y方向分速度为:vy=v0
则电子从b点射出时的合速度为:v====v0.
16.(12分)如图12所示,两平行金属板水平放置,间距为d,板间存在匀强电场.一个质量为m、电荷量为q的带负电小球,以竖直向下的初速度从上板的小孔射入,当它从下板的小孔穿出时所用的时间为t,若小球以同样大小的初速度从下板的小孔竖直向上射入,则从上板小孔穿出时所用的时间为t/2.不计空气阻力
图12
(1)指出两板间电场强度的方向.
(2)求电场强度的大小.
(3)求小球穿出下板小孔时速度v1与穿出上板小孔时速度v2之比v1∶v2.
答案 (1)场强方向竖直向下 (2)+ (3)
解析 (1)假设电场方向向上,则小球所受合力方向必向下,加速度向下,其向下板运动的时间必小于向上极运动的时间,与题给条件不符,所以场强方向竖直向下.
(2)根据题意,小球在电场中运动的加速度a应竖直向上.
Eq-mg=ma①
从上往下:d=v0t-at2②
从下往上:d=v0+a()2③
由①②③式解得电场强度E=+
(3)由②③两式解得a=,v0=
则v1=v0-at=
v2=v0+a=
所以=
