磁场的五种应用实例

(共15张PPT)
磁场的五种应用实例

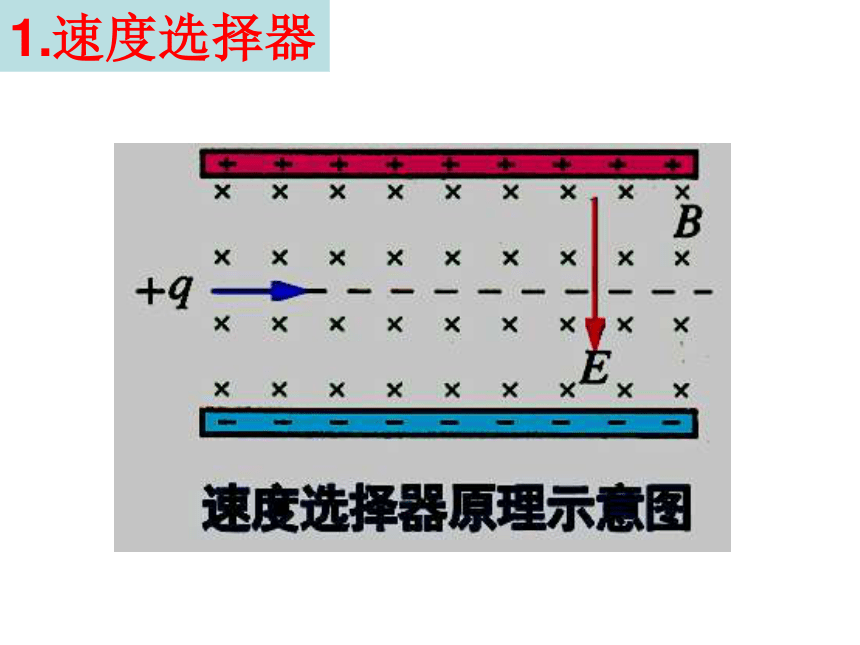

1.速度选择器

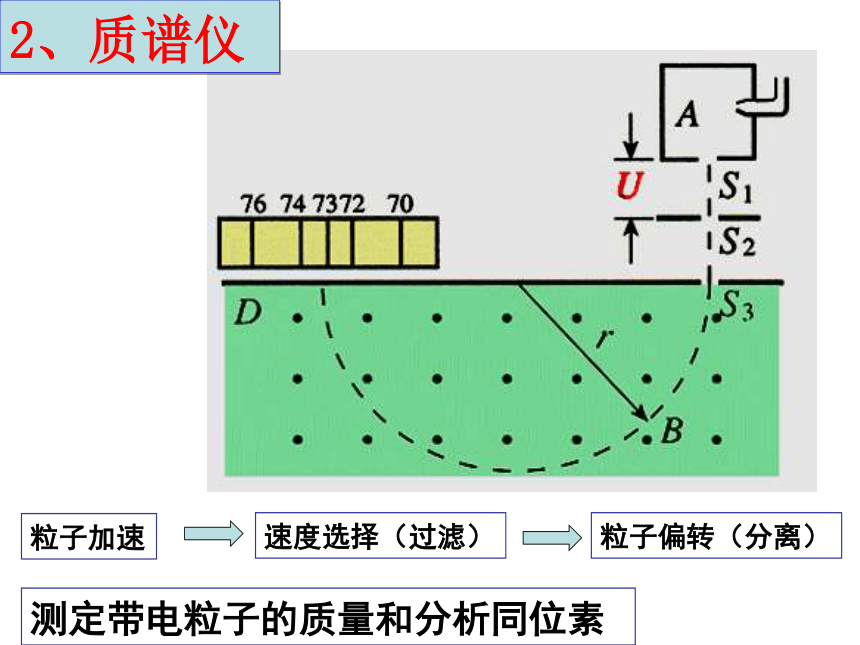

2、质谱仪
测定带电粒子的质量和分析同位素
粒子加速
速度选择（过滤）
粒子偏转（分离）

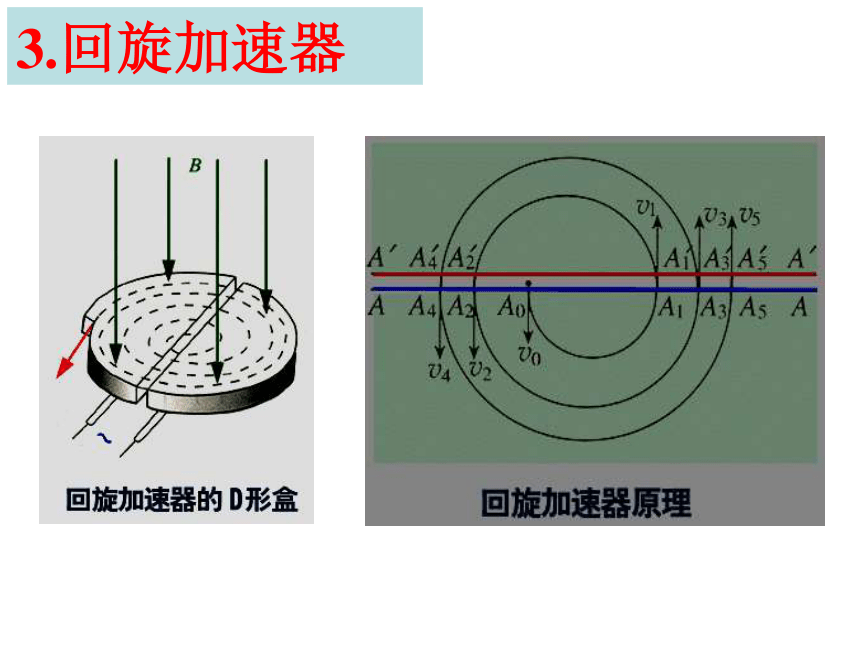

3.回旋加速器

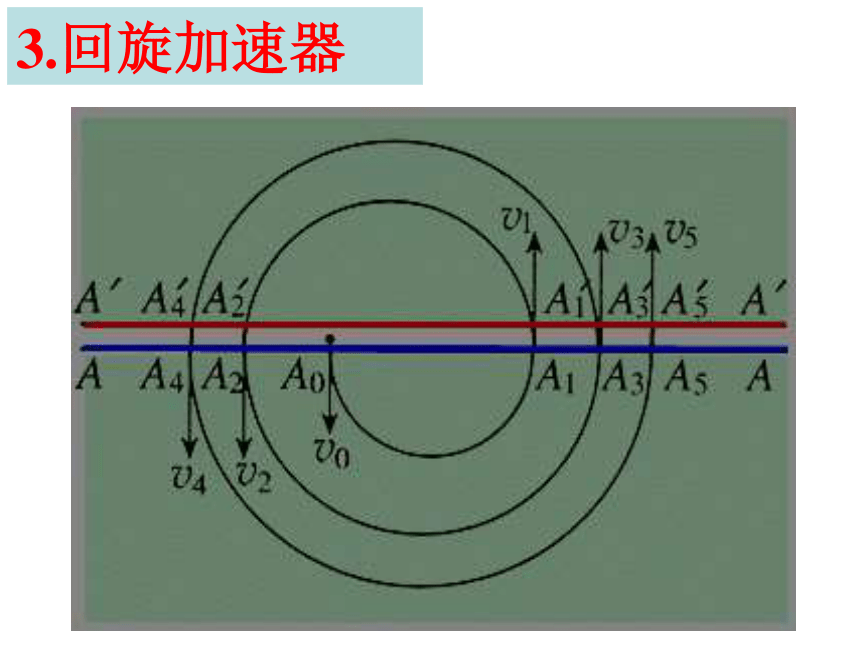

3.回旋加速器

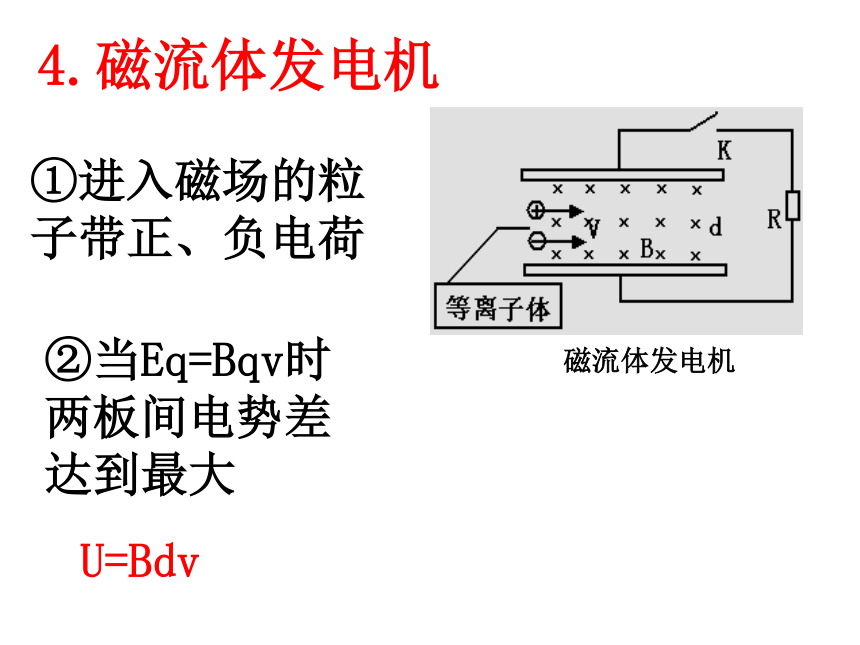

4.磁流体发电机
磁流体发电机
①进入磁场的粒子带正、负电荷
②当Eq=Bqv时两板间电势差达到最大
U=Bdv

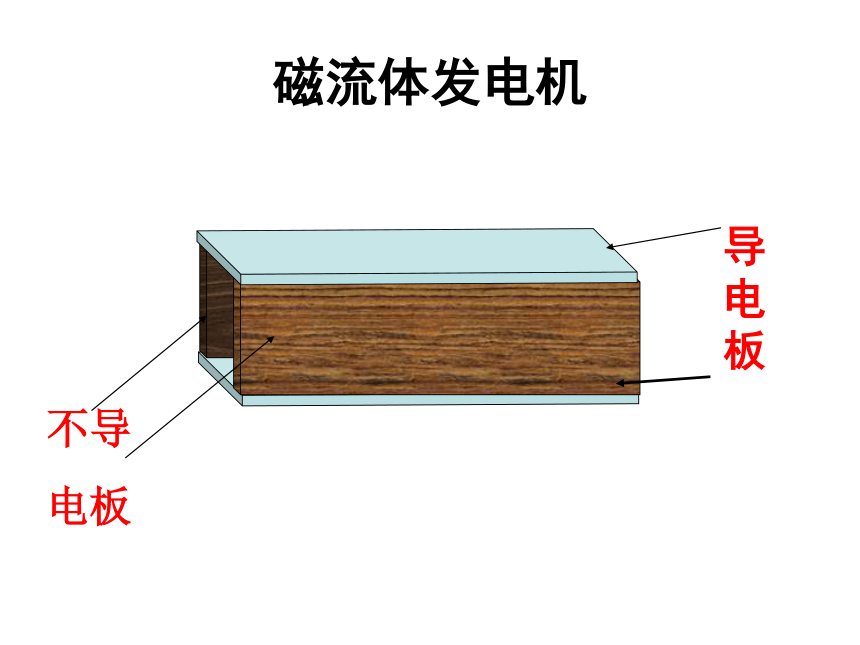

磁流体发电机
不导
电板
导电板
磁流体发电机
磁流体发电机
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
等离子体运动方向
+
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
+
-
磁流体发电机
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
等离子体运动方向
+
-
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
+
-
电磁流量计
5.电磁流量计
5.电磁流量计
V
已知：
D、B、U
求：Q
哪端电势高？
+ _
应用2、质谱仪
思考：1）质谱仪的工作原理是什么？
测定带电粒子的质量和分析同位素
2）质谱仪的主要作用是什么？
粒子加速
速度选择（过滤）
粒子偏转（分开）
应用3、回旋加速器
（1）有关物理学史知识和回旋加速器的基本结构和原理
回旋加速器（劳伦斯1939获Nobel prize）
应用4、磁流体发电机
带电粒子在复合场中运动的典型应用
【总结】
d
·
·
b
a
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
导电
液体
应用5、电磁流量计
应用6、霍尔效应
共同点：
稳定条件相同
