第十章 电磁感应
——电磁感应现象及楞次定律

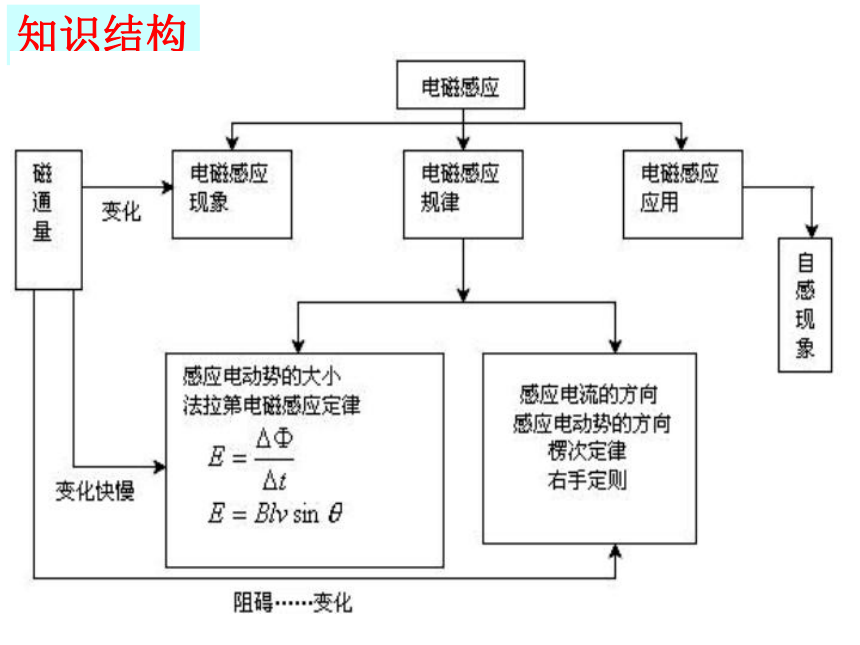

知识结构

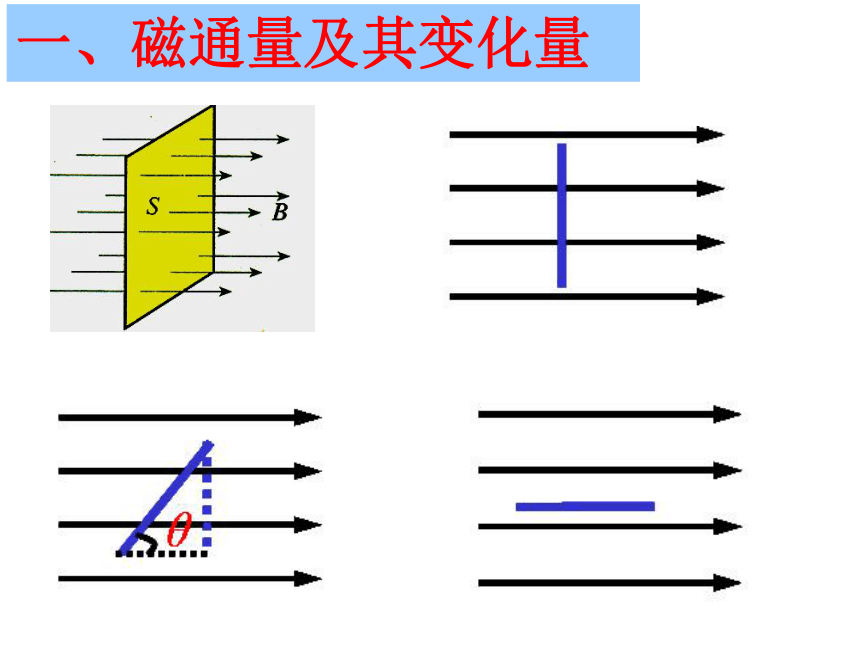

一、磁通量及其变化量

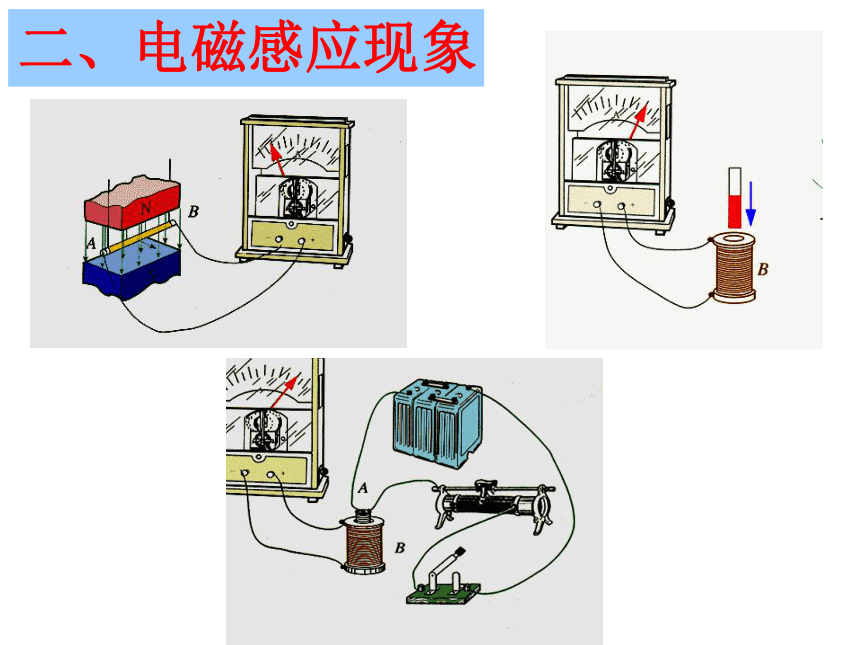

二、电磁感应现象

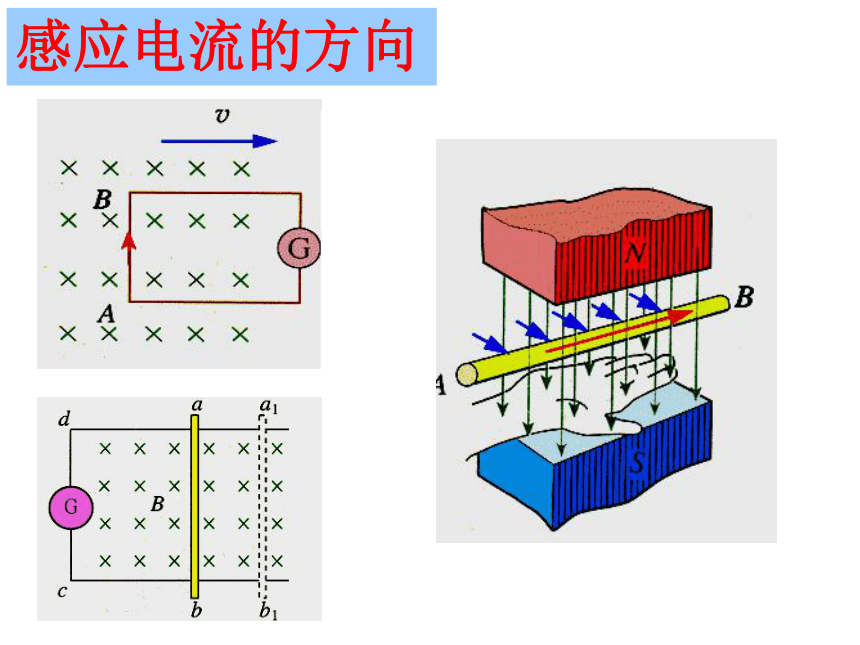

感应电流的方向

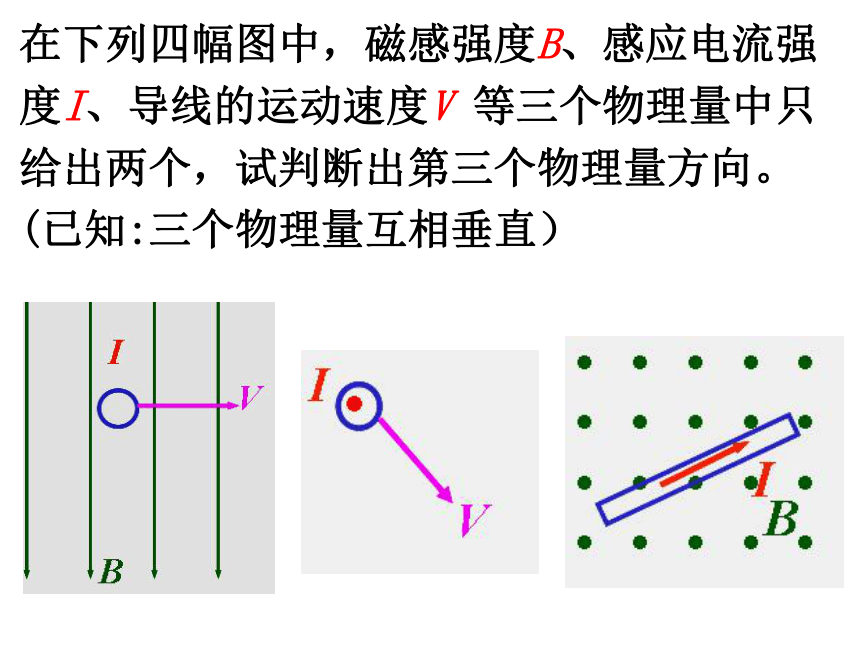

在下列四幅图中，磁感强度B、感应电流强度I、导线的运动速度V 等三个物理量中只给出两个，试判断出第三个物理量方向。(已知:三个物理量互相垂直）

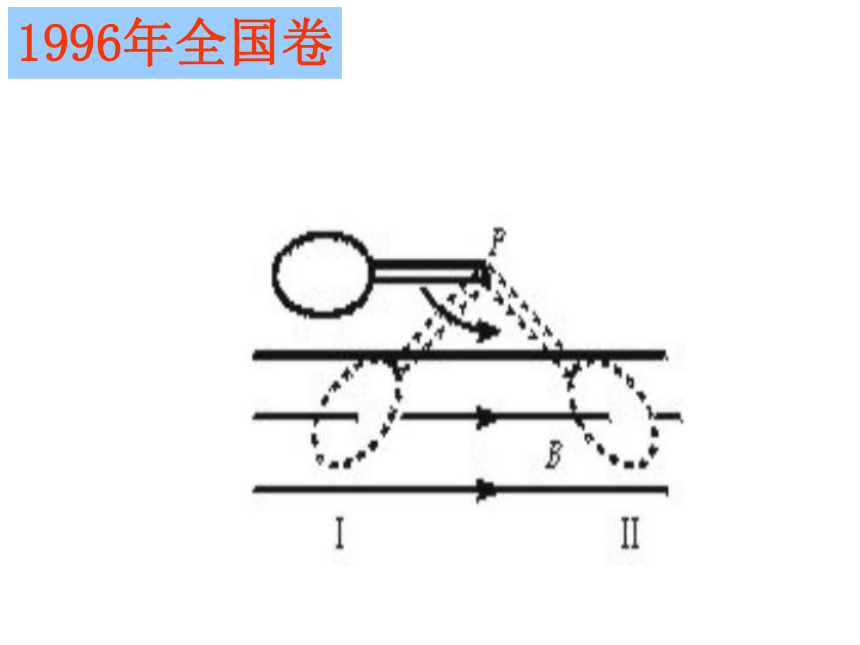

1996年全国卷

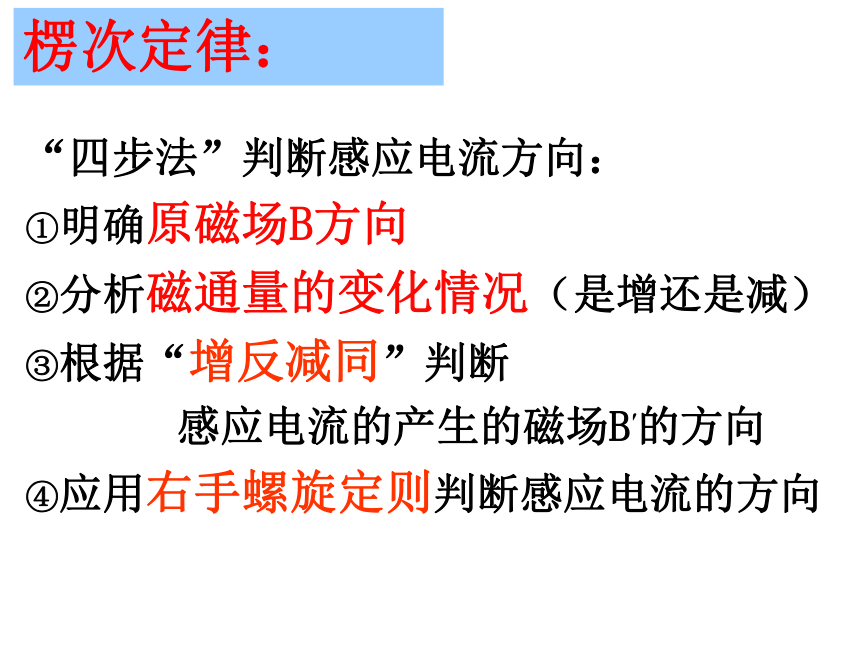

“四步法”判断感应电流方向：
①明确原磁场B方向
②分析磁通量的变化情况（是增还是减）
③根据“增反减同”判断
感应电流的产生的磁场B′的方向
④应用右手螺旋定则判断感应电流的方向
楞次定律：
1996年全国卷
V
请分析下列电磁感应现象中所受磁场力的作用效果？
I
变大
P
Q
V
a
b
当导体棒ab匀速向右运动时，线圈C处于什么状态？若匀加速呢？匀减速呢？
c
例：要使小线圈向右摆动，导体ab应（线圈平面与铁芯垂直）（ ）
A、向右加速运动 B、向右减速运动
C、向左加速运动 D、向左减速运动
BD

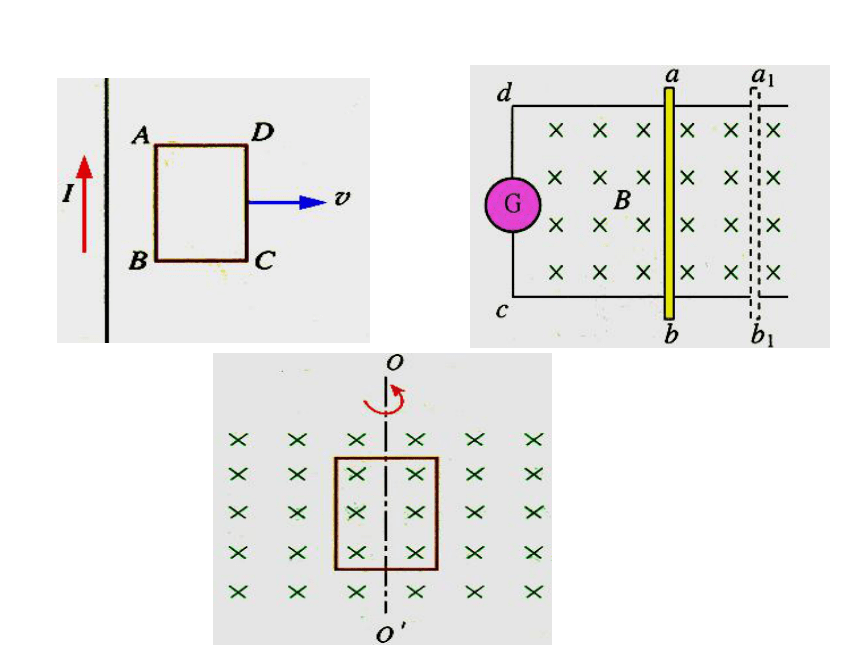

　　 图示,使图中的矩形线圈abcd向右穿出磁场，求
①. 框架中的感生电流方向；
②. cd边受到的磁场力的方向；
③. 要想导线框向右做匀速运动,必须对导线施加
什么方向的外力？
五、电磁感应现象中的能量转化
既然有感应电流产生，就产生电能。那必定有其他形式的能减少。
注：要实现能量的转化，条件是一定要有闭合回路，
形成感应电流。
其它能 电能
转化为
电磁阻尼：
相对运动，产生感应电流，从而阻碍相对运动，使运动迅速停止。
若环不闭合？
电磁阻尼的本质是利用电磁感应现象快速消耗机械能
1、如图，线圈A中接有如图所示电源，线圈B有一半面积处在线圈A中，两线圈平行但不接触，则当开关S闭和瞬间，线圈B中的感应电流的情况是：
A．无感应电流 B．有沿顺时针的感应电流
C．有沿逆时针的感应电流 D．无法确定
练习
C
例：在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图所示．导轨上放一根导线ab，磁感线垂直于导轨所在平面．欲使M所包围的小闭合线圈N产生顺时针方向的感应电流，则导线的运动可能是
　　A．匀速向右运动
　　B．加速向右运动
　　C．匀速向左运动
　　D．加速向左运动
ab向右减速，或向左加速
这是楞次定律的逆向应用、培养逆向思维能力。
D
练习：如图所示，要使Q线圈产生图示方向的电流，可采用的方法有
A．闭合开关K
B．闭合开关K后，把R的滑动方向右移
C．闭合开关K后，把P中的铁心从左边抽出
D．闭合开关K后，把Q靠近P
AD
图中,导体ab向右匀速运动,问:
1、此过程发生了什么现象，为什么？
2、能使导体ab发生匀速运动，需要拉力吗？为什么？
四、电磁感应现象中的“因”与“果”
磁通量变化
产生感应电流
受磁场力
2、 如图所示，O1O2是矩形导线框abcd的对称轴，其左方有匀强磁场。以下哪些情况下abcd中有感应电流产生？方向如何？
A.将abcd 向纸外平移 B.将abcd向右平移
C.将abcd以ab为轴转动60° D.将abcd以cd为轴转动60°
解：A、C两种情况下穿过abcd的磁通量没有发生变化，无感应电流产生。
B、D两种情况下原磁通向外，减少，感应电流磁场向外，感应电流方向为abcd。
a d
b c
O1
O2
3、如图所示装置中，cd杆原来静止。当ab 杆做如下那些运动时，cd杆将向右移动？
A.向右匀速运动 B.向右加速运动
C.向左加速运动 D.向左减速运动
O1
O2
4、 如图所示，当磁铁绕O1O2轴匀速转动时，矩形导线框（不考虑重力）将如何运动？
c a
d b
L2
L1
BD
O
B
8、如图所示，用丝线悬挂闭合金属环，悬于O点，虚线左边有匀强磁场，右边没有磁场。金属环的摆动会很快停下来。试解释这一现象。若整个空间都有向外的匀强磁场，会有这种现象吗？
A
B
S
k
D
C
9、如图所示是生产中常用的一种延时继电器的示意图。铁芯上有两个线圈A和B。线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合电路。在拉开开关S的时候,弹簧k并不能立即将衔铁D拉起，从而使触头C（连接工作电路）立即离开，过一段时间后触头C才能离开；延时继电器就是这样得名的。试说明这种继电器的工作原理。
