高三物理复习《机械振动》

(共21张PPT)
第六章 机械振动

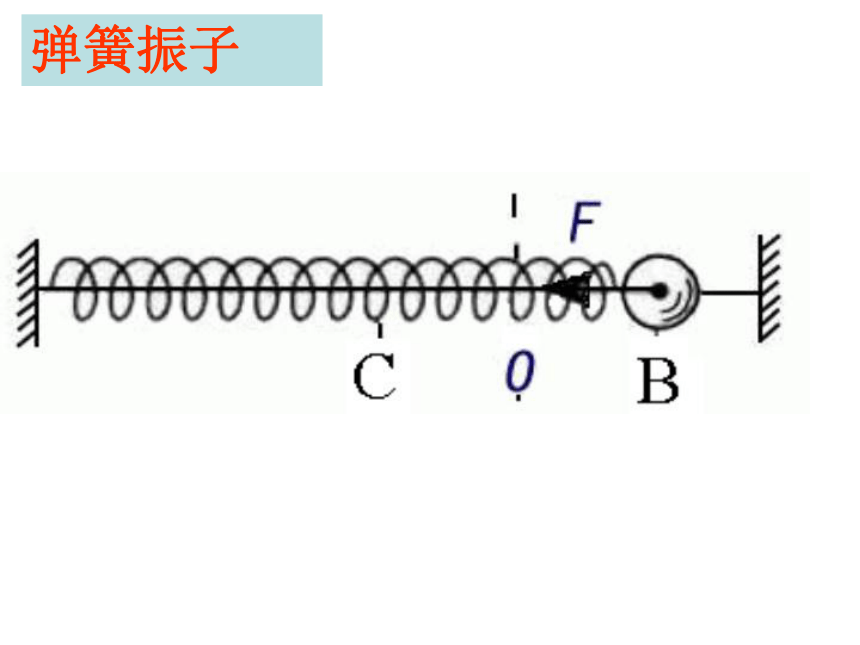

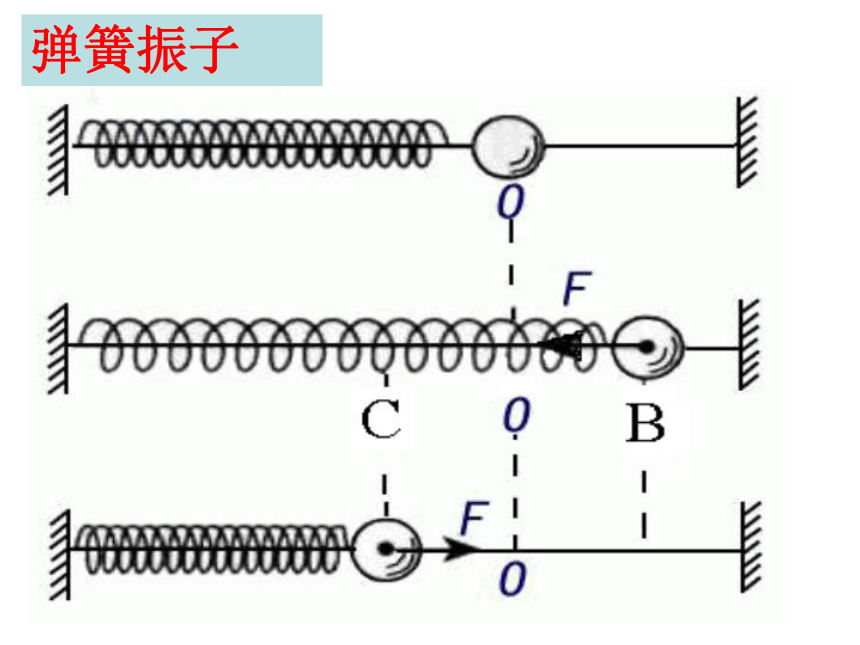

弹簧振子
弹簧振子
弹簧的弹力
重力与弹力的合力

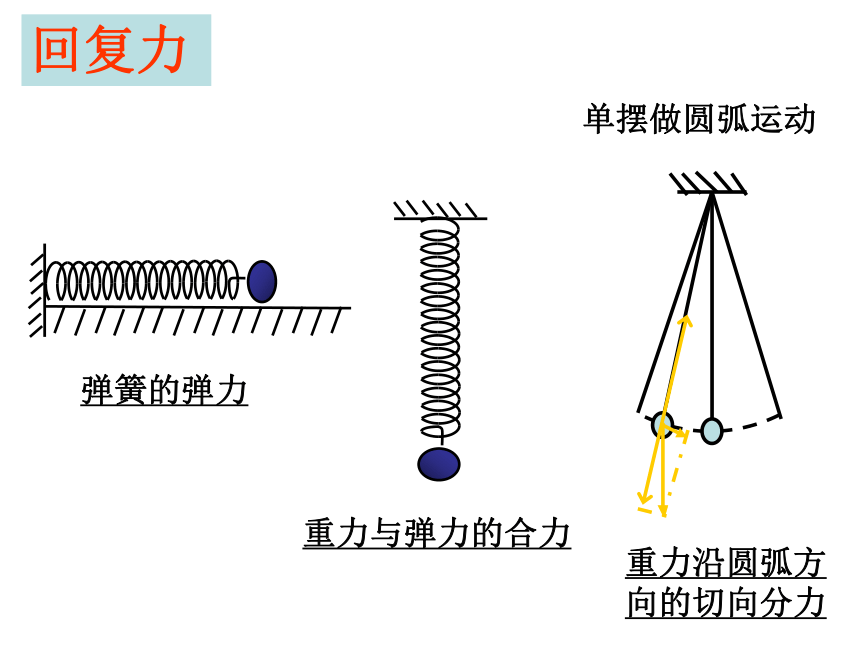

回复力
重力沿圆弧方向的切向分力
单摆做圆弧运动

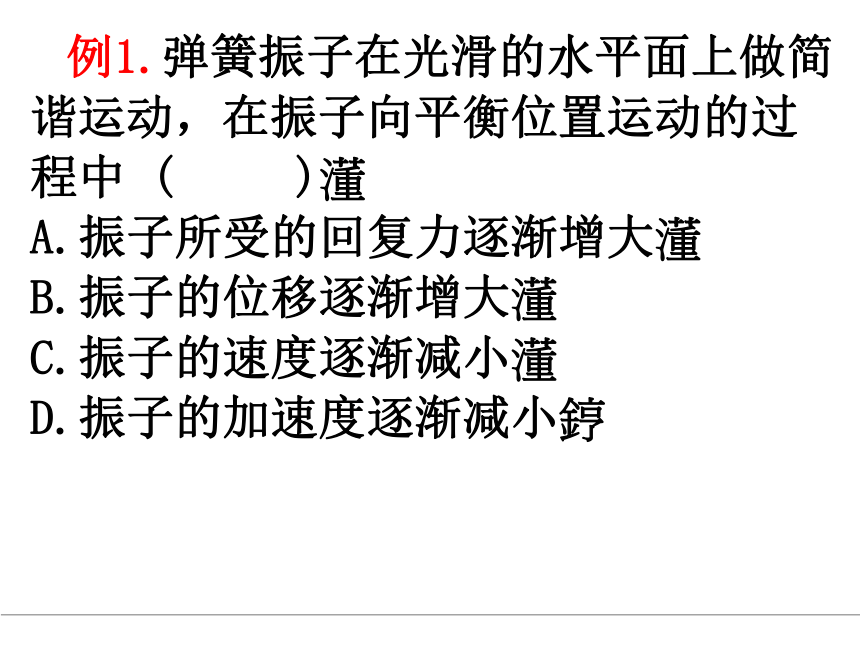

　例1.弹簧振子在光滑的水平面上做简谐运动，在振子向平衡位置运动的过程中 ( )
A.振子所受的回复力逐渐增大
B.振子的位移逐渐增大
C.振子的速度逐渐减小
D.振子的加速度逐渐减小?

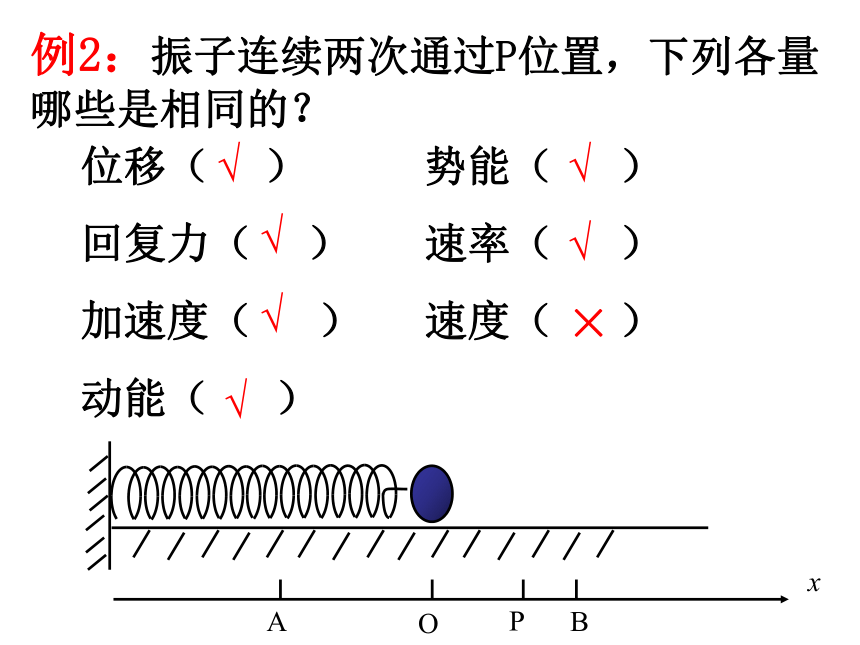

例2：振子连续两次通过P位置，下列各量哪些是相同的？
位移（ ）
回复力（ ）
加速度（ ）
动能（ ）
势能（ ）
速率（ ）
速度（ ）
√
×
√
√
√
√
√
O
B
A
P
x

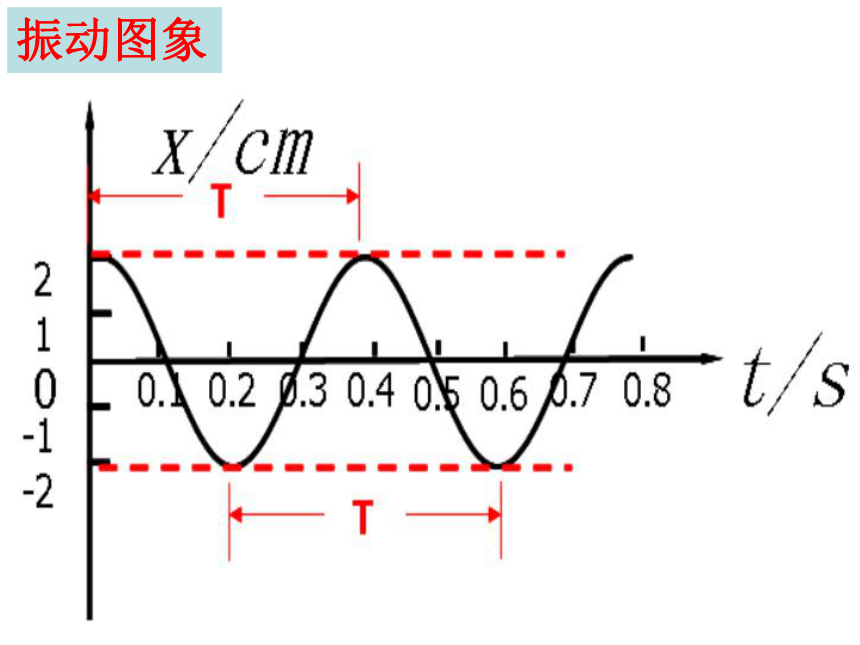

振动图象

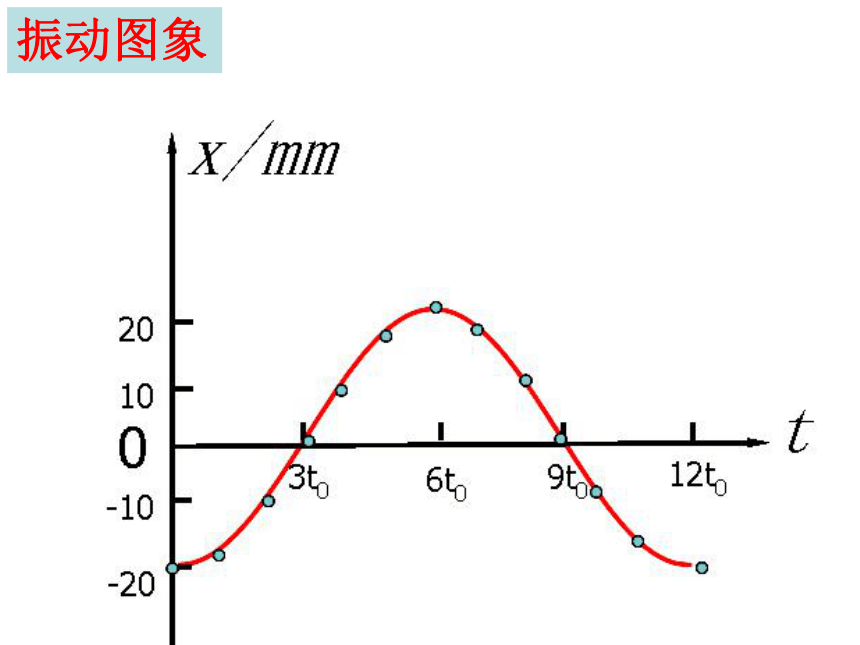

振动图象

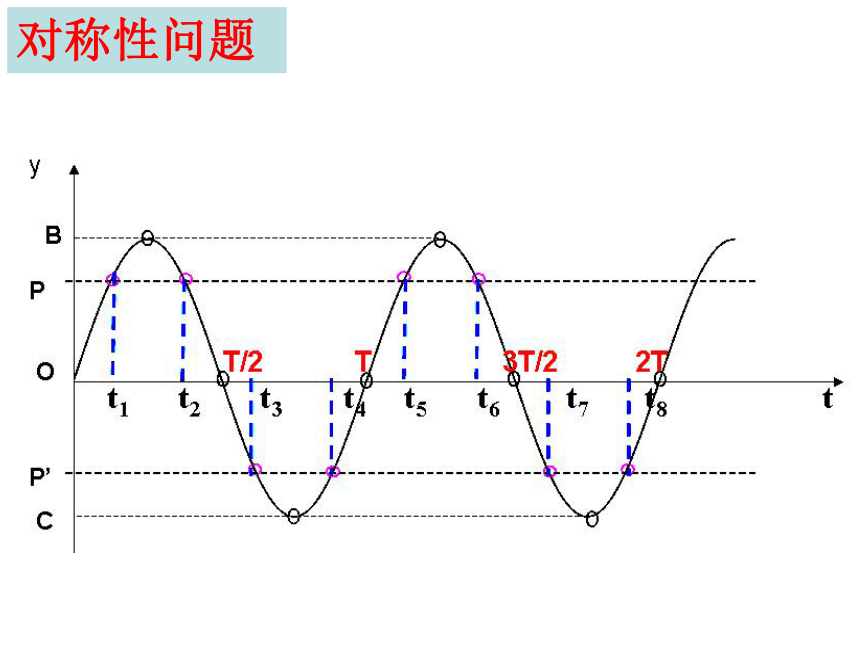

对称性问题
例3.［2006年·广东卷］一质点做简谐运动的图像如图所示，下列说法正确的是 ( )
?A.质点运动频率是4 Hz?
?B.在10秒内质点经过的路程是20 cm?
?C.第4秒末质点的速度是零
D.在t=1s和t=3 s两时刻，质点位移大小相等、方向相同
R
O
θ
θ
等效摆长
受迫振动
例4：A、B两个弹簧振子，A的固有频率为f，B的固有频率为4f，若它们均在频率为3f的驱动力作用下受迫振动，则（ ）
A.振子A的振幅较大，振动频率为f
B.振子B的振幅较大，振动频率为3f
C.振子A的振幅较大，振动频率为3f
D.振子B的振幅较大，振动频率为4f
共振现象
共振曲线
共振曲线
阻尼振动
例5. 如图所，弹簧振子在振动过程中，振子经a、b两点的速度相同，若它从a到b历时0.2s?,从b再回到a的最短时间为0.4s?,则该振子的振动频率为_____HZ.
例6：一个质点在平衡位置O点附近做简谐运动，若从O点开始计时，经过3s质点第一次经过M点；若再继续运动，又经过2s它第二次经过M点；则质点第三次经过M点所需要的时间是：
①8s ②4s ③14s ④(10/3)s
A.①④ B.②③ C.①③ D. ③④
D
a
O
b
M
　　变式题　物体做简谐运动，通过A点时的速度为v，经1 s后物体第一次以相同速度v通过B点，再经过1 s物体紧接着又通过B点，已知物体在2 s内所走过的总路程为12 cm，则该简谐运动的周期和振幅分别是多大？
北京市海淀区二模反馈题16
4．如图（甲）所示是用沙摆演示振动图象的实验装置，沙摆的运动可看作简谐运动，实验时在木板上留下图示的痕迹。图（乙）是两个沙摆在各自板上形成的曲线，若板N1和板N2拉动的速度v1和v2的关系为v2=2v1，则板N1和板N2上曲线所代表的振动周期T1和T2的关系为 ( )
A．T2=T1
B．T2=2T1
C．T2=4T1
D．T2=T1/4
O
（乙）
O
N1
N2
O
O′
v
（甲）
解：
D
