人教版物理九年级全册15.2《电流和电路》精选同步测试题（附答案）

中小学教育资源及组卷应用平台

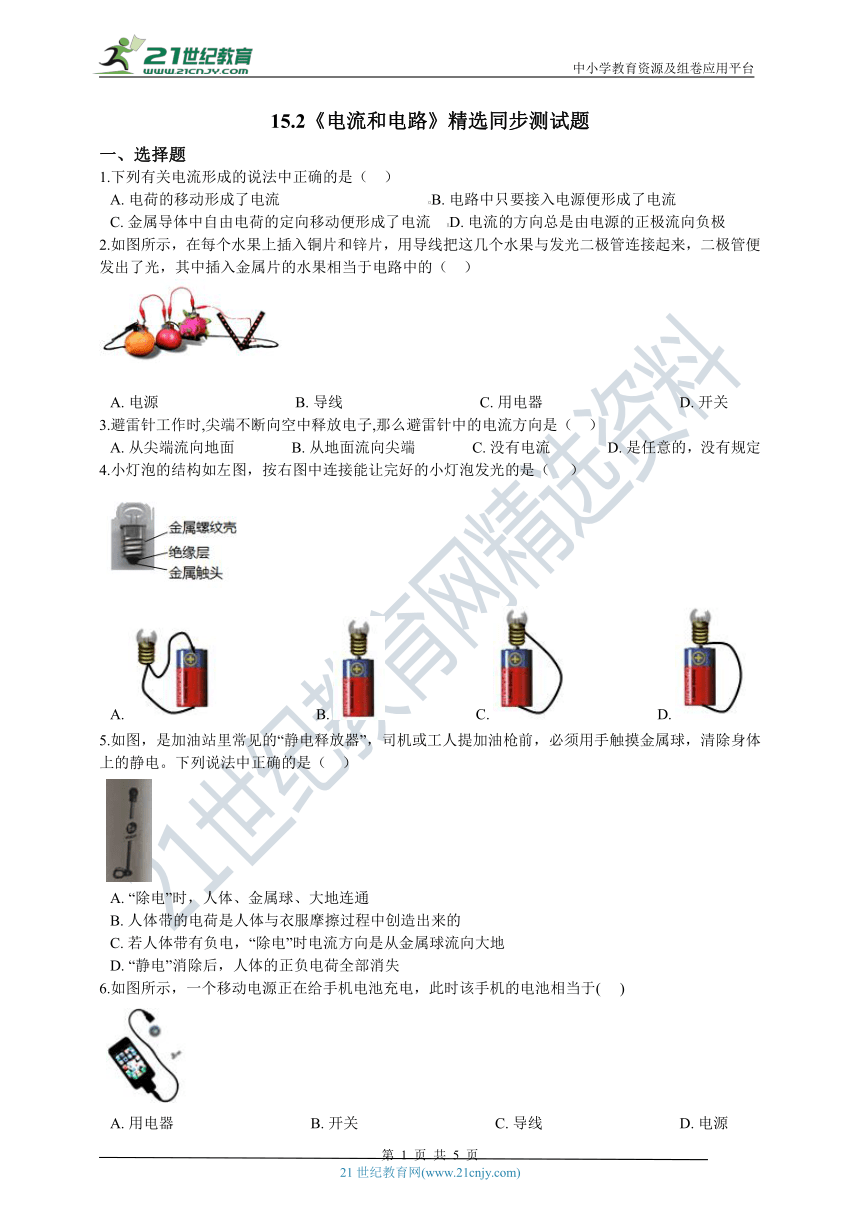

15.2《电流和电路》精选同步测试题
一、选择题
1.下列有关电流形成的说法中正确的是（??
）
A.?电荷的移动形成了电流???????????????????????????????????????B.?电路中只要接入电源便形成了电流
C.?金属导体中自由电荷的定向移动便形成了电流????D.?电流的方向总是由电源的正极流向负极
2.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（??
）
A.?电源????????????????????????????????????B.?导线????????????????????????????????????C.?用电器????????????????????????????????????D.?开关
3.避雷针工作时,尖端不断向空中释放电子,那么避雷针中的电流方向是（
??）
A.?从尖端流向地面???????????????B.?从地面流向尖端???????????????C.?没有电流???????????????D.?是任意的，没有规定
4.小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（???
）
A.?????????????????????????B.?????????????????????????C.?????????????????????????D.?
5.如图，是加油站里常见的“静电释放器”，司机或工人提加油枪前，必须用手触摸金属球，清除身体上的静电。下列说法中正确的是（
??）
A.?“除电”时，人体、金属球、大地连通
B.?人体带的电荷是人体与衣服摩擦过程中创造出来的
C.?若人体带有负电，“除电”时电流方向是从金属球流向大地
D.?“静电”消除后，人体的正负电荷全部消失
6.如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于(
???)
A.?用电器????????????????????????????????????B.?开关????????????????????????????????????C.?导线????????????????????????????????????D.?电源

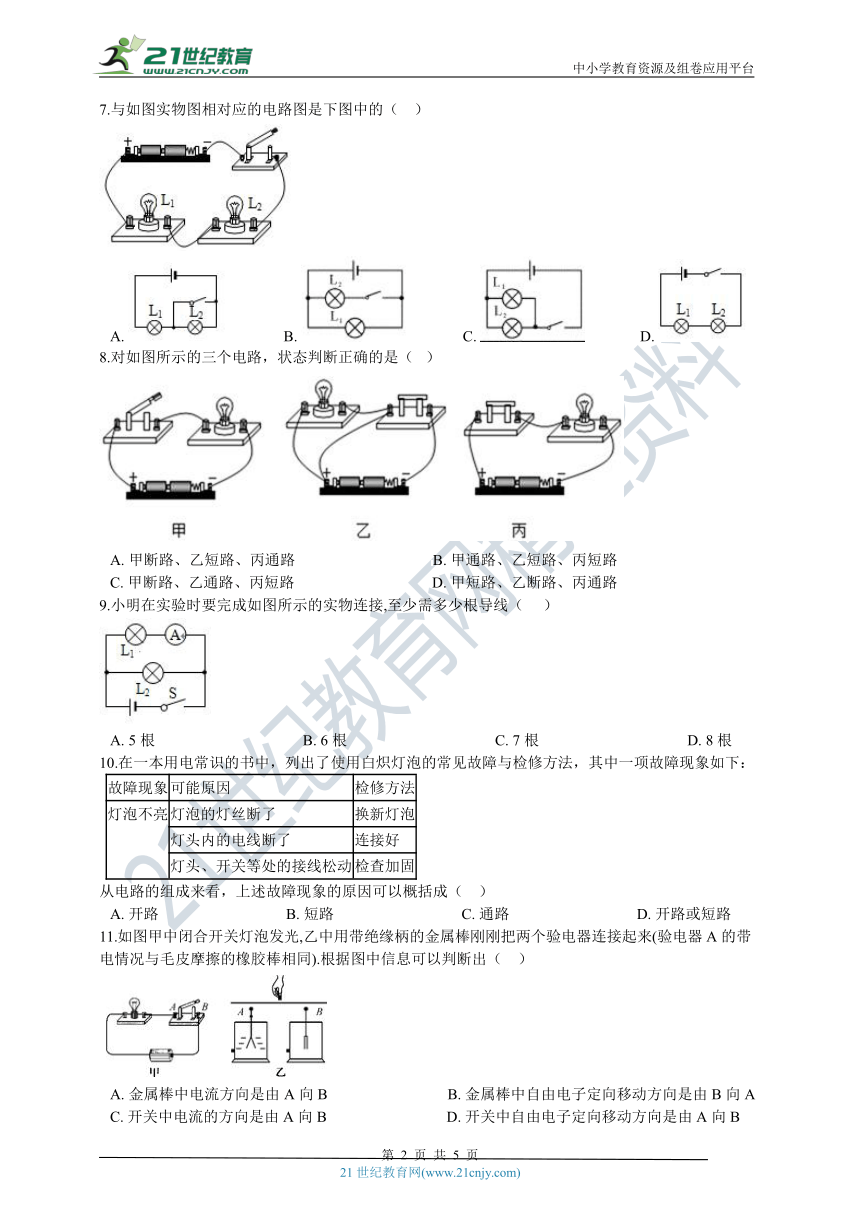

7.与如图实物图相对应的电路图是下图中的（??
）
A.???????????????B.???????????????C.???????????????D.?
8.对如图所示的三个电路，状态判断正确的是（?
）
A.?甲断路、乙短路、丙通路????????????????????????????????????B.?甲通路、乙短路、丙短路
C.?甲断路、乙通路、丙短路????????????????????????????????????D.?甲短路、乙断路、丙通路
9.小明在实验时要完成如图所示的实物连接,至少需多少根导线（???
）
A.?5根???????????????????????????????????????B.?6根???????????????????????????????????????C.?7根???????????????????????????????????????D.?8根
10.在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
故障现象
可能原因
检修方法
灯泡不亮
灯泡的灯丝断了
换新灯泡
灯头内的电线断了
连接好
灯头、开关等处的接线松动
检查加固
从电路的组成来看，上述故障现象的原因可以概括成（??
）
A.?开路?????????????????????????????????B.?短路?????????????????????????????????C.?通路?????????????????????????????????D.?开路或短路
11.如图甲中闭合开关灯泡发光,乙中用带绝缘柄的金属棒刚刚把两个验电器连接起来(验电器A的带电情况与毛皮摩擦的橡胶棒相同).根据图中信息可以判断出（??
）
A.?金属棒中电流方向是由A向B???????????????????????????????B.?金属棒中自由电子定向移动方向是由B向A
C.?开关中电流的方向是由A向B???????????????????????????????D.?开关中自由电子定向移动方向是由A向B
12.在如图所示的电路中，以下说法错误的是（　　）
A.?只闭合开关S1
，
灯L2发光??????????????????????????????????B.?只闭合开关S2
，
灯L1
L2发光
C.?只闭合开关S3
，
灯L1发光??????????????????????????????????D.?开关S1、S2、S3都闭合，灯L2发光
二、填空题
13.金属中的电流是________定向移动产生的，电流方向与自由电子定向移动的方向________（填“相同”或“相反”）．
14.如图所示，验电器的金属球A、金属杆C、金属箔D通过部件B固定在金属外壳上，则制作部件B的材料必须是________（选填“导体”或“绝缘体”）。当带负电荷的橡胶棒接触验电器的一瞬间，电流的方向是________。（选填“从A到D”或“从D到A”）
15.某引爆装置如图所示，起爆前定时开关S是闭合的，此时起爆器上________（填“有”或“没有”）电流通过；当设定的起爆时间一到，定时开关S就会自动断开。若要拆除该起爆器，应在________（填“a”或“b”）处剪断导线。
16.如图所示的电路甲、乙、丙，处于通路状态的是________，处于断路状态的是________，处于短路状态的是________。
17.如图所示，开关的作用是控制电路的________；若将开关闭合，则造成电路________(通路/断路/短路)；若想让灯泡正常发光，则应去掉________(填序号)号导线。
18.在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关________；若同时闭合S1和S2
，
可以工作的用电器是________．
答案
1.
C
2.
A
3.
A
4.
C
5.
A
6.
A
7.
D
8.
A
9.
B
10.
A
11.
D
12.
D
13.自由电子；相反
14.
绝缘体；从D到A
15.
没有；a
16.
丙；甲；乙
17.
通断；短路；②
18.
S1；灯泡
