人教版物理九年级全册15.5《串、并联电路中电流的规律》精选同步测试题（附答案）

中小学教育资源及组卷应用平台
15.5《串、并联电路中电流的规律》精选同步测试题
一、选择题
1.节日彩灯上串联着20个小灯泡．如果电源插头处电流为200mA，那么每个小灯泡中的电流是（??
）
A.?小于200mA??????????????????????B.?等于200mA??????????????????????C.?大于200mA??????????????????????D.?无法确定
2.同一电路中的两个小灯泡，通过它们的电流相同，则这两个小灯泡（
）
A.?一定串联?????????????B.?一定并联?????????????C.?可能是串联，也可能是并联?????????????D.?串联、并联都不是
3.下图的插线板中,
a接电源,
b接台灯,c接电风扇,两个用电器均正常工作时,
a、
b、
c中的电流（??
）
A.?a最大?????????????????????????????????B.?b最大?????????????????????????????????C.?o最大?????????????????????????????????D.?一样大
4.如图所示，是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图所示，已知通过L1和L2的电流分别为4mA和10mA，则通过L3的电流可能是（　　）
A.?4mA??????????????????????????????????B.?6mA???????????????????????????????????C.?10mA??????????????????????????????????D.?12mA
5.如图所示串联电路中，闭合开关，a、b、c三处的电流大小情况是（??
）
A.?三处电流不相等?????????????????B.?三处电流一样大?????????????????C.?a处电流最大?????????????????D.?c处电流最小
6.小明在使用电流表测量电流时,将电流表分别接入如图1所示的电路的A、B、C三点。测得A、B、C三点电流的关系是（
??）
A.?IA=IBIB>
IC???????????????????????????D.?IC=IB+IA
7.如图所示，开关闭合后，三个电流表
、
、
的示数分别为
、
、
，它们的大小关系是（???
）
A.??
B.????
??C.?
??D.?

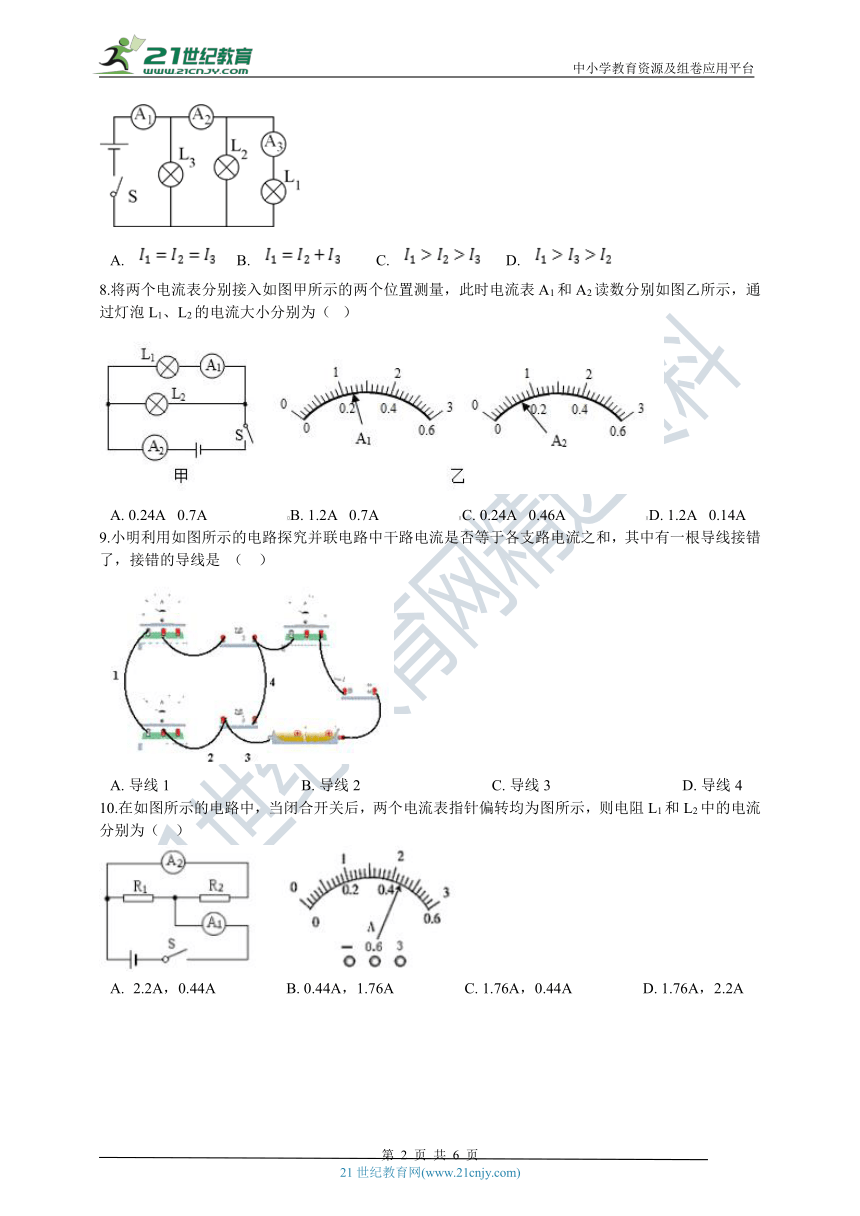

8.将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（
?）
A.?0.24A?
0.7A?????????????????????B.?1.2A?
0.7A?????????????????????C.?0.24A?
0.46A?????????????????????D.?1.2A?
0.14A
9.小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是
（??
）
?
A.?导线1??????????????????????????????????B.?导线2??????????????????????????????????C.?导线3??????????????????????????????????D.?导线4
10.在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻L1和L2中的电流分别为（??
）
?2.2A，0.44A??????????????????B.?0.44A，1.76A??????????????????C.?1.76A，0.44A??????????????????D.?1.76A，2.2A

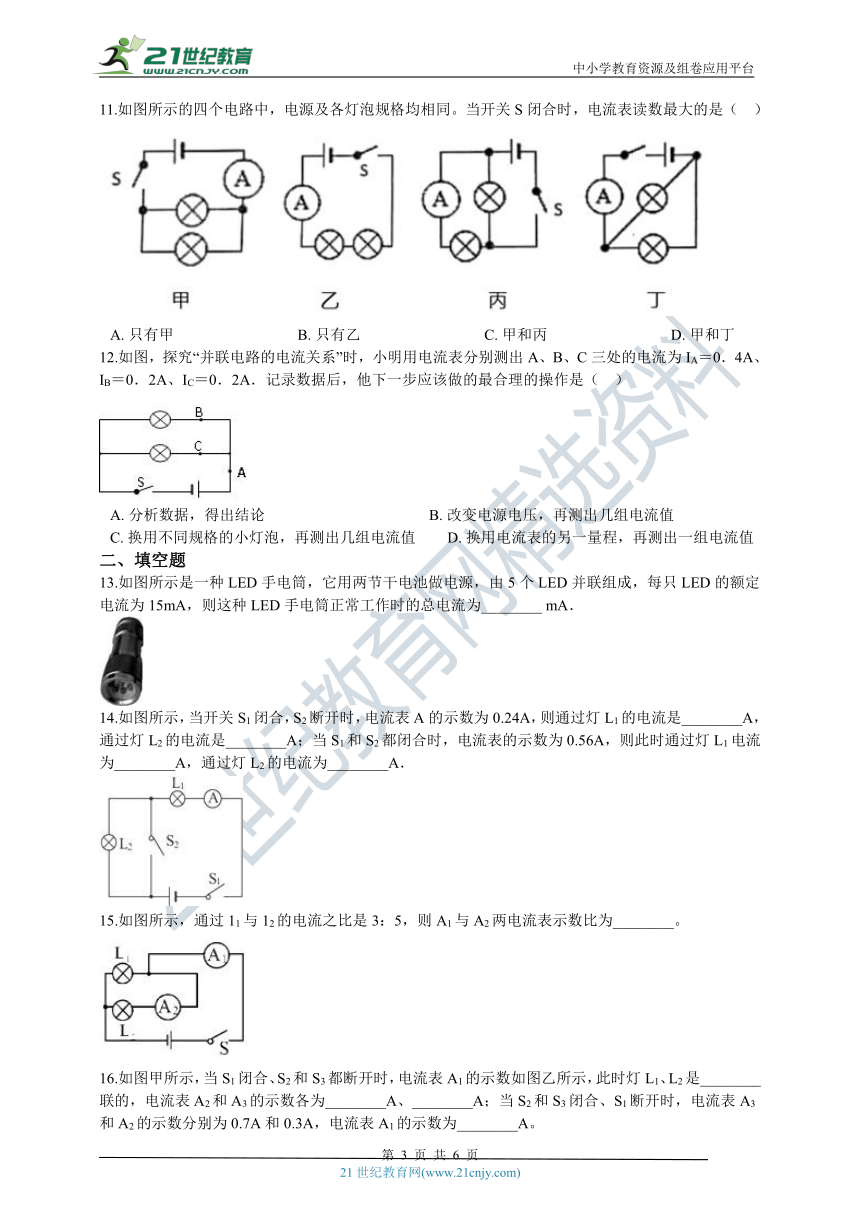

11.如图所示的四个电路中，电源及各灯泡规格均相同。当开关S闭合时，电流表读数最大的是（??
）
A.?只有甲????????????????????????????????B.?只有乙????????????????????????????????C.?甲和丙????????????????????????????????D.?甲和丁
12.如图，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA＝0．4A、IB＝0．2A、IC＝0．2A．记录数据后，他下一步应该做的最合理的操作是（
??）
A.?分析数据，得出结论???????????????????????????????????????????B.?改变电源电压，再测出几组电流值
C.?换用不同规格的小灯泡，再测出几组电流值????????D.?换用电流表的另一量程，再测出一组电流值
二、填空题
13.如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为________
mA．
14.如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是________A，通过灯L2的电流是________A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1电流为________A，通过灯L2的电流为________A．
15.如图所示，通过11与12的电流之比是3：5，则A1与A2两电流表示数比为________。
16.如图甲所示，当S1闭合、S2和S3都断开时，电流表A1的示数如图乙所示，此时灯L1、L2是________联的，电流表A2和A3的示数各为________A、________A；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数为________A。
三、实验探究题
17.小欢和小乐一起做“探究并联电路中电流规律”的实验。请你帮他们完成下列内容：
（1）如图是他们设计的电路图，图是他们测量电流时连接的实验电路，此时电流表测量的是________（选填“A”、“B”或“C”）处的电流；
（2）如图所示，小欢闭合开关，发现电流表有示数，L1灯亮、L2灯不亮，电路中的故障可能是灯L2________（选填“短路”或“断路”）了；
（3）①图中，小欢把电流表分别接入电路中的A、B、C三处测电流，A处的电流IA为0.3
A
，电流表在B、C处的示数如图所示，B处的电流IB为________A；C处的电流IC为________A；由此得出的初步结论是：________；（写字母表达式）
②小乐想，要使上述结论更具普遍性，还要用不同的方法进行多次实验，于是他俩讨论了以下三种方案：
方案一：在图的基础上，改变电源电压，测出A、B、C三处的电流；
方案二：在图的基础上，反复断开、闭合开关，测出A、B、C三处的电流；
方案三：在图的基础上，在其中一条支路上换规格不同的灯泡，测出A、B、?
C三处的电流；
以上三种方案，其中一种不可行的是________。（填写字母）
A．方案一???????
B．方案二???????
C．方案三
18.在“探究并联电路中的电流关系”实验中：
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
实验次数
支路电流I1/A
支路电流I2/A
干路电流I总/A
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中，干路的电流等于________。
（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻________灯泡L2的电阻；若两灯泡灯丝长度相同，灯泡________的灯丝更细。
答案
1.
B
2.C
3.
A
4.
B
5.
B
6.
D
7.
C
8.
C
9.
C
10.
D
11.
D
12.
C
13.75
14.0.24；0.24；0.56；0
15.
8：5
16.
串；0.1；0；0.4
17.
（1）C
（2）断路
（3）0.2；0.5；；B
18.
（1）
（2）
（3）各支路电流之和
（4）小于；L2
