练习使用多用电表（2010年高三复习）

(共31张PPT)

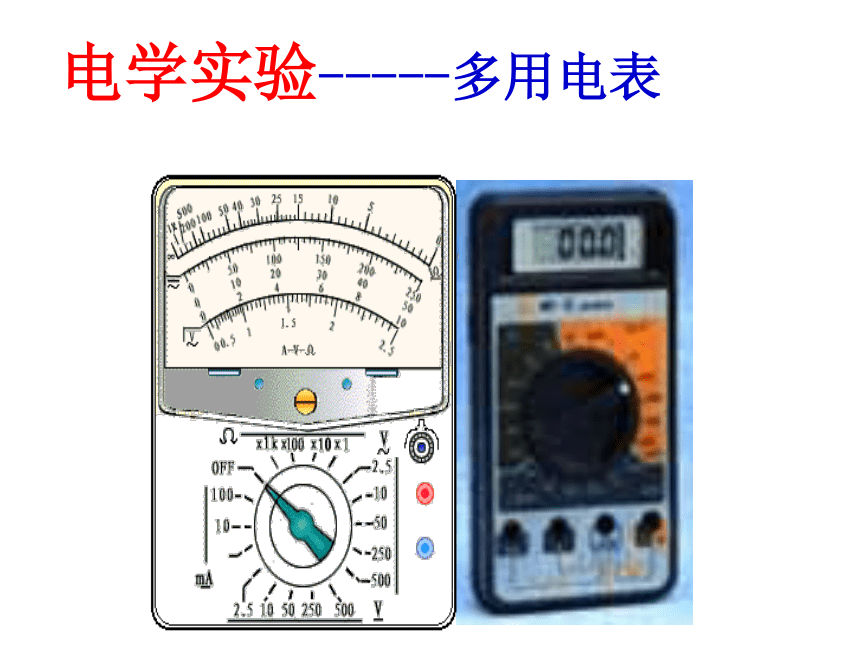

电学实验-----多用电表

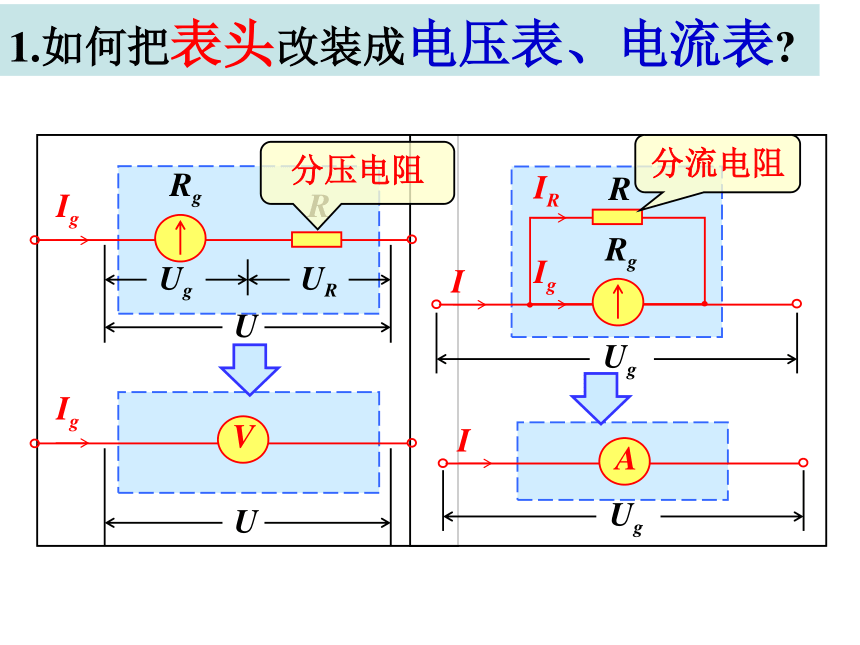

1.如何把表头改装成电压表、电流表
U
Ig
V
U
Rg
R
Ug
UR
Ig
Ug
A
I
Ug
I
Ig
IR
R
Rg
分压电阻
分流电阻

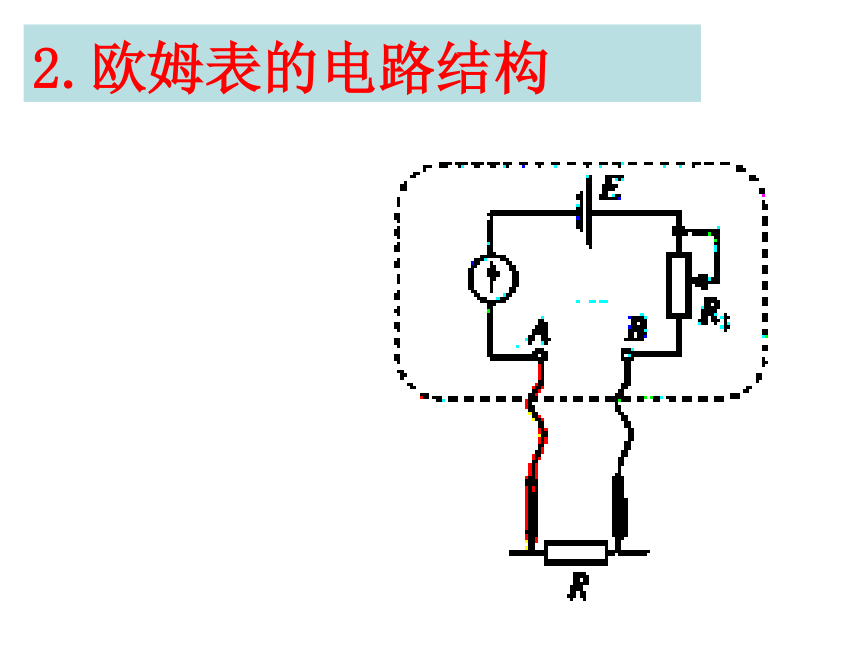

2.欧姆表的电路结构
A
A
B
A
A
B
R1
A
A
B
R2
1
2
3
A
B
R1
R2
A

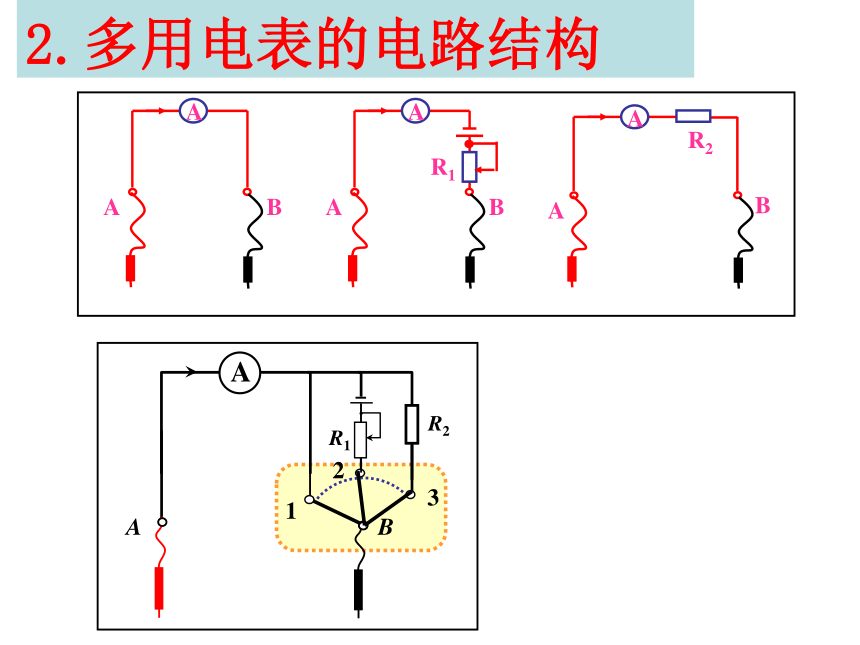

2.多用电表的电路结构

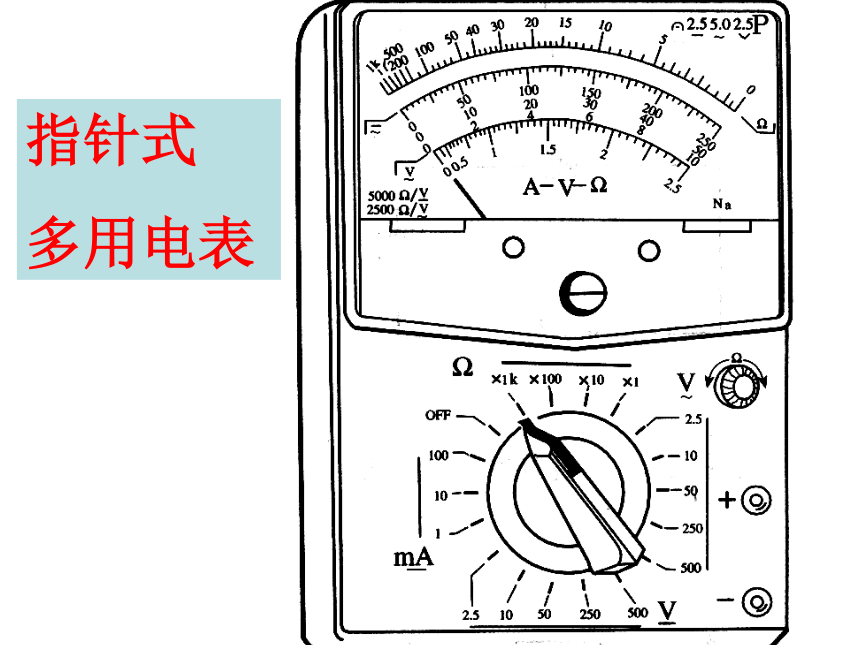

指针式
多用电表

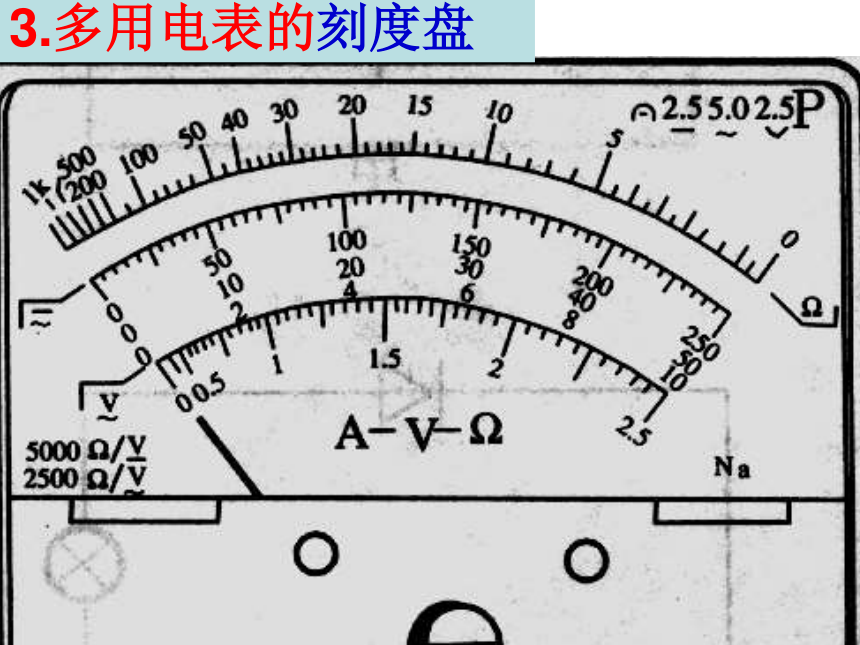

3.多用电表的刻度盘

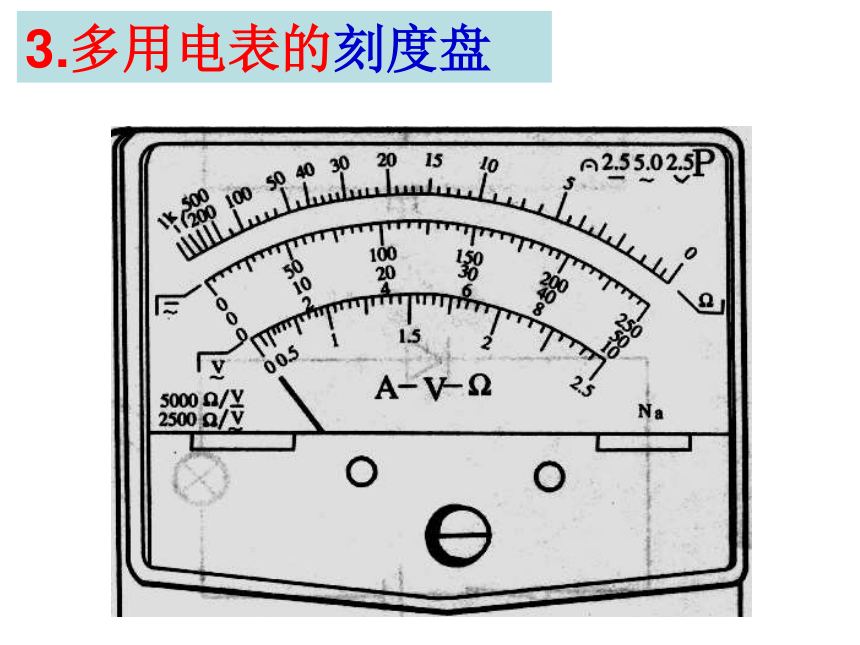

3.多用电表的刻度盘

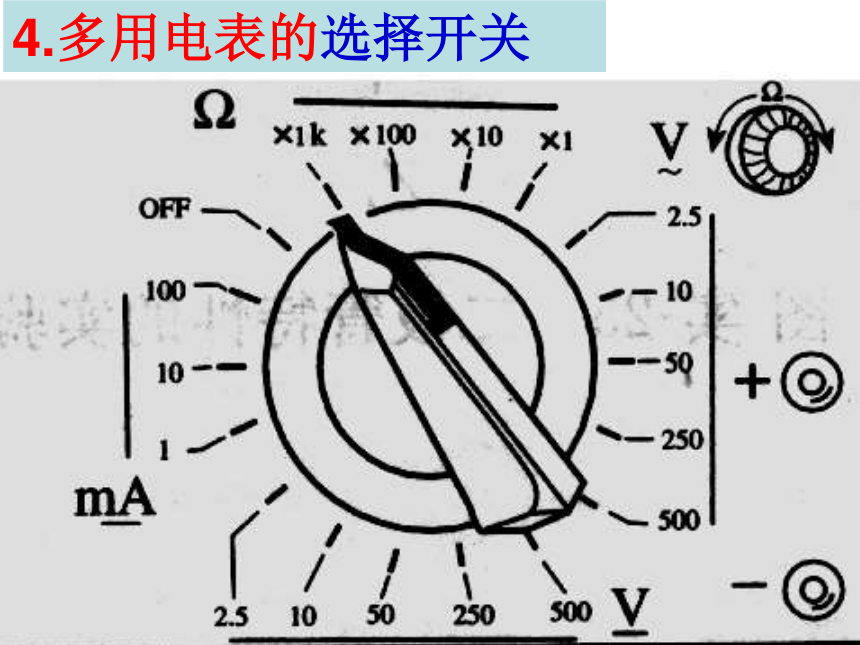

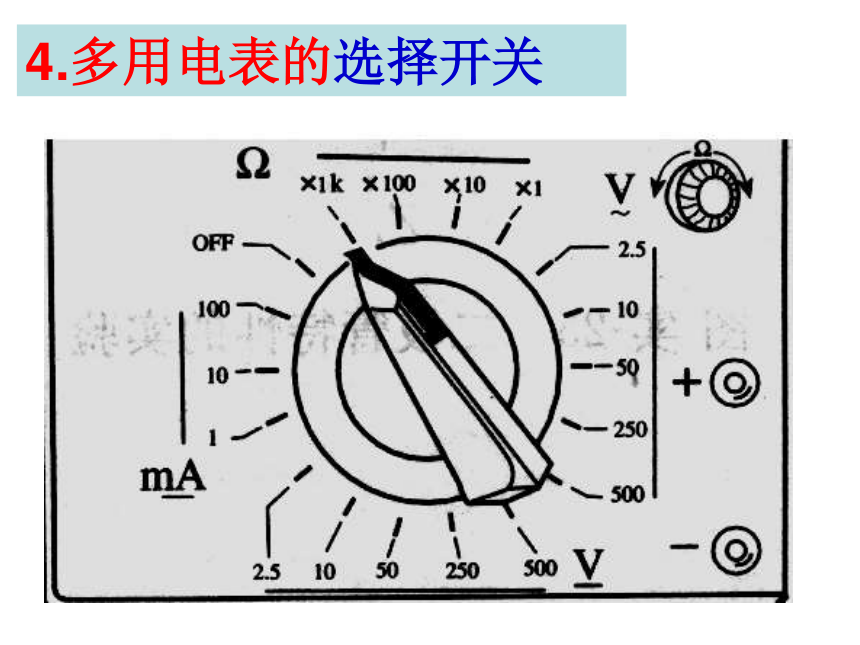

4.多用电表的选择开关
4.多用电表的选择开关
Ix =
E
Rg+r+R+Rx
E
=
R内+Rx
Rx= -R内
E
Ix
0
5
10
15
Ω
Ω
20
30
40
50
100
200
500
∞
1K
(1)零刻度在右边，左边为无限大。
(2)刻度不均匀,左边密、右边稀。
5.欧姆表的刻度盘:
(3) 刻度顺序与电流表、电压表的刻度顺序相反.
Rx
①机械调零(左侧0):用螺丝刀进行机械调零(左侧0).
②选挡:测电阻时选择适当的倍率，以使指针指在中央1/3刻度范围
③电阻调零(右侧0):用电阻调零旋钮进行调零(表笔直接接触，指针指右侧0刻度).换挡要重新电阻调零.
④测量:待测电阻要跟别的元件和电源断开.
⑤读数:读数=表针示数×倍数.
⑥整理器材：将选择开关调至 off 档或交流电压最高档位置.
欧姆表的使用步骤
1.测量电阻：
(二)使用
欧姆表的使用步骤
电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.
(1)二极管的单向导电性
(2)欧姆表中电流的方向
2.测量二极管的电阻：
二极管是一种半导体元件.
导电特点:
电流从正极流入时电阻较小;
电流从正极流出时电阻较大.
(二)使用
例1：某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。改变挡位调整倍率后，要特别注意重新____________________。
例2：调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（ ）
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。
D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。
BD
例3、 一学生用多用电表测电阻，他在实验中有违反使用规则之处.他的主要实验步骤如下:
（1）选择开关扳到欧姆挡“×1 k”上;?
（2）把表笔插入测试笔插孔中，先把两根表笔相接触，旋转调零旋钮，使指针指在电阻刻度的零位上;
（3）把两根表笔分别与某一待测电阻的两端相接，发现这时指针几乎满偏;
（4）换用“×100”的欧姆挡，发现这时指针的偏转适中，随即记下欧姆数值;
（5）把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕.
这个学生在测量时已注意到:待测电阻与其他元件和电源断开，不用手碰表笔的金属杆.这个学生在实验中违反了哪一条或哪一些重要的使用规则？
答:____________________________________________________________.
1、将电压表并联在待测电路两侧；
2、红表笔接高电势,黑表笔接低电势
3、先看清满量程是多大,再判断每一个小格是多少 不要超出电表量程.
4、读数时一定要正视表针.
2、测量电压
电流的测量步骤:
3、测量电流：
1、选档；
2、试测选量程；
3、测量；
4、读数
123Ω
1.50kΩ
组装欧姆表
G
所有的电表
包括：电压表、电流表
电流方向都是：
红进黑出
[实验] 练习使用多用电表
准备
（1）观察多用电表的外形，认识选择开关的测量项目及量程；
（2）检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；
（3）将红、黑表笔分别插入“+” 、“-”插孔；
使用欧姆表测电阻时要注意：
(1)多用电表内部电池的正极接的是黑表笔，负极接的是红表笔；
(2)要区分“机械零点”与“欧姆零点”的位置；
(3)每变换一次量程，都要重新进行欧姆调零；
(4)测量时待测电阻必须跟其它元件和电源断开；
(5)读数时要乘以相应的倍率；
(6)使用完毕后应将选择开关旋到OFF或交流电压最高挡；
(7)电池用久了，应更换新电池.
【注意事项】
（1）多用电表在使用前，一定要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点；
（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；
（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；
（4）合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；
（5）换用欧姆档的量程时，一定要重新调整欧姆零点；
（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；
（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。
