(共33张PPT)

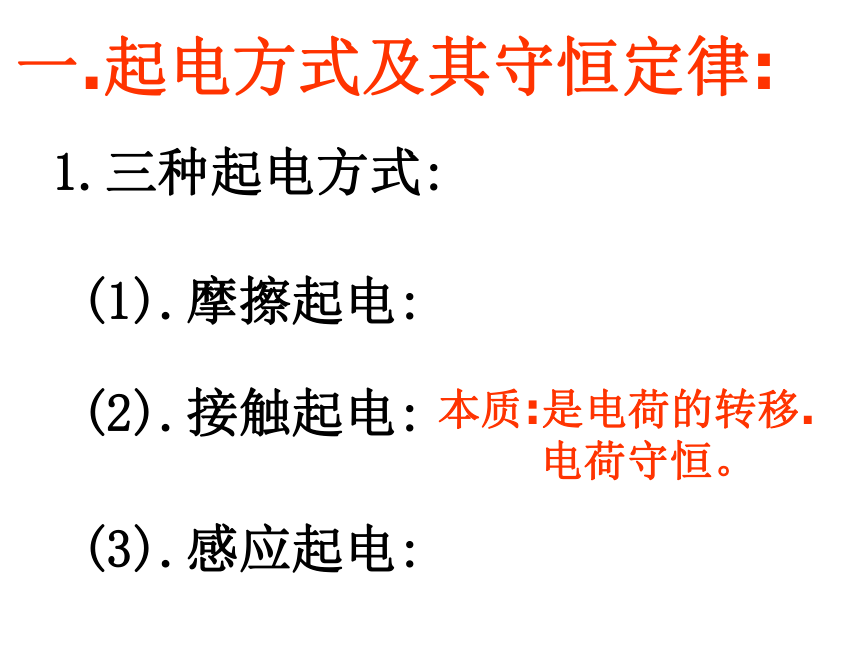

一.起电方式及其守恒定律:
(1).摩擦起电:
(2).接触起电:
(3).感应起电:
1.三种起电方式:
本质:是电荷的转移.
电荷守恒。

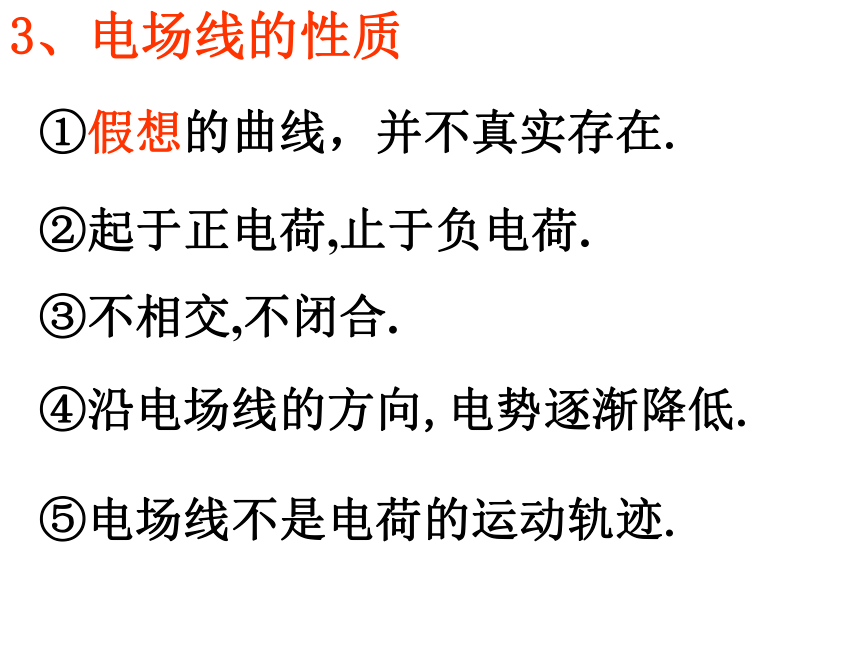

3、电场线的性质
①假想的曲线，并不真实存在.
②起于正电荷,止于负电荷.
③不相交,不闭合.
④沿电场线的方向,电势逐渐降低.
⑤电场线不是电荷的运动轨迹.

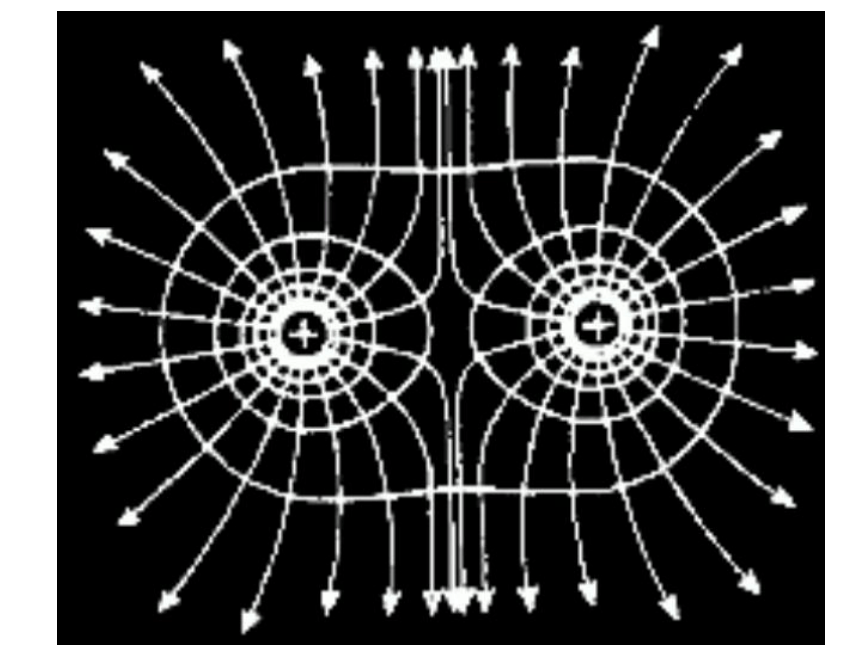

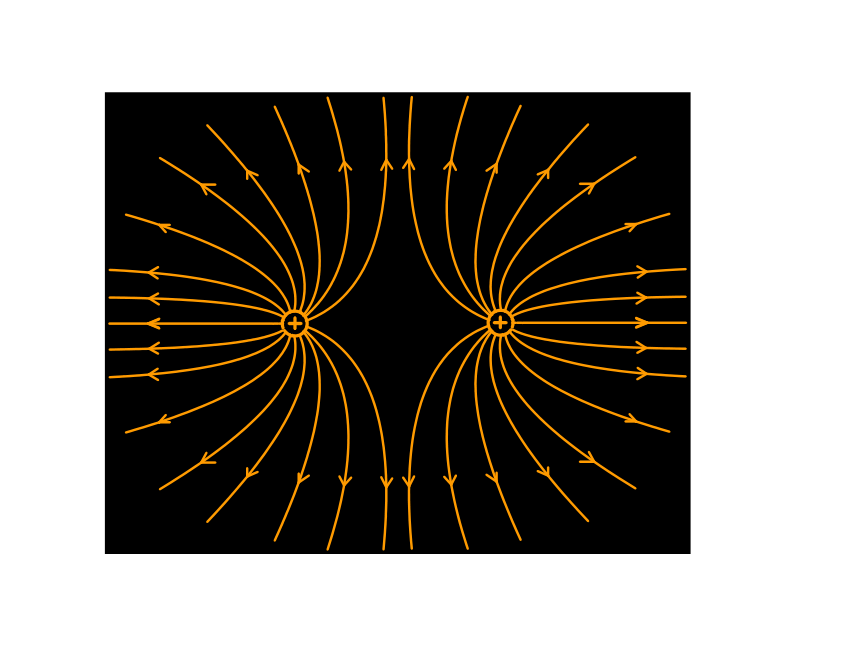

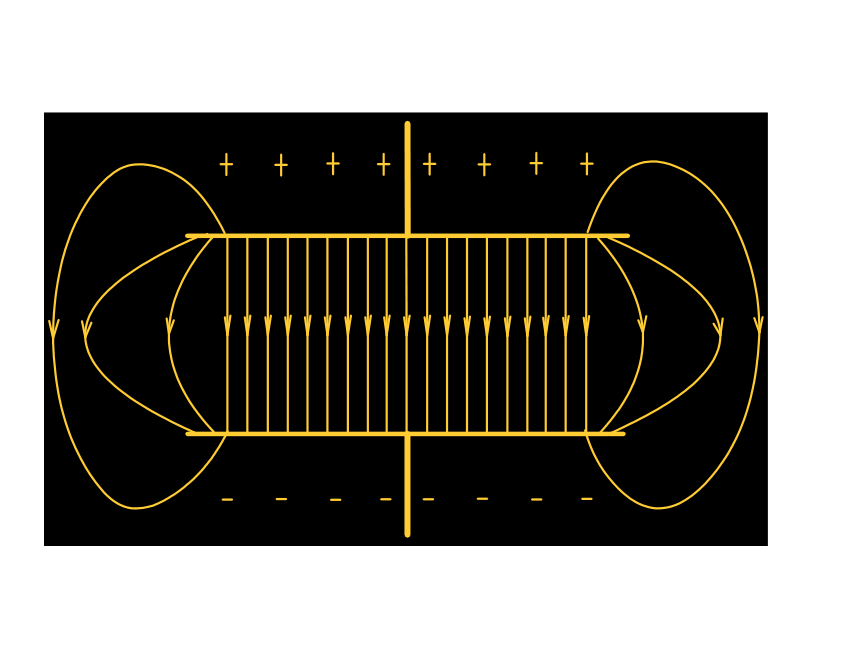

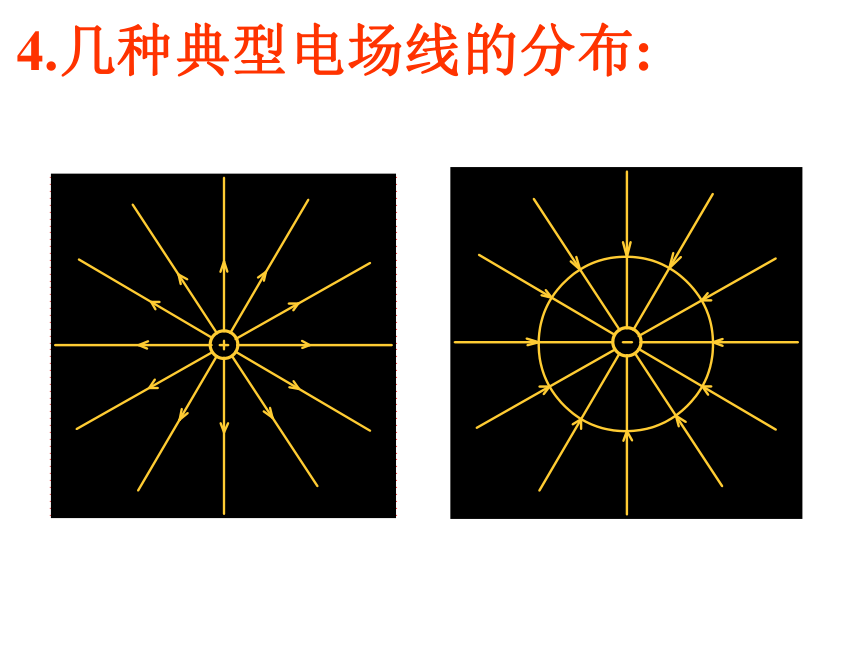

4.几种典型电场线的分布:

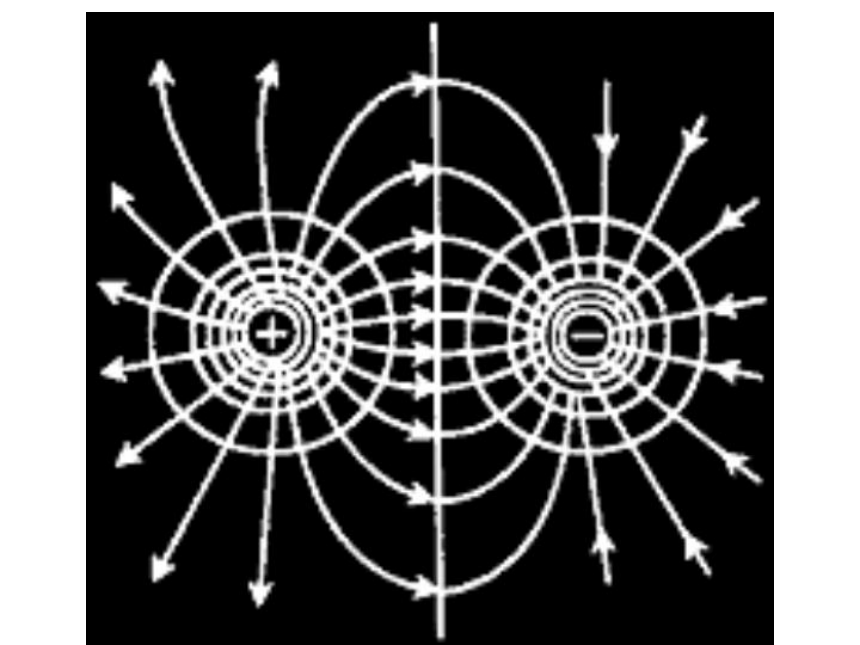

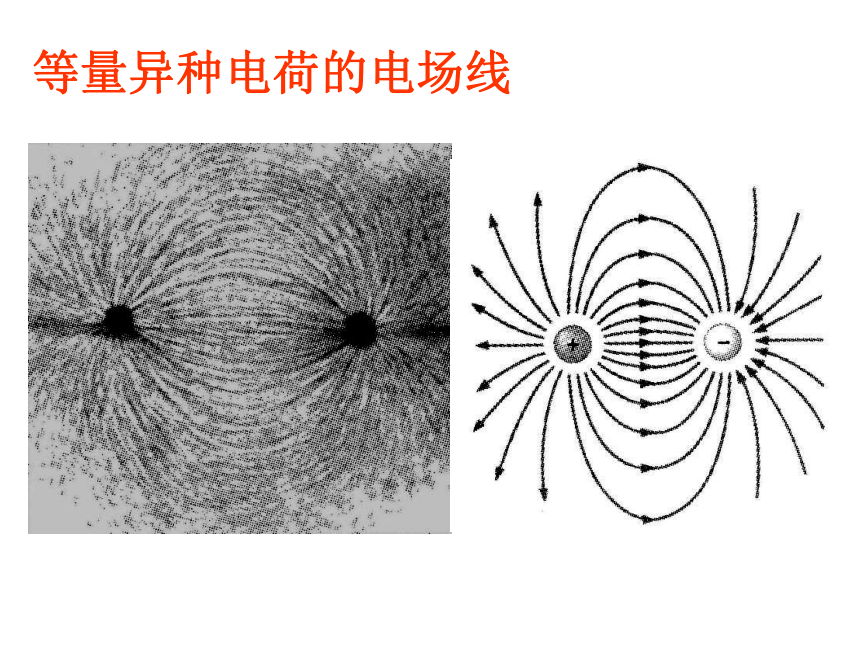

等量异种电荷的电场线

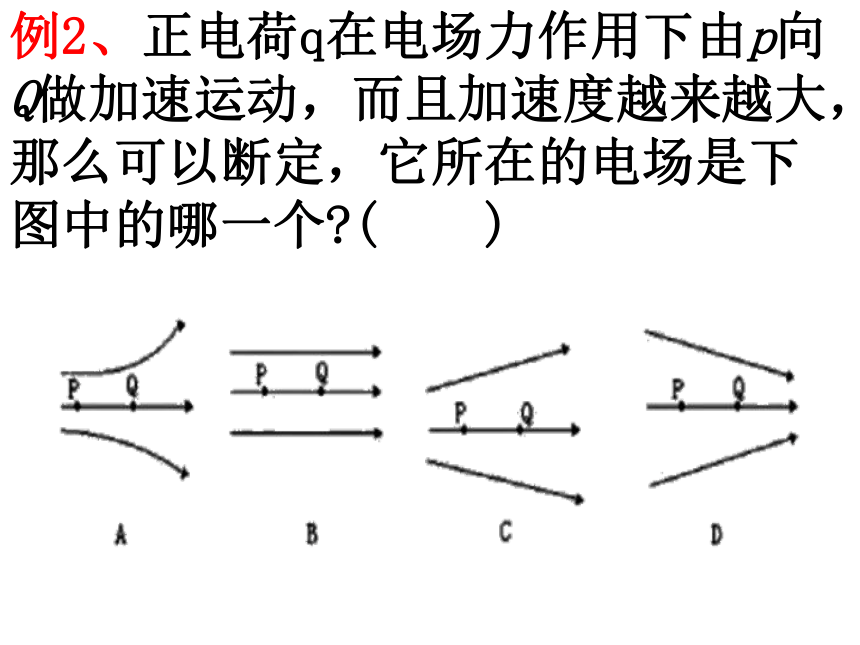

例2、正电荷q在电场力作用下由p向Q做加速运动，而且加速度越来越大，那么可以断定，它所在的电场是下图中的哪一个 ( )

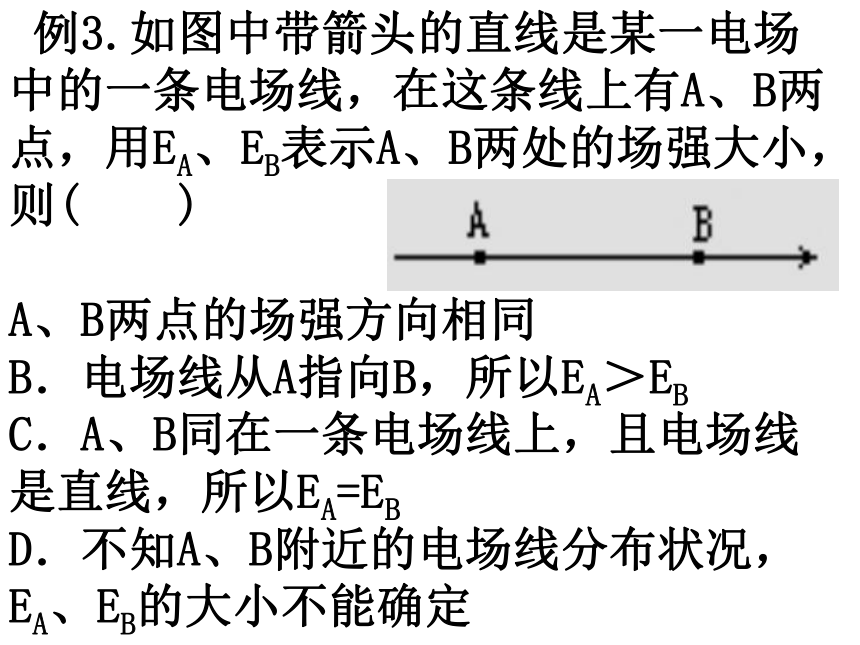

例3.如图中带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用EA、EB表示A、B两处的场强大小，则( )
A、B两点的场强方向相同
B．电场线从A指向B，所以EA＞EB
C．A、B同在一条电场线上，且电场线是直线，所以EA=EB
D．不知A、B附近的电场线分布状况，EA、EB的大小不能确定
二.电场力做功的特点
电场力做的功与电荷的起始位置和终止位置有关，与电荷经过的路径无关。
1.电荷在电场中具有的势能，叫做电势能,常用Ep表示。
二.电势能
2.电荷在电场中某点的电势能值，等于静电力把它从该点移动到零势能位置时所做的功。
三.电势
1.定义:
4.电势具有相对性:
3.沿着电场线的方向:电势逐渐降低.

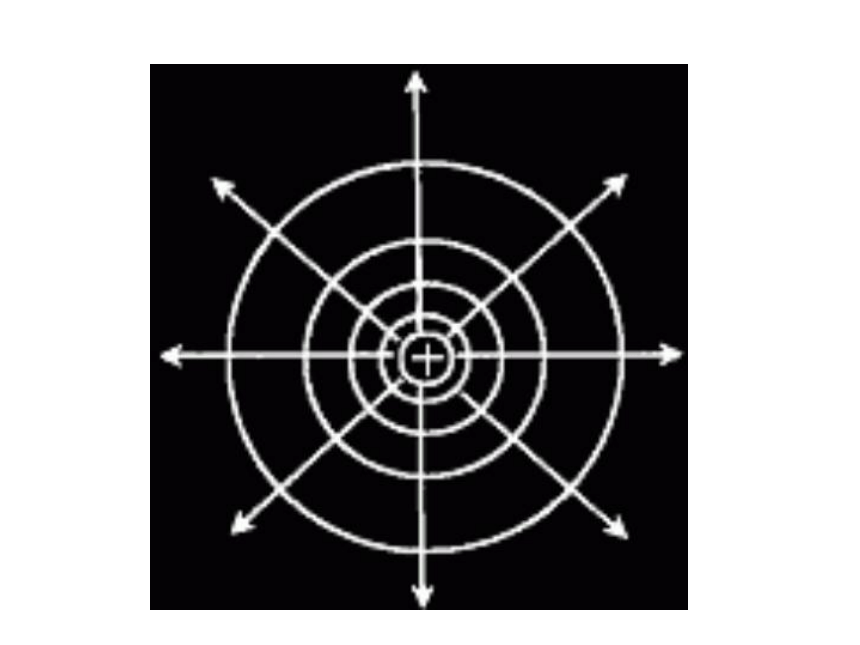

四、等势面的性质
1.在同一等势面上任意两点间的电势都相等.
2.沿同一等势面移动电荷时，电场力不做功.

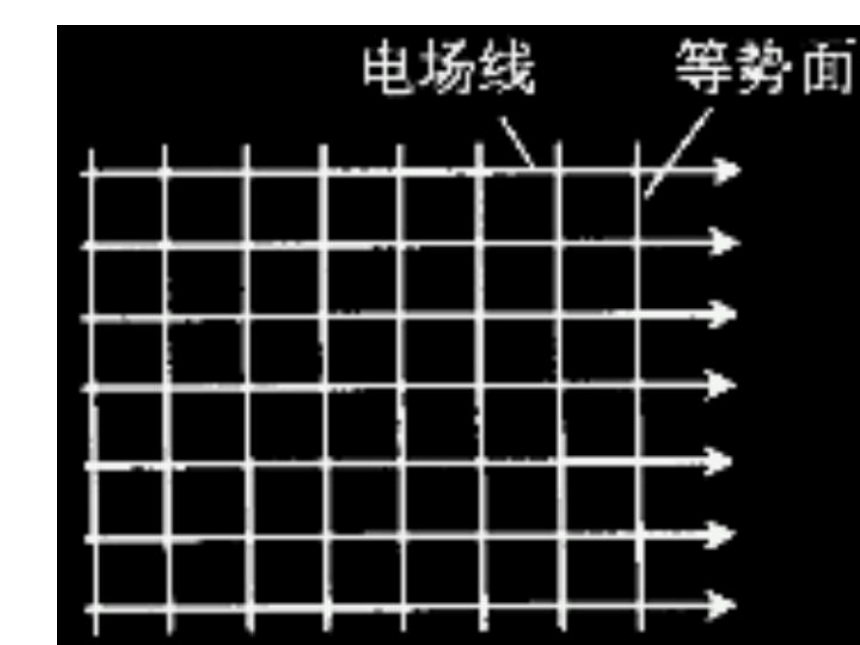

3．电场线跟等势面垂直，且由电势高的等势面指向电势低的等势面．
如何比较两点电势的高低呢？
方法一: 根据电场线方向判断，顺着电场线方向，电势越来越低；
方法二: 根据电势差判断，
若UAB＞0，则ψA＞ψB.
方法三: 将q、EP带正负号代入公式ψ=EP/q计算.
方法一: 根据电场力做功的正负判断，
若电场力对移动电荷做正功， 则电势能减少;
如何比较电势能的大小呢？
方法二: 将q、U带符号代入EP=qψ计算，
在匀强电场中 ：
（1）在匀强电场中，场强在数值等于沿场强方向每单位距离上的电势差．
（2）适用条件：匀强电场，d是两点沿场强方向的距离．
U=E d
电 场 力
电场强度
试探电荷在场中某点受的电场力与电荷量的比值跟试探电荷无关
E＝ F/q
电场力的 功
电场力做功与路径无关
电 势 能
和重力与重力势能类比
WAB＝ EpA－EpB
电势
试探电荷在电场中某点的电势能与电荷量的比值跟试探电荷无关
φ＝ Ep /q
电 势 差
电场中两点电势之差叫电势差
UAB＝φA－φB
E数值等于沿场强方向单位距离的电势差
U＝Ed
例题： 如图所示，在真空中把一绝缘导体向带负电的小球A缓慢地靠近(不相接触)时，下列说法中正确的是
A.导体两端的感应
电荷越来越多
B.导体内部场强越来越大
C.导体上的感应电荷在B点产生
的场强大于在C点产生的场强
D.导体上的感应电荷在B、C两
点产生的场强相等
一.电容器的两种工作状态:
①充电:
两极与电源相连
使电容器带电的过程.
是电源的电能转化为
电容器的电场能的过程.
是电场能转化为
其它形式的能的过程.
②放电:
用导线与两极相连,使电容器两极板上的电荷中和的过程.
（1）定义：
（2）定义式：
(4) 物理意义：表征电容器容纳（储存）电荷本领的物理量。
二.电容
（平行板电容器）
（3）、电容的决定式：
3、平行板电容器充电后的两种动态变化：
⑴电容器始终与电源连接，两极间的电压U保持不变。
⑵电容器充电后，与电源断开，电容器的带电荷量Q保持不变。
二、带电粒子在电场中的加速
1、力和运动的关系：
2、功能关系：
在处理电场对带电粒子的加速问题时，一般都是利用动能定理进行处理．
二、利用电场使带电粒子偏转
在垂直电场方向：做匀速运动
在沿电场方向：做匀加速运动。
处理方法：分解法
