第十五章 安全用电
15.1 家庭电路
一、了解家庭电路的组成
二、试电笔的作用及正确使用
三、三线插头和漏电保护器的作用

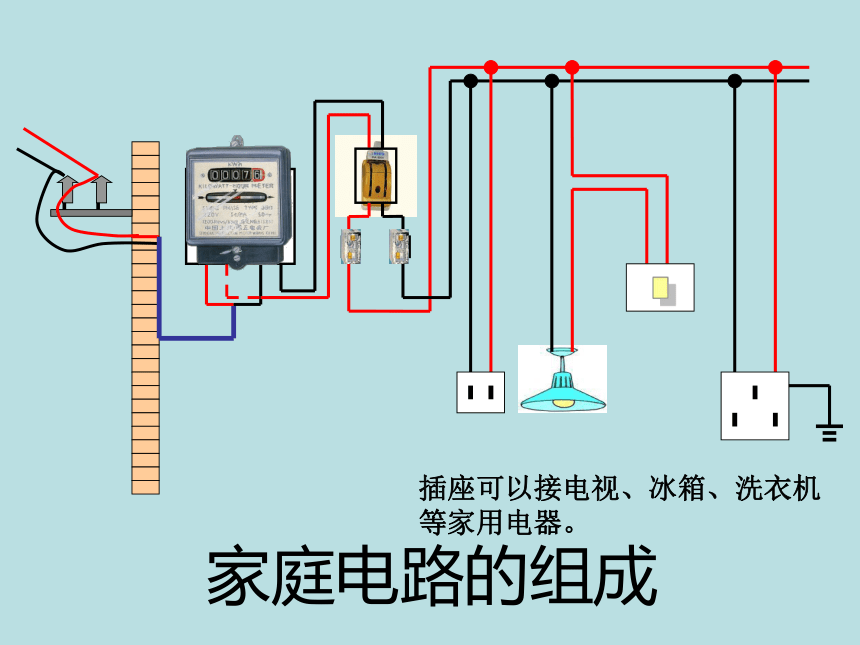

家庭电路的组成
插座可以接电视、冰箱、洗衣机等家用电器。
家庭电路的组成

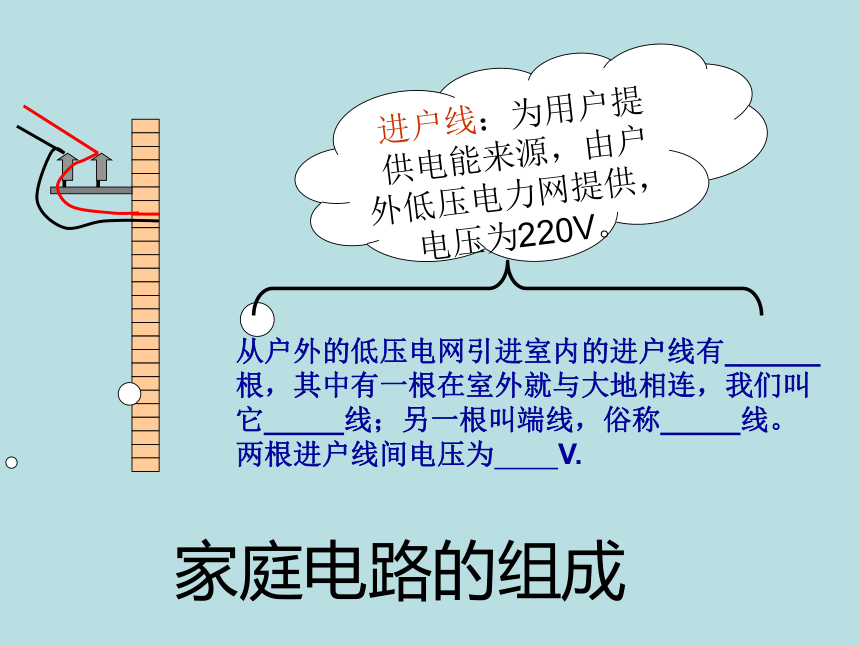

进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。两根进户线间电压为 V.
两种类型试电笔

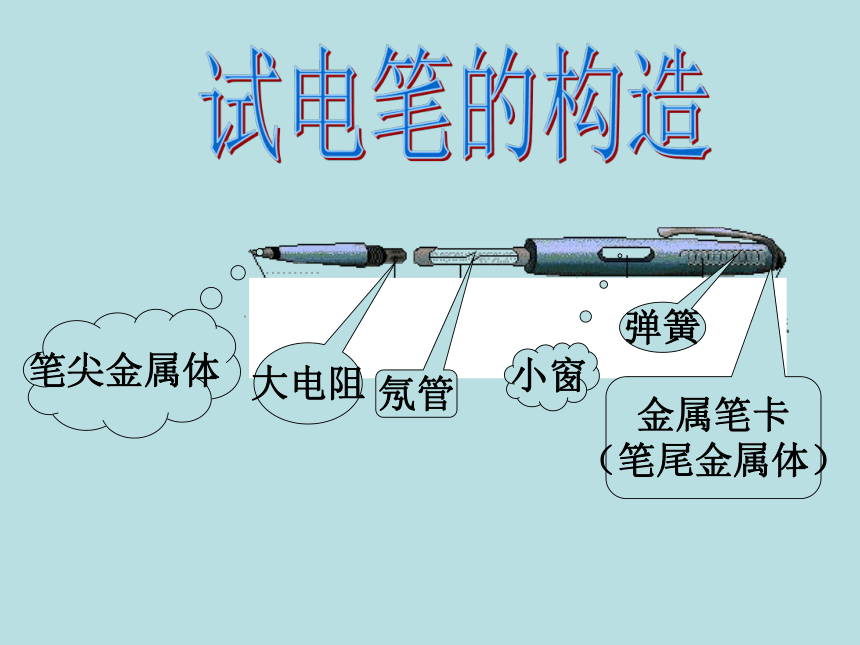

笔尖金属体
大电阻
氖管
小窗
弹簧
金属笔卡
（笔尾金属体）

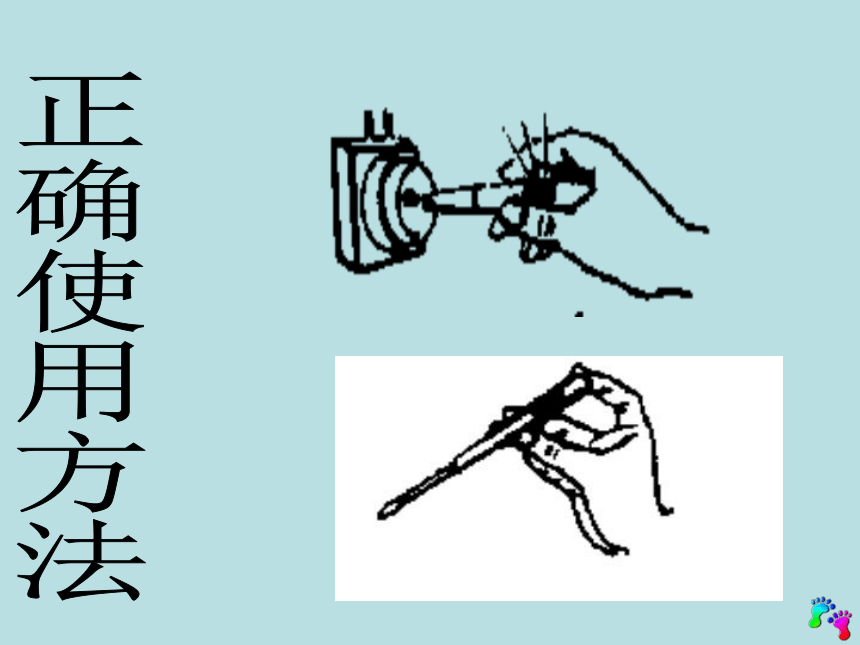

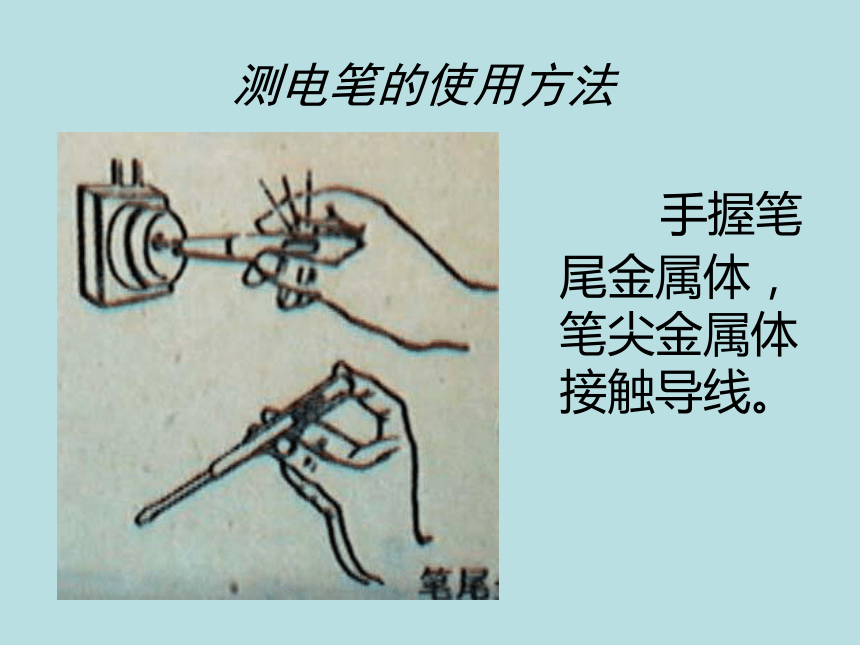

测电笔的使用方法
手握笔尾金属体，笔尖金属体接触导线。

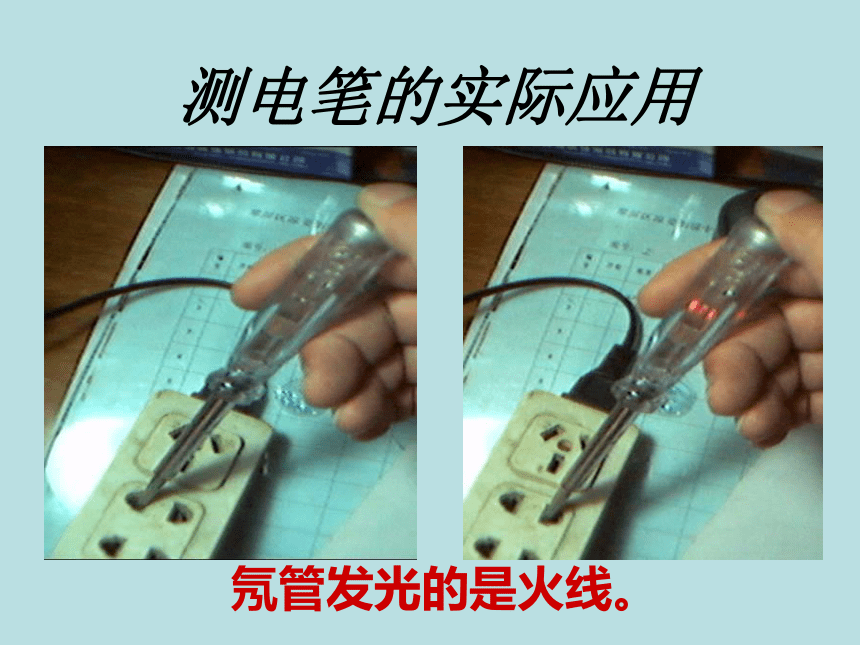

测电笔的实际应用
氖管发光的是火线。
!
1、手没有触到笔尾金属体，即使笔尖金属体触到火线时，氖管也不会发光。
2、使用时手一定不能碰到笔尖金属体。
家庭电路的组成
●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。
电能表要接在家庭电路的干路中：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
家庭电路的组成
接火线
家庭电路的组成
插座和漏电保护器
两孔插座
三孔插座
接法：左零右火
三孔插座与插头
用电器的外壳
没有接地
用电器外壳接地
如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异．主要是考虑下列哪一因素:
A．操作时可确保接地插头先接地?
? ? ? ? ? ? ? ? ? ?
B．有利于识别火线和零线插头
C．使插头的造型更美观
D．插入插座中更稳固? ? ? ? ? ? ? ? ? ? ? ?
站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的漏电保护器就要起作用了，它会迅速切断电流，保护人体的安全。
1、关于家庭电路，下列说法中不正确的是（ ）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
2、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着
3：请将螺丝口电灯，开关，插座（准备接台灯）和三孔插座，正确地接入家庭电路。 ?
火线
零线
4、（双选）家庭电路用电器都是并联的，其原因是（ ）
A、为了获得相同的电压 B、为了获得相同的电流
C、为了获得相同的功率 D、为了可以单独工作
5、如图所示的三孔插座，与孔①相连的是（ ）
A、零线 B、火线 C、地线 D、以上三种都可以
①
6、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（ ）
A、插座发生了短路 B、干路断路了
C、使试用笔方法不正确 D、零线断了
7、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管都能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）
A、停电了 B、进户的火线断了 C、火线与零线相碰了 D、零线断了
8、某人声称自己具有特异功能——不怕电，他把灯泡接在了两根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而瞠目结舌，对此，下列说法不正确的是（ ）
A、这是伪科学的欺骗行为
B、此人也许有不导电的特异功能
C、此人与大地之间一定有良好的绝缘
D、他抓那两根电线前，零线已被助手剪短了
