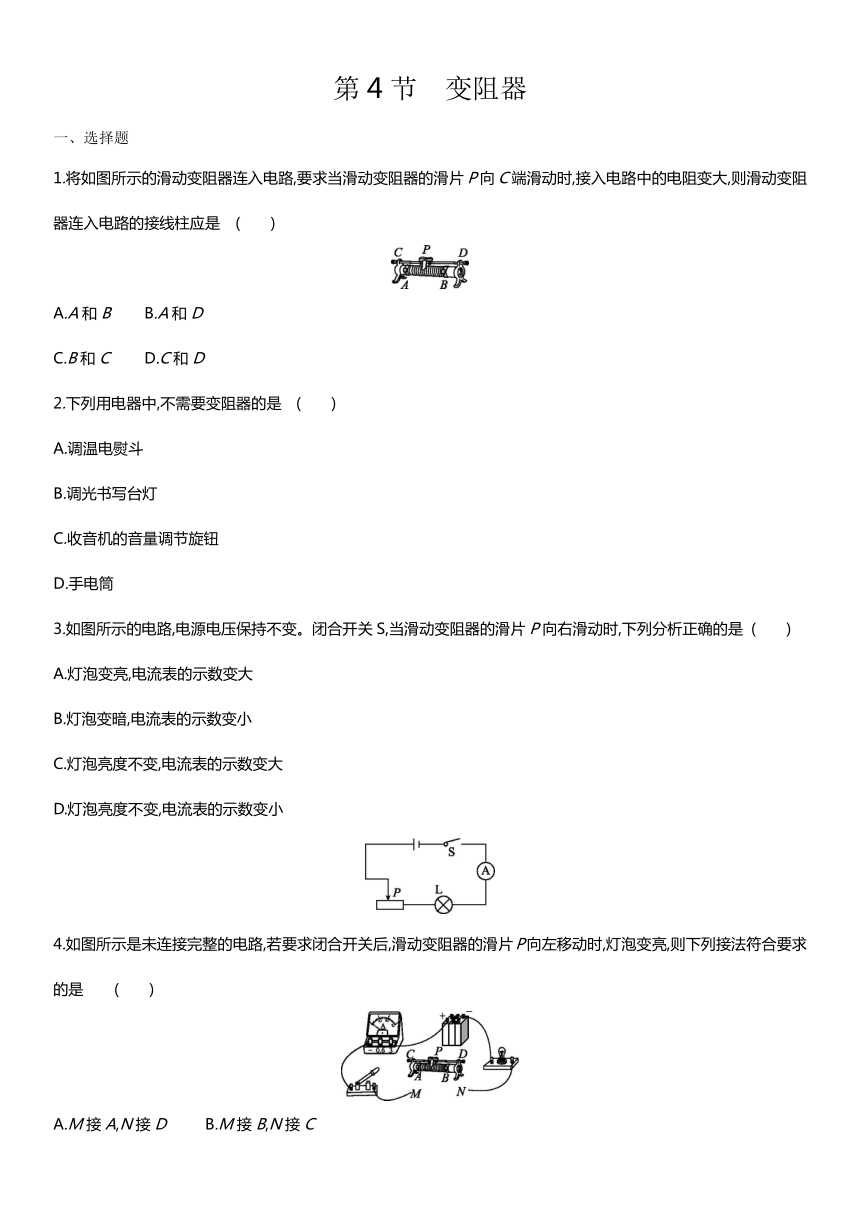

第4节　变阻器
一、选择题
1.将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向C端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的接线柱应是
(　　)
A.A和B
B.A和D
C.B和C
D.C和D
2.下列用电器中,不需要变阻器的是
(　　)
A.调温电熨斗
B.调光书写台灯
C.收音机的音量调节旋钮
D.手电筒
3.如图所示的电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右滑动时,下列分析正确的是
(　　)
A.灯泡变亮,电流表的示数变大
B.灯泡变暗,电流表的示数变小
C.灯泡亮度不变,电流表的示数变大
D.灯泡亮度不变,电流表的示数变小
4.如图所示是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮,则下列接法符合要求的是
(　　)
A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D

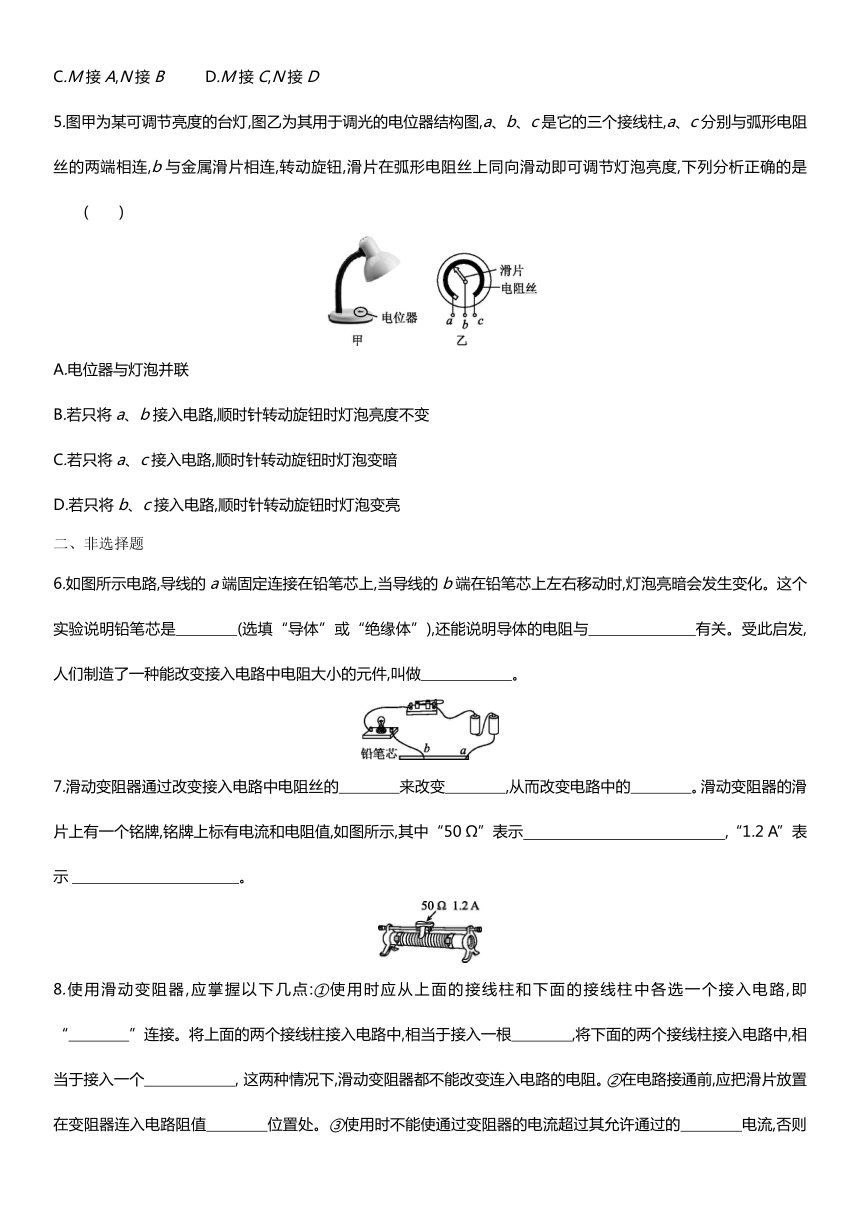

5.图甲为某可调节亮度的台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是
(　　)
A.电位器与灯泡并联
B.若只将a、b接入电路,顺时针转动旋钮时灯泡亮度不变
C.若只将a、c接入电路,顺时针转动旋钮时灯泡变暗
D.若只将b、c接入电路,顺时针转动旋钮时灯泡变亮
二、非选择题
6.如图所示电路,导线的a端固定连接在铅笔芯上,当导线的b端在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是　　　　(选填“导体”或“绝缘体”),还能说明导体的电阻与　　　　　　　有关。受此启发,人们制造了一种能改变接入电路中电阻大小的元件,叫做　　　　　　。?
7.滑动变阻器通过改变接入电路中电阻丝的　　　　来改变　　　　,从而改变电路中的　　　　。滑动变阻器的滑片上有一个铭牌,铭牌上标有电流和电阻值,如图所示,其中“50
Ω”表示　?　　　　　　　　　　　　,“1.2
A”表示?　　　　　　　　　　　。?
8.使用滑动变阻器,应掌握以下几点:①使用时应从上面的接线柱和下面的接线柱中各选一个接入电路,即
“　　　　”连接。将上面的两个接线柱接入电路中,相当于接入一根　　　　,将下面的两个接线柱接入电路中,相当于接入一个　　　　　　,?这两种情况下,滑动变阻器都不能改变连入电路的电阻。②在电路接通前,应把滑片放置在变阻器连入电路阻值　　　　位置处。③使用时不能使通过变阻器的电流超过其允许通过的　　　　电流,否则会　　　　　　　　　　。?

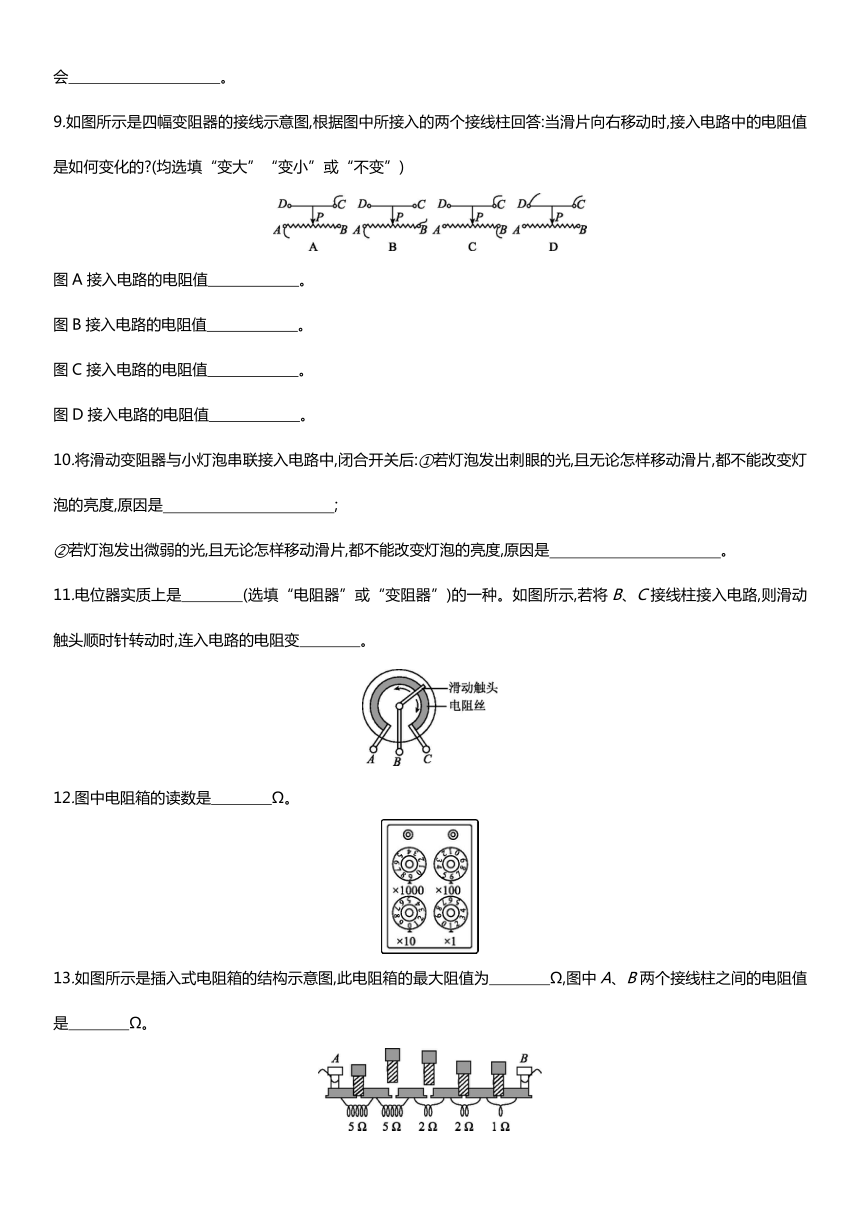

9.如图所示是四幅变阻器的接线示意图,根据图中所接入的两个接线柱回答:当滑片向右移动时,接入电路中的电阻值是如何变化的?(均选填“变大”“变小”或“不变”)
图A接入电路的电阻值　　　　　　。?
图B接入电路的电阻值　　　　　　。?
图C接入电路的电阻值　　　　　　。?
图D接入电路的电阻值　　　　　　。?
10.将滑动变阻器与小灯泡串联接入电路中,闭合开关后:①若灯泡发出刺眼的光,且无论怎样移动滑片,都不能改变灯泡的亮度,原因是?　　　　　　　　　　　;?
②若灯泡发出微弱的光,且无论怎样移动滑片,都不能改变灯泡的亮度,原因是?　　　　　　　　　　　。?
11.电位器实质上是　　　　(选填“电阻器”或“变阻器”)的一种。如图所示,若将B、C接线柱接入电路,则滑动触头顺时针转动时,连入电路的电阻变　　　　。?
12.图中电阻箱的读数是　　　　Ω。?
13.如图所示是插入式电阻箱的结构示意图,此电阻箱的最大阻值为　　　　Ω,图中A、B两个接线柱之间的电阻值是　　　　Ω。?
14.如图所示是汽车、摩托车等油量表(由电流表改装而成)的原理示意图,R'是定值电阻,R是滑动变阻器。
(1)打开阀门A,油面下降,滑片向　　　　移动,油量表(电流表)读数变　　　　。?
(2)打开阀门B,油面上升,滑片向　　　　移动,油量表(电流表)读数变　　　　。?
15.图给出了几种电路元件,要求用滑动变阻器来改变灯泡的亮度。
(1)请用笔画线代替导线,将图中元件连接起来,要求:向B端移动滑动变阻器的滑片,小灯泡变亮。
(2)在虚线框内画出对应的电路图。
(3)按(1)中要求正确连接电路后,在闭合开关前,滑片应调到　　　　(选填“A”或“B”)端。?
(4)正确连接实验电路后,闭合开关小灯泡发光,反复移动滑动变阻器的滑片,发现小灯泡的亮度没有明显变化。经检查,各元件完好,电路连接无误。
①请你猜想小灯泡的亮度没有明显变化的原因是　　　　　　　　　　　　。?
②写出检验你的猜想是否正确的方法:?　　　　　　　　　。?
参考答案
一、选择题
1.C　
2.D　
3.A　[解析]
电路中电流会随电路中电阻的变化而变化,当用滑动变阻器改变电路中的电流时,首先观察滑片滑动时滑动变阻器接入电路的电阻是增大还是减小,如果接入电路的电阻增大,则与变阻器串联的用电器中的电流就减小,反之增大。
4.A　[解析]
灯泡变亮,表明通过灯泡的电流变大,即电路中的电阻减小,故滑动变阻器的滑片P向左移动时,其接入电路的电阻是减小的,则滑片左侧的电阻丝应接入电路(即一定要接A接线柱),滑动变阻器采用“一上一下”的接法,故A选项符合题意。
5.D　[解析]
电位器与灯泡串联在电路中能改变电路中电流的大小,从而改变灯泡的亮度;若只将a、b接入电路,滑片左边的电阻丝接入电路,顺时针转动旋钮时,电位器接入电路的电阻变大,电路中电流变小,灯泡变暗;若只将a、c接入电路,电位器的全部电阻丝都接入电路,转动旋钮不能改变电路的电流,所以不能改变灯泡的亮度;若只将b、c接入电路,滑片右边的电阻丝接入电路,顺时针转动旋钮时,电位器接入电路的电阻变小,电路中电流变大,灯泡变亮。
二、非选择题
6.导体　导体的长度　变阻器
7.长度　电阻　电流
滑动变阻器的最大阻值为50
Ω
滑动变阻器允许通过的最大电流为1.2
A
8.一上一下　导线　定值电阻　最大　最大　
烧坏滑动变阻器
9.变大　不变　变小　不变
10.①将滑动变阻器上面的两个接线柱接入了电路中
②将滑动变阻器下面的两个接线柱接入了电路中
11.变阻器　小　
12.9601
13.15　7
14.(1)上　小　(2)下　大
15.(1)如图所示
(2)如图所示
(3)A
(4)①滑动变阻器的最大阻值太小
②换用最大阻值更大的滑动变阻器重新接入电路,调节后观察小灯泡的亮度变化
[解析]
(1)滑动变阻器和小灯泡串联在电路中,因为向B端移动滑动变阻器的滑片,小灯泡变亮,说明电流变大,变阻器接入电路的阻值变小,所以可选择B、D接线柱连入电路(B接线柱必须连入电路,C、D接线柱任选其一)。
(3)按(1)中要求正确连接电路后,在闭合开关前,滑片应调到最大阻值处,即A端。
(4)①由题意可知,小灯泡发光,说明各元件完好,电路连接无误,是通路,则造成小灯泡的亮度没有明显变化的原因应该是滑动变阻器的最大阻值太小,对电路的调节作用不明显。
②针对滑动变阻器的最大阻值可能太小的问题,可换用最大阻值更大的滑动变阻器重新接入电路,调节后观察灯泡的亮度变化。
