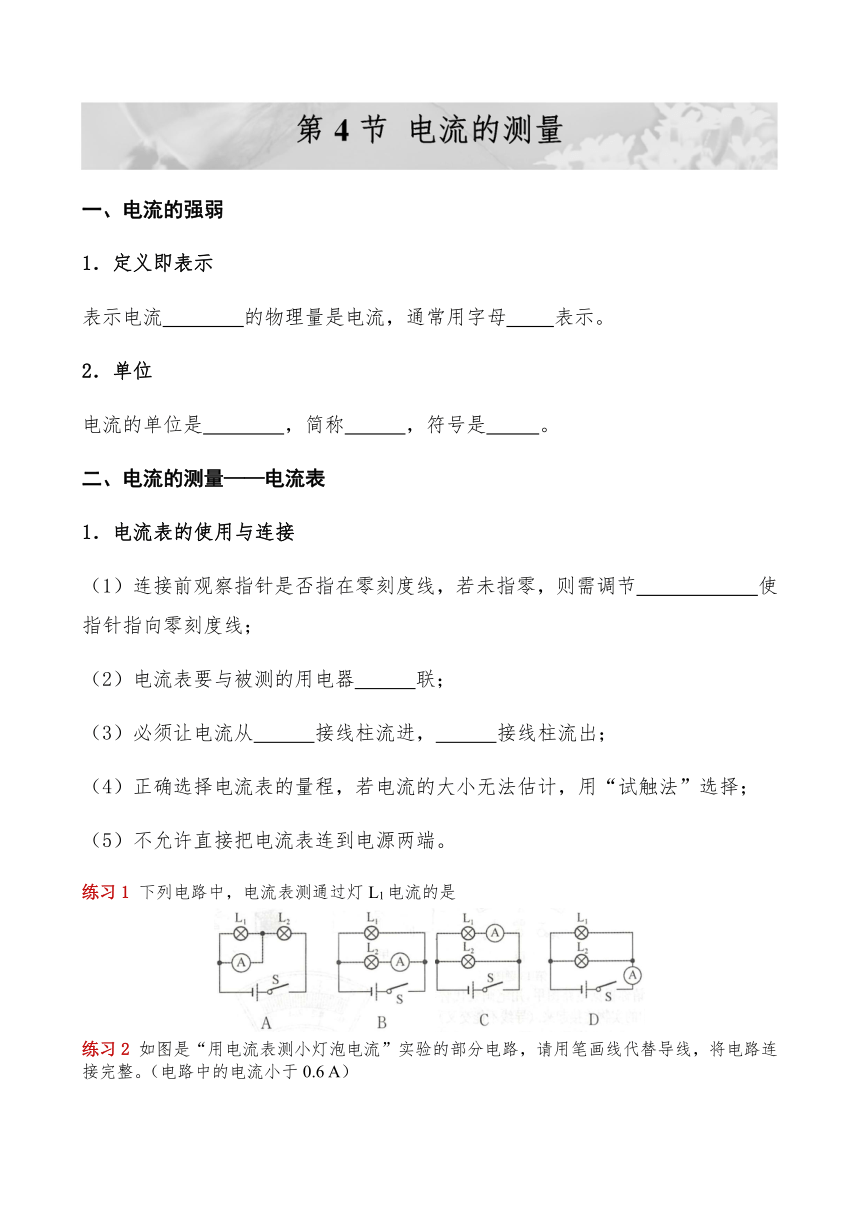

15.4 电流的测量 —人教版九年级物理上册导学案

答
案
电流的强弱
定义即表示
表示电流
强弱
的物理量是电流，通常用字母
I
表示。
单位
电流的单位是
安培
，简称
安
，符号是
A
。
电流的测量——电流表
电流表的使用与连接
连接前观察指针是否指在零刻度线，若未指零，则需调节
调零旋钮
使指针指向零刻度线；
电流表要与被测的用电器
串
联；
必须让电流从
正
接线柱流进，
负
接线柱流出；
正确选择电流表的量程，若电流的大小无法估计，用“试触法”选择；
不允许直接把电流表连到电源两端。
下列电路中，电流表测通过灯L1电流的是
如图是“用电流表测小灯泡电流”实验的部分电路，请用笔画线代替导线，将电路连接完整。（电路中的电流小于0.6
A）

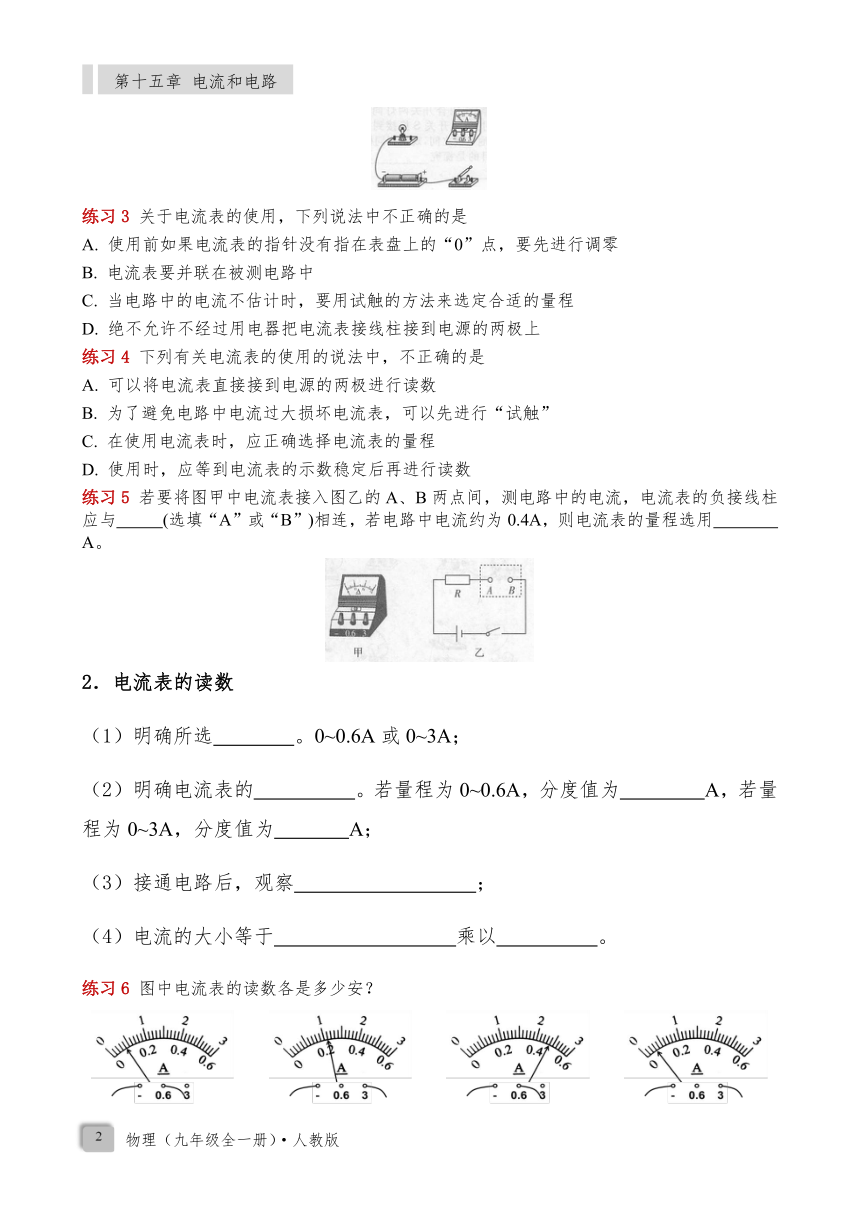

关于电流表的使用，下列说法中不正确的是
使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
电流表要并联在被测电路中
当电路中的电流不估计时，要用试触的方法来选定合适的量程
绝不允许不经过用电器把电流表接线柱接到电源的两极上
下列有关电流表的使用的说法中，不正确的是
可以将电流表直接接到电源的两极进行读数
为了避免电路中电流过大损坏电流表，可以先进行“试触”
在使用电流表时，应正确选择电流表的量程
使用时，应等到电流表的示数稳定后再进行读数
若要将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的负接线柱应与
B
(选填“A”或“B”)相连，若电路中电流约为0.4A，则电流表的量程选用
0～0.6
A。
电流表的读数
明确所选
量程
。0~0.6A或0~3A；
明确电流表的
分度值
。若量程为0~0.6A，分度值为
0.02
A，若量程为0~3A，分度值为
0.1
A；
接通电路后，观察
表针偏过的格数
；
电流的大小等于
表针偏过的格数
乘以
分度值
。

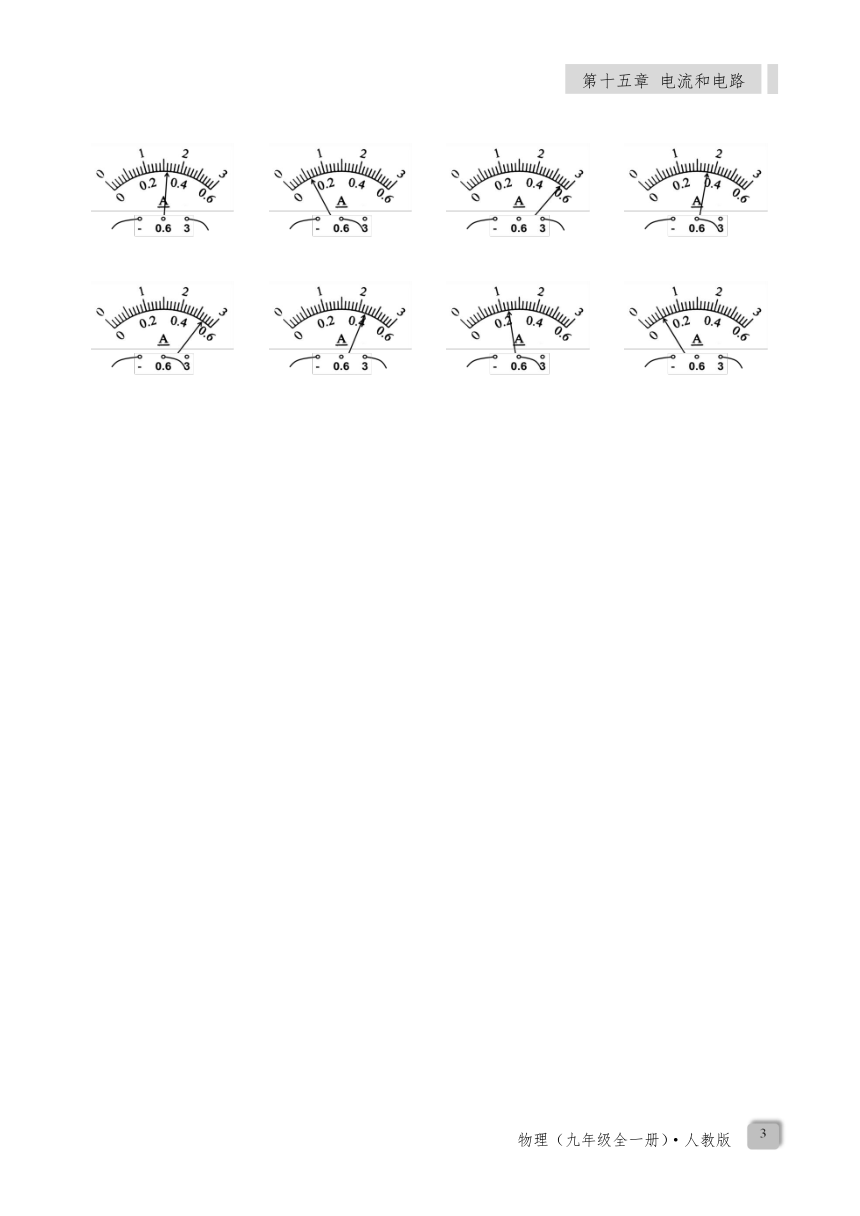

图中电流表的读数各是多少安？
有0~0.6A和0~3A两个量程的电流表，在某次测量中使用0~0.6A量程，从0~3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流的大小为
0.43A
0.46A
0.7A
2.3A
如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是
0.42
A
0.44
A
2.2
A
2.4
A
如图所示，丽丽同学在用电流表测电流时，电流表的读数为
0.46
A，如果换用另一量程，且表的指针不动，则电流表的读数为
2.3
A。
如图所示是某电流表的刻度盘，此时能测量的最大电流为
0.6
A，图中指针所指示数为
0.38
A；将电流表接线柱改换成“-”“3”后，仍接入原电路中，指针从图示位置向
左
偏转。
小明同学发现一个电流表有两个量程，大量程是0～9
A，小量程模糊不清。为了知道小量程是多少，他先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为
0~0.6
A
0~1A
0~2A
0~3A
如图甲所示，电流表的示数为
0.34
A，图乙的示数为
1.3
A。
电流表使用过程中可能出现的一些故障
故障
图示
原因
闭合开关前，电流表指针不在零刻度线处
使用前没有调零，应用螺丝刀旋转表盘上的调零旋钮，使指针归零。
闭合开关后，电流表指针反向偏转
电流表的正、负接线柱接反了。
实验时，电流表指针向右偏转超过最大刻度
量程选小了，应更换大量程。
实验时，电流表指针偏转角度过小，未超过0.6A
量程选大了，应更换小量程，以减小读数误差。
某同学在用电流表测串联电路中的电流时，刚一试触就发现电流表的指针迅速摆动并超过最大刻度，出现这种情况的原因可能是
电流表的“+”“-”接线柱接反了
电路中的某段导线断了
电流表被短路了
电流表量程选用偏小
如图甲所示是小明和小强做“用电流表测电流”的实验时未连好的电路，现要求电流表测灯L中的电流（电流约为0.4A）。
请你用笔画线代替导线，按要求帮他们完成电路连接。
若连接好电路，闭合开关S后，小明发现电流表指针偏转角度很小，则产生该现象的原因可能是：
电流表选用的是0~3A的量程
，解决方法是：将电流表改接
0~0.6A的量程
。
按要求正确连接好电路，闭合开关后，电流表的示数如图乙所示，则灯L中的电流为
0.26
A。
如图，某同学用电流表测电流时，使用了“+”和“0.6”接线柱接入电路，电流表的指针偏转超出刻度范围，则他应该选择的量程为
0~3A
，如果电流表的指针反向偏转，这是因为
电流表的正负接线柱接反了
。
电流的强弱
强弱、I
安培、安、A
电流的测量——电流表
电流表的使用与连接
调零旋钮
串
正、负
A
略
B
A
B、0～0.6
电流表的读数
量程
分度值、0.02、0.1
表针偏过的格数
表针偏过的格数、分度值
略
B
D
0.46、2.3
0.6、0.38、左
D
0.34、1.3
电流表使用过程中可能出现的一些故障
D
电流表选用的是0~3A的量程、0~0.6A的量程
0.26
0~3A电流表的正负接线柱接反了
