2011中考物理试题分类精选（电学部分）

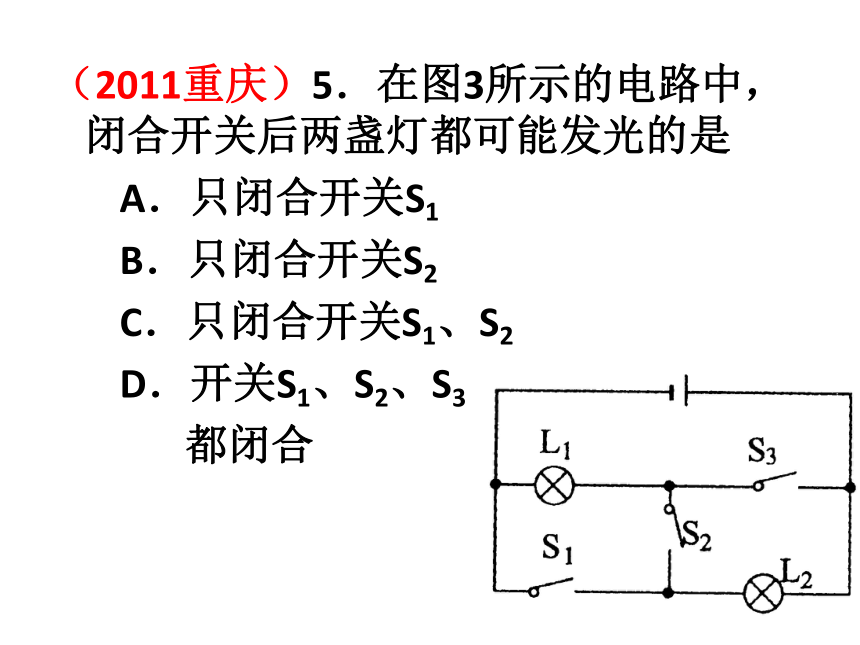

（2011重庆）5．在图3所示的电路中，闭合开关后两盏灯都可能发光的是
A．只闭合开关S1
B．只闭合开关S2
C．只闭合开关S1、S2
D．开关S1、S2、S3
都闭合

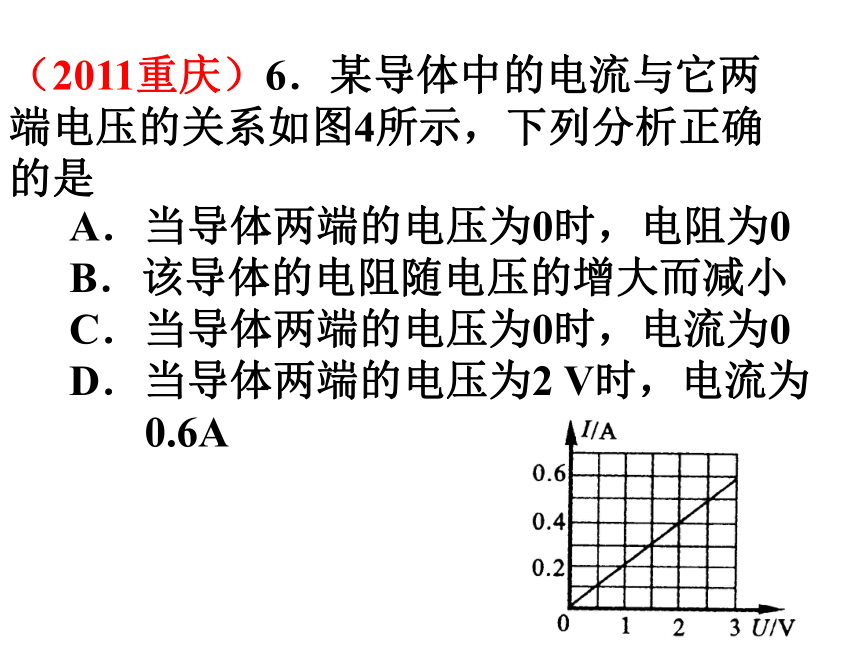

（2011重庆）6．某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为
0.6A

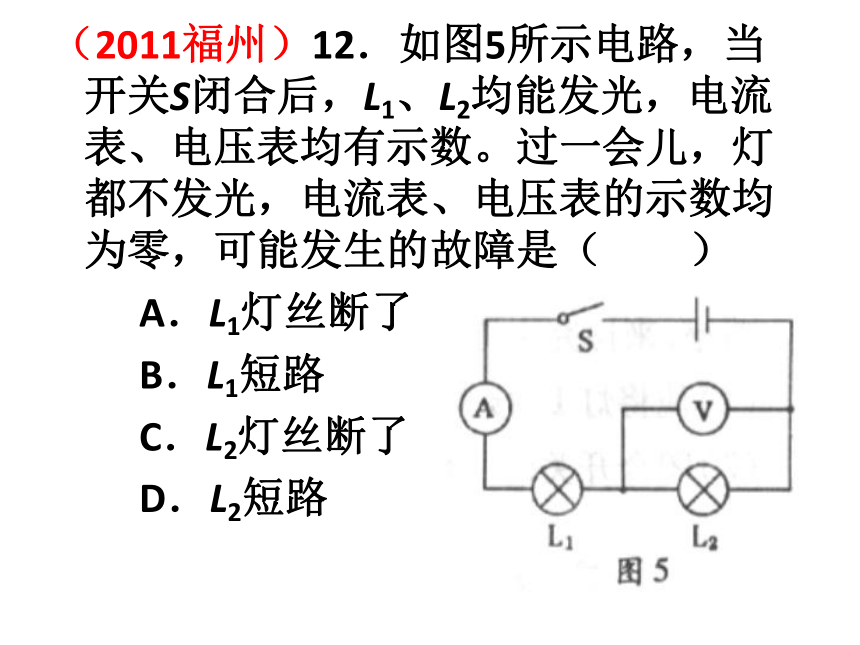

（2011福州）12．如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（ ）
A．L1灯丝断了
B．L1短路
C．L2灯丝断了
D．L2短路

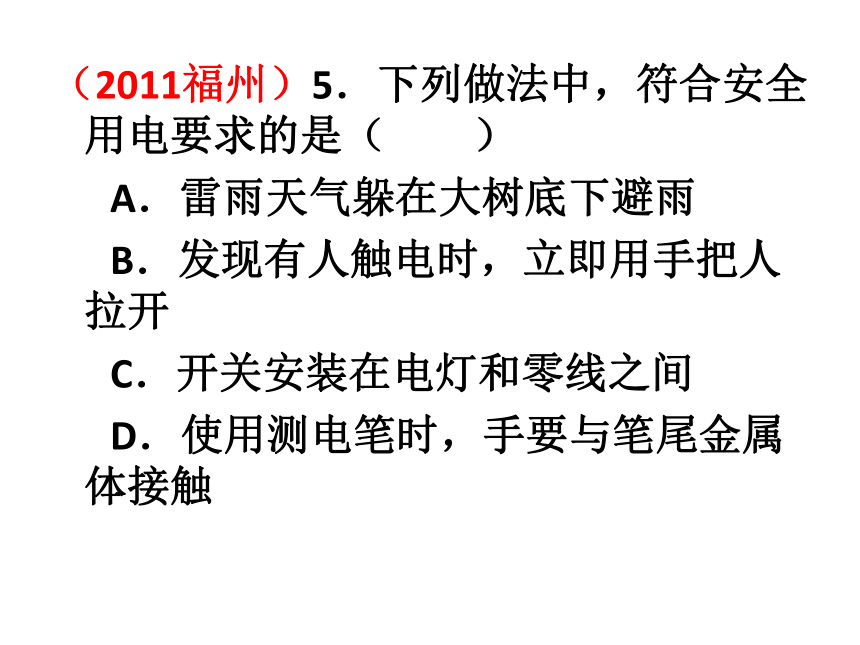

（2011福州）5．下列做法中，符合安全用电要求的是（ ）
A．雷雨天气躲在大树底下避雨
B．发现有人触电时，立即用手把人拉开
C．开关安装在电灯和零线之间
D．使用测电笔时，手要与笔尾金属体接触

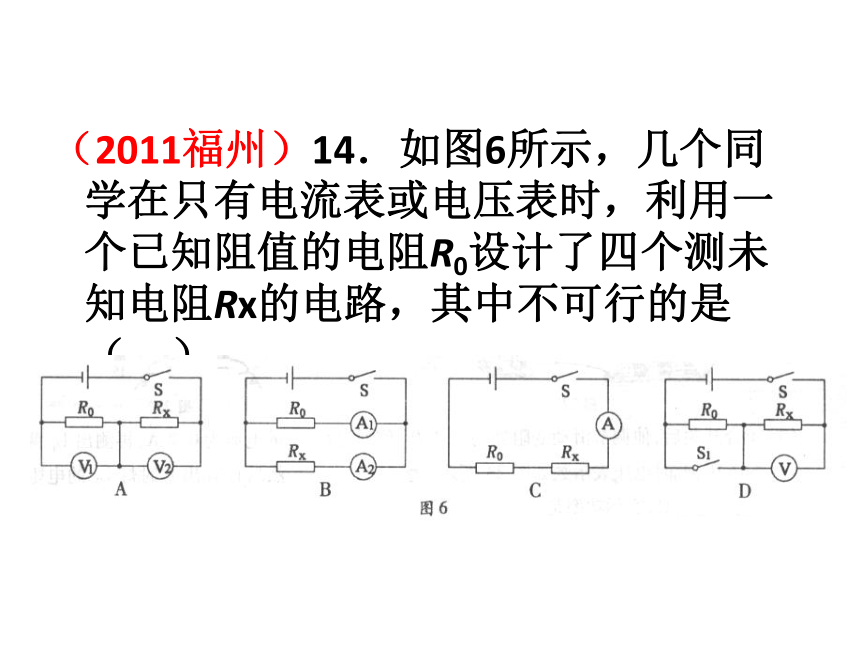

（2011福州）14．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）

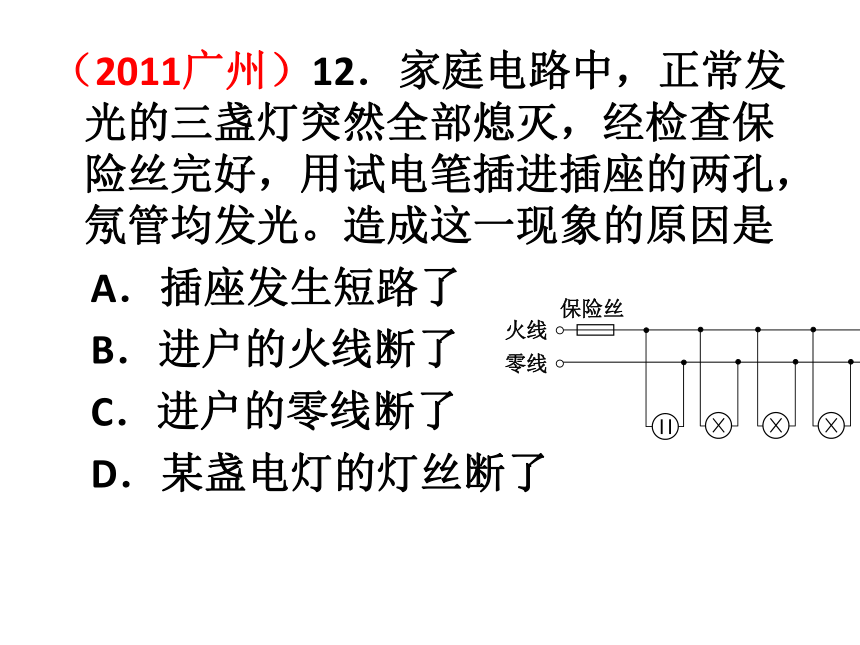

（2011广州）12．家庭电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是
A．插座发生短路了
B．进户的火线断了
C．进户的零线断了
D．某盏电灯的灯丝断了
火线
零线
保险丝

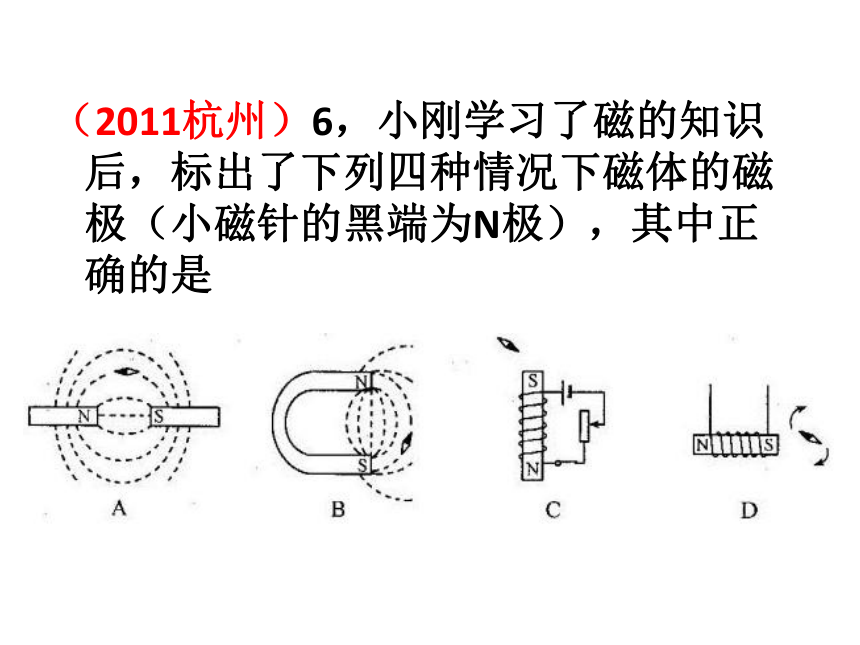

（2011杭州）6，小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是

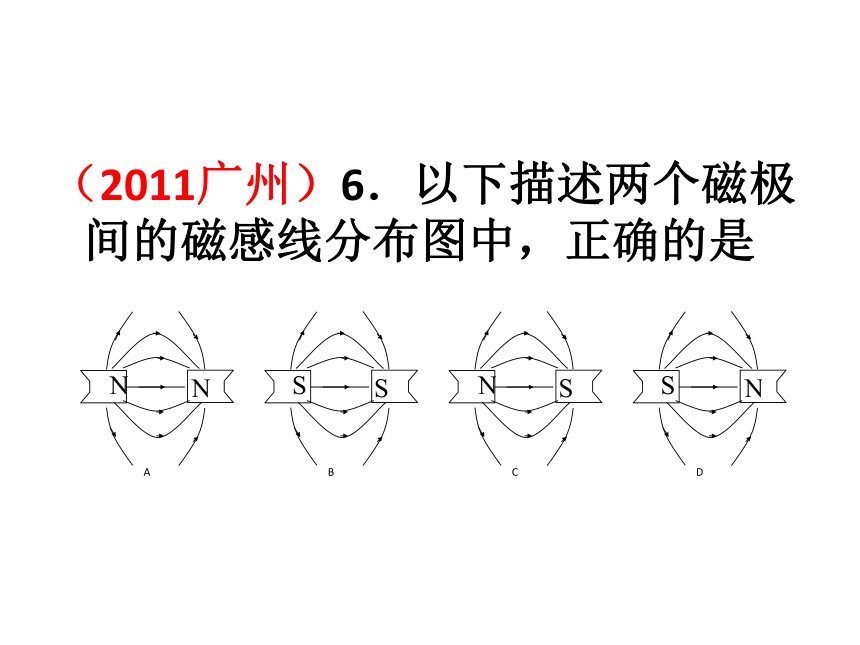

（2011广州）6．以下描述两个磁极间的磁感线分布图中，正确的是
C
A
B
D

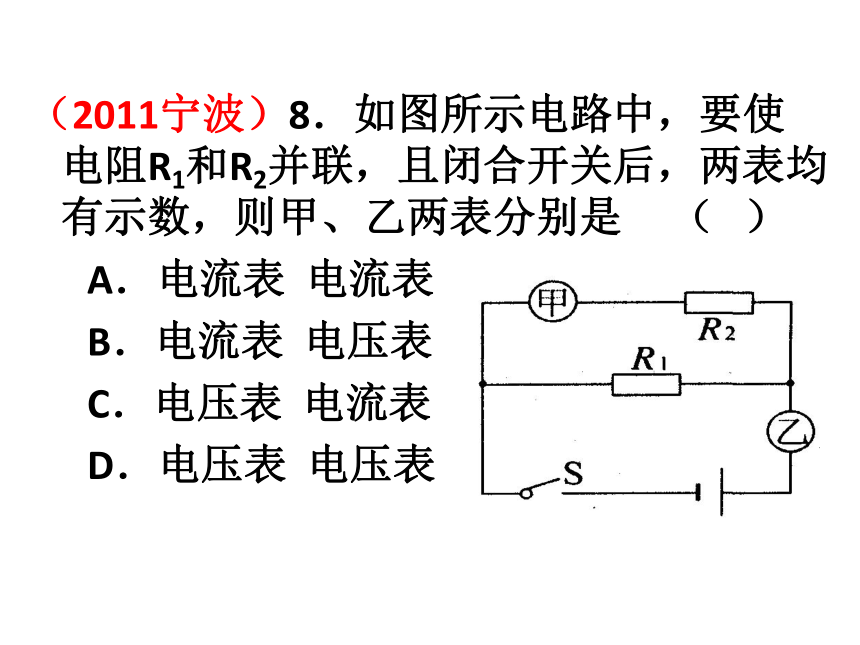

（2011宁波）8．如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是 （ ）
A．电流表 电流表
B．电流表 电压表
C．电压表 电流表
D．电压表 电压表
（2011济宁中考）5. 如图4所示的几种电、磁现象中不正确的是
（2011湖州）17．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（ ）
(第12题图)
（2011宁波） 12．如图所示的奥斯特实验说明了（ ）
A．电流的周围存在着磁场
B．电流在磁场中会受到力的作用
C．导线做切割磁感线
运动时会产生电流
D．小磁针在没有磁场
时也会转动
（2011福州）9．在制作简易电动机的过程中，若要改变电动机的转动方向，可以（ ）
A．改变通电电流的大小
B．将电源的正负极对调
C．换用磁性更强的磁铁
D．增加电动机的线圈匝数
（2011宁波）13．小科做作业时电灯突然变暗，其原因可能是 （ ）
A．电灯的实际电压变大
B．电灯的额定电压变小
C．电灯的实际功率变小
D．电灯的额定功率变小
（2011大连）11．甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则
A．甲灯两端的电压比乙灯的大
B．甲灯的电阻比乙灯的小
C．通过甲灯的电流比乙灯的大
D．相同时间内，甲灯消耗的电能比乙灯多
（2011济宁）10. 将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。闭合开关后，发现灯L1较亮，灯L2 较暗，其原因是
A．灯L1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
（2011杭州）19.在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆， 滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端
的电压不断变小
D.滑动变阻器的功
率不断变大
（2011济宁）3．家庭电路中的电视机、电冰箱、电脑等用电器之间的连接方式是 联。?
（2011大连）13．家庭电路中，控制电灯的开关与电灯是____联的；电灯与其他用电器是_____联的。
（2011大连）17．如图3所示，A为弹簧测力计，B为铁块，C为螺线管。闭合S时，电流表和弹簧测力计都有示数。再闭合S1时，电流
表的示数将_____，
弹簧测力计的示数
将_____。(都选填
“变大”、“变小”
或“不变”)
（2011重庆）8．教室里的电风扇与日光灯是_________联，电风扇正常工作时电压为_______V。
（2011广州）13．电磁感应现象是英国物理学家 首先发现的．探究这个现象应选用如图6中 (填“甲”或“乙”)所示的装置进行实验．在这个现象中感应电流的方向与 的方向和磁感应线方向有关．利用电磁感应现象可以制成 ，实现机械能转化为电能．
甲
图6
-
N
P
+
S
乙
（2011重庆）16．下图是四种仪器的测量情形。
(2)图12中电压表的示数为_____V；
（2011重庆）12．在图6所示的电路中，电源电压为3 V。闭合开关S，电流表①的示数为1.2 A，电流表②的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_________Ω。
（2011济宁）7. 小明按图2甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图2乙、丙所示，则电阻R的阻值为 Ω。
甲 乙 丙
（2011菏泽）12. 如图7所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大） ____________。
（2011菏泽）22．（3分）示教板上面安装两个完全相同的灯泡，都能发光。在不看示教板背面电路连接，不用其他任何仪器的情况下，判断它们是串联还是并联？
方法 现象
结论
串联
并联
（2011大连）22．将图6中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
（2011广州）17．根据图9所示的实物电路，在虚方框内画出对应的电路图．
图9
S
L
甲
乙
（2011菏泽）18．（3分）利用如图11（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是 _________。
（3）利用实验数据作出的I- U关系图线，与图11（乙）中的 最接近
（2011福州）20．如图9所示 ，电源电压不变，灯L标有“6V 6W”字样。当闭合开关S1时，灯L正常发光，它的电阻是________Ω；再闭合开关S2，前后两次电流表的示数之比为2：3，则电阻R的阻值为________Ω。
（2011重庆）13．小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过_______W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为___________J。
（2011宁波）33．做“测小灯泡额定功率”实验时，小灯泡上标有“2．5V”字样。
(1)连接电路时开关S应断开，防止因电路 (填“短路”或“开路”)而损坏仪器；
甲 乙 丙
(第33题图)
(2)按图甲所示的电路图，在不改变原有连接情况下，请你把图乙电路连接完整；
(3)实验中，当电压表示数为2．5V时，电流表示数如图丙所示，则小灯泡额定功率为 W。
（2011大连）29．(5分)在探究“小灯泡电阻与温度的关系”实验中，电源是两节干电池串联，小灯泡的额定电压是2.5V，小灯泡正常发光时的电阻约为8Ω。
(1)请将图10甲中的实验电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片滑到______端。(选填“a”或“b”)
(3)将变阻器的滑片滑到正确位置后，用开关进行了“试触”，这样做的目的是_ 。
(只有一个选项正确，将正确选项前的字母填在横线上)
A．选择电流表的量程
B．选择电压表的量程
C．检查电路是否正常
D．观察小灯泡是否发光
(4)某次测量时，电压表的示数是2.5V，电流表的示数如图10乙所示。则小灯泡的电阻约为_______Ω。(计算结果保留小数点后两位)
(5)滑动变阻器在该实验中，除了有保护电路作用以外，还有什么作用
__________________________。
（2011温州）29．小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：_______。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到＿＿＿＿时，表明小灯泡正常发光，并记录电流表的示数。
（3）为了进一步探究小灯泡亮度与实际电功率的关系，小明继续调节滑动变阻器滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为＿瓦。
实验次数 1 2 3
电压表示数/伏 2.5 2.8 2.0
电流表示数/安 0.32 0.35 0.27
（2011广州）20．（6分）要使“6V 3W”的灯泡接在8V的电源上能正常发光，应串联一个多大的电阻？
（2011杭州）34.(7分）在计算电动机工作时所消耗的电功率时，小杰和小施产生了不同意见。小杰利用公式P=IU计算电动机所消耗的电功率，小施利用P=I2R来计算电动机所消耗的电功率。
（已知：电动机线圈电阻为R，电动机工作时两端的电压为U,通过电动机的电流强度为I)
（1）请你判断这两位同学计算电动机所消耗的电功率的方法是否正确，并说明理由。
（2）求这台电动机在时间t内，电动机线圈产生的热量。
（3）求电动机在时间t内所做的机械功。
（2011福州）25．（8分）如图14甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图14乙所示。问：
（1）当R2为10Ω时，电压表的示数是多少？
（2）当电压表示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
（2011菏泽） 21（6分）．浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图14所示，L为照明灯，L1和L2是
两个功率均为275 W
的红外线取暖灯。
220 V
图14
（1）浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是____；
（2）照明灯工作时，它的电阻是多大？
（3）三灯同时正常工作半小时，消耗多少电能？
额定电压 额定频率 额定功率
照明
取暖
220V 50HZ 40W
550w
（2011义乌）38.如图所示，电源电压不变，小灯泡标有“6V，3W”字样，滑动变阻器最大阻值为24欧。
（1）小灯泡正常工作10分钟将消耗多少电能？
（2）当滑片P在中
点时，小灯泡恰
好正常发光。则
电源电压为多少
伏？
P
a b
“6V,3W”
（2011湖州）38．近年来我国一些城市陆续投入使用电动汽车充电桩，表明新能源汽车的推广和使用得到了快速的发展。下图是直流充电桩为电动汽车进行充电的情景（图甲）及直流充电桩的主要技术参数（图乙）。
（1）请写出电动汽车具有的一项优点＿。
（2）直流充电桩给电动汽车充电时将电能转化为＿＿＿＿能贮存在电动汽车的蓄电池内。
（3）车主可以选择不同的输出电压和输出电流对汽车充电，根据该直流充电桩的技术参数，计算该直流充电桩充电时的最大输出功率。
（2011宁波）28．2011年3月，媒体上一则《家里90天没住人电表自走了300千瓦时》的报道引起了我市市民的关注，原来在这段时间内这户人家的总开关没有断开，空调、消毒柜和抽油烟机等电器处于待机状态。
(1)若上述耗电都是因用电器的待机而产生，则这些用电器待机消耗的总电功率约为 ____ W； (保留一位小数)
(2)结合上述报道，请你提出一种节约电能的具体做法： ______ 。
（2011重庆）13．小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过______W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为___________J。
（2011宁波）33．做“测小灯泡额定功率”实验时，小灯泡上标有“2．5V”字样。（1）连接电路时开关S应断开，防止因电路 ____ 而损坏仪器；
甲 乙 丙
(第33题图)
（2）按图甲所示的电路图，在不改变原有连接情况下，请你把图乙电路连接完整；
（3）实验中，当电压表示数为2．5V时，电流表示数如图丙所示，则小灯泡额定功率为 ___ W。
（2011重庆）15．(1)在图9中，标出任意一条磁感线的方向。
（2011福州）21．（3分）按下列要求在答题卡上作图。
（3）请根据图12中小磁针静止时的指向，标出通电螺线管中的电流方向。
（2011菏泽）15．（2分）请在图9中标出通电螺线管的N、S极。
图9
2011中考物理试题分类精选（电学部分）
（2011重庆）5．在图3所示的电路中，闭合开关后两盏灯都可能发光的是
A．只闭合开关S1
B．只闭合开关S2
C．只闭合开关S1、S2
D．开关S1、S2、S3
都闭合
（2011重庆）6．某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为
0.6A
（2011福州）12．如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（ ）
A．L1灯丝断了
B．L1短路
C．L2灯丝断了
D．L2短路
（2011福州）5．下列做法中，符合安全用电要求的是（ ）
A．雷雨天气躲在大树底下避雨
B．发现有人触电时，立即用手把人拉开
C．开关安装在电灯和零线之间
D．使用测电笔时，手要与笔尾金属体接触
（2011福州）14．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
（2011广州）12．家庭电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是
A．插座发生短路了
B．进户的火线断了
C．进户的零线断了
D．某盏电灯的灯丝断了
火线
零线
保险丝
（2011杭州）6，小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是
（2011广州）6．以下描述两个磁极间的磁感线分布图中，正确的是
C
A
B
D
（2011宁波）8．如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是 （ ）
A．电流表 电流表
B．电流表 电压表
C．电压表 电流表
D．电压表 电压表
（2011济宁中考）5. 如图4所示的几种电、磁现象中不正确的是
（2011湖州）17．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（ ）
(第12题图)
（2011宁波） 12．如图所示的奥斯特实验说明了（ ）
A．电流的周围存在着磁场
B．电流在磁场中会受到力的作用
C．导线做切割磁感线
运动时会产生电流
D．小磁针在没有磁场
时也会转动
（2011福州）9．在制作简易电动机的过程中，若要改变电动机的转动方向，可以（ ）
A．改变通电电流的大小
B．将电源的正负极对调
C．换用磁性更强的磁铁
D．增加电动机的线圈匝数
（2011宁波）13．小科做作业时电灯突然变暗，其原因可能是 （ ）
A．电灯的实际电压变大
B．电灯的额定电压变小
C．电灯的实际功率变小
D．电灯的额定功率变小
（2011大连）11．甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则
A．甲灯两端的电压比乙灯的大
B．甲灯的电阻比乙灯的小
C．通过甲灯的电流比乙灯的大
D．相同时间内，甲灯消耗的电能比乙灯多
（2011济宁）10. 将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。闭合开关后，发现灯L1较亮，灯L2 较暗，其原因是
A．灯L1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
（2011杭州）19.在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆， 滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端
的电压不断变小
D.滑动变阻器的功
率不断变大
（2011济宁）3．家庭电路中的电视机、电冰箱、电脑等用电器之间的连接方式是 联。?
（2011大连）13．家庭电路中，控制电灯的开关与电灯是____联的；电灯与其他用电器是_____联的。
（2011大连）17．如图3所示，A为弹簧测力计，B为铁块，C为螺线管。闭合S时，电流表和弹簧测力计都有示数。再闭合S1时，电流
表的示数将_____，
弹簧测力计的示数
将_____。(都选填
“变大”、“变小”
或“不变”)
（2011重庆）8．教室里的电风扇与日光灯是_________联，电风扇正常工作时电压为_______V。
（2011广州）13．电磁感应现象是英国物理学家 首先发现的．探究这个现象应选用如图6中 (填“甲”或“乙”)所示的装置进行实验．在这个现象中感应电流的方向与 的方向和磁感应线方向有关．利用电磁感应现象可以制成 ，实现机械能转化为电能．
甲
图6
-
N
P
+
S
乙
（2011重庆）16．下图是四种仪器的测量情形。
(2)图12中电压表的示数为_____V；
（2011重庆）12．在图6所示的电路中，电源电压为3 V。闭合开关S，电流表①的示数为1.2 A，电流表②的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_________Ω。
（2011济宁）7. 小明按图2甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图2乙、丙所示，则电阻R的阻值为 Ω。
甲 乙 丙
（2011菏泽）12. 如图7所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大） ____________。
（2011菏泽）22．（3分）示教板上面安装两个完全相同的灯泡，都能发光。在不看示教板背面电路连接，不用其他任何仪器的情况下，判断它们是串联还是并联？
方法 现象
结论
串联
并联
（2011大连）22．将图6中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
（2011广州）17．根据图9所示的实物电路，在虚方框内画出对应的电路图．
图9
S
L
甲
乙
（2011菏泽）18．（3分）利用如图11（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是 _________。
（3）利用实验数据作出的I- U关系图线，与图11（乙）中的 最接近
（2011福州）20．如图9所示 ，电源电压不变，灯L标有“6V 6W”字样。当闭合开关S1时，灯L正常发光，它的电阻是________Ω；再闭合开关S2，前后两次电流表的示数之比为2：3，则电阻R的阻值为________Ω。
（2011重庆）13．小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过_______W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为___________J。
（2011宁波）33．做“测小灯泡额定功率”实验时，小灯泡上标有“2．5V”字样。
(1)连接电路时开关S应断开，防止因电路 (填“短路”或“开路”)而损坏仪器；
甲 乙 丙
(第33题图)
(2)按图甲所示的电路图，在不改变原有连接情况下，请你把图乙电路连接完整；
(3)实验中，当电压表示数为2．5V时，电流表示数如图丙所示，则小灯泡额定功率为 W。
（2011大连）29．(5分)在探究“小灯泡电阻与温度的关系”实验中，电源是两节干电池串联，小灯泡的额定电压是2.5V，小灯泡正常发光时的电阻约为8Ω。
(1)请将图10甲中的实验电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片滑到______端。(选填“a”或“b”)
(3)将变阻器的滑片滑到正确位置后，用开关进行了“试触”，这样做的目的是_ 。
(只有一个选项正确，将正确选项前的字母填在横线上)
A．选择电流表的量程
B．选择电压表的量程
C．检查电路是否正常
D．观察小灯泡是否发光
(4)某次测量时，电压表的示数是2.5V，电流表的示数如图10乙所示。则小灯泡的电阻约为_______Ω。(计算结果保留小数点后两位)
(5)滑动变阻器在该实验中，除了有保护电路作用以外，还有什么作用
__________________________。
（2011温州）29．小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：_______。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到＿＿＿＿时，表明小灯泡正常发光，并记录电流表的示数。
（3）为了进一步探究小灯泡亮度与实际电功率的关系，小明继续调节滑动变阻器滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为＿瓦。
实验次数 1 2 3
电压表示数/伏 2.5 2.8 2.0
电流表示数/安 0.32 0.35 0.27
（2011广州）20．（6分）要使“6V 3W”的灯泡接在8V的电源上能正常发光，应串联一个多大的电阻？
（2011杭州）34.(7分）在计算电动机工作时所消耗的电功率时，小杰和小施产生了不同意见。小杰利用公式P=IU计算电动机所消耗的电功率，小施利用P=I2R来计算电动机所消耗的电功率。
（已知：电动机线圈电阻为R，电动机工作时两端的电压为U,通过电动机的电流强度为I)
（1）请你判断这两位同学计算电动机所消耗的电功率的方法是否正确，并说明理由。
（2）求这台电动机在时间t内，电动机线圈产生的热量。
（3）求电动机在时间t内所做的机械功。
（2011福州）25．（8分）如图14甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图14乙所示。问：
（1）当R2为10Ω时，电压表的示数是多少？
（2）当电压表示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
（2011菏泽） 21（6分）．浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图14所示，L为照明灯，L1和L2是
两个功率均为275 W
的红外线取暖灯。
220 V
图14
（1）浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是____；
（2）照明灯工作时，它的电阻是多大？
（3）三灯同时正常工作半小时，消耗多少电能？
额定电压 额定频率 额定功率
照明
取暖
220V 50HZ 40W
550w
（2011义乌）38.如图所示，电源电压不变，小灯泡标有“6V，3W”字样，滑动变阻器最大阻值为24欧。
（1）小灯泡正常工作10分钟将消耗多少电能？
（2）当滑片P在中
点时，小灯泡恰
好正常发光。则
电源电压为多少
伏？
P
a b
“6V,3W”
（2011湖州）38．近年来我国一些城市陆续投入使用电动汽车充电桩，表明新能源汽车的推广和使用得到了快速的发展。下图是直流充电桩为电动汽车进行充电的情景（图甲）及直流充电桩的主要技术参数（图乙）。
（1）请写出电动汽车具有的一项优点＿。
（2）直流充电桩给电动汽车充电时将电能转化为＿＿＿＿能贮存在电动汽车的蓄电池内。
（3）车主可以选择不同的输出电压和输出电流对汽车充电，根据该直流充电桩的技术参数，计算该直流充电桩充电时的最大输出功率。
（2011宁波）28．2011年3月，媒体上一则《家里90天没住人电表自走了300千瓦时》的报道引起了我市市民的关注，原来在这段时间内这户人家的总开关没有断开，空调、消毒柜和抽油烟机等电器处于待机状态。
(1)若上述耗电都是因用电器的待机而产生，则这些用电器待机消耗的总电功率约为 ____ W； (保留一位小数)
(2)结合上述报道，请你提出一种节约电能的具体做法： ______ 。
（2011重庆）13．小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过______W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为___________J。
（2011宁波）33．做“测小灯泡额定功率”实验时，小灯泡上标有“2．5V”字样。（1）连接电路时开关S应断开，防止因电路 ____ 而损坏仪器；
甲 乙 丙
(第33题图)
（2）按图甲所示的电路图，在不改变原有连接情况下，请你把图乙电路连接完整；
（3）实验中，当电压表示数为2．5V时，电流表示数如图丙所示，则小灯泡额定功率为 ___ W。
（2011重庆）15．(1)在图9中，标出任意一条磁感线的方向。
（2011福州）21．（3分）按下列要求在答题卡上作图。
（3）请根据图12中小磁针静止时的指向，标出通电螺线管中的电流方向。
（2011菏泽）15．（2分）请在图9中标出通电螺线管的N、S极。
图9
