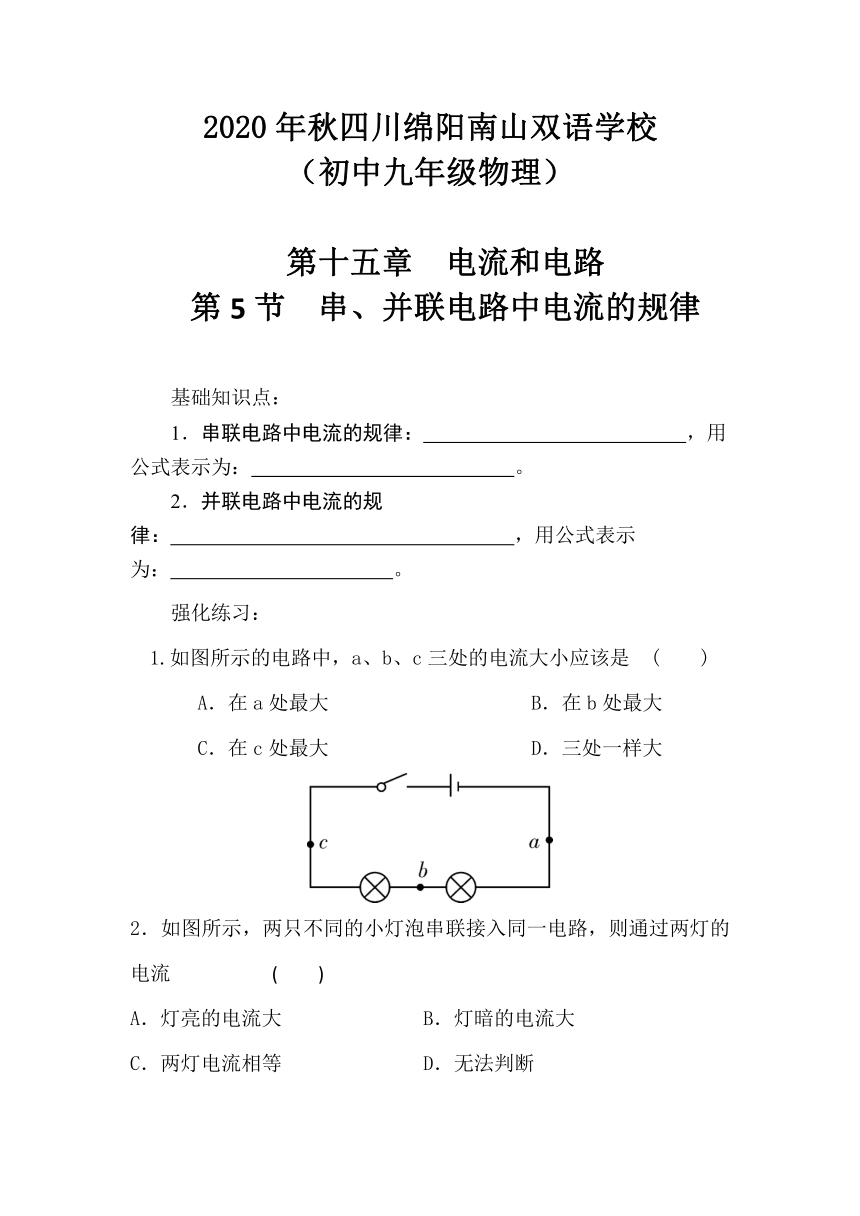

人教版九年级物理全一册练习（第十五章　第5节　串、并联电路中电流的规律）word版附答案

2020年秋四川绵阳南山双语学校
（初中九年级物理）
第十五章　电流和电路
第5节　串、并联电路中电流的规律
基础知识点：
1．串联电路中电流的规律：
，用公式表示为：
。
2．并联电路中电流的规律：
，用公式表示为：
。
强化练习：
1.如图所示的电路中，a、b、c三处的电流大小应该是
(　　)
A．在a处最大　　　　　　　　　　B．在b处最大
C．在c处最大
D．三处一样大
2．如图所示，两只不同的小灯泡串联接入同一电路，则通过两灯的电流
(　　)
A．灯亮的电流大
B．灯暗的电流大
C．两灯电流相等
D．无法判断

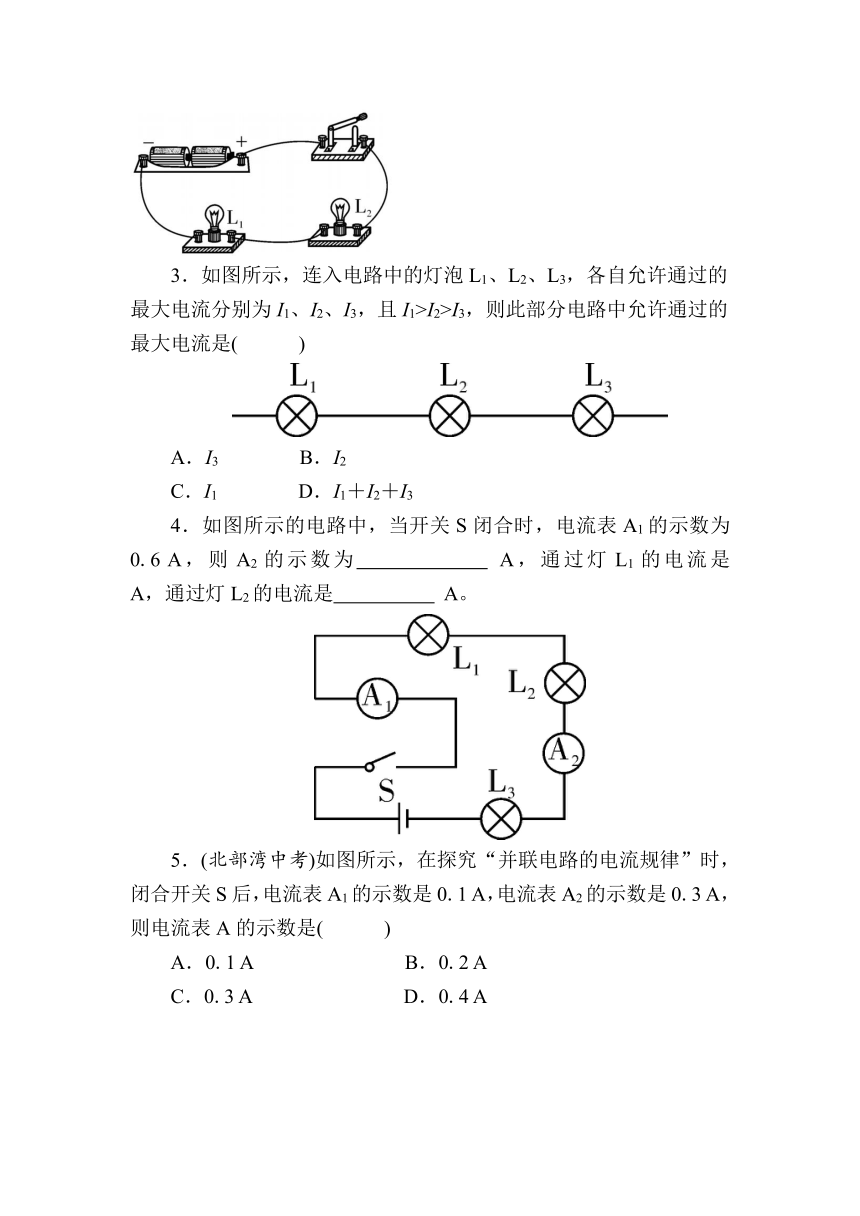

3．如图所示，连入电路中的灯泡L1、L2、L3，各自允许通过的最大电流分别为I1、I2、I3，且I1>I2>I3，则此部分电路中允许通过的最大电流是(　　　)
A．I3
B．I2
C．I1
D．I1＋I2＋I3
4．如图所示的电路中，当开关S闭合时，电流表A1的示数为0.6
A，则A2的示数为
A，通过灯L1的电流是
A，通过灯L2的电流是
A。
5．(北部湾中考)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1
A，电流表A2的示数是0.3
A，则电流表A的示数是(　　　)
A．0.1
A
B．0.2
A
C．0.3
A
D．0.4
A

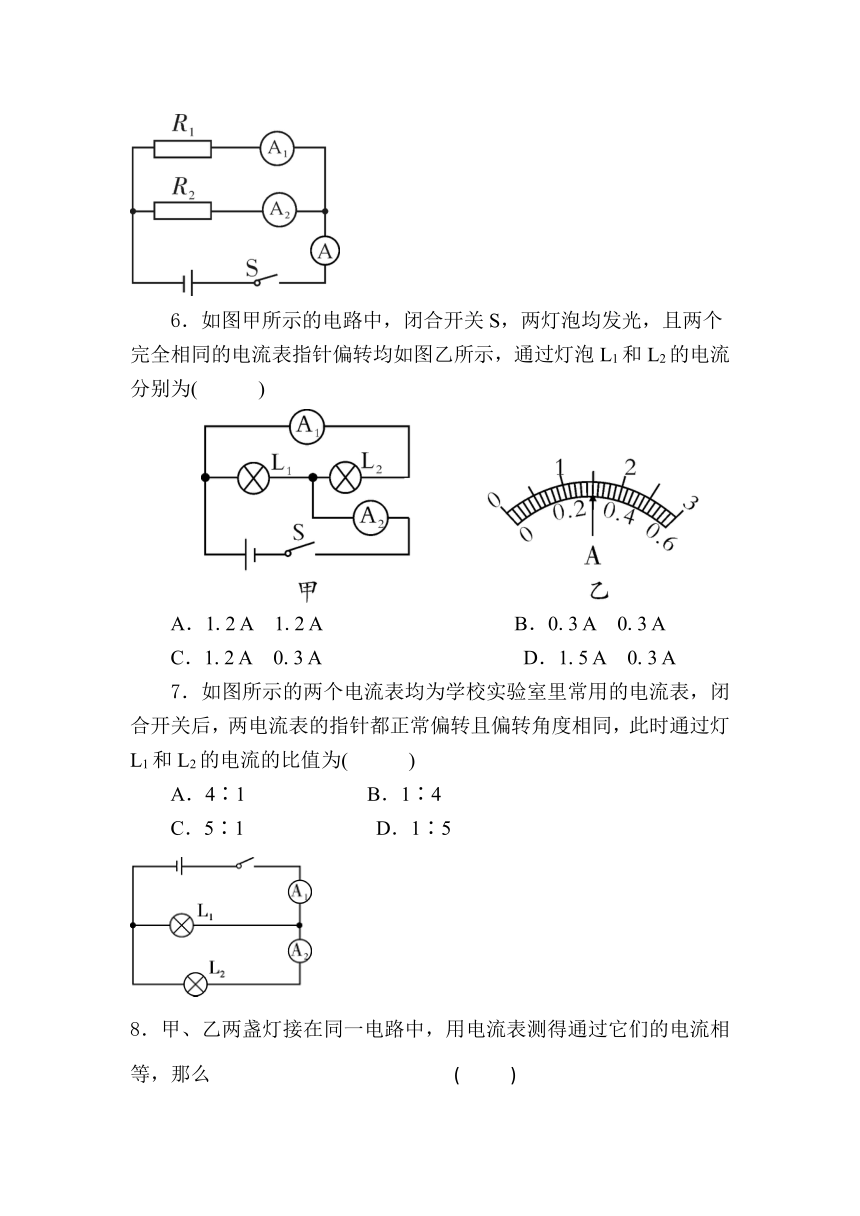

6．如图甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为(　　　)
A．1.2
A　1.2
A
B．0.3
A　0.3
A
C．1.2
A　0.3
A
D．1.5
A　0.3
A
7．如图所示的两个电流表均为学校实验室里常用的电流表，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时通过灯L1和L2的电流的比值为(　　　)
A．4∶1
B．1∶4
C．5∶1
D．1∶5
8．甲、乙两盏灯接在同一电路中，用电流表测得通过它们的电流相等，那么
(　
　)
A．两灯一定串联
B．两灯一定并联
C．两灯可以是串联，也可以是并联
D．以上都不正确
9．如图所示，当只闭合S1时，电流表的示数I1＝0.2
A，当S1、S2都闭合时，电流表的示数变化了0.3
A，此时干路中的电流为I2，则
(　　)
A．I1∶I2＝2∶3
B．流过L2灯的电流为0.3
A
C．流过L1、L2的电流之比为2∶5
D．S2由闭合变为断开时，流过L1的电流变大
10．在探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图1所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
(1)小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，
，重新进行实验。
(2)小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转。则电流表连接存在的错误是
。
(3)老师收集到几个组的数据如表：
组别
L1规格
L2规格
IA/A
IB/A
IC/A
1
甲
甲
0.12
0.12
0.23
2
乙
丙
0.15
0.20
0.35
3
甲
丁
0.12
0.14
0.26
4
甲
丁
0.16
0.18
0.30
对于测量数据的相关分析，以下说法正确的两个是
。
A．第1组的数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第4组数据的偏差可能是电流表未调零引起的
参考答案
知识点:
1.
相等
I＝I1＝I2
2.
之和
I＝I1＋I2
练习：
1、D
2、C
3、A
4、0.6
0.6
0.6
5、D
6、C
7、D
8、C
9、B
10、改接小量程
“＋”“－”接线柱接反了
CD
