北师大版九年级上册物理 第11章 简单电路 单元测试(含答案)

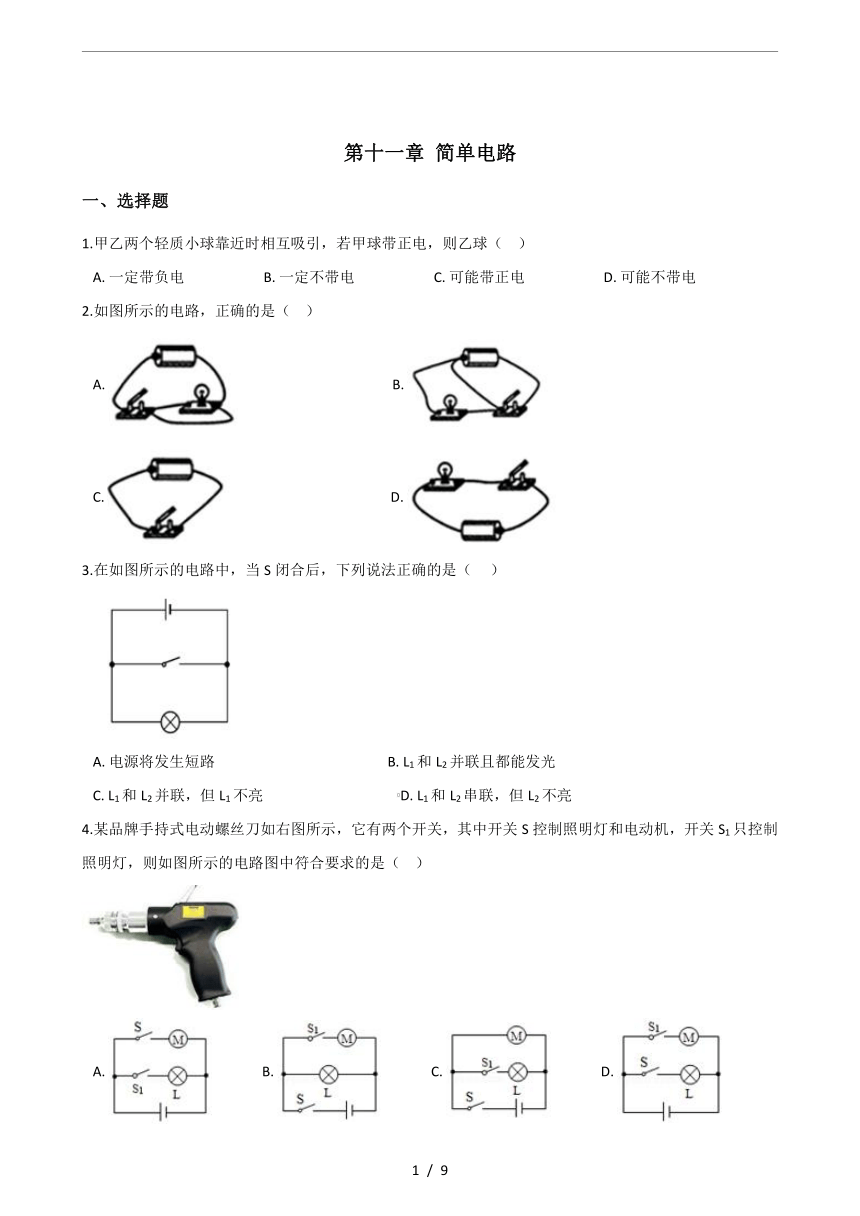

第十一章
简单电路
一、选择题
1.甲乙两个轻质小球靠近时相互吸引，若甲球带正电，则乙球（??
）
A.?一定带负电???????????????????????B.?一定不带电???????????????????????C.?可能带正电???????????????????????D.?可能不带电
2.如图所示的电路，正确的是（??
）
A.??????????????????????????????????????????????B.?
C.???????????????????????????????????????????????D.?
3.在如图所示的电路中，当S闭合后，下列说法正确的是（???
）
A.?电源将发生短路??????????????????????????????????????????????????B.?L1和L2并联且都能发光
C.?L1和L2并联，但L1不亮???????????????????????????????????????D.?L1和L2串联，但L2不亮
4.某品牌手持式电动螺丝刀如右图所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，则如图所示的电路图中符合要求的是（??
）
A.???????????????B.???????????????C.???????????????D.?

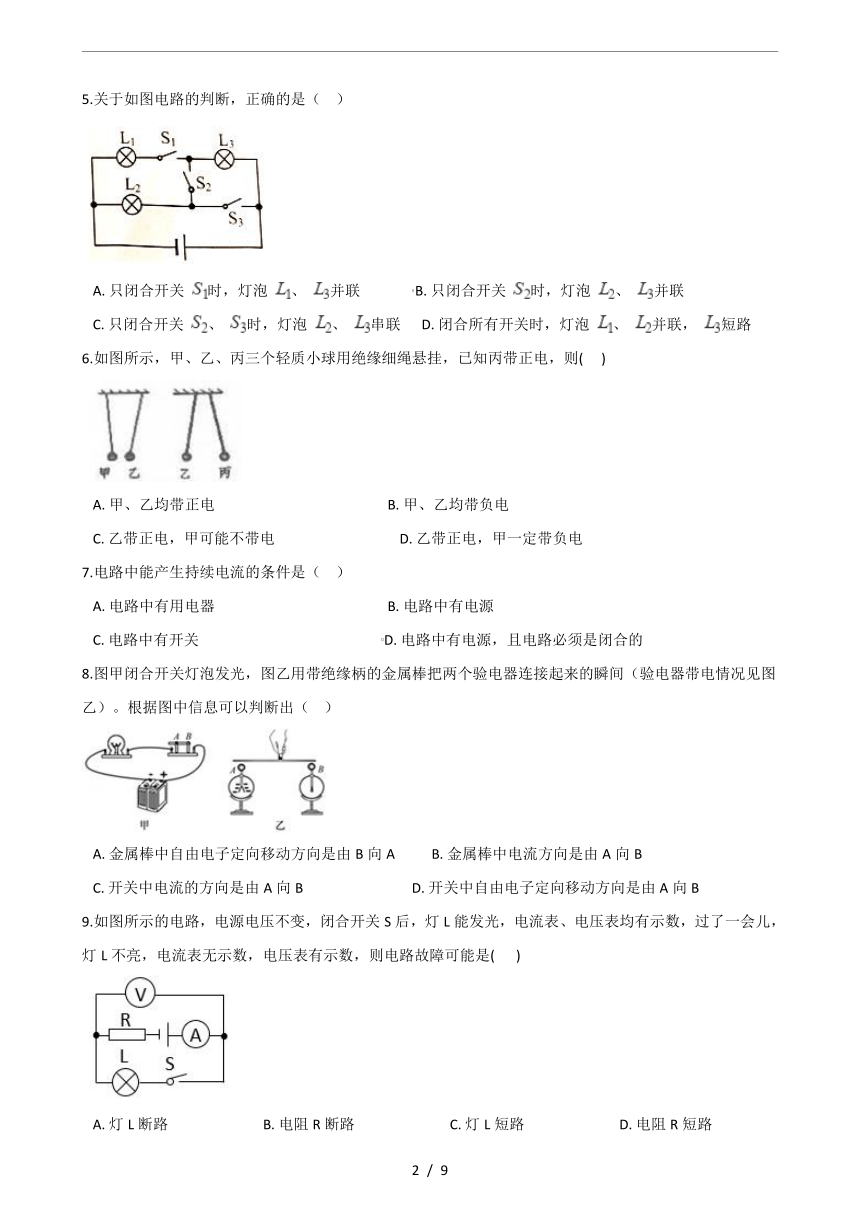

5.关于如图电路的判断，正确的是（??
）
A.?只闭合开关
时，灯泡
、
并联???????????????B.?只闭合开关
时，灯泡
、
并联
C.?只闭合开关
、
时，灯泡
、
串联??????D.?闭合所有开关时，灯泡
、
并联，
短路
6.如图所示，甲、乙、丙三个轻质小球用绝缘细绳悬挂，已知丙带正电，则(???
)
A.?甲、乙均带正电??????????????????????????????????????????????????B.?甲、乙均带负电
C.?乙带正电，甲可能不带电????????????????????????????????????D.?乙带正电，甲一定带负电
7.电路中能产生持续电流的条件是（??
）
A.?电路中有用电器??????????????????????????????????????????????????B.?电路中有电源
C.?电路中有开关?????????????????????????????????????????????????????D.?电路中有电源，且电路必须是闭合的???
8.图甲闭合开关灯泡发光，图乙用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙）。根据图中信息可以判断出（??
）
A.?金属棒中自由电子定向移动方向是由B向A??????????B.?金属棒中电流方向是由A向B
C.?开关中电流的方向是由A向B???????????????????????????????D.?开关中自由电子定向移动方向是由A向B
9.如图所示的电路，电源电压不变，闭合开关S后，灯L能发光，电流表、电压表均有示数，过了一会儿，灯L不亮，电流表无示数，电压表有示数，则电路故障可能是(????
)
A.?灯L断路???????????????????????????B.?电阻R断路???????????????????????????C.?灯L短路???????????????????????????D.?电阻R短路

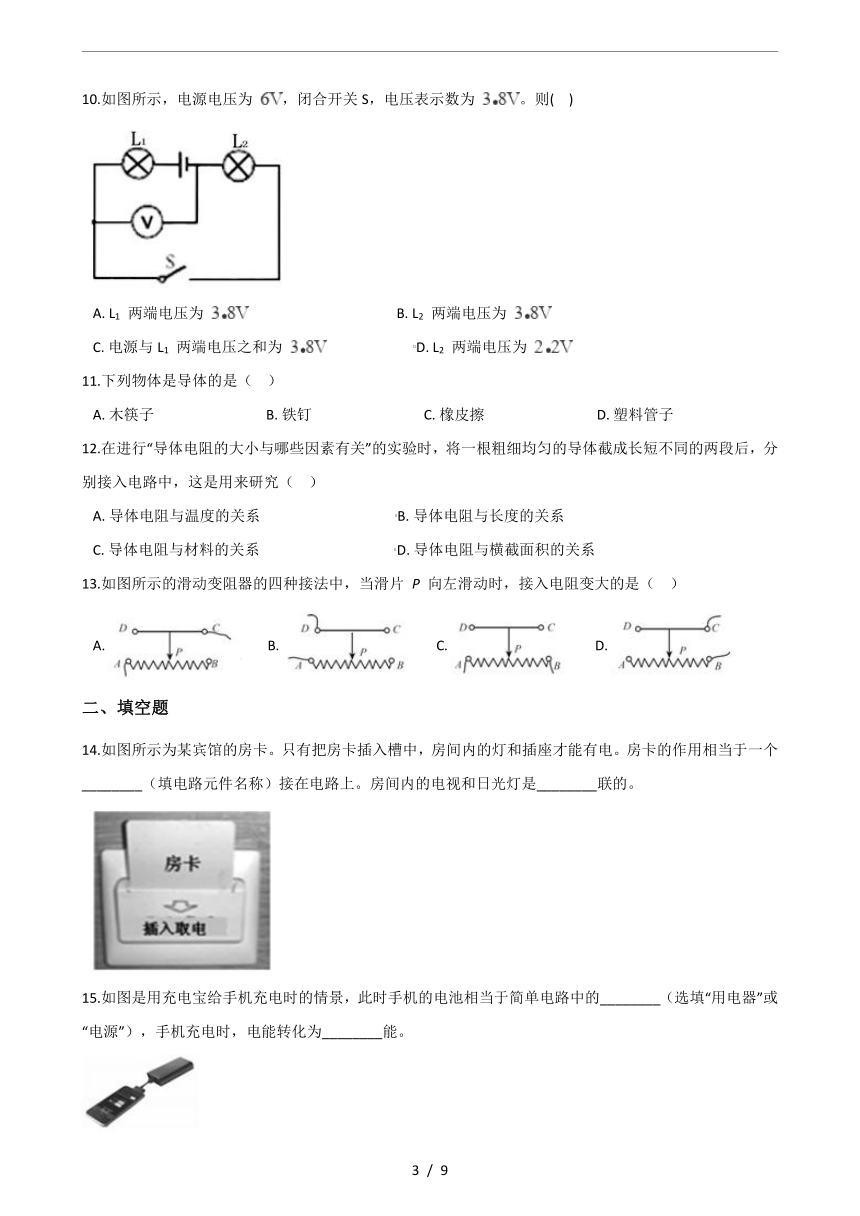

10.如图所示，电源电压为
，闭合开关S，电压表示数为
。则(??
)
A.?L1
两端电压为
???????????????????????????????????????????B.?L2
两端电压为
C.?电源与L1
两端电压之和为
?????????????????????????D.?L2
两端电压为
11.下列物体是导体的是（??
）
A.?木筷子????????????????????????????????B.?铁钉????????????????????????????????C.?橡皮擦????????????????????????????????D.?塑料管子
12.在进行“导体电阻的大小与哪些因素有关”的实验时，将一根粗细均匀的导体截成长短不同的两段后，分别接入电路中，这是用来研究（??
）
A.?导体电阻与温度的关系???????????????????????????????????????B.?导体电阻与长度的关系
C.?导体电阻与材料的关系???????????????????????????????????????D.?导体电阻与横截面积的关系
13.如图所示的滑动变阻器的四种接法中，当滑片
P
向左滑动时，接入电阻变大的是（??
）
A.????????B.????????C.????????D.?
二、填空题
14.如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个________（填电路元件名称）接在电路上。房间内的电视和日光灯是________联的。
15.如图是用充电宝给手机充电时的情景，此时手机的电池相当于简单电路中的________（选填“用电器”或“电源”），手机充电时，电能转化为________能。

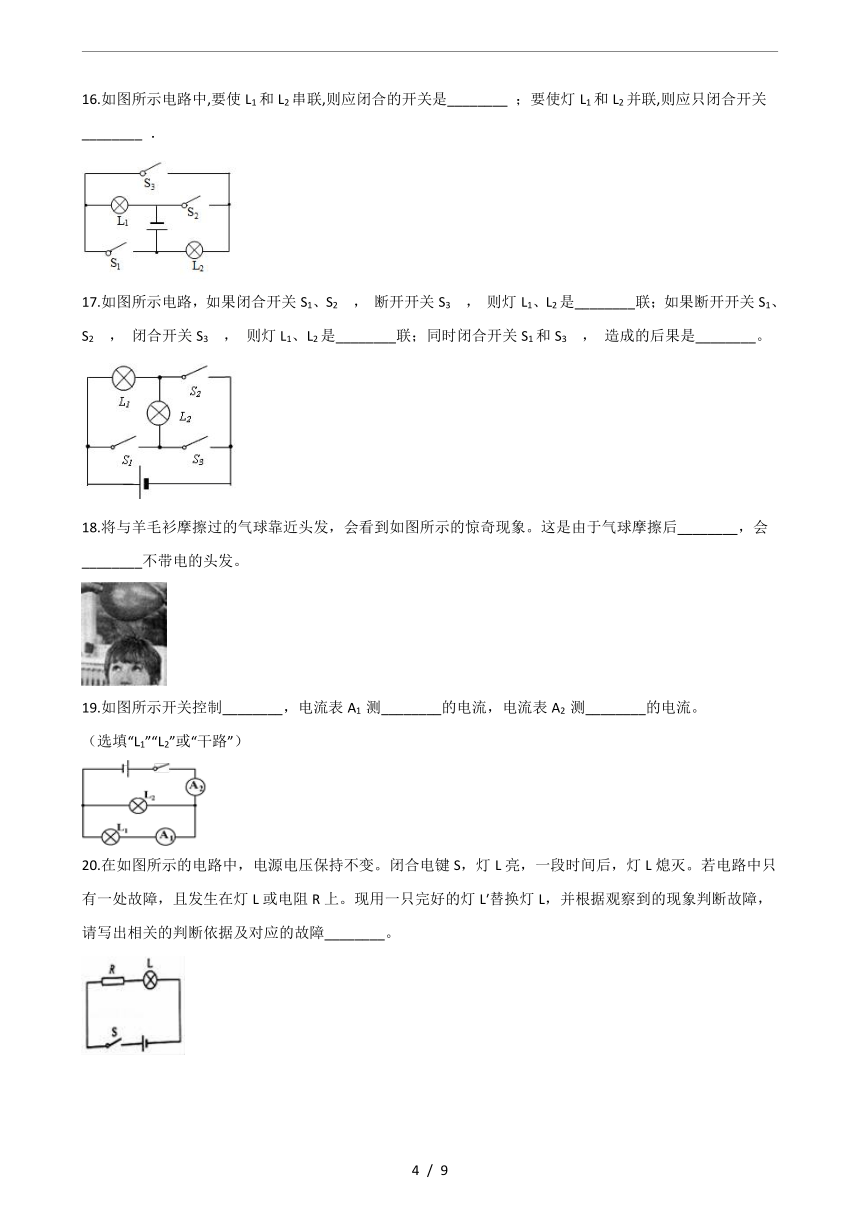

16.如图所示电路中,要使L1和L2串联,则应闭合的开关是________
；要使灯L1和L2并联,则应只闭合开关________
．
17.如图所示电路，如果闭合开关S1、S2
，
断开开关S3
，
则灯L1、L2是________联；如果断开开关S1、S2
，
闭合开关S3
，
则灯L1、L2是________联；同时闭合开关S1和S3
，
造成的后果是________。
18.将与羊毛衫摩擦过的气球靠近头发，会看到如图所示的惊奇现象。这是由于气球摩擦后________，会________不带电的头发。
19.如图所示开关控制________，电流表A1
测________的电流，电流表A2
测________的电流。
（选填“L1”“L2”或“干路”）
20.在如图所示的电路中，电源电压保持不变。闭合电键S，灯L亮，一段时间后，灯L熄灭。若电路中只有一处故障，且发生在灯L或电阻R上。现用一只完好的灯L′替换灯L，并根据观察到的现象判断故障，请写出相关的判断依据及对应的故障________。
21.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯________(选填“L1”或“L2”)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是________(
选填“L1短路”.“L1断路”或“L2断路”)。
22.一般情况下，下列物品：1、橡皮擦；2、铅笔芯；3、塑料尺；4、钢尺；5、盐水；6、食用油，其中属于导体的是________，属于绝缘体的是________。(只填序号)
23.家庭照明电路的电压是________?；大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、________?和横截面积。
24.如图所示的电阻箱接入电路的电阻是________Ω。
三、作图题
25.如图是手电筒的结构示意图，请画出它的电路图．
26.如图所示，试在两个“○”内选填“电压表”和“电流表”的符号，使开关S闭合时两灯组成并联电路。
27.如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小。
四、实验探究题
28.小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。
（2）小明完成实验后，并把数据记录在下表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据得出两个实验结论：
①串联电路两端的电压________各部分电路两端电压之和。
②串联电路中，各部分电路两端电压相等。
（3）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________。另外，小明的实验在设计方案上还存在另一个不足之处是________。
（4）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测
两端的电压时，电压表所接的
B接点不动，只断开A接点，并把接线改接到
C接点上，这个方法________（选填“能”或“不能”
）测出
两端的电压，理由是________。
29.为了探究并联电路的电流规律，小明做了如下的实验。
（1）在连接电路时，开关应处于________状态。
（2）小明先将电流表接在L1支路上，闭合开关后，看到灯
发光，但灯
不发光，电流表的示数为零，电路故障是________。
（3）排除故障后，她测出了
、
支路和干路上的电流分别为
、
和
，电流表示数如图中甲、乙、丙所示，可读出:
，
________A，=________A。
根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:________（写出关系式即可)。
（4）小敏连接了如图的实物连接图，此时，电流表测的是________(“
”、“
”、“干路”)
的电流。若要测灯
的电流，请你在图上只改动一根导线，完成电路的连接。(在需改动的导线上打“×”，再画出重新连接后的导线)________。
30.小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动
小红按照如图所示的电路,用导线把一只开关和两个小灯泡逐一顺次连接起来。
（1）开关闭合并且两灯都发光时,取下其中
,可观察到________?现象。
（2）断开开关后可观察到________现象。
（3）以上两个现象说明了串联电路________?,开关控制整个电路的工作这两个特点。
（4）小明按照如图所示的电路,用导线把一只开关和两个小灯泡逐一顺次连接后,刚将最后一根导线接好,
就亮了,但
没亮
他们在实验操作中不当之处是：________?。
（5）关于
没亮,小明认为
的灯丝烧断了,但小红说
的灯丝没烧断.你应该支持的________观点,理由是________。
参考答案
一、选择题
1.
D
2.
D
3.
A
4.
C
5.
D
6.
C
7.
D
8.
D
9.
A
10.
B
11.
B
12.
B
13.
D
二、填空题
14.
开关；并联
15.
用电器；化学
16.
S3
；S2、S1
17.
并；串；电源短路烧坏电源
18.
带电；吸引
19.
干路；L1
；干路
20.
若灯L’亮，则灯L可能短路、可能断路；若灯L’不亮，则电阻R断路
21.
L1；L1断路
22.
2、4、5；1、3、6
23.220V；长度
24.
1783
三、作图题
25.
26.
解：如图所示：
27.
解：如图所示：
四、实验探究题
28.
（1）对电压表进行调零
（2）=
（3）选用了规格相同的灯泡做实验；只测出了一组实验数据，实验次数太少
（4）不能；电压表的正负接线柱接反了
29.
（1）断开
（2）L1断路
（3）0.52；0.1；I=I1+I2
（4）干路
；
30.
（1）L2不发光
（2）两灯都不发光
（3）各用电器相互影响
（4）开关未处于断开状态，且L1短路
（5）小红；串联电路中各用电器相互影响
