北师大版九年级物理12.1-学生实验：探究――电流和电压、电阻的关系(共26张PPT)

(共26张PPT)
欧
姆定
律
第十二章
课前展示
小组必答题
电压
电源
阻碍
R
3、滑动变阻器是靠改变______________
___________
来改变电阻的。
接入电路中电
阻线的长度
4、将一根电阻线均匀拉长为原来的2倍，则电阻变为原来的______倍。
4
５、连接电路时开关应该_______,闭合开关前滑动变阻器滑片应放在__________处。
断开
阻值最大
6、
甲、乙两条粗细相同的电阻线，甲长20cm
,
乙长1.3
m
，比较它们电阻大小，正确的是
（
）
A.
甲大
B.
乙大
C.一样大
D.
无法确定
D

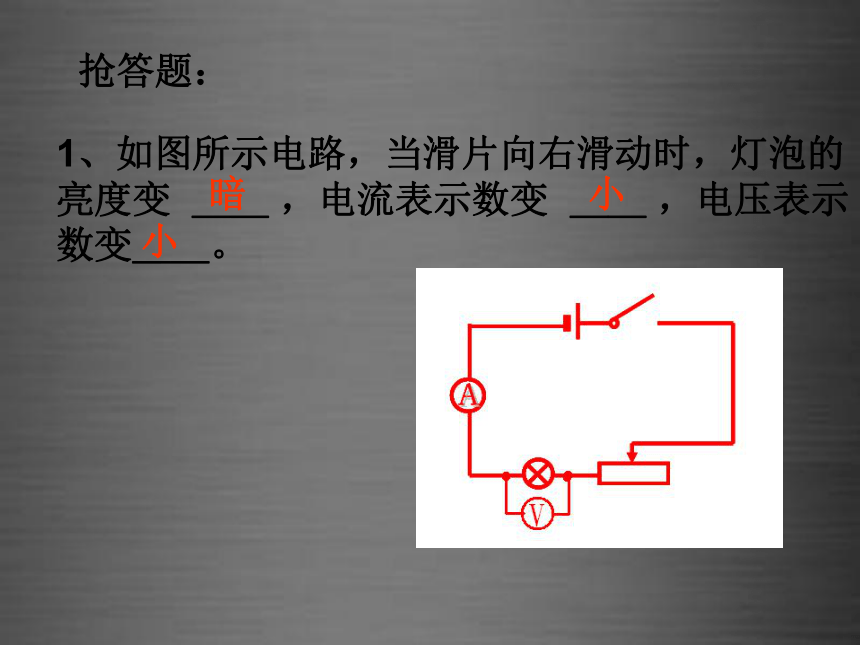

1、如图所示电路，当滑片向右滑动时，灯泡的亮度变
＿＿
，电流表示数变
＿＿
，电压表示数变＿＿。
抢答题：
暗
小
小
2、滑动变阻器的作用：
（1）改变电路中的电流和部分电路两端的电压。
（2）保护电路。

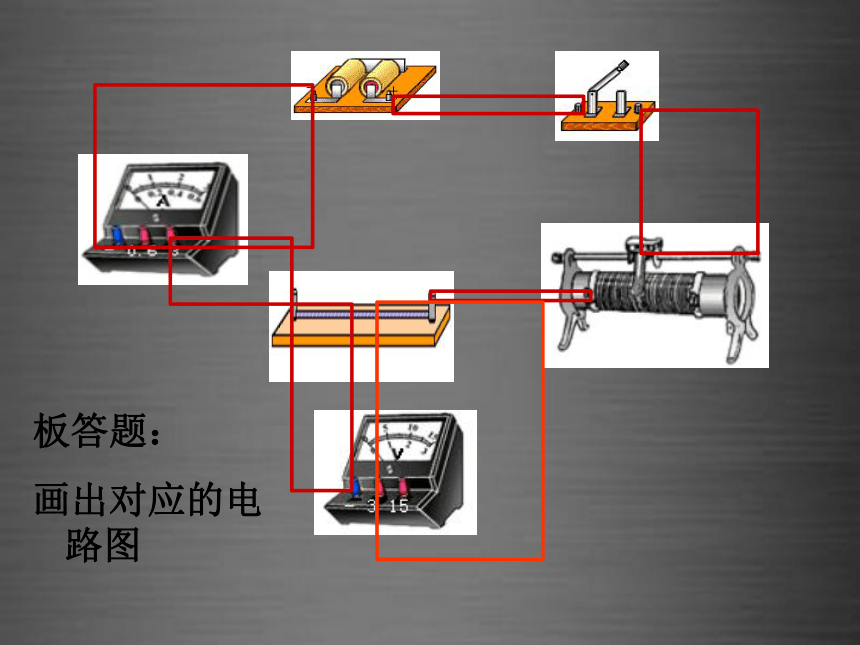

板答题：
画出对应的电路图
一、观察以下实验并思考
现象：用两节电池供电时，灯泡发光更____；分析：灯泡两端的电压增大，灯泡中的电流
随之_______。
亮
增大
观察思考

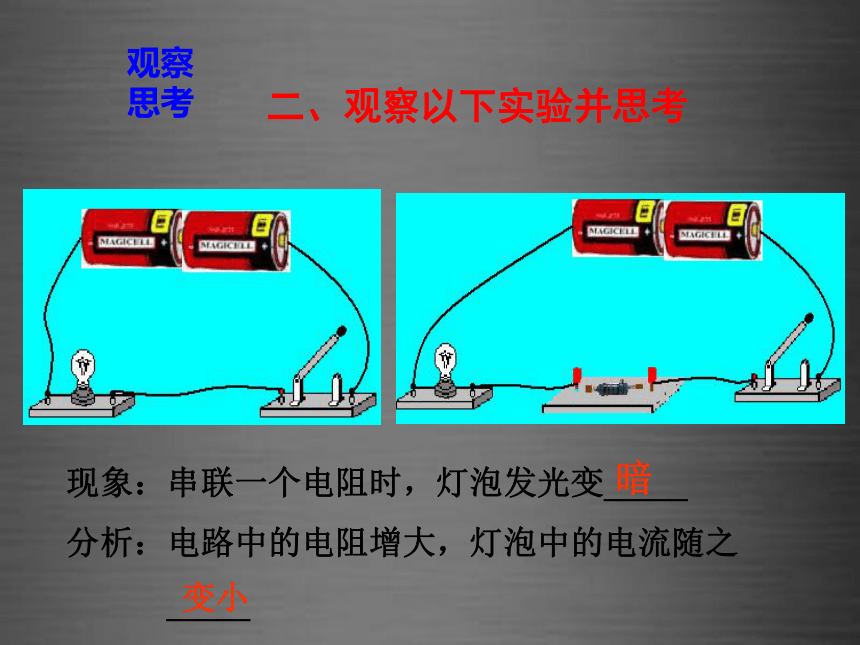

二、观察以下实验并思考
现象：串联一个电阻时，灯泡发光变_____
分析：电路中的电阻增大，灯泡中的电流随之
_____
变小
暗
从以上实验我们看到：
电路中的电流与
电压
和电阻有关系。电路中的电流随电压的增大而增大，随电阻的增大而减小。
那么，它们之间究竟有着怎样的定量关系呢？
本节课我们通过实验来探究这个关系。
第一节
探究电流与电压、电阻的关系
探
究
过
程
电流同时受电压、电阻两个因素的影响，我们该用什么方法来研究每一个因素是怎样影响的呢？
确定研究方法：
控制变量法
具体做法：
2.控制
不变，探究电流与电阻的关系。
1.控制
不变，探究电流与电压的关系。
电阻
电压
自主探究合作交流展示汇报
器材：
如何方便的改变电阻两端的电压？
设计电路：
电阻
电流
电压
→定值电阻
→电压表
→电流表
串联一个滑动变阻器
A
V
进行实验：
1、按电路图连接实物图
2、保持电阻
R=5Ω
不变，调节变阻器使电阻两端的电压分别为
0.5V、1V、2V，读出此时相应的电流值，并把数据填入表格中：
3、分析数据，得出结论：
在电阻不变时，导体中的电流跟导体两端的电压成正比。
0.1
0.2
0.4
0
0.1
0.4
0.2
0.5
1
2
U∕V
I∕A
0.3
1.5
探
究
过
程
讨论
要探究当电压一定时，电流与电阻的关系，应如何设计实验方案？
1、设计电路图？
2、怎样改变电阻大小？
3、怎样控制电阻两端电压不变？
进行实验：
1、
电阻分别换用
R=5
Ω、10
Ω、20Ω,
调节变阻器使电阻两端的电压保持U=2V不变，读出此时相应的电流值，并把数据填入表格中：
2、分析数据，得出结论：
在电压不变时，导体中的电流跟导体的电阻成反比
0.1
0.2
0.4
0
0.1
0.2
0.4
5
10
20
R/
Ω
I/A
0.3
15
课堂知识回顾
一、电流和电压的关系
在电阻不变时，导体中的电流跟导体两端的电压成正比。
二、电流和电阻的关系
在电压不变时，导体中的电流跟导体的电阻成反比。
随堂反馈：
1、研究电流跟电阻、电压的关系，用如图所示电路，请回答下列问题：
①在连接电路时，开关应　　。在开关闭合前，滑动变阻器的滑片要移到　端（Ａ或D），起到　　　　　作用。
Ａ
D
②在研究电流跟电压的关系时，应保持　　　不变，当电阻两端电压要从１Ｖ增大到２Ｖ时，滑动变阻器的滑片要向　端移动。
③在研究电流跟电阻的关系时，应保持　　不变。当R=5Ω换成R=10Ω后，下一步的操作是_______________________________
断开
保护电路
电阻
D
A
电压
调节滑动变阻器使电压表示数不变
2、某同学在做研究电流跟电压、电阻关系的实验时，得到下表两组数据
①分析左表数据，可得结论：
②分析右表数据，可得结论：
在电阻不变的情况下，导体上的电流跟导体两端的电压成正比。
在电压不变的情况下，导体上的电流跟导体的电阻成反比。
3、一段导体两端电压为2V时通过的电流是0.5A，当电压为4V时通过的电流是____A。
1
4、电压不变时，当电阻的阻值是10Ω时通过的电流是1.5A，当接入的阻值是20Ω时，通过的电流是____A。
0.75
5、在某导体的两端加
2
V电压时，通过的电流是
0.5A，
若导体两端的电压增加到
10
V时，则
（
）
A、导体的电阻和通过导体的电流都增大
B、导体的电阻和通过导体的电流都变小
C、导体的电阻和通过导体的电流都不变
D、导体的电阻不变，通过导体的电流增大
D
6、在保持电路电压不变的情况下，电路的电阻增大到原来的
2倍时，通过电路的电流
到原来的
。
7、在研究电流跟电压、电阻关系的实验中，得到以下数据，请根据实验得到的结论，将表中空白处的数据填上
减小
一半
3
2
0.5
1
讨论:
1、探究“电流和电压关系”时，为什么用定值电阻而不用小灯泡呢？
2、这两次实验中滑动变阻器的主要作用分别是什么？
作业：
1、复习本节知识点
2、完成书后习题
