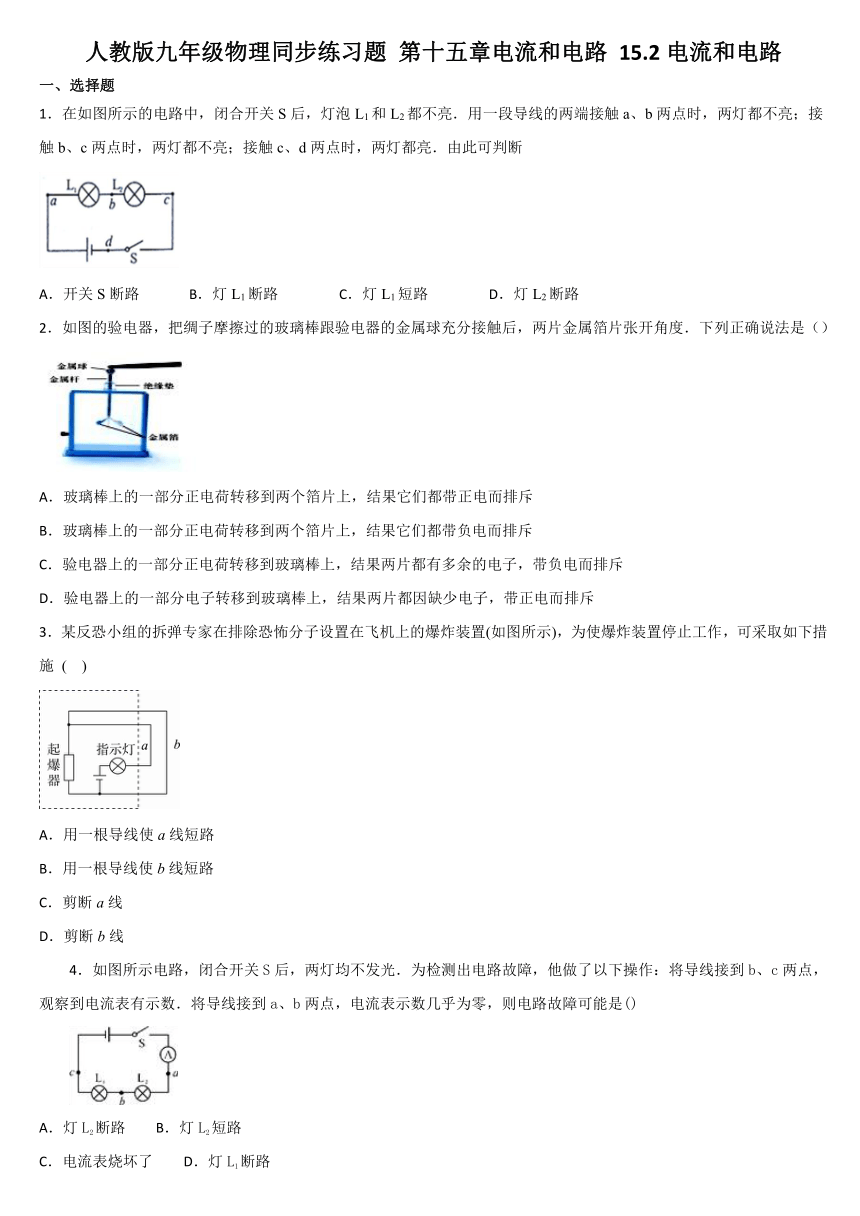

人教版九年级物理同步练习题 第十五章 15.2电流和电路

人教版九年级物理同步练习题
第十五章电流和电路
15.2电流和电路
一、选择题
1．在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮．由此可判断
A．开关S断路
B．灯L1断路
C．灯L1短路
D．灯L2断路
2．如图的验电器，把绸子摩擦过的玻璃棒跟验电器的金属球充分接触后，两片金属箔片张开角度．下列正确说法是（）
A．玻璃棒上的一部分正电荷转移到两个箔片上，结果它们都带正电而排斥
B．玻璃棒上的一部分正电荷转移到两个箔片上，结果它们都带负电而排斥
C．验电器上的一部分正电荷转移到玻璃棒上，结果两片都有多余的电子，带负电而排斥
D．验电器上的一部分电子转移到玻璃棒上，结果两片都因缺少电子，带正电而排斥
3．某反恐小组的拆弹专家在排除恐怖分子设置在飞机上的爆炸装置(如图所示)，为使爆炸装置停止工作，可采取如下措施
(
)
A．用一根导线使a线短路
B．用一根导线使b线短路
C．剪断a线
D．剪断b线
4．如图所示电路，闭合开关S后，两灯均不发光．为检测出电路故障，他做了以下操作：将导线接到b、c两点，观察到电流表有示数．将导线接到a、b两点，电流表示数几乎为零，则电路故障可能是()
A．灯L2断路
B．灯L2短路
C．电流表烧坏了
D．灯L1断路

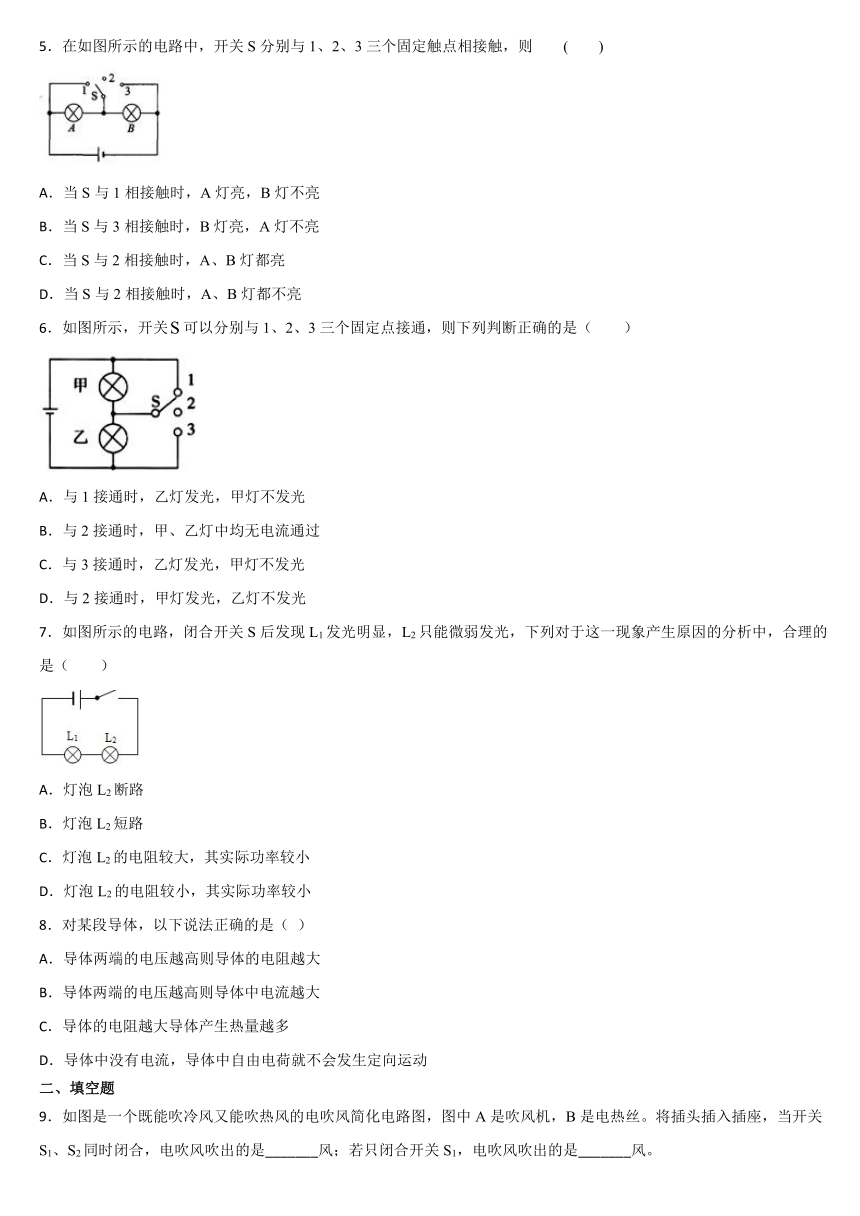

5．在如图所示的电路中，开关S分别与1、2、3三个固定触点相接触，则
(
)
A．当S与1相接触时，A灯亮，B灯不亮
B．当S与3相接触时，B灯亮，A灯不亮
C．当S与2相接触时，A、B灯都亮
D．当S与2相接触时，A、B灯都不亮
6．如图所示，开关可以分别与1、2、3三个固定点接通，则下列判断正确的是（
）
A．与1接通时，乙灯发光，甲灯不发光
B．与2接通时，甲、乙灯中均无电流通过
C．与3接通时，乙灯发光，甲灯不发光
D．与2接通时，甲灯发光，乙灯不发光
7．如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（　　）
A．灯泡L2断路
B．灯泡L2短路
C．灯泡L2的电阻较大，其实际功率较小
D．灯泡L2的电阻较小，其实际功率较小
8．对某段导体，以下说法正确的是（
）
A．导体两端的电压越高则导体的电阻越大
B．导体两端的电压越高则导体中电流越大
C．导体的电阻越大导体产生热量越多
D．导体中没有电流，导体中自由电荷就不会发生定向运动
二、填空题

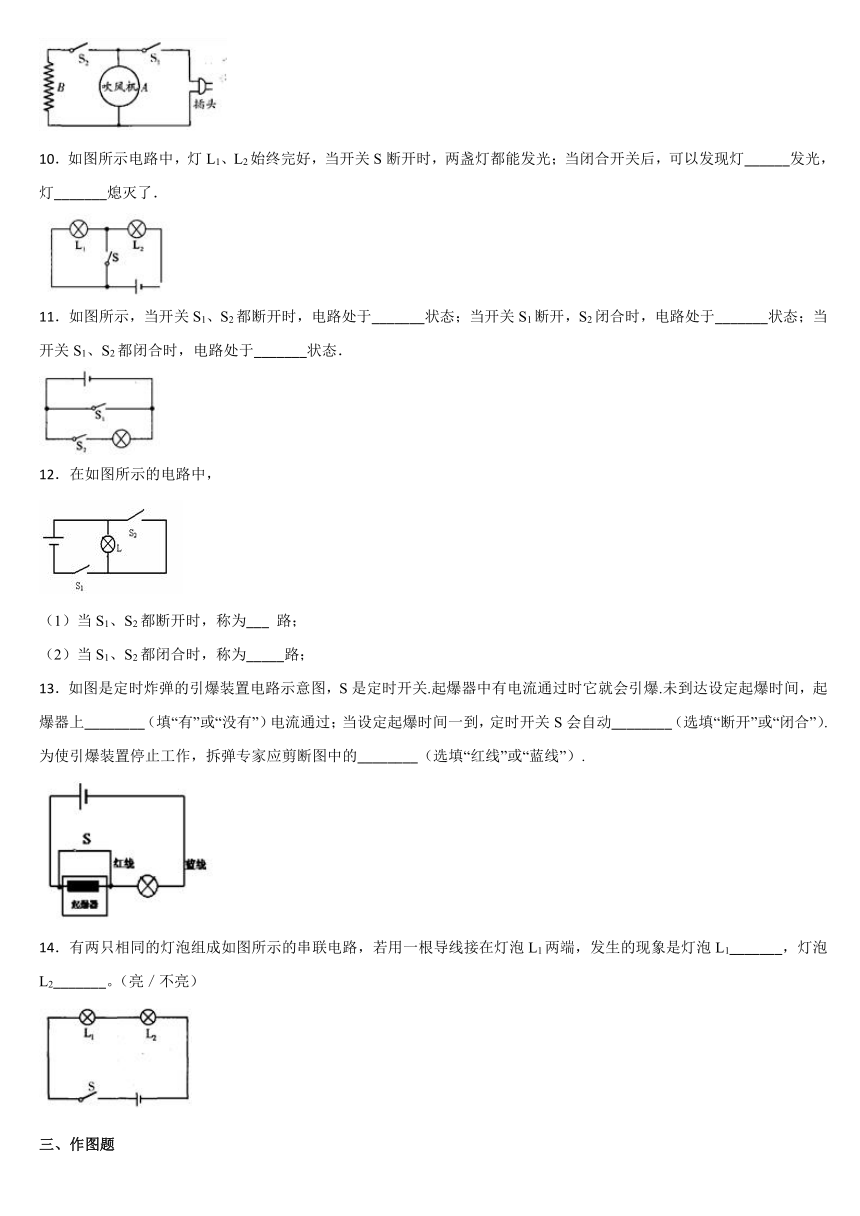

9．如图是一个既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是_______风；若只闭合开关S1，电吹风吹出的是_______风。
10．如图所示电路中，灯L1、L2始终完好，当开关S断开时，两盏灯都能发光；当闭合开关后，可以发现灯______发光，灯_______熄灭了．
11．如图所示，当开关S1、S2都断开时，电路处于_______状态；当开关S1断开，S2闭合时，电路处于_______状态；当开关S1、S2都闭合时，电路处于_______状态．
12．在如图所示的电路中，
（1）当S1、S2都断开时，称为___
路；
（2）当S1、S2都闭合时，称为_____路；
13．如图是定时炸弹的引爆装置电路示意图，S是定时开关.起爆器中有电流通过时它就会引爆.未到达设定起爆时间，起爆器上________（填“有”或“没有”）电流通过；当设定起爆时间一到，定时开关S会自动________（选填“断开”或“闭合”）.为使引爆装置停止工作，拆弹专家应剪断图中的________（选填“红线”或“蓝线”）.
14．有两只相同的灯泡组成如图所示的串联电路，若用一根导线接在灯泡L1两端，发生的现象是灯泡L1_______，灯泡L2_______。（亮／不亮）
三、作图题
15．按图所示的电路，在右画线框内出相应的电路图．
（____）
16．根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来_______．（导线不能有交叉）
四、实验题
17．电路的识别：
（1）根据如图1所示的实物电路，请你在方框内画出对应的电路图_______．
（2）如图2所示是小红同学连接的电路．如果合上开关，将会出现________现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线________，就能成为灯L1和L2串联的正确电路．
18．如图所示是小明连接的电路，闭合开关后，电子门铃不发声.对这一现象产生的原因，小明的猜测是可能是由于开关接触不好而断路.
（1）请你设计一种方法来验证小明的猜测是正确还是错误的.
____
（2）你的猜测：（请写出两条可能的原因）
①________；
②________.
19．给你个小灯泡、两个开关、电源和若干导线，请设计一电路，要求：
⑴两个灯泡互不影响;
⑵一开关断开后，无论另一开关是否闭合，两灯均不亮．
五、综合题
20．把两种不同材料的导线如铁线和铜线组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：
如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流______．②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流______各空格均选填“变大”、“变小、”、“不变”、“变为零”
这样的热电偶实际上是一个电源，它的电能是由______能转化而来．
热电偶电路可以把温度信号换成______信号，利用这种性质可以把热电偶做成______写出一种应用．
21．野营时，小红携带的手电筒不发光了，请你帮助找出原因．
（1）请根据图中手电筒的结构示意图，将电路图补画完整________________．
（2）写出手电筒不发光的三种可能原因．
①_______________________________________
②_______________________________________
③______________________________________
【参考答案】
1．A
2．D
3．C
4．D
5．C
6．A
7．D
8．BD
9．热
冷
10．
L2
L1
11．
断路
通路
短路
12．断
短路
13．
没有
断开
蓝线
14．
不亮
亮
15．
16．依据电路图连接实物图时，先串联后并联，从电路图中可以看出：两只灯泡并联，电流表A1测量总电流；电流表A2测量通过灯泡L2的电流．即从正极开始连接，经过开关、电流表A1、经灯泡L1回到负极；另一支经电流表A2和L2回到负极；两个电流表量程全部选择0~3
A．
17．
短路
b
18．[1]用一根导线直接连接到开关的两端，如果电子门铃响，则小明的猜测正确，否则错误；
[2]闭合开关后，电子门铃不发声，可能是电子门铃坏了；
[3]也可能是电池没电了．
19．
20．变小
变为零
内
电
温度计
21．
灯丝断了
电池没电了
开关接触不良
