11.1 简单电路（无答案）

一、简单电路
下列电路图中，两灯泡属并联的是，（ ）
2、如图2所示，当开关S1、S2断开时，电路处于 状态；当S1闭合、S2断开时，电路处于 状态；当S1、S2都闭合时，电路处于 状态。（填“通路”“短路”或“断路”）
3、如图3所示，灯L1、L2是 联。开关S1控制灯 ，开关S2控制灯 ，
4、如图4所示的电路中，只闭合S2时，则灯L1和L2 联，闭合S1、S3，断开S2时，则灯L1和L2 联，同时闭合S1、S2、S3时，将会发生的现象是 。
5．如图5所示是同学们在实验课上连接电路的一些情况，闭合开关后，出现电源短路的是 （ ）
6．在图6中所画的四个电路图中，有错误的是 （ ）
7．在图7所示的电路中，要使两灯都发光，则可以 （ ）
A．只闭合S1 B．只闭合S2
C．只闭合S3 D．闭合S1 、S2 、S3

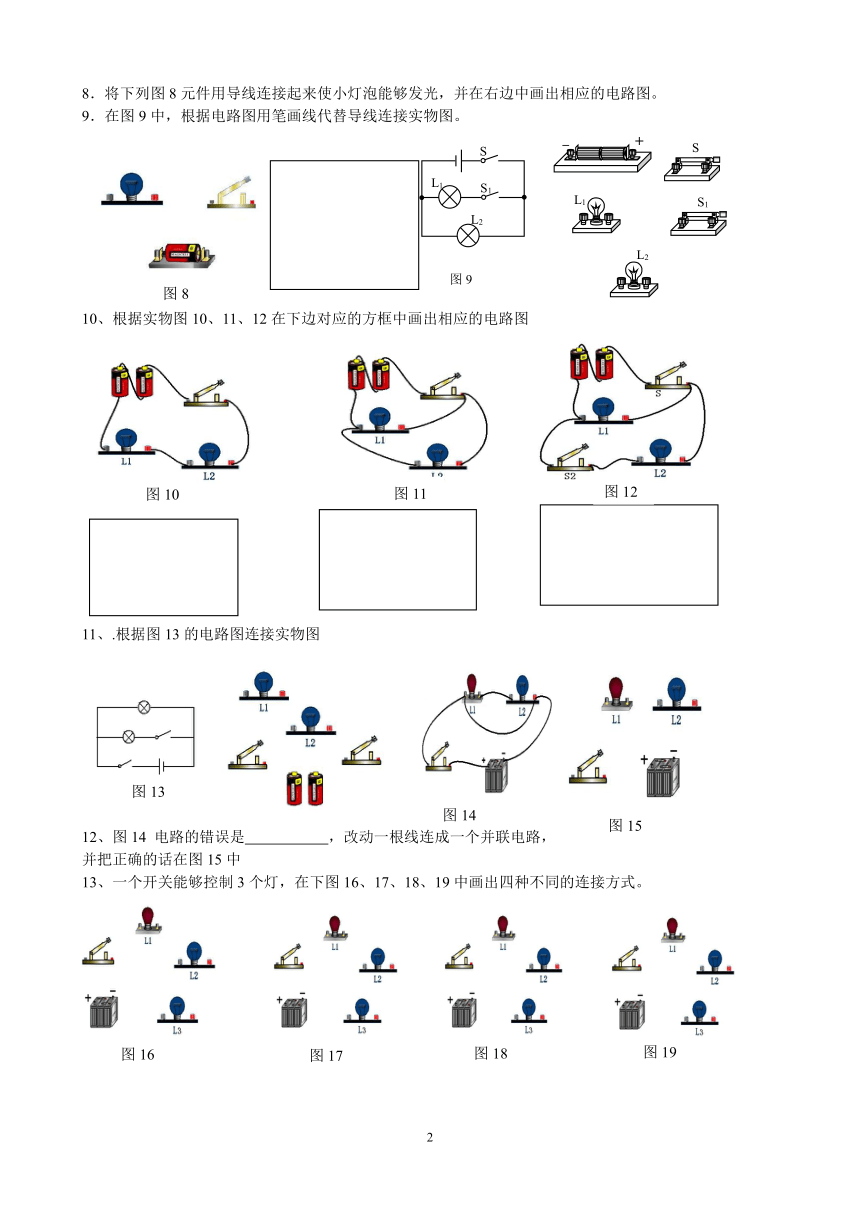

8．将下列图8元件用导线连接起来使小灯泡能够发光，并在右边中画出相应的电路图。
9．在图9中，根据电路图用笔画线代替导线连接实物图。
10、根据实物图10、11、12在下边对应的方框中画出相应的电路图
11、.根据图13的电路图连接实物图
12、图14 电路的错误是 ，改动一根线连成一个并联电路，
并把正确的话在图15中
13、一个开关能够控制3个灯，在下图16、17、18、19中画出四种不同的连接方式。
二、选择题：
1、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（ ）
3、有六种物品：金属小刀片、塑料直尺、2B铅笔芯、食盐水、眼镜片、橡皮小明将它们分成两类，如下表所示。他是按照物质的哪种属性进行分类的
第一类 第二类
金属小刀片、2B铅笔芯、食盐水、 塑料直尺、眼镜片、橡皮
A．状态 B．颜色 C．硬度 D．导电性、
4、金属导体形成电流的是（ ）
A、正电荷的自由移动 B、自由电子的定向移动
C、正离子的自由移动 D、负离子的自由移动
5、每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观．这些灯泡是 ( )
A．并联 B．串联 C．可能是串联，也可能是并联 D．无法判断
6、图1是小明连接的实验电路，他连接这个电路依据的电路图是图2中的( )
7、用一个开关同时控制电灯发光和电铃发声，则这两个用电器（ ）
A．一定是串联接入电路中　　　　　　 B．一定是并联接入电路中
C．可能串联也可能并联接入电路中　　 D．以上说法都不正确
8、如图所示的各电路中，两个灯泡属于并联的是（ ）
9、如图所示的四个电路中，与右边实物图对应的是（ ）
10、在如图所示的电路中，正确的电路组成的是（ ）
11、下列有关电流形成的说法中正确的是（ ）
A、电荷的移动便形成了电流
B、电路中只要接入了电源便一定能形成电流
C、金属导体中是由于自由电子发生定向移动便形成了电流
D、电流方向总是由电源的正极流向负极
12、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，其主要原因是（ ）
梳头时空气进入头发 B、梳子对头发有力的作用
C、梳头时，头发的毛囊会收缩 D、头发和梳子摩擦后，头发带同种电荷相互排斥
13、通常情况下，下列各组物质中，都属于绝缘体的是（　 ）
A．玻璃、油、大地 B．空气、油、塑料C．陶瓷、湿木材、橡胶D．空气、塑料、人体
三、作图题：
24、根据实物画出相应的电路图：
2、根据电路图连接实物：
3、要用一个开关同时来控制两个灯泡，应该怎样连接电路？请你画出两种不同接法的电路图。
4．如图1是用电流表测量通过灯L1的电流，下列符合要求的电路是 ( )
5．如图2所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
电源短路
B、电流表损坏
C、L1不亮
D、L2的灯丝烧断
6． 如图3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
7． 如图4是用电流表测量通过灯L1的电流，下列符合要求的电路是 ( )
8． 如图5所示的电路中，电流表测量的是 ( )
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
9．在图6所示的电路图中，能用电压表正确测出灯Ll两端电压的是( 　 )
10．请根据图7所示的电路，用笔画线作导线，将图8中的实物连接起来使之完整。
11．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图
9所示，产生这种情况的原因是 __________________________；另一
同学测量时，则发现指针偏转如图10所示，产生这种情况的原因是 __。
12．按电路图将实物连成电路。
13．在图中“○”处填上适当的电表符号。
14. 如图，闭合开关后，电流表、电压表示数如图所示，则通过灯L1的电流是_________A，通过灯L2电流是________A，若电源电压为6V，灯L1两端电压是_______V，灯L2两端电压是_______V。
15．如图所示电路，要使灯L1、L2串联，1应是___________表，2应是___________表，3应是_________表。要使灯L1、L2并联，1应是___________表，2应是___________表，3应是_________表。
16. 如图是滑动变阻器的结构示意图，若将BC接入电路，滑片向A端滑动，变阻器连入电路的阻值将_________________, 若将AC接入电路，滑片向B端滑动，变阻器连入电路的阻值将_________________,若将CD接入电路，滑片向A端滑动，变阻器连入电路的阻值将_________________，若将AB接入电路，滑片向A端滑动，变阻器连入电路的阻值将_________________(填“变大”、“变小”或“不变”)。
17. 如图，闭合开关，当滑动变阻器滑片向B端滑动时，灯L变暗，应将变阻器的__________或____________两个接线柱接在电路1、2两点间。
18. 如图，闭合开关，当滑动变阻器滑片向D端滑动时，电流表示数变小，应将变阻器的__________或____________两个接线柱接在电路1、2两点间，并且要使滑片向________端（填“A”或“B”）滑动。
19. 如图所示电路，闭合开关S，灯发光，电路正常，若将电压表与电流表交换位置后，电路可能出现的情况是 （ ）
电流表、电压表被烧毁
电压表示数接近电源电压
灯不发光
电流表示数接近零
20、某同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断 （ ）
A灯泡被短路 B开关被断开
C灯丝被烧断 D滑动变阻器被烧断
21、如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是 （ ）
A．电灯L1断路 B．电灯L2断路
C．电灯L1短路 D．电灯L2短路
22、如图所示电源的电压为6伏。当开关S闭合时，只有一只灯泡发光，且电压表示数为6伏。产生这一现象的原因可能是：（ ）
A.灯L1断路； B.灯L2断路；
C.灯L1短路； D.灯L2短路。
23、小明在探究串联电路电流规律的实验中，按图所示连好了电路，闭合开关后，发现L1、L2都不发光，电流表无示数．为了找出发生故障的原因，小明用电压表进行检测，发现b、c之间的电压为零，a、b与a、c之间的电压都为3V，则电路故障是
A．L1断路 B．L1短路 C．L2断路 D．L2短路
24. 在图所示的电路中，电源电压恒定，电阻R1 = R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ）
A ．R1短路 B．R1开路
C． R2短路 D．R2开路
图1
图4
图3
图2
图5
S1
S2
S3
L2
L1
图7
图9
L1
L2
S1
S
+
_
S1
L1
S
L2
图8
图10
图11
图12
图13
图13
图14
图15
图16
图17
图18
图19
图6
图7
图1
图2
图3
图4
图5
图6
图10
图9
图7
图8
L2
L1
S
L1
L2
S
L2
L1
S
L2
L1
S
第13题
第14题
第15题
A
V
L1
L2
S
