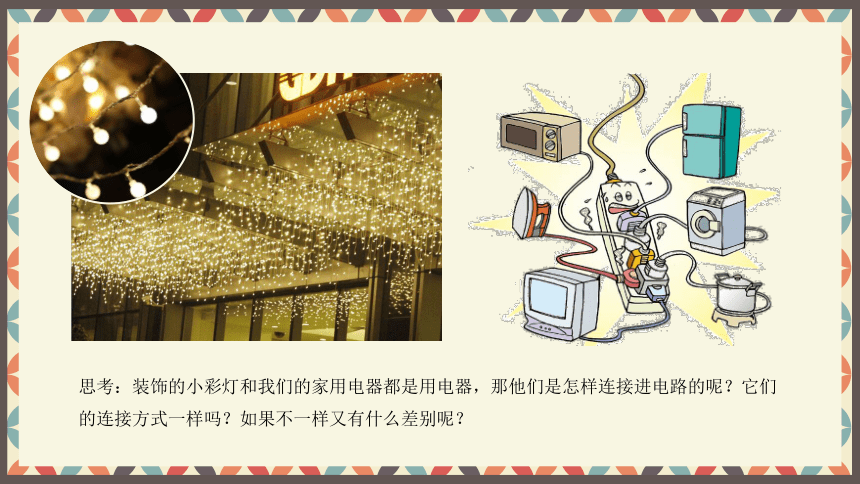

思考：装饰的小彩灯和我们的家用电器都是用电器，那他们是怎样连接进电路的呢？它们的连接方式一样吗？如果不一样又有什么差别呢？
思考：
坏了一两盏路灯并不影响其他路灯的工作。它们之间并没有相互影响！
答：由一个电源、一个用电器、一个开关用导线连接起来的电流路径就是最简单的电路。

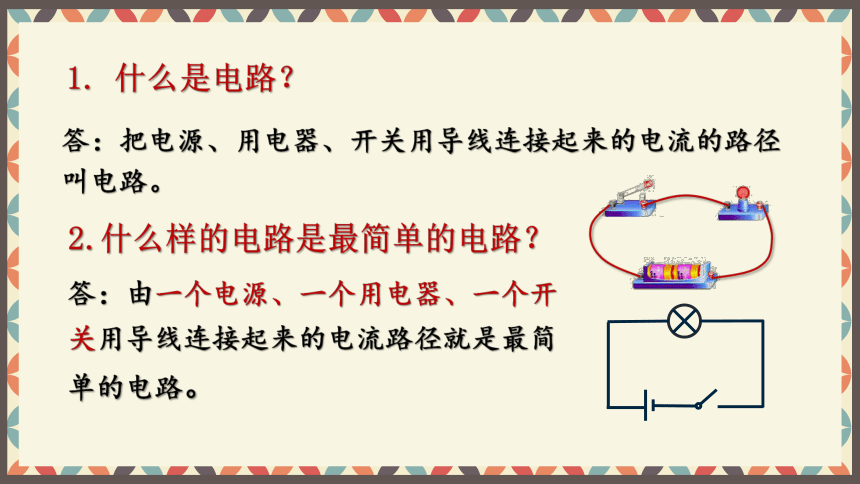

1.
什么是电路？
答：把电源、用电器、开关用导线连接起来的电流的路径叫电路。
2.什么样的电路是最简单的电路？
同学们能否用这些元件组成一个电路，使两个灯泡都发光呢？

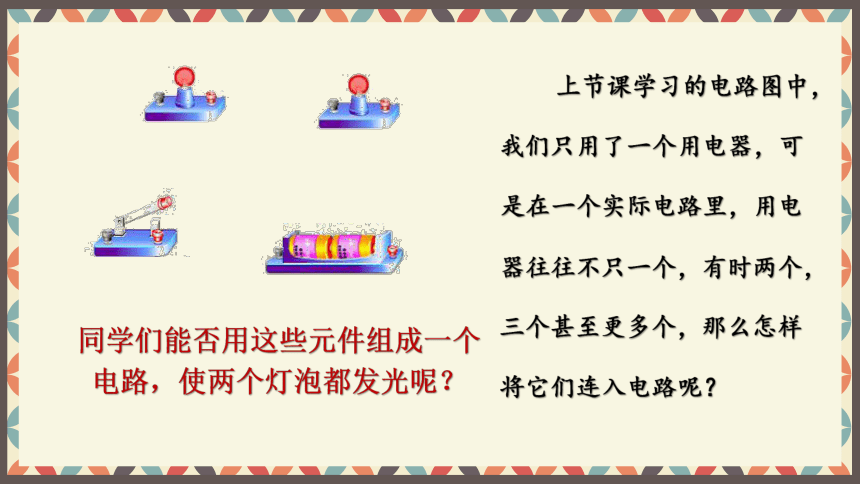

上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？

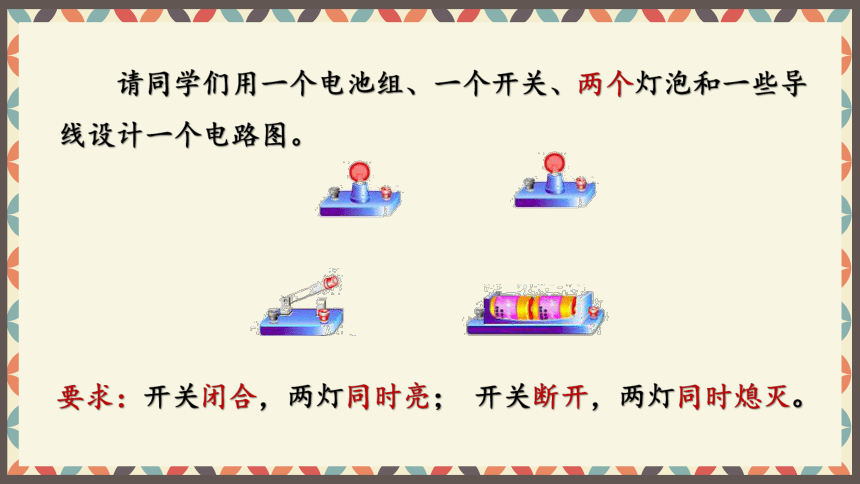

请同学们用一个电池组、一个开关、两个灯泡和一些导线设计一个电路图。
要求：开关闭合，两灯同时亮；
开关断开，两灯同时熄灭。

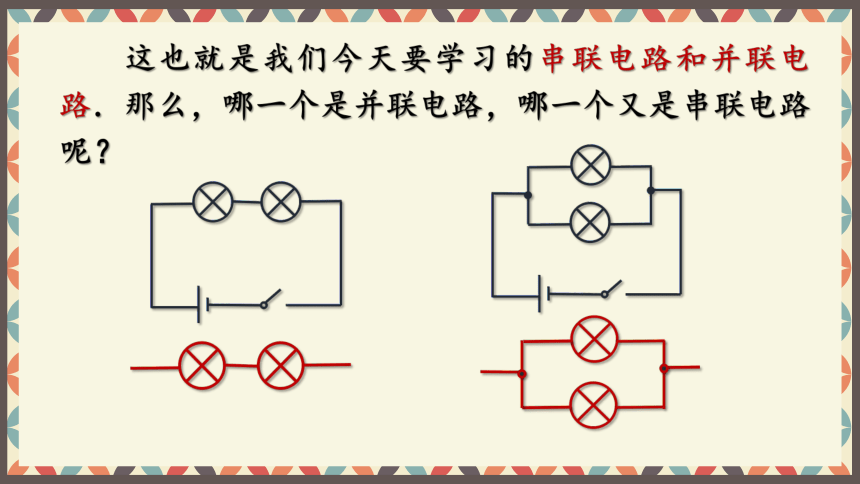

这也就是我们今天要学习的串联电路和并联电路．那么，哪一个是并联电路，哪一个又是串联电路呢？

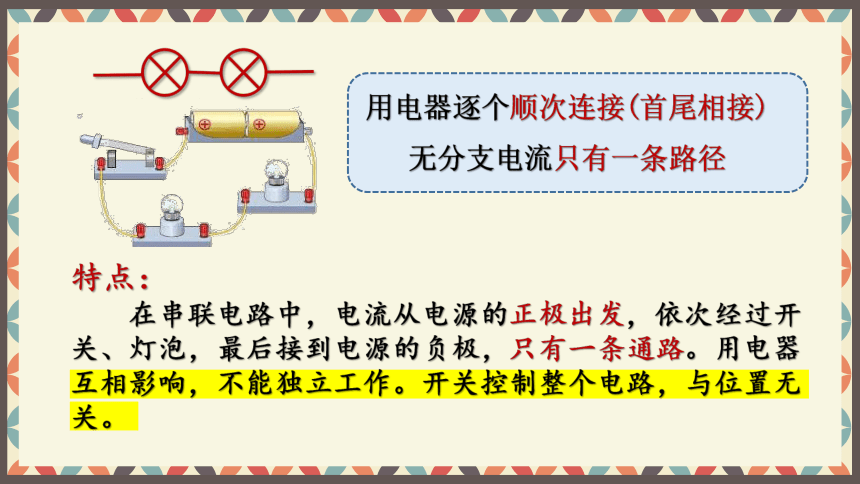

用电器逐个顺次连接(首尾相接)
无分支电流只有一条路径
特点：
在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极，只有一条通路。用电器互相影响，不能独立工作。开关控制整个电路，与位置无关。
用电器并列地连接在电路的两个点上
特点：
在并联电路中，电流有两条（或多条）
路径。用电器互不影响，能独立工作。干路开关控制整个电路，支路开关只控制这一条支路。
L2
L2
干路
干路
L1
L1
（L1所在支路）
（L2所在支路）
（两条支路共同使用）
如果用两个开关分别控制两个灯泡，又该怎样连接呢？

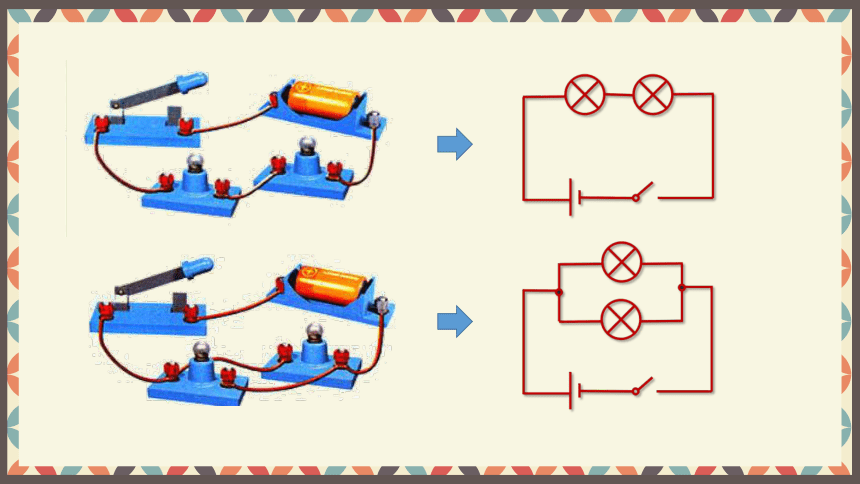

实物图：
电路图：
（课本42页）
电路的连接方式
连接特点
工作特点
开关控制特点
串联电路
并联电路
电路的
连接方式
用电器逐个顺次连接，无分支电流只有一条路径
可以控制整个电路，开关位置任意
用电器并列地连接在电路的两个点上
用电器之间相互影响，不能独立工作
某一支路断路时，其他支路上的用电器仍可工作
干路开关能够控制整个电路；支路开关只控制本支路
家里的用电器都可以单独工作；
互不影响，并联在电路中！
