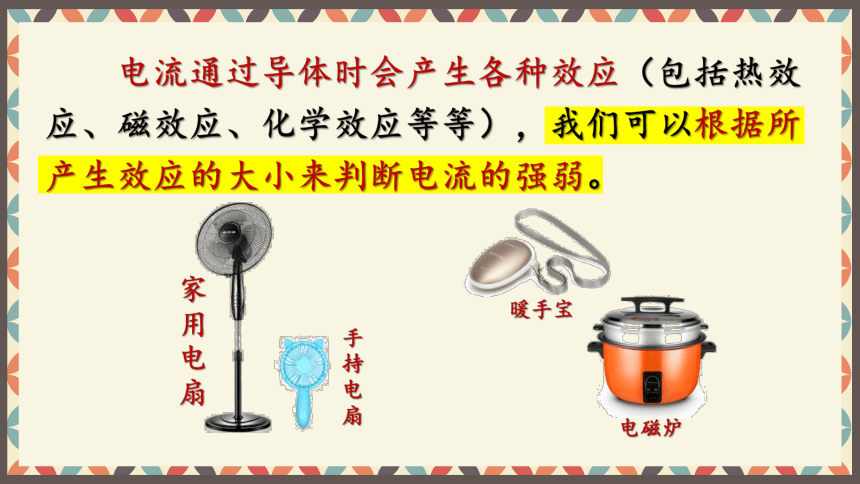

电流通过导体时会产生各种效应（包括热效应、磁效应、化学效应等等），我们可以根据所产生效应的大小来判断电流的强弱。
家用电扇
手持电扇
暖手宝
电磁炉

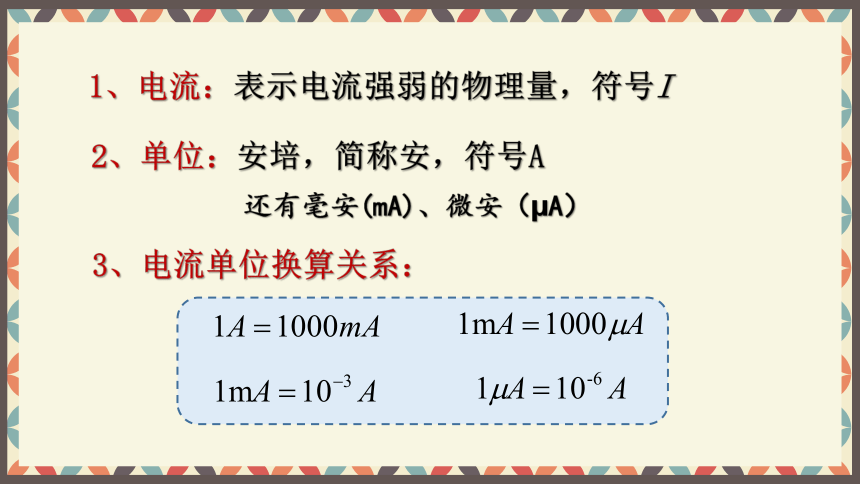

1、电流：表示电流强弱的物理量，符号I
2、单位：安培，简称安，符号A
还有毫安(mA)、微安（?A）
3、电流单位换算关系：
法国物理学家-安培，法国的科学家，在电学方面的研究成果突出，被后人称为电学中的牛顿。为了纪念他，物理学中用安培作为电流的单位。
安德烈·玛丽·安培
计算器中的电流
约
100
?A
半导体收音机电源的电流
约
50mA
手电筒中的电流
约
200mA
房间灯泡中的电流
约
0.2A
家用电冰箱的电流
约
1A
家用空调的电流
约
5A

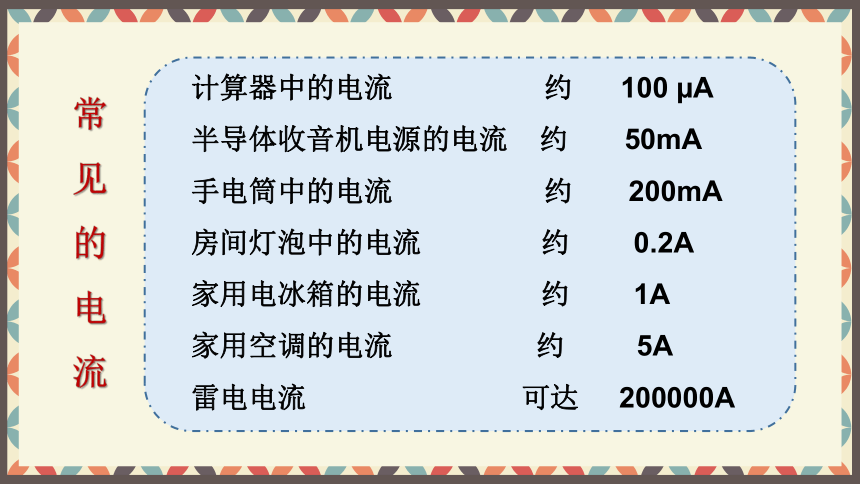

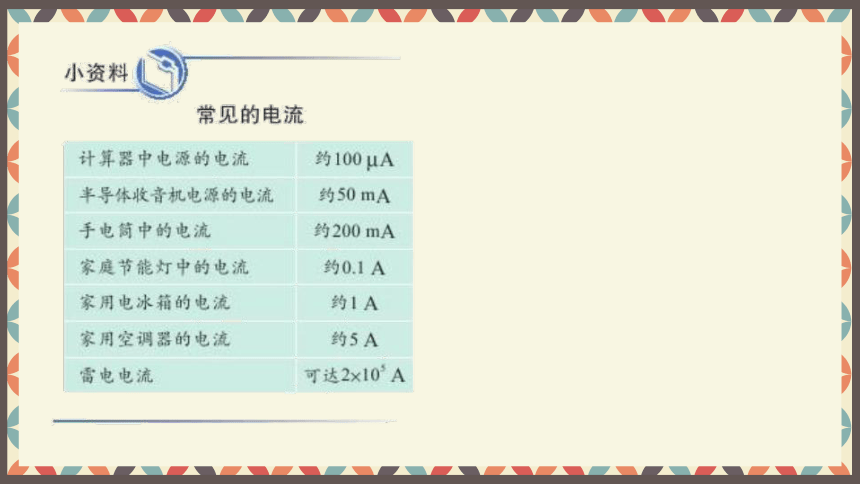

雷电电流
可达
200000A
常
见
的
电
流

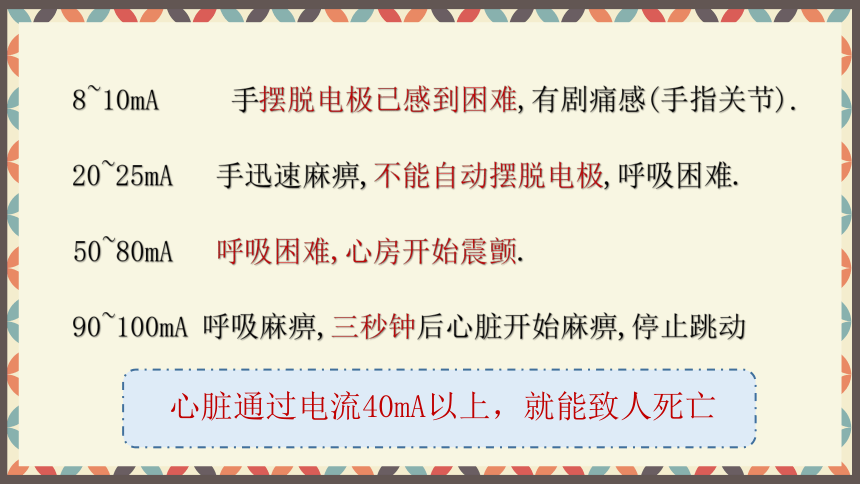

8~10mA
手摆脱电极已感到困难,有剧痛感(手指关节).
20~25mA
手迅速麻痹,不能自动摆脱电极,呼吸困难.
50~80mA
呼吸困难,心房开始震颤.
90~100mA
呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动
心脏通过电流40mA以上，就能致人死亡

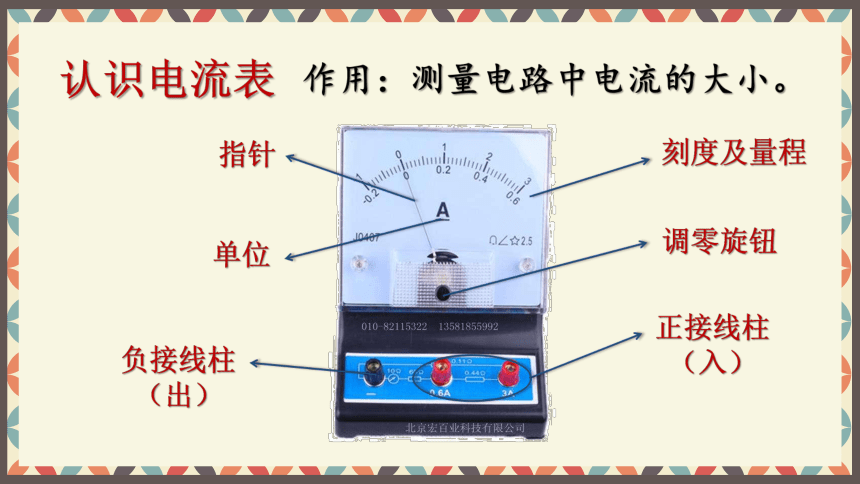

认识电流表
作用：测量电路中电流的大小。
刻度及量程
调零旋钮
正接线柱（入）
负接线柱（出）
指针
单位
电流表的读数:
（1）明确电流表的量程，即可以测量的最大电流。
[根据接线柱决定量程]
（2）明确电流表分度值（每一小格表示的电流值）如果量程是3A,每小格代表0.1A.如果量程是0.6A,每小格代表0.02A.
（3）根据表针向右偏过的格数读出电流值
当连接“-”和“0.6”时，量程是“0~0.6A”分度值0.02A
当连接“-”和“3”时，量程是“0~3A”分度值0.1A
=6格×0.1A
=0.6A
=22格×0.1A
=2.2A
当连接“-”和“0.6”时，量程是“0~0.6A”分度值0.02A
当连接“-”和“3”时，量程是“0~3A”分度值0.1A
=4格×0.02A
=0.08A
=20格×0.02A
=0.4A
当连接“-”和“0.6”时，量程是“0~0.6A”分度值0.02A
当连接“-”和“3”时，量程是“0~3A”分度值0.1A
=8格×0.1A
=0.8A
=8格×0.02A
=0.16A
相差5倍
练一练：
小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的来量程测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（
）
A、2.1A
B、0.42A
C、2.12A
D、0.6A
B
电流表的连接：
使用：
1、观察指针是否指零，不指零的要调零（即使指针对准表头刻度盘的零刻线）
2、观察所用的量程及分度值。
3、串联在电路中使用。
若反接，表针会向左偏转，这样不但无法读数，有时候还会损坏电流表。
电流表使用时：
（1）电流必须从正接线柱流进去，从负接线柱流出来
如果被测电流超过了电流表的量程，指针偏转的角度过大，指针会被打弯，还可能烧坏电流表。
电流表使用时：
（2）被测电流不能超过电流表的量程。
A
注意:如果不能预先估计被测电流大小的情况下，需要先拿电路的一个线头，迅速试触电流表量程最大的接线柱，看看指针的偏转是否在量程之内，如果超出量程，就要改换更大量程的电流表。这种选择量程的方法叫试触法。
试触法
接入电流表的大量程，利用开关进行试触。
示数偏小
应换小量程
测量
示数偏大
应换大量程
的电表测量
反偏（左）
正、负接线柱
接反了！
（3）电流表和被测用电器必须串联
（4）任何情况下都不能使电流表直接连到电源两极上
若直接连到电源两极会造成电源短路（把电流表看作导线）
A
A
A
1
2
A
注意：与谁串联就测谁的电流.
A2
A1
＋
－
实物图与电路图的互画；
如图所示，已知电流表A的示数为1.5A，电流表A1的示数为0.8A，电流表A2的示数为1.2A，试求通过L1、L2、L3的电流各是
