探究串联电路

(共23张PPT)
小彩灯是如何连接的？？？
能否告诉大家，你是如何判断的？
（是串联的）
聪明的你想一想，下面的电路中有
哪些元件？两个灯泡是什么连接方式？
试一试利用桌面上的仪器连接一个
这样的电路？
电源
开关
灯泡
导线
探究串联电路
中的电流

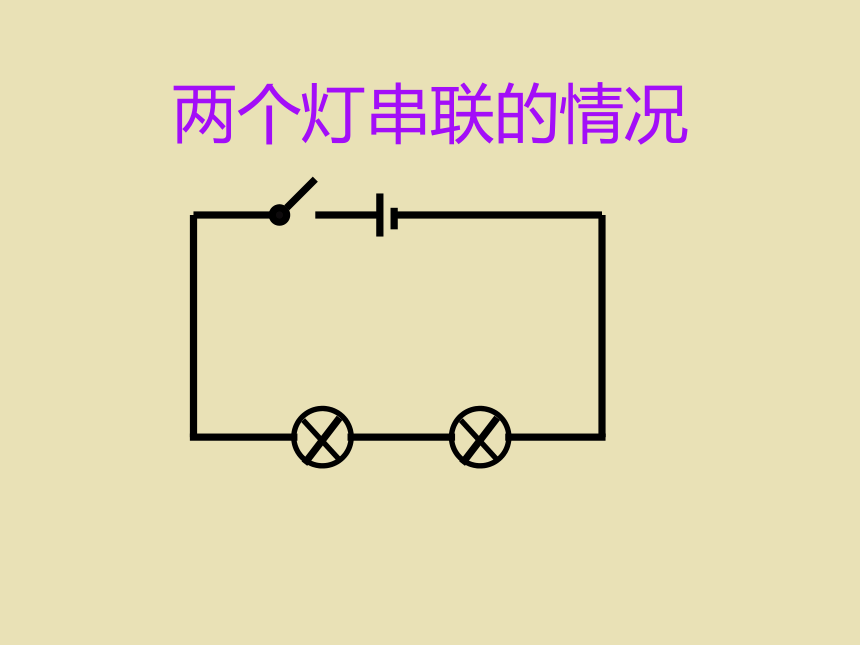

两个灯串联的情况

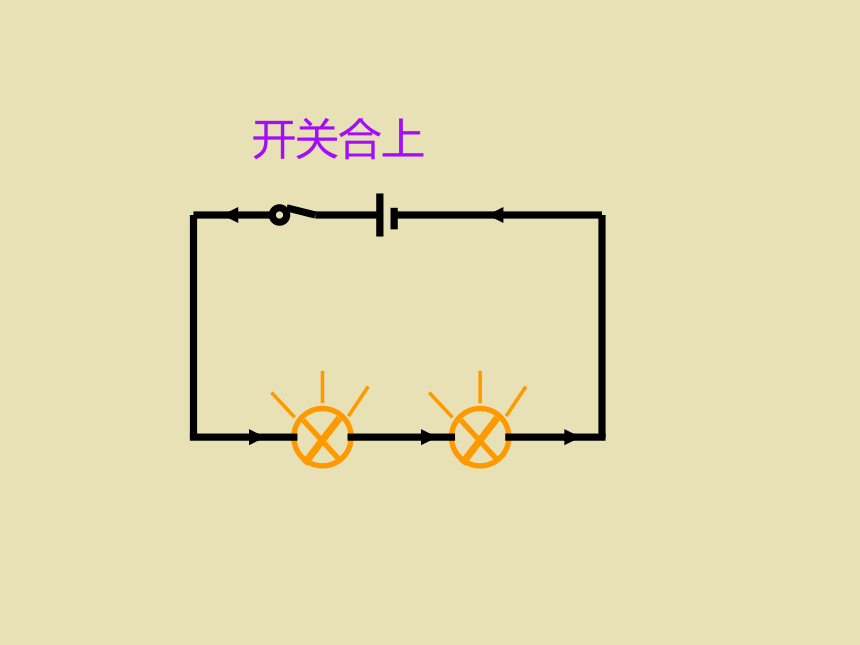

开关合上
关于串联，你想知道什么？

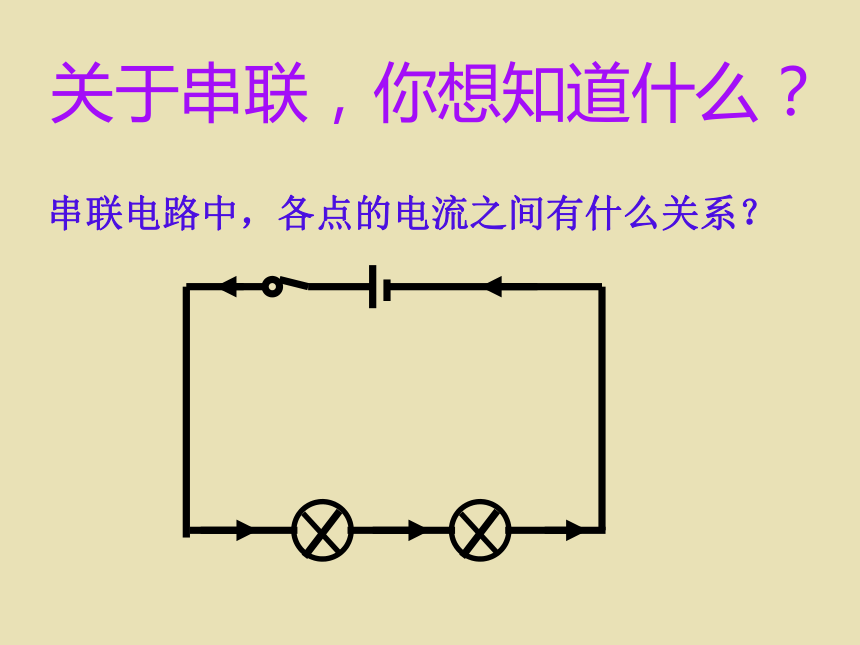

串联电路中，各点的电流之间有什么关系？

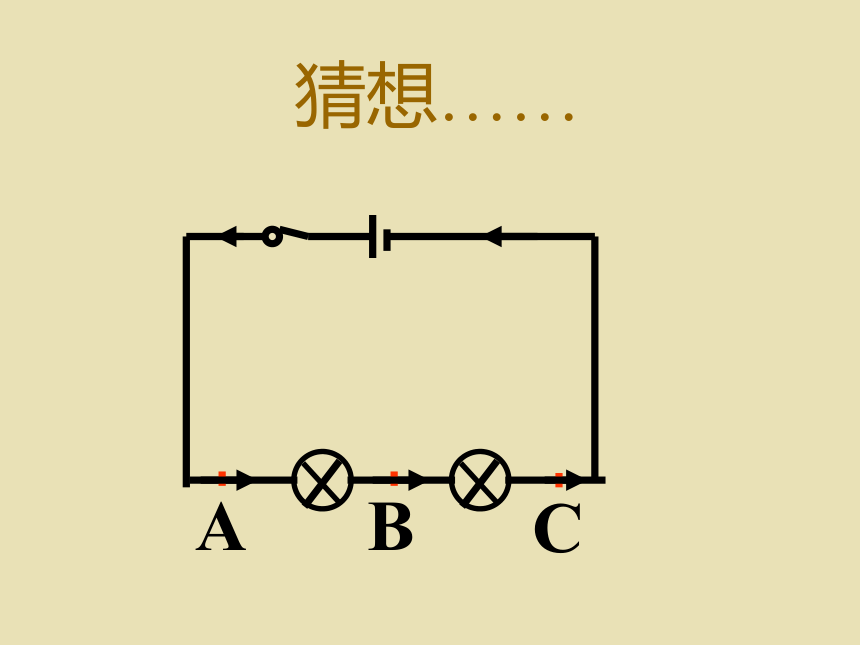

猜想……
A
B
C

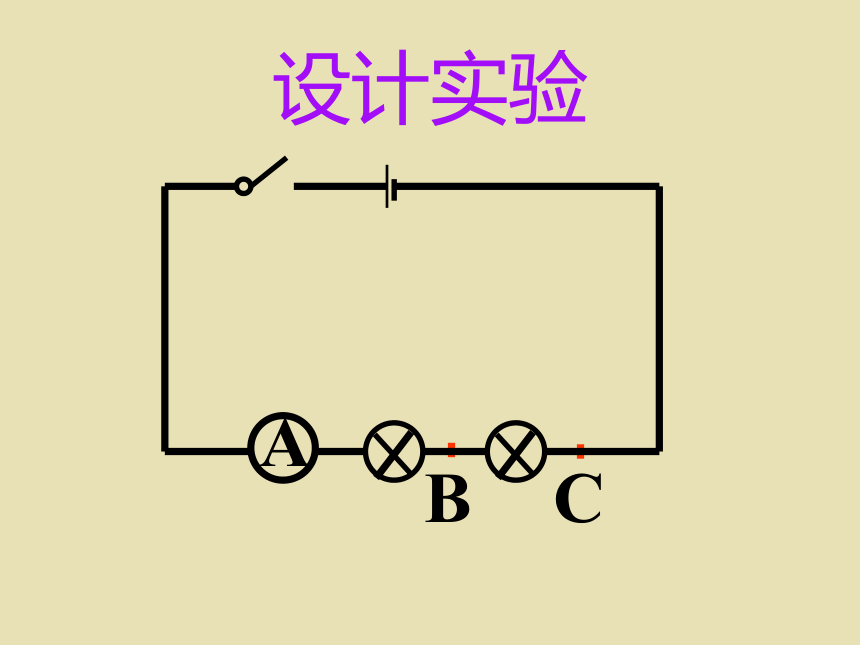

设计实验
A
C
B
A
C
A
A
B
A
A
A
A
实验器材
开关、电池组、电灯2个、电流表1个
导线5根
电流表的量程选择是什么
电路图对应的实物连接图
一
二
三
前进
A
A
A
返回
A
返回
A
返回
A
开始实验 记录数据
A点电流IA B点电流IB
C点电流IC
第一次测量
第二次测量
分析和论证
（测量结果说明了什么？得出了什么结论？
交流
得出结论
串联电路各点的电流是相等的。
从物理走向生活
刚才的一串小彩灯，流过它们
的电流怎样？
评估
1.你还有哪些问题没有弄清楚
2.你认为你的测量结果是不是可靠
3.你还想知道什么
4.并联电路中干路的电流与各支路的电流有什么关系
谢谢参与
