5.1.2 垂线（1）
图片预览
文档简介

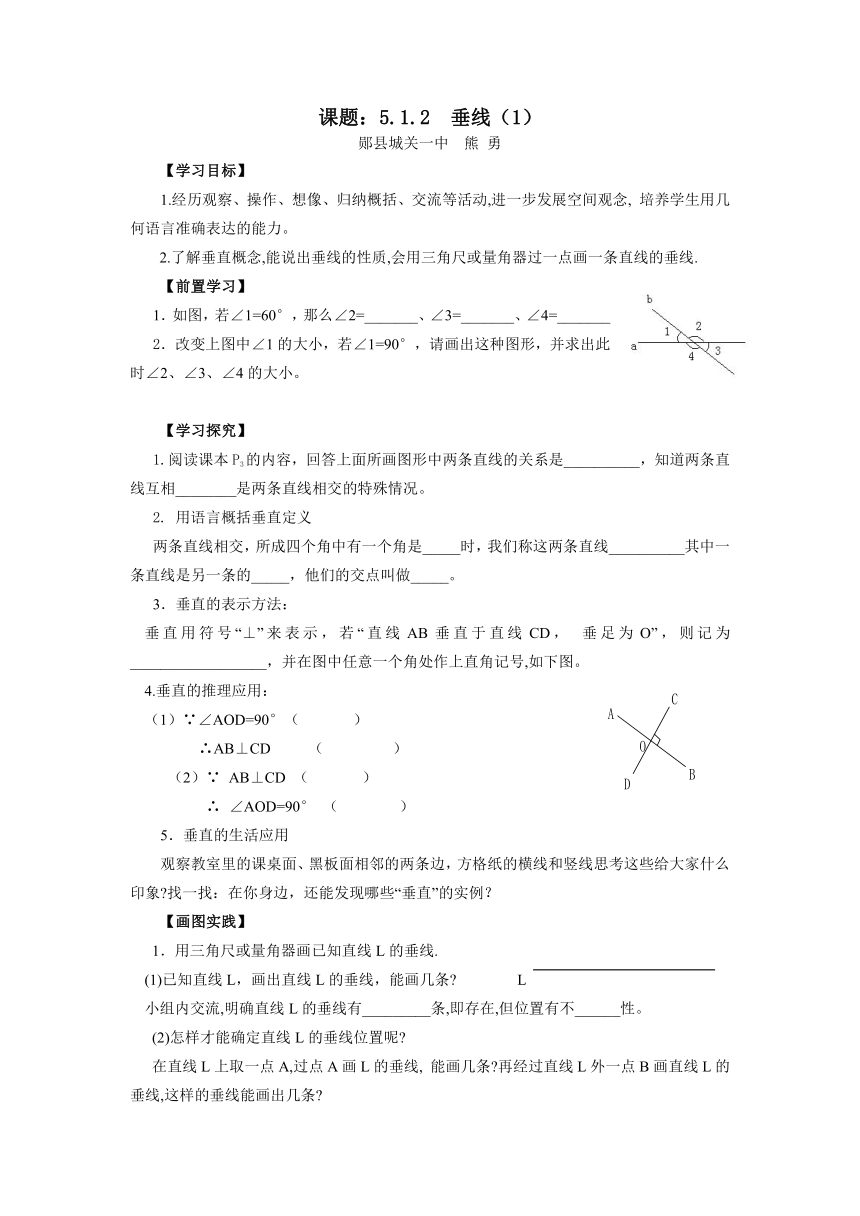

课题：5.1.2 垂线（1）
郧县城关一中 熊 勇
【学习目标】
1.经历观察、操作、想像、归纳概括、交流等活动,进一步发展空间观念, 培养学生用几何语言准确表达的能力。毛
2.了解垂直概念,能说出垂线的性质,会用三角尺或量角器过一点画一条直线的垂线.
【前置学习】
1．如图，若∠1=60°，那么∠2=_______、∠3=_______、∠4=_______
2．改变上图中∠1的大小，若∠1=90°，请画出这种图形，并求出此时∠2、∠3、∠4的大小。
【学习探究】
1.阅读课本P3的内容，回答上面所画图形中两条直线的关系是__________，知道两条直线互相________是两条直线相交的特殊情况。
2. 用语言概括垂直定义
两条直线相交，所成四个角中有一个角是_____时，我们称这两条直线__________其中一条直线是另一条的_____，他们的交点叫做_____。
3．垂直的表示方法：
垂直用符号“⊥”来表示，若“直线AB垂直于直线CD， 垂足为O”，则记为__________________，并在图中任意一个角处作上直角记号,如下图。
4.垂直的推理应用：
（1）∵∠AOD=90°（ ）
∴AB⊥CD （ ）
（2）∵ AB⊥CD （ ）
∴ ∠AOD=90° （ ）
5．垂直的生活应用
观察教室里的课桌面、黑板面相邻的两条边，方格纸的横线和竖线思考这些给大家什么印象 找一找：在你身边，还能发现哪些“垂直”的实例？
【画图实践】
1．用三角尺或量角器画已知直线L的垂线.
(1)已知直线L，画出直线L的垂线，能画几条 L
小组内交流,明确直线L的垂线有_________条,即存在,但位置有不______性。
(2)怎样才能确定直线L的垂线位置呢
在直线L上取一点A,过点A画L的垂线, 能画几条 再经过直线L外一点B画直线L的垂线,这样的垂线能画出几条
B ．
． L L
A
从中你能得出什么结论 ____________________________________________
2、变式训练,请完成课本P5练习第2题的画图。
画完图后，归纳总结:画一条射线或线段的垂线, 就是画它们所在______的垂线.
【反思总结】
本节课你你有那些收获？还有什么疑难需老师或同学帮助解决？
【自我检测】（有困难同学可以选做）
（一）、判断题.
1.两条直线互相垂直,则所有的邻补角都相等.( )
2.一条直线不可能与两条相交直线都垂直.( )
3.两条直线相交所成的四个角中,如果有三个角相等,那么这两条直线互相垂直.( )
4.两条直线相交有一组对顶角互补，那么这两条直线互相垂直.( ).
（二）、填空题.
1.如图1,OA⊥OB,OD⊥OC,O为垂足,若∠AOC=35°,则∠BOD=________.
2.如图2,AO⊥BO,O为垂足,直线CD过点O,且∠BOD=2∠AOC,则∠BOD=________.
3.如图3,直线AB、CD相交于点O,若∠EOD=40°,∠BOC=130°,那么射线OE 与直线AB
的位置关系是_________.
（三）、解答题.
1.已知钝角∠AOB,点D在射线OB上.
(1)画直线DE⊥OB (2)画直线DF⊥OA,垂足为F.
2.已知:如图,直线AB,射线OC交于点O,OD平分∠BOC,OE平分∠AOC.试判断OD 与OE的位置关系.
3.你能用折纸方法过一点作已知直线的垂线吗
郧县城关一中 熊 勇
【学习目标】
1.经历观察、操作、想像、归纳概括、交流等活动,进一步发展空间观念, 培养学生用几何语言准确表达的能力。毛
2.了解垂直概念,能说出垂线的性质,会用三角尺或量角器过一点画一条直线的垂线.
【前置学习】
1．如图，若∠1=60°，那么∠2=_______、∠3=_______、∠4=_______
2．改变上图中∠1的大小，若∠1=90°，请画出这种图形，并求出此时∠2、∠3、∠4的大小。
【学习探究】
1.阅读课本P3的内容，回答上面所画图形中两条直线的关系是__________，知道两条直线互相________是两条直线相交的特殊情况。
2. 用语言概括垂直定义
两条直线相交，所成四个角中有一个角是_____时，我们称这两条直线__________其中一条直线是另一条的_____，他们的交点叫做_____。
3．垂直的表示方法：
垂直用符号“⊥”来表示，若“直线AB垂直于直线CD， 垂足为O”，则记为__________________，并在图中任意一个角处作上直角记号,如下图。
4.垂直的推理应用：
（1）∵∠AOD=90°（ ）
∴AB⊥CD （ ）
（2）∵ AB⊥CD （ ）
∴ ∠AOD=90° （ ）
5．垂直的生活应用
观察教室里的课桌面、黑板面相邻的两条边，方格纸的横线和竖线思考这些给大家什么印象 找一找：在你身边，还能发现哪些“垂直”的实例？
【画图实践】
1．用三角尺或量角器画已知直线L的垂线.
(1)已知直线L，画出直线L的垂线，能画几条 L
小组内交流,明确直线L的垂线有_________条,即存在,但位置有不______性。
(2)怎样才能确定直线L的垂线位置呢
在直线L上取一点A,过点A画L的垂线, 能画几条 再经过直线L外一点B画直线L的垂线,这样的垂线能画出几条
B ．
． L L
A
从中你能得出什么结论 ____________________________________________
2、变式训练,请完成课本P5练习第2题的画图。
画完图后，归纳总结:画一条射线或线段的垂线, 就是画它们所在______的垂线.
【反思总结】
本节课你你有那些收获？还有什么疑难需老师或同学帮助解决？
【自我检测】（有困难同学可以选做）
（一）、判断题.
1.两条直线互相垂直,则所有的邻补角都相等.( )
2.一条直线不可能与两条相交直线都垂直.( )
3.两条直线相交所成的四个角中,如果有三个角相等,那么这两条直线互相垂直.( )
4.两条直线相交有一组对顶角互补，那么这两条直线互相垂直.( ).
（二）、填空题.
1.如图1,OA⊥OB,OD⊥OC,O为垂足,若∠AOC=35°,则∠BOD=________.
2.如图2,AO⊥BO,O为垂足,直线CD过点O,且∠BOD=2∠AOC,则∠BOD=________.
3.如图3,直线AB、CD相交于点O,若∠EOD=40°,∠BOC=130°,那么射线OE 与直线AB
的位置关系是_________.
（三）、解答题.
1.已知钝角∠AOB,点D在射线OB上.
(1)画直线DE⊥OB (2)画直线DF⊥OA,垂足为F.
2.已知:如图,直线AB,射线OC交于点O,OD平分∠BOC,OE平分∠AOC.试判断OD 与OE的位置关系.
3.你能用折纸方法过一点作已知直线的垂线吗
