2020-2021学年九年级全册人教版物理
第十五章
第五节
串、并联电路中电路中电流的规律
同步测试
一、单选题（共7题；共21分）

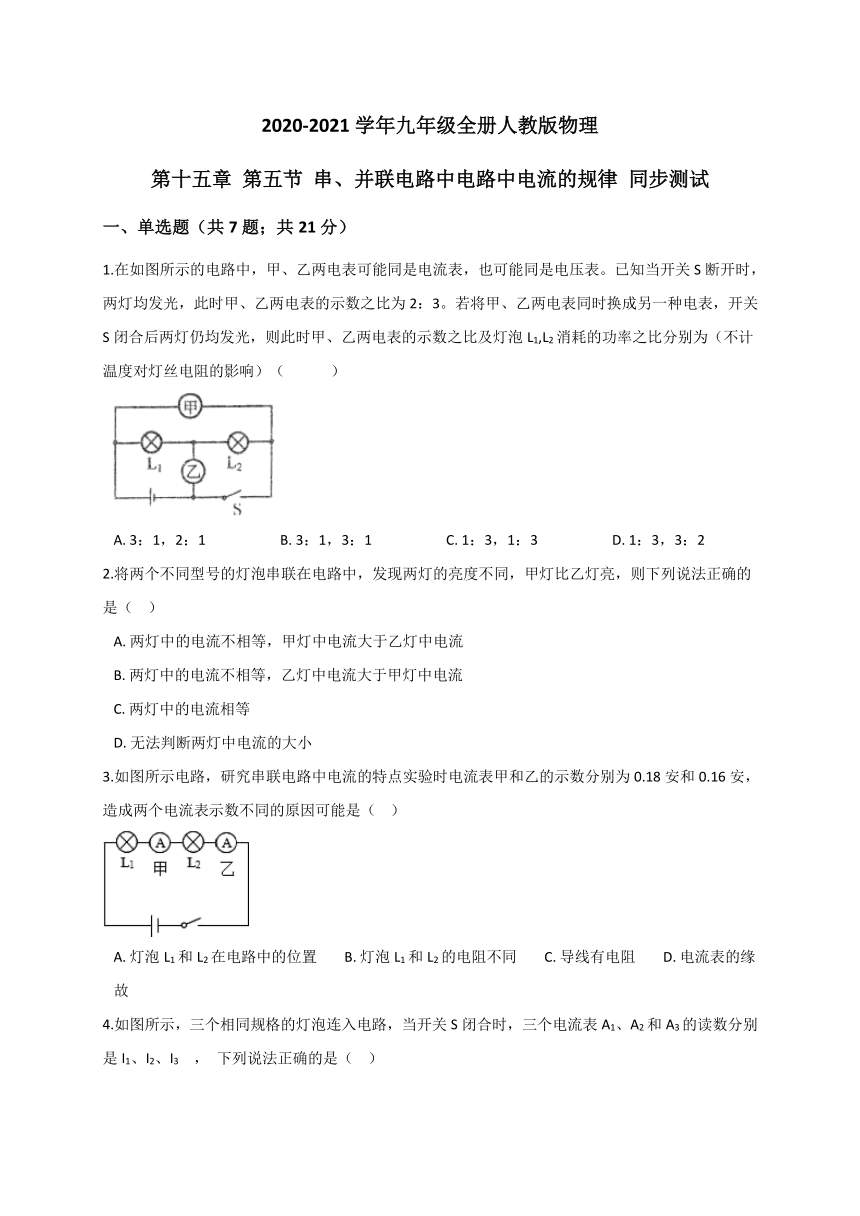

1.在如图所示的电路中，甲、乙两电表可能同是电流表，也可能同是电压表。已知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2：3。若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L1,L2消耗的功率之比分别为（不计温度对灯丝电阻的影响）（
）
A.?3：1，2：1?????????????????????B.?3：1，3：1?????????????????????C.?1：3，1：3?????????????????????D.?1：3，3：2
2.将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（??
）
A.?两灯中的电流不相等，甲灯中电流大于乙灯中电流
B.?两灯中的电流不相等，乙灯中电流大于甲灯中电流
C.?两灯中的电流相等
D.?无法判断两灯中电流的大小
3.如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（??
）
A.?灯泡L1和L2在电路中的位置????????B.?灯泡L1和L2的电阻不同????????C.?导线有电阻????????D.?电流表的缘故
4.如图所示，三个相同规格的灯泡连入电路，当开关S闭合时，三个电流表A1、A2和A3的读数分别是I1、I2、I3
，
下列说法正确的是（??
）
A.?I1＞I2＞I3???????????????????????????B.?I1＞I2+I3???????????????????????????C.?I1＜I2+I3???????????????????????????D.?I1=I2+I3

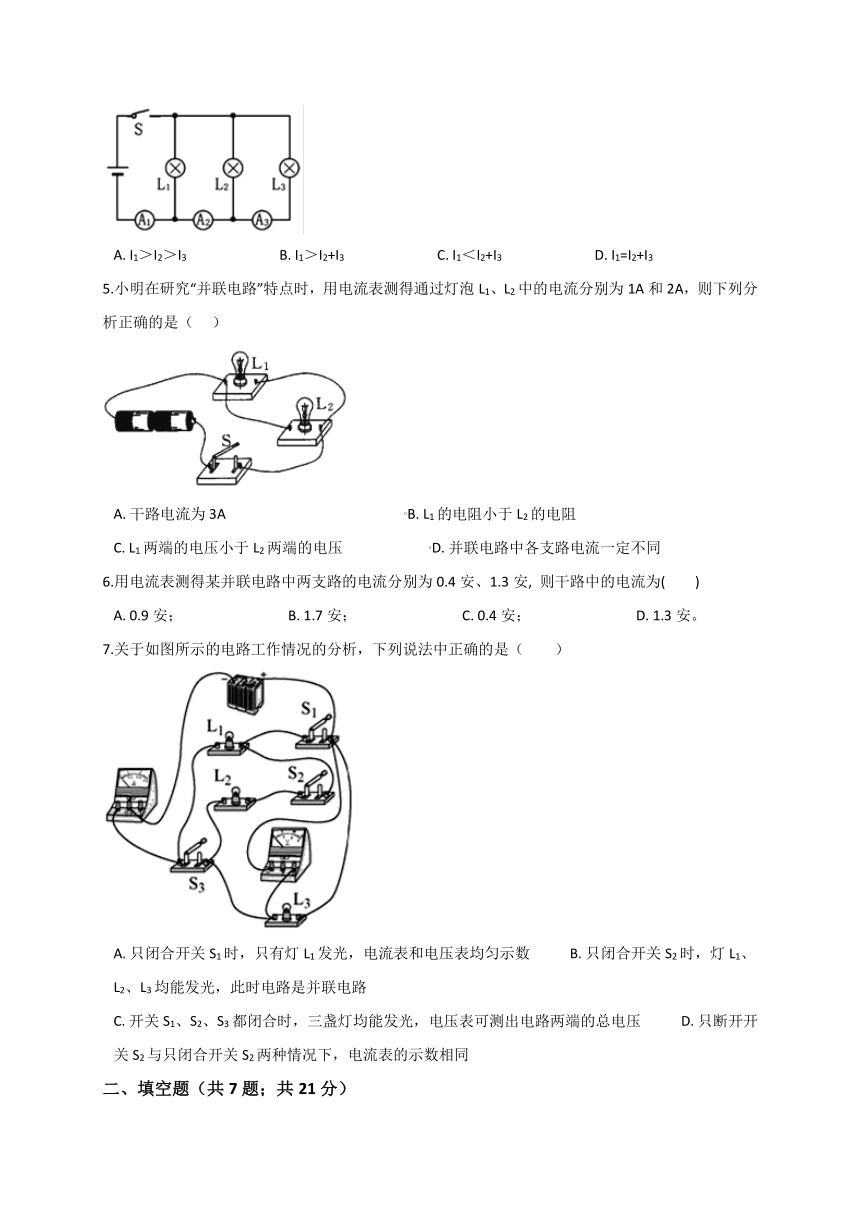

5.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（???
）
A.?干路电流为3A????????????????????????????????????????????????????B.?L1的电阻小于L2的电阻
C.?L1两端的电压小于L2两端的电压?????????????????????????D.?并联电路中各支路电流一定不同
6.用电流表测得某并联电路中两支路的电流分别为0.4安、1.3安,
则干路中的电流为(??　
)
A.?0.9安；??????????????????????????????B.?1.7安；??????????????????????????????C.?0.4安；??????????????????????????????D.?1.3安。
7.关于如图所示的电路工作情况的分析，下列说法中正确的是（　　）
A.?只闭合开关S1时，只有灯L1发光，电流表和电压表均匀示数???????????B.?只闭合开关S2时，灯L1、L2、L3均能发光，此时电路是并联电路
C.?开关S1、S2、S3都闭合时，三盏灯均能发光，电压表可测出电路两端的总电压???????????D.?只断开开关S2与只闭合开关S2两种情况下，电流表的示数相同
二、填空题（共7题；共21分）

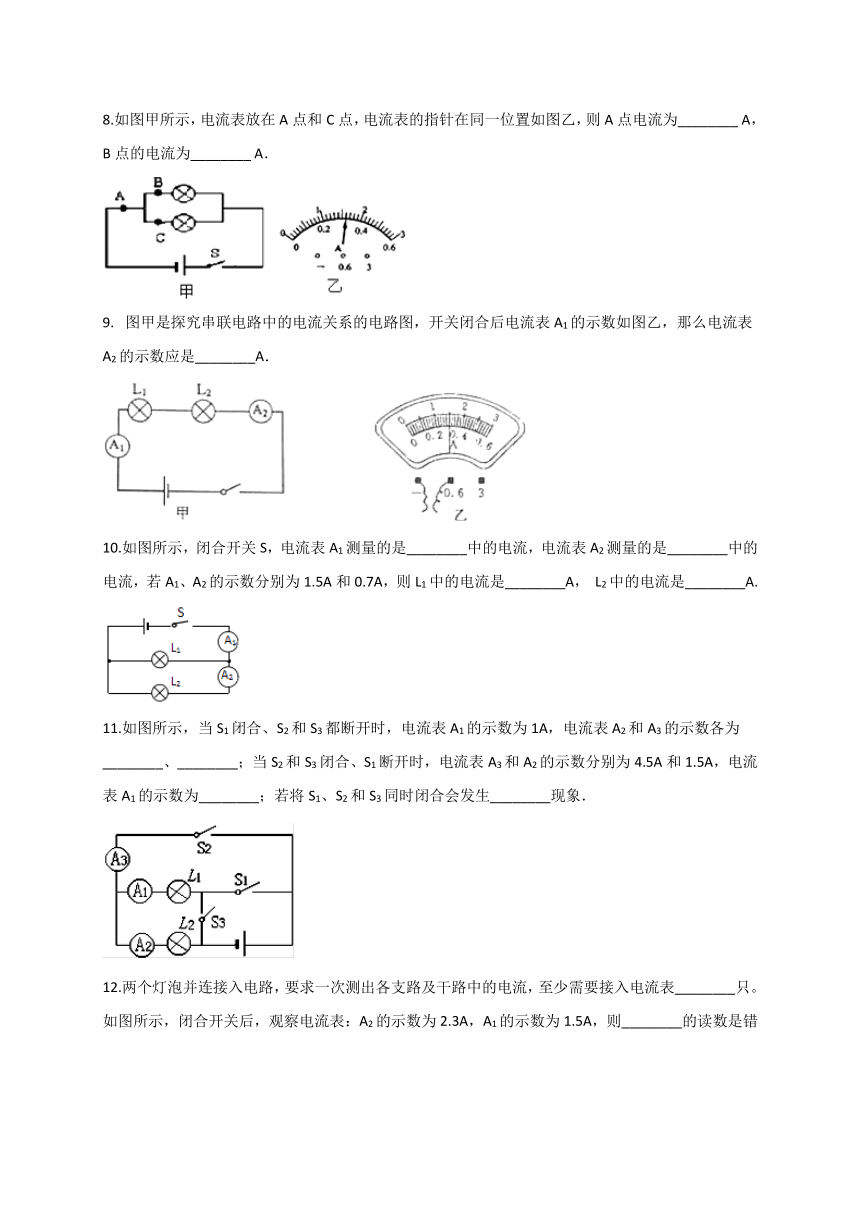

8.如图甲所示，电流表放在A点和C点，电流表的指针在同一位置如图乙，则A点电流为________?A，B点的电流为________?A．
图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是________A．
10.如图所示，闭合开关S，电流表A1测量的是________中的电流，电流表A2测量的是________中的电流，若A1、A2的示数分别为1.5A和0.7A，则L1中的电流是________A，
L2中的电流是________A.
11.如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为________、________；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为________；若将S1、S2和S3同时闭合会发生________现象．
12.两个灯泡并连接入电路，要求一次测出各支路及干路中的电流，至少需要接入电流表________只。如图所示，闭合开关后，观察电流表：A2的示数为2.3A，A1的示数为1.5A，则________的读数是错误的，出现这种错误的原因是________，其正确读数应该是________。

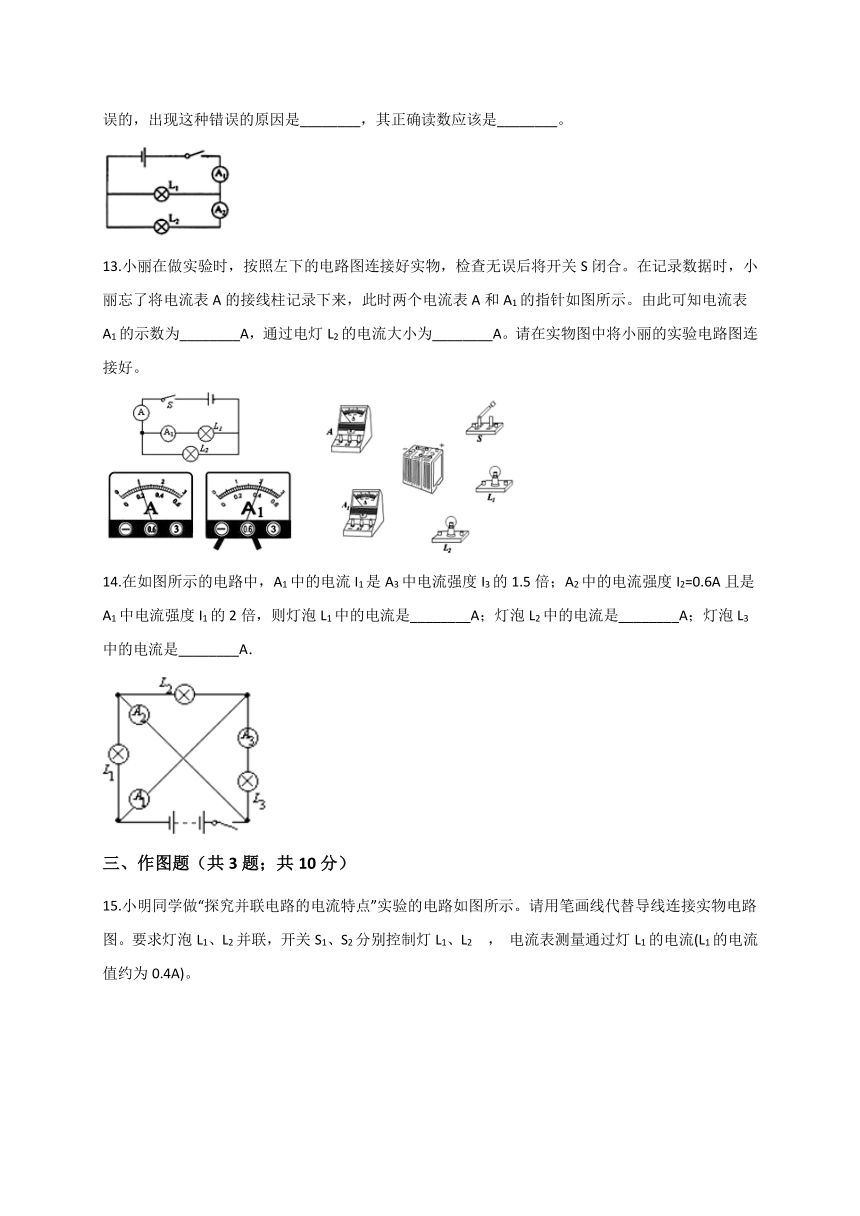

13.小丽在做实验时，按照左下的电路图连接好实物，检查无误后将开关S闭合。在记录数据时，小丽忘了将电流表A的接线柱记录下来，此时两个电流表A和A1的指针如图所示。由此可知电流表A1的示数为________A，通过电灯L2的电流大小为________A。请在实物图中将小丽的实验电路图连接好。
14.在如图所示的电路中，A1中的电流I1是A3中电流强度I3的1.5倍；A2中的电流强度I2=0.6A且是A1中电流强度I1的2倍，则灯泡L1中的电流是________A；灯泡L2中的电流是________A；灯泡L3中的电流是________A．
三、作图题（共3题；共10分）
15.小明同学做“探究并联电路的电流特点”实验的电路如图所示。请用笔画线代替导线连接实物电路图。要求灯泡L1、L2并联，开关S1、S2分别控制灯L1、L2
，
电流表测量通过灯L1的电流(L1的电流值约为0.4A)。

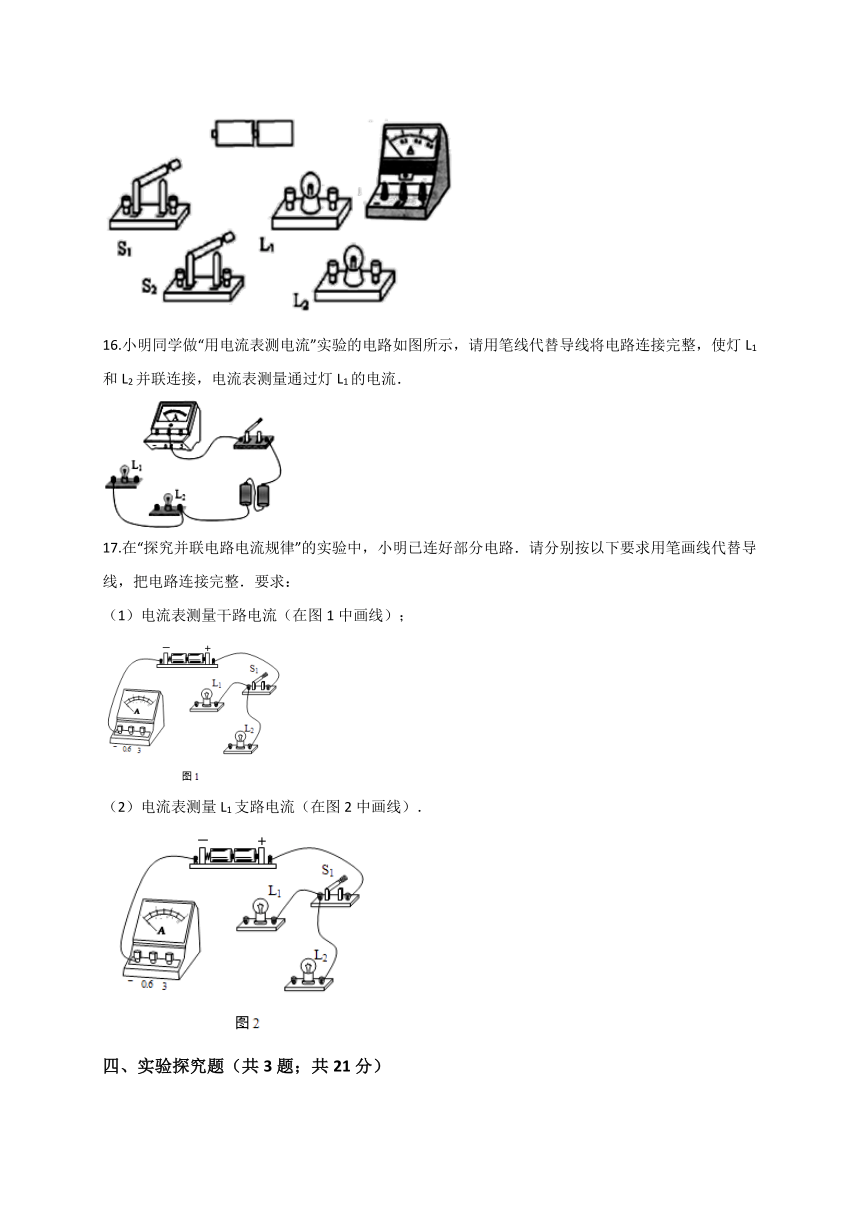

16.小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流．
17.在“探究并联电路电流规律”的实验中，小明已连好部分电路．请分别按以下要求用笔画线代替导线，把电路连接完整．要求：
（1）电流表测量干路电流（在图1中画线）；
（2）电流表测量L1支路电流（在图2中画线）．
四、实验探究题（共3题；共21分）
18.如图1是小明探究串联电路电流特点的实验电路图：
（1）在连接电路时，开关应处于________状态.
（2）小明最好选择两个小灯泡的规格应该是________的.（填“相同”或“不相同”）.实验时若L1不发光，L2发光的原因可能是________
A.通过灯泡L1的电流比L2的电流小
B.灯泡L1的灯丝断了
C.小灯泡L1灯座处可能短路了
D.灯泡靠近L2电源负极
（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________.
实验序号
电流表的位置
A
B
C
1
电流I/A
0.3
0.3
0.3
2
电流I/A
0.4
0.4
0.4
3
电流I/A
0.2
0.2
0.2
（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的两种情况.请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）
甲：________.
乙：________.
19.小鹏和小明一起做“探究并联电路中电流的规律”实验．
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流．
（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔
画线代替导线连接正确的电路．
（3）移动后电流表测量的是________（选填“A”“B”或“C”）处的电流．
（4）测出
A、B、C
三处电流如表所示，由此得出初步结论________．
小明指出：应当进行多次实验，操作方法是：________．
位置
A
B
C
电流I/A
0.30
0.24
0.54
20.为了探究并联电路的电流特点，同学设计了如图1所示的电路进行实验．
（1）在做使用电流表测电流的分组实验中，A组同学试触时电流表的指针向着没有刻度的一侧偏转，如图2甲所示，根据你的分析，你认为原因可能是________．
（2）B组同学试触时发现电流表的指针扫过有刻度的地方，直到没有刻度的地方，如图2乙所示，你认为原因可能是________
（3）排除故障后，测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图3甲、乙、丙所示，可读出：IA=0.54A，IB=________A，IC=________A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可）
（4）为了验证结论的普遍性，同学采用了更换不同电源继续实验的方法进行验证，你还可以采用的方法是：________
五、计算题（共3题；共8分）
21.如图所示，闭合开关S，如果A1示数为0.5A，A2示数为0.4A，A3示数为0.7A，则通过灯L1、L2、L3的电流为多少A？
22.如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.8A、0.5A，则通过L1、L2、L3的电流分别是多大？
23.如图所示的电路中，闭合开关后三个电流表A1、A2、A,已知电流表A的读数是0.6A，通过电流表A2的电流是0.4A，则
（1）通过灯L2的电流是多少安？
（2）通过灯L1的电流是多少安？
六、综合题（共3题；共19分）
24.小明家已有冰箱、彩电、洗衣机、电饭锅各一台、两盏灯，这些用电器正常工作的电流如下表．若小明家进户线干路总电流不允许超过15A，妈妈还想新购置一台正常工作电流为5A的微波炉．通过计算回答
（1）彩色电视正常工作时的电流时多少A．
（2）通过计算说明．能否将妈妈准备新购置的微波炉与以上用电器接入电路同时使用？
（3）小明利用所学知识连接了一个与家庭电路类似的电路，如图．闭合开关S，A1、A2和A3的示数分别是0.8A、0.6A、1.2A，求通过三盏灯L1、L2、L3的电流分别是多少？
电器
电冰箱
彩电
电灯1
洗衣机
电饭锅
电灯2
正常工作电流
2A
500mA
200mA
1.5A
3A
250mA
25.如图所示电路，按要求完成下面问题：
（1）闭合开关后电路将________?（选填“通路”或“断路”或“短路‘）
（2）去掉导线a后，电路是________联电路
（3）改变a、b、c三根导线中一根的接法，使电路成为并联电路（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）．
26.图1是“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是________的（填“相同”或“不相同”）．
（2）下表是某同学在实验中测得的数据，得到的初步结论是：________．
电流表位置
a
b
c
电流I/A
0.3
0.3
0.3
（3）甲、乙两位同学在分组实验中，在连接电路的过程中，下列哪个步骤是不必要的??????
A.开关应是断开的
B.连接电路时，一定要从电源正极出发，直至电源负极
C.为保持各连接点接触良好，各接线柱要拧紧
D.连接完毕后，要仔细检查电路连接是否正确，不允许发生短路
（4）甲、乙两位同学在闭合开关前，他们的电流表指针均指在零刻度处．
当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题，请写在下面的横线上．
甲存在的问题：________________________________；
乙存在的问题：________________________________．
答案解析部分
一、单选题
1.【答案】
A
【解析】【分析】当S断开时，两表全是电流表两灯泡才能发光，并且两电灯并联，甲表测流过L2的电流，乙表测总电流，则由欧姆定律可求得两电阻之比；当S闭合，两表全是电压表时，两电阻串联，甲测总电压，乙测R2两端的电压，则由串联电路的电流特点可知电流相等，则由欧姆定律可先求得两电阻两端的电压之比，再由串联电路的电压特点可知两电表的示数之比；根据公式P=UI和串联电路电流相等可知：串联电路各用电器电功率的比等于电压的比．
【解答】当S断开两表全为电流表时两电阻并联，则甲表测量流过R2的电流，乙表测量总电流；
设甲表中电流为I甲=2I，则由题意可知乙表中电流为I乙=3I，
则由并联电路的电流特点可知，流过R1中的电流I1=I乙-I甲=I；
则可得：；
由欧姆定律I=可得：；
当S闭合两电表全是电压表时，两电阻串联，则流过两电阻的电流相等；
则由欧姆定律可得，两电阻两端的电压之比：；
由图可知电压表甲测量总电压，电压表乙测量R2两端的电压，故U甲=U1+U2
，
U乙=U2；
故两电表示数之比
，=
在串联电路中电功率之比等于两灯泡电压之比：
故选A．
【点评】在电路中电流表可看成是导线没有电阻，而电压表则看作是断路，则可以明确电路的结构；初中阶段只要求简单的串并联电路，极少出现复杂的混合电路．
2.【答案】
C
【解析】【解答】解：两个不同型号的灯泡串联在电路中，因为串联电路处处电流相等，所以通过它们的电流相等．
故选C．
【分析】由于两个不同型号的灯泡串联在电路中，根据串联电路中处处电流相等即可判断．
3.【答案】D
【解析】【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整，与灯泡L1和L2在电路中的位置、灯泡L1和L2的电阻不同、导线有电阻等因素无关．
故选D．
【分析】根据串联电路电流的特点：串联电路中电流处处相等分析此题
4.【答案】
A
【解析】【解答】解：由图可知，三个灯泡并联，A1在干路上，测量的是通过三个灯的电流之和；A2测的是灯L2、L3的电流之和；A3测得是灯L3的电流；由此可知三只电流表示数：I1＞I2＞I3
．
故选A．
【分析】由电路图看出，三个灯泡并联，其中A1测量的为干路电流，A2测量的是通过L1和L2的电流，A3测量的L3的电流，据此判断．
5.【答案】
A
【解析】
【分析】根据并联电路的电压规律和电流规律进行分析，即并联电路两端的电压相等；然后根据R=即可判断出两灯电阻的大小．
【解答】由图示可以看出L1和L2是并联关系，在并联电路中，干路电流等于各支路电流之和；并联的支路两端的电压都相等，根据欧姆定律，支路中电流较小的，电阻较大．
故选A．
【点评】知道并联电路中电流的规律和电压的规律，会灵活应用欧姆定律进行分析
6.【答案】
B
【解析】【解答】已知：I1=0.4A，I2=1.3A
则干路中的电流：I=I1+I2=0.4A+1.3A=1.7A．
故选B．
【分析】解决此题要知道在并联电路中，干路中的电流等于各支路电流之和．本题考查的是并联电路的电流规律，属于基础知识，一定要掌握好．
7.【答案】
C
【解析】【解答】解：A、只闭合S1时，其他支路处于断路状态，电路为灯泡L1的简单电路，则只有L1发光，电流表有示数，电压表没有示数，A不符合题意；
B、只闭合开关S2时，由于断开S1、S3
，
灯L1、L2、L3均不能发光，B不符合题意；
C、开关S1、S2、S3都闭合时，灯L1、L2、L3均能发光，此时电路是并联电路；电压表测并联电路两端的电压即可测出电路两端的电压；C符合题意；
D、只断开开关S2时，灯L1、L3均能发光，电流表测量灯L1、L3的电流之和；只闭合开关S2时，电流表没有示数，所以两种情况下，电流表的示数不相同，D不符合题意．
故答案为：C．
【分析】分清开关闭合、断开时电路的连接方式和电表所测电路元件，应用并联电路的电流规律逐项分析.
二、填空题
8.【答案】
1.6；1.28
【解析】【解答】解：C点的电流表是测量下面的灯泡L电流的，因此量程是0～0.6A，所以下面电灯L中的电流I1=0.32A，
A点测量干路电流的量程是0～3A，所以电流表示数为1.6A，
两灯泡并联，B点所测上面的电灯L中的电流，则I2=1.6A﹣0.32A=1.28A．
故答案为：1.6；1.28．
【分析】开关闭合后，两灯泡并联，一电流表测量总电流，一电流表测量灯泡电流，两个电流表的指针指在图乙所示的同一位置，说明测量总电流的量程是0～3A，测量灯泡L1电流的量程是0～0.6A．
9.【答案】
0.3
【解析】【解答】解：根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路处处电流相等，因此电流表A2的示数与电流表A1的示数相等，都为0.3A．
故答案为：0.3．
【分析】串联电路处处电流相等；根据电流表的量程、分度值以及指针的位置读出电流表的示数．本题考查串联电路电流规律以及电流表的读数方法，是一道基础题．
10.【答案】L1和L2的总电流（或干路电流）；L2；0.8；0.7
【解析】【解答】由图示可知，两个灯泡是并联的，电流表A1在干路上，测总电流，电流表A2在支路中，测量通过灯泡L2的电流；在并联电路中，干路电流等于各支路电流之和，所以可知通过灯泡L1的电流为1.5A-0.7A=0.8A，通过灯泡L2的电流为0.7A.
故答案为：L1和L2的总电流（或干路电流）；L2；0.8；0.7
【分析】本题考查学生对并联电路电流规律的掌握情况。在并联电路中，干路电流等于各支路电流之和。
11.【答案】1A；0A；3A；短路
【解析】【解答】根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0；因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏．
故答案为：1A；0；3A；短路．
【分析】根据开关的闭合情况，组成不同的电路，结合并联电路总电流等于各支路电流之和，串联电路中的电流处处相等.
12.【答案】两；A2；读错量程；0.46A
【解析】【解答】根据根据并联电路的电流特点知，要测出各支路及干路中的电流应用两只电流表；A2的示数为2.3A，A1的示数为1.5A,在正常情况下，A2的读数应小于A1的读数,说明A2读错量程了，真实的读数应为0.46A.
故答案为：两；A2；读错量程；0.46A.
【分析】根据并联电路的电流特点：干路中的电流等于各支路电流之和，则应用两只电流表来测量，且支路中的电流表的读数应小于干路上的电流表的读数.
【答案】0.4；0.6；
【解析】【解答】电路图可知，灯L1和L2组成并联电路，电流表A1测L1的电流，
A测干路电流。并联电路干路电流等于支路电流之和，由两电流表指针位置，A的指针偏转小于A1
，
所以A使用的是0?3A量程，分度值为0.1A，电流表读数I＝1A；A1使用的是0?0.6A量程，分度值是0.02A，电流表读数I1＝0.4A；所以
L2的电流:I2＝I?I1＝1A?0.4A＝0.6A。实物图连接如下：
【分析】首先连接好实物图，注意不能乱；再判断电路的连接方式及电流表的测量对象，最后利用电流表的读数方法、并联电路中电流的关系解答即可.
14.【答案】0.5；0.1；0.2
【解析】【解答】解：∵电流表的内阻很小相当于导线，
∴电路简化如下图：
三盏灯的连接方式为并联，电流表A1测的是L2与L3的电流之和，电流表A2测的是L1与L2的电流之和，A3测L3的电流，
∵并联电路中干路电流等于各支路电流之和，
∴由题意可：
A1的电流I1=I2′+I3′，
A2的电流I2=I1′+I2′，
A3的示数I3=I3′，
∵I1=1.5I3=1.5I3′，
∴I2′=0.5I3′，I3′=2I2′，
∵I2=0.6A，I1=I2′+I3′，I2=2I1
，
∴I2=2（I2′+I3′）=2I2′+2I3′=2I2′+4I2′=6I2′=0.6A，
解得：I2′=0.1A，
I3′=2I2′=2×0.1A=0.2A，
I1′=0.6A﹣0.1A=0.5A．
故答案为：0.5；0.1；0.2．
【分析】先根据电流法分析出三盏灯的连接方式，然后再分析出电流表各测的是哪个灯泡的电流，最后再根据并联电路的电流规律进行解答．
三、作图题
15.【答案】解：如图所示：
【解析】【解答】灯泡L1、L2并联，开关S1、S2分别控制灯L1、L2
，
开关S1、S2分别串联接入灯L1、L2所在支路，电流表测量通过灯L1的电流，电流表串联在灯L1支路中，实物电路图如图所示。
【分析】结合并联电路的特点及电流表的使用方法设计电路即可.
16.【答案】
解：如图所示：
【解析】【解答】解：电流从电源正极流出，经过开关，分成两条支路，一支经过电流表、灯L1回到电源负极；另一支经过L2回到电源负极；如图所示：
【分析】L1和L2并联，开关控制干路；电流表测L1的电流，要求电流表与L1串联，并且注意正负接线柱．
【答案】
（1）解：
（2）解：
【解析】【解答】解：（1）两灯泡并联，电流表测量干路电流，电流表串联在干路中，电路图如图1所示；（2）两灯泡并联，电流表测量L1支路电流，电流表要串联在L1支路中，电路图如图2所示；故答案为：（1）电路图如图1所示；（2）电路图如图2所示．
【分析】电流表要串联在被测电路中，根据题目要求确定各电路元件的连接方式，然后连接实物电路图．
四、实验探究题
18.【答案】
（1）断开
（2）不相同；C
（3）在串联电路中电流处处相等
（4）电流表正负接线柱接反了；电流表所选量程太大
【解析】【解答】（1）在连接电路时，开关应处于断开状态.
（2）实验时最好选择两个规格不相同的小灯泡进行实验.
A、两灯泡串联，通过两灯泡的电流相等，A不符合题意；
B、如果灯泡L1的灯丝断了，电路断路，两灯泡都不发光，B不符合题意；
C、如果小灯泡L1灯座处可能短路了，L1不发光，而L2发光，C符合题意；
D、灯泡发光不发光与灯泡是否靠近电源负极无关，D不符合题意.
故答案为C.
（3）由表中实验数据可知，IA=IB=IC
，
由此可得：在串联电路中电流处处相等.
（4）由图2甲所示电流表可知，电流表指针反向偏转，是由电流表正负接线柱接反了造成的；由图2乙所示电流表可知，电流表指针偏转较大太小，这是由于电流表所选量程太大造成的；
故答案为：（1）断开；（2）不相同；C；（3）在串联电路中电流处处相等；（4）电流表正负接线柱接反了；电流表所选量程太大.
【分析】（1）在连接电路时，开关应处于断开状态，这样做是为了安全；
（2）为了使实验数据具有普遍性，实验时最好选择两个规格不相同的小灯泡进行实验；
（3）在串联电路中电流处处相等；
（4）电流表指针反向偏转，是由电流表正负接线柱接反了造成的；电流表指针偏转太小，是由于电流表所选量程太大造成的，注意根据电流表指针的偏转情况理解错误原因.
19.【答案】
（1）C
（2）
（3）A或B
（4）并联电路中，干路电流等于各支路电流之和；换上规格不同的灯泡多次实验
【解析】【解答】解：（1）电流表在干路上测量干路的电流，即C点的电流；（2）让电流表测量另一处的电流，也就是测量支路的电流，如图所示：
（3）左图测量的是A点的电流，右图测量的是B点的电流；（4）并联电路中，干路电流等于各支路电流的和，即IC=IA+IB
，
为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验．故答案为：（1）C；（2）电路连接如上图；（3）A或B；（3）并联电路中，干路电流等于各支路电流之和；换上规格不同的灯泡多次实验．
【分析】（1）掌握电路的连接，两灯泡并联，电流表在干路上，测干路的电流；（2）为了测量另一处的电流，让电流表测量支路的电流；（3）分析电流表串联在哪条支路上得出结论；（4）并联电路中，干路电流等于各支路电流的和，为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验．
20.【答案】
（1）电流表正负接线柱接反了
（2）电流表的量程选择太小
（3）0.46；1；I=I1+I2
（4）更换不同规格的小灯泡
【解析】【解答】解：（1）由图2甲可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．（2）根据图2乙可知，电流表的量程选择太小．（3）由图3乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.46A，即IB=0.46A，由图3丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数为1A，即IC=1A；由表中实验数据可知：I=I1+I2
．
（4）为了验证结论的普遍性，改变电路中的电流还可以采用的方法是更换不同规格的小灯泡继续实验的方法进行验证．
故答案为：（1）电流表正负接线柱接反了；（2）电流表的量程选择太小；（3）0.46；1；I=I1+I2；（4）更换不同规格的小灯泡．
【分析】（1）连接电路时，电表正负接线柱不要接反，否则电表指针将反向偏转．（2）根据电流表的量程进行判断．（3）根据电流表的量程和分度值读出电流表的示数，然后对数据进行分析即可得出结论；（4）为了验证结论的普遍性，应从改变电路中的电流来入手，得出除了更换不同灯泡之外，能改变电路中电流的方法即可得出答案；
五、计算题
21.【答案】
解：分析电路结构，三灯并联，画出等效电路图如图所示：
，由并联电路的电流特点知：IL2+IL3=IA1=0.5A①，IL1+IL2=IA2=0.4A②，IL1+IL2+IL3=IA3=0.7A③，由①②③解得：IL1=0.2A，IL2=0.2A，IL3=0.3A。答：通过灯?L1的电流是0.2A，通过灯L2的电流是0.2A，通过灯L3的电流是0.3A。
【解析】【分析】复杂电路图的分析第一步是画出等效电路图，画图原则是先去掉电压表，找出串并联关系，画成直观的形状，再把电压表并联上去，当等效电路图画出来后，根据串并联电路电压、电流特点去分析。
22.【答案】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
由并联电路电流规律可知：
通过灯L3的电流
I3=IA3=0.5A，
通过灯L2的电流I2=IA2﹣IA3=0.8A﹣0.5A=0.3A，
通过灯L1的电流I1=IA1﹣IA2=1A﹣0.8A=0.2A，
答：通过L1、L2、L3的电流分别是0.2A；0.3A；0.5A．
【解析】【分析】由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据电流表示数及并联电路特点求出通过各灯的电流．
23.【答案】
（1）根据题意可知：I
=0.6A，通过灯L2的电流大小为：I2=0.4A
（2）所以通过灯L1的电流：I1=I
–I2=0.6A-0.4A=0.2A
【解析】【分析】（1）由电路图可知两灯泡并联，电流表A测量干路电流，电流表A2测量灯泡L2中的电流，电流表A1测量灯泡L1中的电流；（2）根据并联电路中电流的规律I1=I
–I2可确定通过灯L1的电流。
六、综合题
24.【答案】
（1）解：由表格数据可知彩色电视正常工作时的电流位500mA=0.5A
（2）解：通过各个用电器的总电流
I=2A+0.5A+0.2A+1.5A+3A+0.25A=7.45A＜15A；
所以这些用电器能同时工作．
（3）由电路图可知，三个灯泡并联，电流表A3测干路电流，电流表A2测流过灯L1与L2的电流，电流表A1测流过灯L2与L3的电流；
根据并联电路电流规律可知：
I1+I2+I3=1.2A﹣﹣﹣﹣①
I1+I2=0.6A﹣﹣﹣﹣②
I2+I3=0.8A﹣﹣﹣﹣③
解得，I3=0.6A；I2=0.2A；I1=0.4A
则通过L1、L2、L3的电流分别是0.4A；0.2A；0.6A．
【解析】【分析】（1）由表格数据可知彩色电视正常工作时的电流．（2）因为所有用电器都是并联的，所以现在电路总电流为通过各个用电器电流之和；再与家庭电路的最大电流相比较，即可得出结论．（3）由电路图可知，三个灯泡并联，电流表A3测干路电流，电流表A2测流过灯L1与L2的电流，电流表A1测流过灯L2与L3的电流；根据电流表示数及并联电路特点求出通过各灯的电流．
25.【答案】
（1）短路
（2）串
（3）如图
【解析】【解答】电路有三种状态：通路、断路和短路．通路是指处处连通的电路．断路是指某处断开的电路．短路是指电流没有经过用电器而直接流回负极的电路．这种情况非常危险．串联是指用电器依次连接的电路．并联是指用电器并排连接的电路．
【分析】本题考查学生对电路三种基本状态和串、并联电路的掌握情况．
26.【答案】
（1）不相同
（2）串联电路处处电流相等
（3）B
（4）正负接线柱接反了；所选量程太大
【解析】【解答】解：（1）应选用规格不相同的灯泡做几次实验，是为了让结果具有普遍性；（2）根据表中数据可知，串联电路中各处电流相等；（3）A．为了保护电路在连接电路的过程中，开关应断开，正确，不符合题意；B．串联电路中，各电路元件首首相连、尾尾相连组成电路，从正极或从负极连接都可以，故B不必要，符合题意；C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上，正确，不符合题意；D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路，会烧坏电路元件，正确，不符合题意；（4）①甲图电流表的指针向左边偏转，说明电流从负接线柱流入，正接线柱流出，即电流表正负接线柱接反了；
②电流表的指针偏转角度太小，不便于读数，原因是选择的量程太大造成的．
故答案为：（1）不相同；（2）串联电路处处电流相等；（3）B；（4）正负接线柱接反了；所选量程太大．
【分析】（1）为了使结论具有普遍性，应选用不同规格的灯泡进行实验；（2）分析表格中的数据即可得出串联电路电流规律；（3）连接电路的注意事项：为防止电路中电流过大烧坏用电器，开关应断开；串联电路是指各用电器首首相连、尾尾相连组成电路；实物图连接要按照画好的电路图进行连接，要保证各连接点接触良好，连接完毕后，要仔细检查电路连接是否正确．进行分析；（4）根据电流表的使用分析．选用合适的量程进行测量，电流不能超过电流表的量程，正负接线柱要接正确．
