第二章 光 复习课件
光
光的反射
光的折射
透镜成像
光的色散
光的传播
1、光源
能够自行发光的物体
自然光源：
太阳、萤火虫、水母
人造光源：
蜡烛、白炽灯、霓虹灯
2、光的传播
光在同一均匀介质中沿直线传播
影的形成、日食月食、小孔成像能说明光沿直线传播
应用：开凿隧道用激光引导掘进机
3、光的传播速度
真空和空气中的光速c=3.0×10-8m/s
小孔成像
小孔
2、固定蜡烛和小孔，使屏逐渐远离小孔，像越来越大。
1、倒立的实像
光的反射
⑴入射光线、反射光线、法线都在同一平面内。
⑵入射光线、反射光线分居于法线的两侧。
⑶反射角等于入射角，r=i。
1、光的反射定律
2、光的可逆性原理
在光的反射现象中光路是可逆的。
共面
异侧
等角
3、镜面反射
当一束光射到光滑平整的物体表面时，反射光仍为平行光。
4、漫反射
当一束光射到凹凸不平的物体表面时，光线向四面八方反射。
光的折射
一、光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫做光的折射。
二、光的折射规律
① 折射光线、入射光线、法线在同一平面内。
② 折射光线和入射光线分居法线两侧。
③当光从空气斜射入水或玻璃中时，折射角小于入射角。
④当光从水或玻璃斜射入空气中时，折射角大于入射角。
⑤光垂直射向介质表面时，传播方向不改变。
三、折射现象中，光路是可逆的。
平面镜成像
1、平面镜成像的特点：
⑴像和物大小相等（等大）。
⑵像和物到镜面的距离相等（等距）。
⑶像和物的连线与镜面垂直（垂直）。
⑷像是虚像（虚像）。
2、虚像
⑴虚像是由实际光线的反向延长线的相交而成。
⑵虚像不能用光屏承接。
3、凸面镜和凹面镜
凸面镜对平行光有发散作用。
凹面镜对平行光有会聚作用。
市审计局财政审计科优秀公务员个人事迹材料汇报
情系审计终身不悔
**,男,44岁,共党员,大学文化,1985年7月参加工作,高级审计师,现任市审计局财政审计科科长。以来,被省审计厅评为全省争先创优先进个人,在省审计厅年度优秀审计项目评比被评为一等奖1个、二等奖1个、三等奖3个;有1个审计项目被审计署评为计算机审计实例优秀奖、1个项目被省审计厅评为计算机审计案例特等奖。
他认真学习邓小平理论和“三个代表”重要思想,全面贯彻落实科学发展观,加强政治、道德和纪律修养。认真学习业务知识,几年来在他参加的全局业务知识竞赛,均取得了前3名的好成绩。工作他埋头苦干、率先垂范,主动谋事、认真做事,兢兢业业地履行工作职责。
他严格执行局总体工作部署,带领财政审计科围绕市委、市政府的工作心,积极履行审计监督职责,坚持依法审计,加大执法力度,较好地发挥了审计监督的作用。以来,财政审计科共完成审计项目18个,直接审计单位21个,延伸审计了其所属的预算单位59个、抽查了71个重点纳税缴费企业及单位。查出违纪违规资金1亿9061万元,建议并责令被审计单位自行纠正整改的管理不规范资金4亿9374万元,为市和县区政府
凸透镜成像的规律：
物距u
像的性质
像距v
应用
正倒
大小
实虚
u>2f
倒立
缩小
实像
2f>u>f
v>2f
2f>v>f
u=2f
u=f
u不成像
倒立
倒立
实像
实像
等大
放大
v=2f
正立
放大
虚像
照相机
测焦距f=u/2
投影仪、幻灯机、放映机
测焦距
放大镜
注：凹透镜只能成正立缩小的虚像
光学成像比较
小孔成像
平面镜
光的折射成像
凸透镜
光的直线传播
光的反射
光的折射
光的折射
倒立
正立
倒立
正立
可大可小
等大
可大可小
放大
实像
虚像
虚像
实像
虚像
像的大小由物和光屏到孔的距离决定
像的大小由物的大小决定
像的大小由物体到透镜的距离与焦距的关系确定
物近像近
等距
物近像远
成像原理
倒立或正立
大/小
实或虚像
决定像的大小的因素
像物到镜的距离
正立
光的色散
1、白光是由红、橙、黄、绿、蓝、靛、紫七种色光混合而成的。
2、色光的三原色：红、绿、蓝
颜料的三原色：品红、黄、蓝
3、透明物体颜色由它透过的色光决定
不透明物体的颜色由它反射色光决定
看不见的光
1、光谱
红外线
红
橙
黄
绿
蓝
紫
靛
紫外线
2、红外线热作用强；穿透能力强
紫外线化学作用强；荧光作用强；能灭菌。

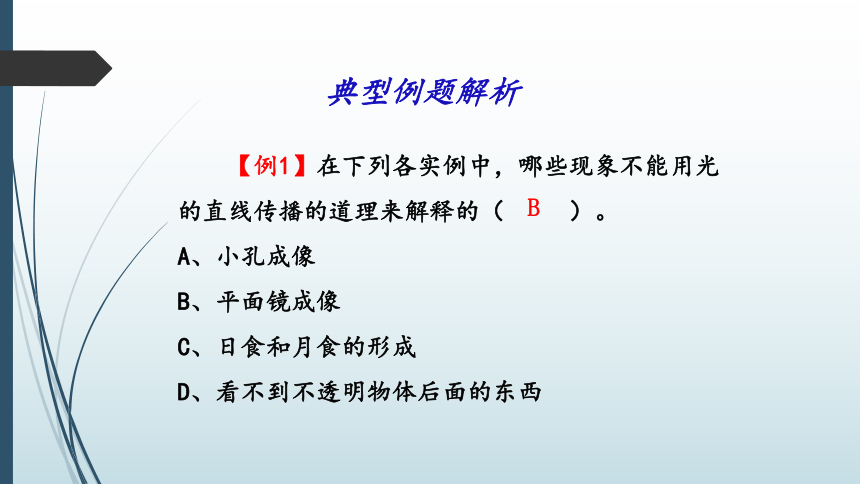

典型例题解析
【例1】在下列各实例中，哪些现象不能用光
的直线传播的道理来解释的（ ）。
A、小孔成像
B、平面镜成像
C、日食和月食的形成
D、看不到不透明物体后面的东西
B
【例2】一束光从空气射入某种透明液体，已知入射光线与法线的夹角为45°，反射光线与折射光线的夹角为105°，则反射角的大小是_______，折射角的大小是________。
45°
30°
【例3】有一束与镜面成45°角的光线AO入射到水平镜面上，反射光线 如图1-1-2中OB所示，现要使AO与OB的夹角为60°角，可采用的办法是（ ）。
A、将平面镜绕过入射点O的水平轴沿逆时针方向转15°角
B、将平面镜绕过入射点O的水平轴沿顺时针方向转15°角
C、将平面镜绕过入射点O的水平轴沿顺时针方向转30°角
D、将平面镜绕过入射点O的水平轴沿逆时针方向转30°角
图1-1-2
A
【例4】如图1-1-4所示，AB、CD是发光点S发出经平面镜反射的两条光线，在图中画出发光点S和它在平面镜中的像S′。
图1-1-4
图1-1-5
图1-1-6
【例5】如图1-2-5所示，一束光线斜射入容器中
并在容器底部形成一光斑，这时往容器中逐渐加水，
则光斑的位置（ ）。
A、慢慢向右移动 B、慢慢向左移动
?C、慢慢向水面移动 D、仍在原来位置不动
图1-2-5
B
课时训练
1、排纵队时，如果你看到自己前面的一位同学挡住了前面所有的人，队就排直了，这可以用_____________来解释。
2、我们能从各个方向看见房间里的物体，这是由于光线射到物体表面发生_________的缘故，人们从平面镜中看见物体的像，这是光的____________现象。
3、天空中的直升飞机，以离湖面100的高度平行飞行，则水中的像与飞机相距_____m。水中的像为 像。
光沿直线传播
漫反射
镜面反射
200
虚像
4、在树阴下的地面，看到许多小亮斑都呈圆形，这些
圆形亮斑是_______的像 ，是________的光沿直线传
播通过树叶间的______形成的。
?
5、下列说法中正确的是（ ）。
?A、激光准直，利用了光沿直线传播的道理
?B、放映电影时银幕上的像是虚像
?C、黑板“反光”是因为光在“反光”处发生了漫反射的缘故
?D、人走向穿衣镜时，人在镜中所成的像逐渐变大
小孔
太阳
太阳
A
6、为了把太阳光反射到一座洞口朝向正东方向的水平源洞中去，小明设计安装了一块能自动调节方向的平面镜M，如图1-1-11所示，正午时刻，太阳光垂直于水平地面照射，图中表示平面镜方向的那个角度应为α=______ ；午后，随着太阳西斜， α角应适当______。（选填“增大”或“减小”）
图1-1-11
45°
增大
7、下列说法中正确的是（ ）。
A、我们看到平面镜中的像，是像发出的光线进入了人眼的缘故
B、平面镜所成的虚像，实际上是发光物体发出的光线或物体反射出的光线，经平面镜反射后，反射光线反向延长线的交点
C、我们看到树木在水中的倒影，实际上是与平面镜成像的道理不相同
D、站在平面镜前的人逐渐远离平面镜时，他的像逐渐变小
B
8、下图中属于光的反射现象的是：（ ）。
9、下图的四种情景中，由于光的直线传播形成的是（ ）。
C
A
10、下图中的现象，由于光的折射造成的是（ 　）。
11、“影”是我们日常生活中常见的现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”；春游时的“摄影”等，以下列出的“影”与物理知识对应关系不正确的是（　 ）。
A、手影---光的直线传播 B、皮影---光的反射
C、倒影---平面镜成像 D、摄影---凸透镜成
B
D
12、目前光污染越来越严重，白亮污染是较普遍的一类光污染，建筑物的玻璃墙，釉面墙、磨光大理石和各种涂料，都能造成白亮污染，形成白亮污染的主要原因是（　　）。　
A、光的反射 B、光的折射
C、光具有能量 D、光沿直线传播
A
光的传播练习
1、“立竿见影”中的“影”是由于光的__________形成的；“水中倒影”是物体经水面形成的______像。（填“实”或“虚”）
2、在晴天的中午，茂密的大树下常有许多圆形的光斑，这些斑的成因是由于光是沿_______传播的，光线通过树叶缝隙而形成太阳的_______。 （填“像”或“影子”）
3、在小孔成像的实验中，若发光体与孔的距离不变，而改变屏与孔的距离，下列判断正确的是（ ）。
A、不管如何移动屏，像总是倒立的
B、像不一定是倒立的
C、屏越近像越大
D、不管怎样移动光屏像的大小总是不变的
考点训练
光沿直线传播
虚
直线
像（小孔成像）
A
光的传播练习
4、在百米赛跑中，终点计时员必须在看到发令枪冒烟时揿表，而不是听到枪声揿表，这是因为（ ）。
A、看枪冒烟揿表比较方便
B、看枪冒烟不会受到场地嘈杂声的干扰
C、听到枪声揿表计时不准确，会使运动员的成绩偏高
D、听到枪声揿表计时不准确，会使运动员的成绩偏低
5、光的传播与声音的传播不同，光可以在介质中传播，_______（填“也可以”或“不可以”）在真空中传播，声音______（填“能”或“不能”）在真空中传播。光在介质中传播的速度_____（填“大于”或“等于”或“小于”）在真空中传播的速度。
6、太阳发出的交经500s射到地球上，太阳和地球之间的距离是___________km。
不能
1.5x108
C
也可以
小于
光的反射练习
1、一束光线与平面镜成50°角入射，则反射光线与入射光线的夹角为_________。一束光线垂直于平面镜入射，发生反射后，其反射角为_______，平面镜使光的传播方向改变_____度角。
2、保持入射光线方向不变，把平面镜转过5°，则反射光线和入射光线夹角变化（ ）。
A、20° B、5° C、0° D、10°
3、下列关联正确的是（ ）。
A、光的直线传播——把铅笔斜插入盛水的玻璃杯中，看上去好像折断了
B、光的折射——岸边的树倒映在水中
C、光的反射——日食、月食的形成
D、光的反射——人能在镜中看见自己的像
80°
0°
180
D
D
光的反射练习
4、深夜，没有灯光，小明用手电筒照在白墙上高处的镜子，竟然发现镜子是______的，墙是______的（以上两空填“黑色”或“白色”）。这是由于镜子发生的是___________，而墙发生的是________。
5、画出下列各图中的入射光线或反射光线或反射面，并填上相应角度的值。
45°
45°°
90°
入射角___
反射角___
入射角___
反射角___
入射角___
反射角___
反射光线与入射光线____
黑色
白色
镜面反射
漫反射
0°
0°
45°
45°
45°
45°
成（夹角）90°
平面镜成像练习
1、一位同学站在平面镜前并向平面镜靠近，则他在平面镜中的像应该（ ）。
A、远离平面镜，且大小不变 B、靠近平面镜，且大小不变
C、远离平面镜，且越来越小 D、靠近平面镜，且越来越大
2、人从平面镜中看到电子钟显示的时刻如图所示，此时的实际时刻为（ ）。
A、12点05分 B、20点21分 C、20点51分 D、2点51分
3、下列关于平面镜成像的说法中错误的是（ ）。
A、像与物的大小相等
B、像与物到镜面的距离相等
C、像与物之间的连线与镜面垂直
D、像与物之间的距离始终不变
B
D
C
4、湖边的路灯离湖面高3m，湖水深5m，映在平静的水中，灯的“倒影”是_______像（填“实”或“虚”），它是由于光的_________形成的，该“倒影”距离湖面___m。
5、如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。
⑴为便于观察，该实验最好在 环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到 ，巧妙地解决了确定像的位置和大小的问题。
⑵点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像 为止，这时发现像与物的大小 ；进一步观察A、B两支
蜡烛在直尺上的位置发现，像和物的连线与玻璃
板 ，像和物到玻璃板的距离_____。
相等
虚
反射
3
较黑暗
B蜡烛的像
完全重合
相等
垂直
光的折射练习
1、下列现象中，不属于光的折射现象的是（ ）。
A、人看见自己在水中的影子
B、斜看水中的筷子，筷子在水面处弯折
C、潜水员在水下看见飞鸟，鸟的位置比实际位置变得高了
D、夏天游泳时，看见清澈池水很浅
2、在空气和水界面上，同时发生反射和折射，当入射光线和反射光线的夹角为120°时，反射光线和折射光线的夹角是90°，则折射角为（ ）。
A、60° B、30° C、30° D、40°
B
A
3、潜入水中工作的潜水员看见岸上树梢位置变高了。如下图所示的四幅光路图中，哪一幅图能正确说明产生这一现象的原因（ ）。
4、下列现象可以用光的折射解释的是（ ）。
A、在游泳池边看到的池底比实际浅
B、夜晚看到人在路灯下形成的影子
C、通过汽车后视镜看到车后更广阔的范围
D、晴朗夏日的中午，在树下看见圆形的光斑
C
A
光的色散练习
1、彩色电视画面的颜色是由哪三种色光合成的（ ）。
A、红黄蓝 B、红绿蓝 C、黑白红 D、白绿蓝
2、在没有其他光照射的情况下，舞台追光灯发出的绿光照在穿白上衣、红裙子的演员身上，观众看到她时是（ ）。
A、全身呈绿色
B、上衣呈绿色，裙子不变
C、上身呈绿色，裙子呈紫色
D、上身呈绿色，裙子呈黑色
A
D
