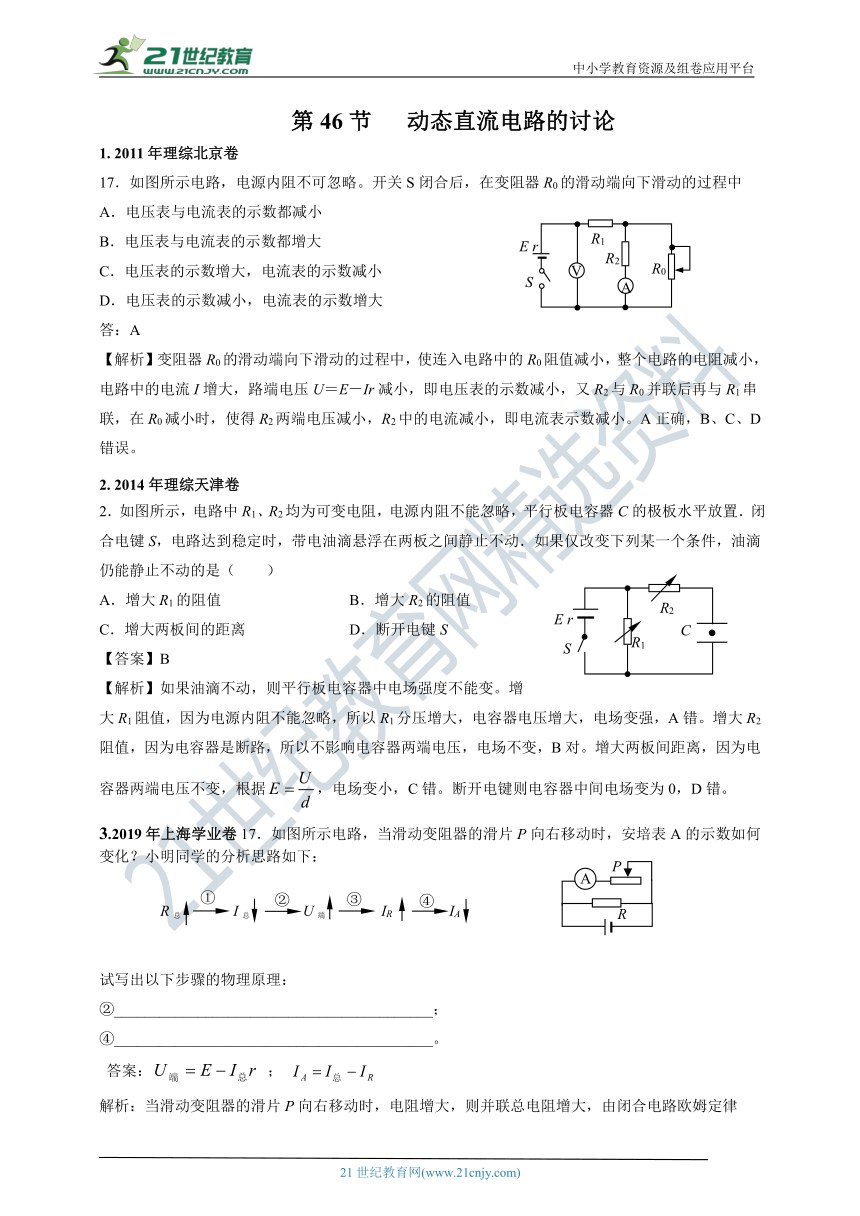

第46节 动态直流电路的讨论
1. 2011年理综北京卷
17．如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向下滑动的过程中
A．电压表与电流表的示数都减小
B．电压表与电流表的示数都增大
C．电压表的示数增大，电流表的示数减小
D．电压表的示数减小，电流表的示数增大
答：A
【解析】变阻器R0的滑动端向下滑动的过程中，使连入电路中的R0阻值减小，整个电路的电阻减小，电路中的电流I增大，路端电压U＝E－Ir减小，即电压表的示数减小，又R2与R0并联后再与R1串联，在R0减小时，使得R2两端电压减小，R2中的电流减小，即电流表示数减小。A正确，B、C、D错误。
2. 2014年理综天津卷
2．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置．闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是（ ）
A．增大R1的阻值 B．增大R2的阻值
C．增大两板间的距离 D．断开电键S
【答案】B
【解析】如果油滴不动，则平行板电容器中电场强度不能变。增大R1阻值，因为电源内阻不能忽略，所以R1分压增大，电容器电压增大，电场变强，A错。增大R2阻值，因为电容器是断路，所以不影响电容器两端电压，电场不变，B对。增大两板间距离，因为电容器两端电压不变，根据，电场变小，C错。断开电键则电容器中间电场变为0，D错。
3.2019年上海学业卷17．如图所示电路，当滑动变阻器的滑片P向右移动时，安培表A的示数如何变化？小明同学的分析思路如下：

试写出以下步骤的物理原理：
②__________________________________________；
④__________________________________________。
答案： ；
解析：当滑动变阻器的滑片P向右移动时，电阻增大，则并联总电阻增大，由闭合电路欧姆定律减小，路端电压增大；由部分电路欧姆定律得增大，由并联电路特点得通过电流表的电流减小。

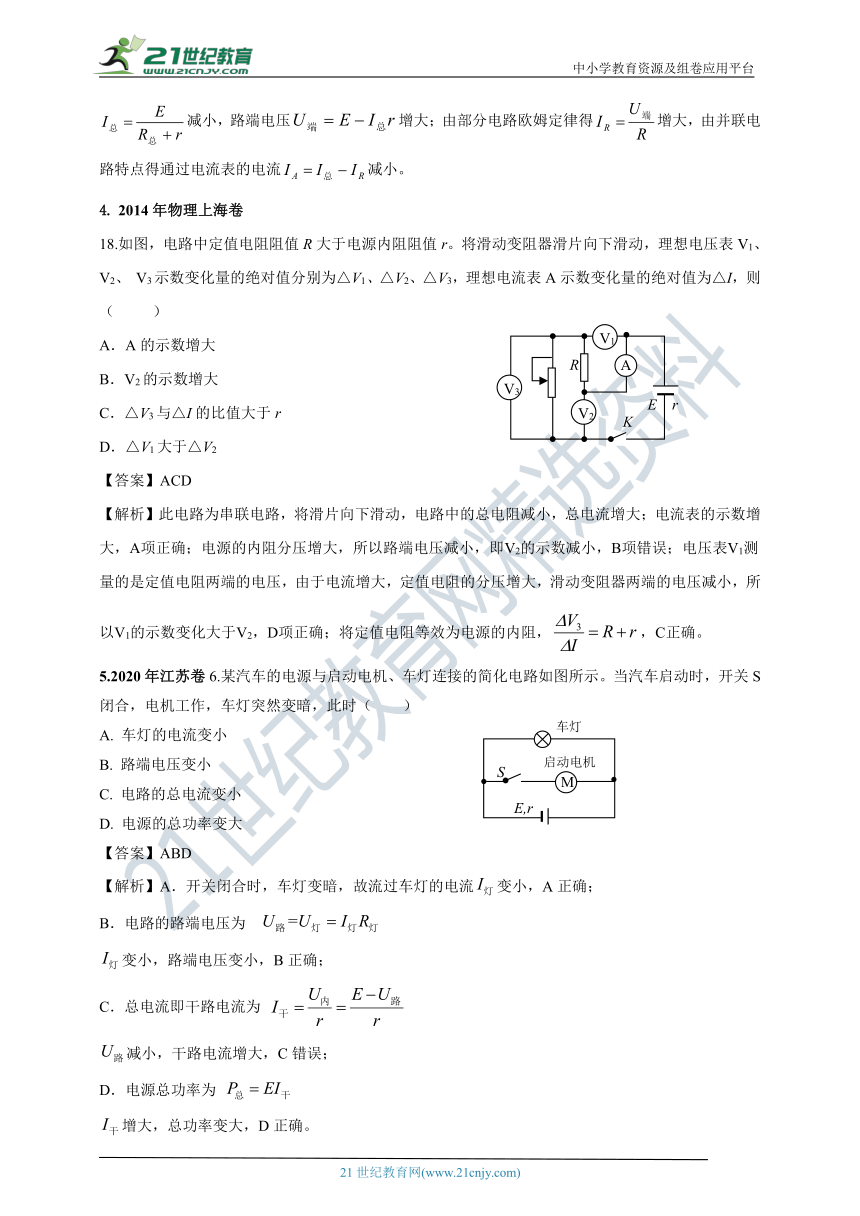

4. 2014年物理上海卷
18.如图，电路中定值电阻阻值R大于电源内阻阻值r。将滑动变阻器滑片向下滑动，理想电压表V1、 V2、 V3示数变化量的绝对值分别为△V1、△V2、△V3，理想电流表A示数变化量的绝对值为△I，则 （ ）
A．A的示数增大
B．V2的示数增大
C．△V3与△I的比值大于r
D．△V1大于△V2
【答案】ACD
【解析】此电路为串联电路，将滑片向下滑动，电路中的总电阻减小，总电流增大；电流表的示数增大，A项正确；电源的内阻分压增大，所以路端电压减小，即V2的示数减小，B项错误；电压表V1测量的是定值电阻两端的电压，由于电流增大，定值电阻的分压增大，滑动变阻器两端的电压减小，所以V1的示数变化大于V2，D项正确；将定值电阻等效为电源的内阻，，C正确。
5.2020年江苏卷6.某汽车的电源与启动电机、车灯连接的简化电路如图所示。当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时（　　）
A. 车灯的电流变小
B. 路端电压变小
C. 电路的总电流变小
D. 电源的总功率变大
【答案】ABD
【解析】A．开关闭合时，车灯变暗，故流过车灯的电流变小，A正确；
B．电路的路端电压为
变小，路端电压变小，B正确；
C．总电流即干路电流为
减小，干路电流增大，C错误；
D．电源总功率为
增大，总功率变大，D正确。
故选ABD。
6. 2013年江苏卷
4. 在输液时，药液有时会从针口流出体外，为了及时发现,设计了一种报警装置，电路如图所示。 M 是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S 两端电压U 增大，装置发出警报，此时
(A) RM变大，且R 越大,U 增大越明显
(B) RM变大，且R 越小，U 增大越明显
(C) RM变小，且R 越大，U 增大越明显
(D) RM变小，且R 越小，U 增大越明显
答案：C
解析：接触到药液时其电阻RM发生变化，导致S两端电压U增大，根据欧姆定律U=IRs，由闭合电路欧姆定律知，
两者联立可知RM变小，且R越大，U增大越明显，故A、B、D错，C对。
7. 2011年海南卷
2．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则（ ）
A．V的读数变大，A的读数变小
B．V的读数变大，A的读数变大
C．V的读数变小，A的读数变小
D．V的读数变小，A的读数变大
答：B
【解析】S断开，相当于外电阻变大，总电流减小，故路端电压U＝E－Ir增大，电压表的读数变大。S断开，使原来R2与R3并联的电阻变为R3的电阻，电阻变大了，R3两端的电压增大，电流增大，电流表的读数变大。
8. 2011年上海卷
12．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时
A．电压表V读数先变大后变小，电流表A读数变大
B．电压表V读数先变小后变大，电流表A读数变小
C．电压表V读数先变大后变小，电流表A读数先变小后变大
D．电压表V读数先变小后变大，电流表A读数先变大后变小
答案：A
解析：本题考查动态电路知识。外电路电路结构为滑动变阻器的上部分电阻R1与下部分电阻R2并联后再与电阻R串联。根据R1＋R2之和为定值，则并联电阻R并＝可知，当R1＝R2时，R并最大，外电路电阻最大。根据欧姆定律I＝及路端电压与干路电流的关系：U＝E－Ir，可知外电路电阻先增大后减小时，干路电流先减小后增大，路端电压先增大后减小，排除B、D选项；讨论电流表示数变化时，可将电阻R与电源内阻r之和等效为电源内阻r内，外电路只有R1与R2并联，当R1＜R2时，P向下移动，R2减小，而电压增大，故电流表A的读数增大；当R1＞R2时，P继续向下移动，R1增大，且其两端电压减小，故通过R1的电流减小，而由前面的判断可知此时干路电流增大，故另外一条支路R2上的电流必定增大，即电流表A读数继续增大，综上所述电流表读数一直增大，A对。
