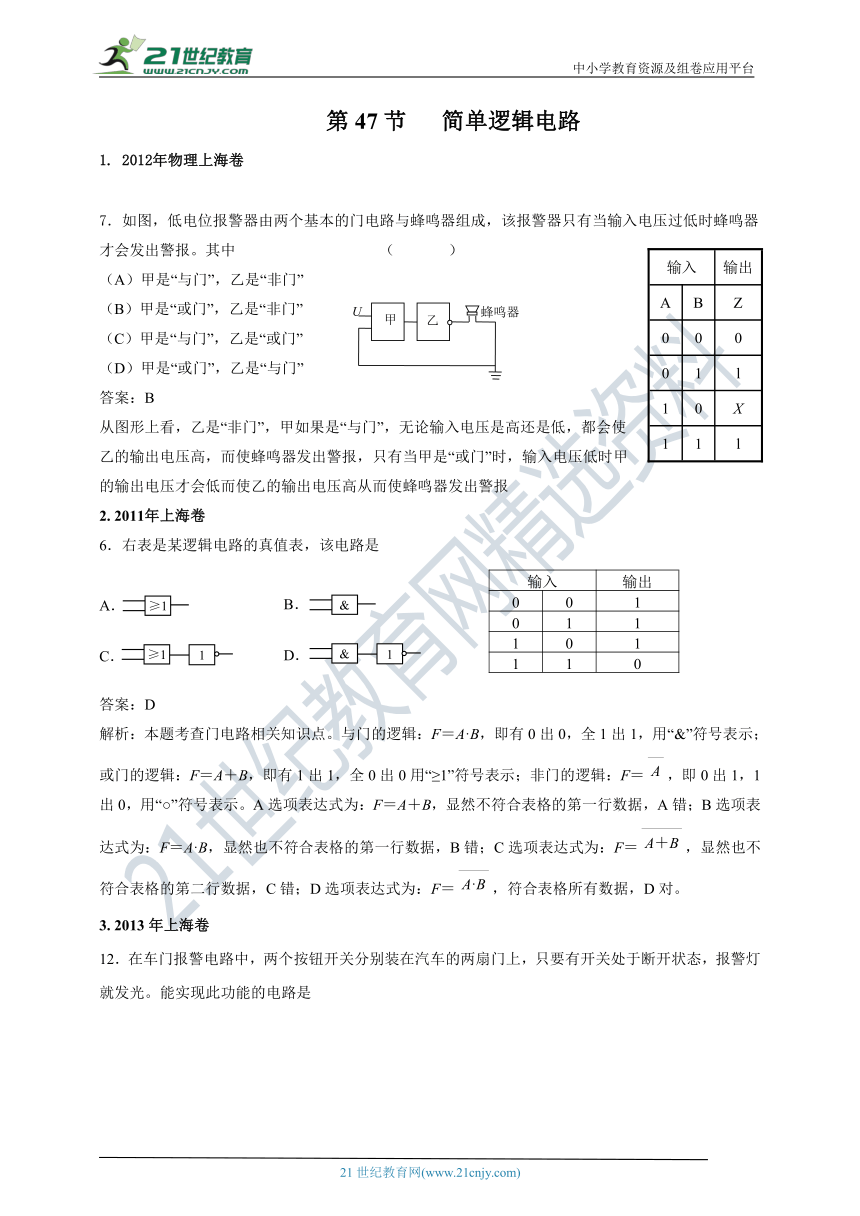

第47节 简单逻辑电路
1. 2012年物理上海卷
输入 输出
A B Z
0 0 0
0 1 l
1 0 X
1 1 l
7．如图，低电位报警器由两个基本的门电路与蜂鸣器组成，该报警器只有当输入电压过低时蜂鸣器才会发出警报。其中 （ ）
（A）甲是“与门”，乙是“非门”
（B）甲是“或门”，乙是“非门”
（C）甲是“与门”，乙是“或门”
（D）甲是“或门”，乙是“与门”
答案：B
从图形上看，乙是“非门”，甲如果是“与门”，无论输入电压是高还是低，都会使乙的输出电压高，而使蜂鸣器发出警报，只有当甲是“或门”时，输入电压低时甲的输出电压才会低而使乙的输出电压高从而使蜂鸣器发出警报
2. 2011年上海卷
6．右表是某逻辑电路的真值表，该电路是
答案：D
解析：本题考查门电路相关知识点。与门的逻辑：F＝A·B，即有0出0，全1出1，用“&”符号表示；或门的逻辑：F＝A＋B，即有1出1，全0出0用“≥1”符号表示；非门的逻辑：F＝，即0出1，1出0，用“○”符号表示。A选项表达式为：F＝A＋B，显然不符合表格的第一行数据，A错；B选项表达式为：F＝A·B，显然也不符合表格的第一行数据，B错；C选项表达式为：F＝，显然也不符合表格的第二行数据，C错；D选项表达式为：F＝，符合表格所有数据，D对。
3. 2013年上海卷
12．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。能实现此功能的电路是
答案：B
解析：能实现此功能的电路是与门电路，选项B正确。
4.2015年上海卷13．监控系统控制电路如图所示，电键S闭合时，系统白天和晚上都工作；电键S断开时，系统仅晚上工作。在电路中虚框处分别接入光敏电阻（受光照时阻值减小）和定值电阻，则电路中 （ D ）
（A）C是“与门”，A是光敏电阻
（B）C是“与门”，B是光敏电阻
（C）C是“或门”，A是光敏电阻
（D）C是“或门”，B是光敏电阻
解析：开关S闭合后，C门的一个输入点就是1，系统不管白天和晚上都工作，说明与另一输入端的逻辑值无关，这说明C门是“或门”。 开关S断开后，C门的一个输入点就是0，要让系统工作，另一输入端必须是1，也就是高电压，所以B是光敏电阻，故选项D正确。
