第十六章
电压
电阻
16.3
电阻

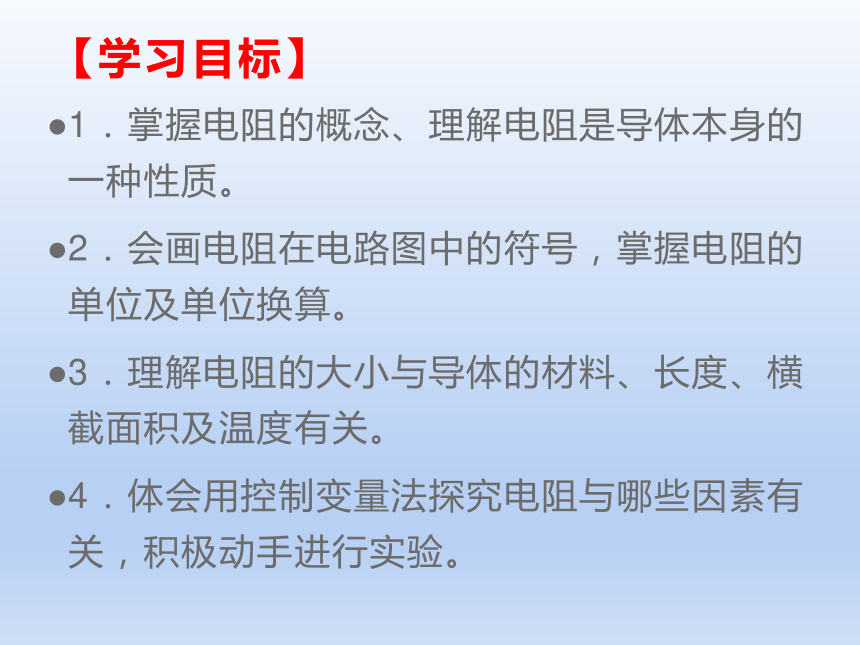

【学习目标】
1．掌握电阻的概念、理解电阻是导体本身的一种性质。
2．会画电阻在电路图中的符号，掌握电阻的单位及单位换算。
3．理解电阻的大小与导体的材料、长度、横截面积及温度有关。
4．体会用控制变量法探究电阻与哪些因素有关，积极动手进行实验。

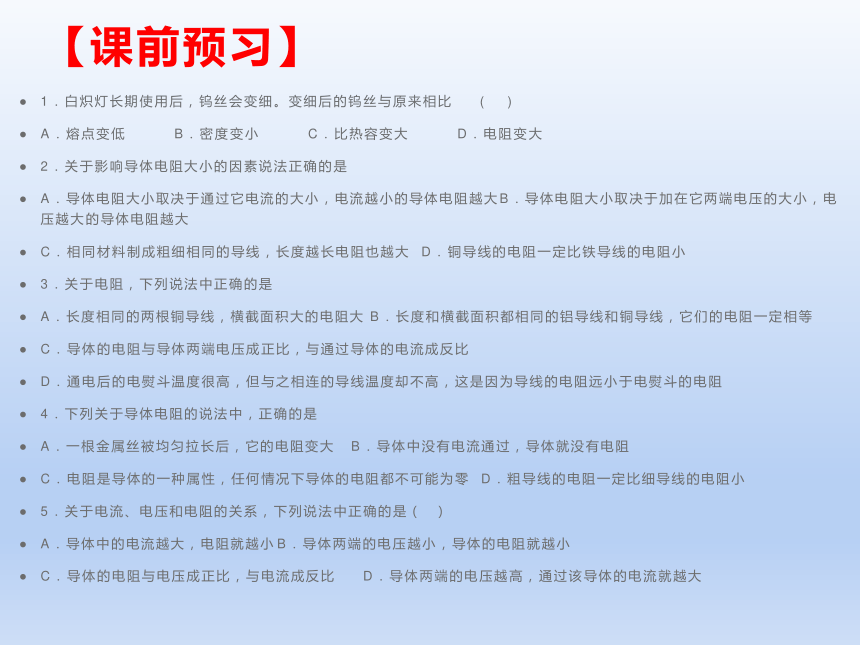

【课前预习】
1．白炽灯长期使用后，钨丝会变细。变细后的钨丝与原来相比
(
)
A．熔点变低
B．密度变小
C．比热容变大
D．电阻变大
2．关于影响导体电阻大小的因素说法正确的是
A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大
C．相同材料制成粗细相同的导线，长度越长电阻也越大
D．铜导线的电阻一定比铁导线的电阻小
3．关于电阻，下列说法中正确的是
A．长度相同的两根铜导线，横截面积大的电阻大
B．长度和横截面积都相同的铝导线和铜导线，它们的电阻一定相等
C．导体的电阻与导体两端电压成正比，与通过导体的电流成反比
D．通电后的电熨斗温度很高，但与之相连的导线温度却不高，这是因为导线的电阻远小于电熨斗的电阻
4．下列关于导体电阻的说法中，正确的是
A．一根金属丝被均匀拉长后，它的电阻变大
B．导体中没有电流通过，导体就没有电阻
C．电阻是导体的一种属性，任何情况下导体的电阻都不可能为零
D．粗导线的电阻一定比细导线的电阻小
5．关于电流、电压和电阻的关系，下列说法中正确的是（
）
A．导体中的电流越大，电阻就越小
B．导体两端的电压越小，导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越高，通过该导体的电流就越大
【课前预习】答案
1．D
2．C
3．D
4．A
5．D
为什么导线要用铝或铜做材料？
铝质导线
铜质导线
【学习探究】

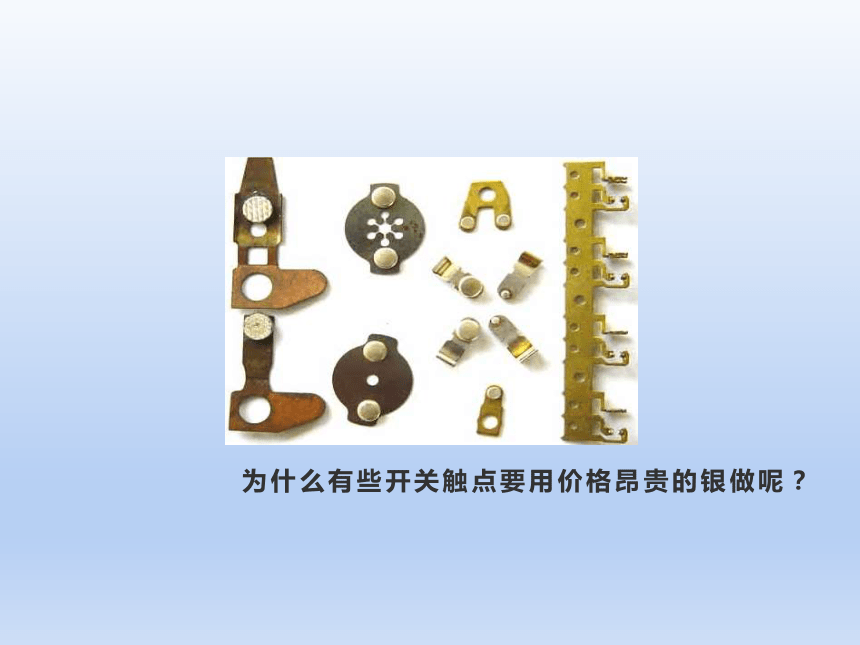

为什么有些开关触点要用价格昂贵的银做呢？

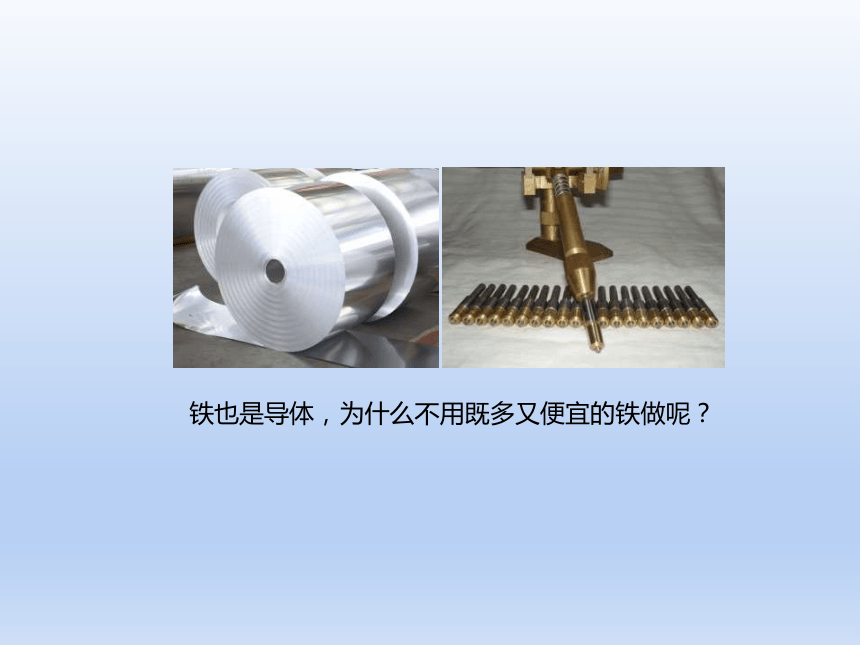

铁也是导体，为什么不用既多又便宜的铁做呢？

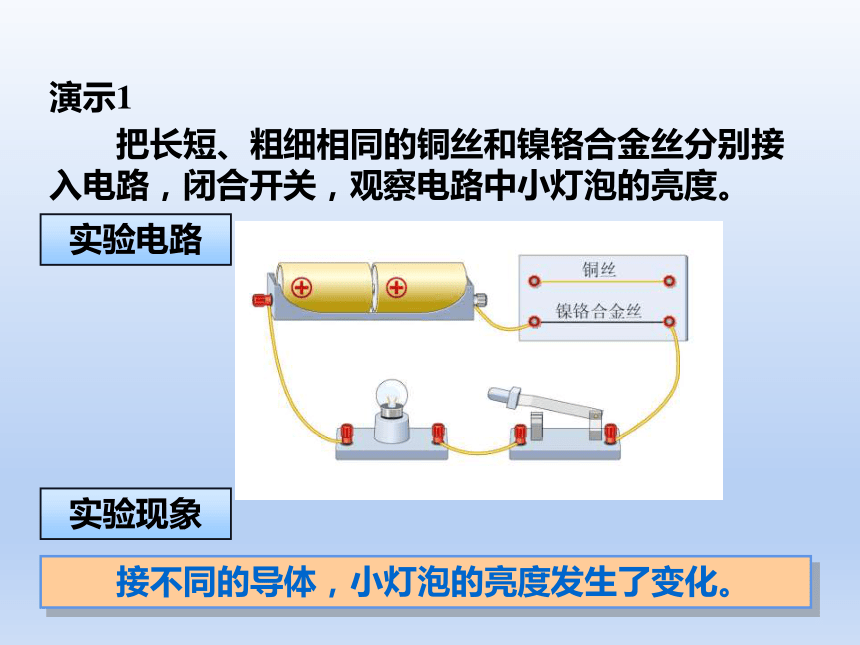

演示1
　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
　　接不同的导体，小灯泡的亮度发生了变化。
实验电路
实验现象

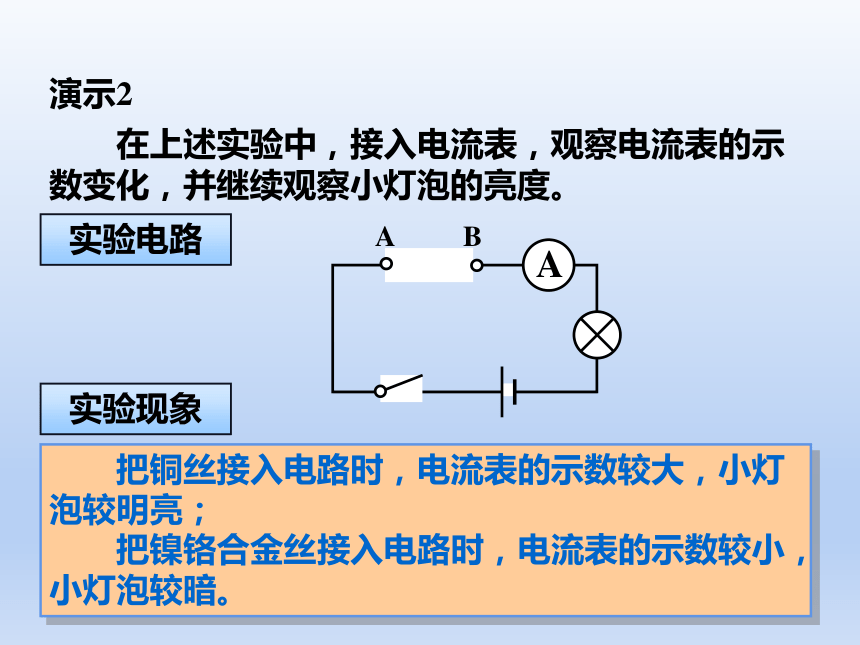

　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
A
B
A
实验电路
实验现象
　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。
　　
演示2
　　导体虽然容易导电，但对电流也有一定的阻碍作用。
　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。
　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
实验现象
问　题
　　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
　　2．单位：欧姆（ohm），简称欧，符号Ω。
　　3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　　　　
千欧（kΩ）
　　换算关系是：
　　1
kΩ
=
1
000
Ω=
103
Ω
　　1
MΩ
=
1
000
000
Ω=106
Ω
一、电阻
　　4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号
表示。
一、提出问题：
影响导体电阻大小的因素会有哪些？
二、探究影响电阻大小的因素
猜想一：导体的电阻可能与导体的材料有关。
猜想二：导体的电阻可能与导体的长度有关。
猜想三：导体的电阻可能与导体的粗细有关。
猜想四：导体的电阻可能与导体的温度有关。
二、猜想或假设
三、设计实验方案
你怎样知道导体电阻的大小？你能设计一个合理的电路吗?
通过比较灯的亮暗来判断，如灯亮，则对电流阻碍作用小，电阻小。
通过比较电流表中电流的大小，如电流大，则对电流的阻碍作用小，电阻小。
既可比较灯的亮暗，也可比较电流的大小
实验过程中需记录的内容有哪些？你能设计一张表格来表示吗？
导体
灯泡的亮度
电流表示数
电阻的大小
材料
长度
粗细
控制变量法:一个物理量可能与多个因素有关，我们必须一个一个因素来研究。研究时，只让其中一个因素改变，其余因素要保持不变。
思考：一个物理量可能与多个因素有关时，如何展开研究？
四、研究实验方法
1．探究电阻与导体长度的关系
实验1：电阻是否与导体的长度有关
材料
长度
（m）
横截面积（mm2）
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
0.5
S
镍铬合金
1
S
　　导体的电阻与长度有关。
　　材料、横截面积相同，导体越长，电阻越大。
　　实验1的结论：
2．探究电阻与导体横截面积的关系
实验2：电阻与导体横截面积是否有关
材料
长度
（m）
横截面积
（mm2）
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
1
S
镍铬合金
1
2S
　　导体的电阻与横截面积有关；
　　材料、长度相同，导体的横截面积越大，电阻越小。
　　实验2的结论：
实验3：电阻还与温度有关
灯丝
A
加热
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
　　1．物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。
　　2．电阻的单位是欧姆，简称欧，符号Ω。
课堂小结
【课后练习】
1．下列有关电阻的说法正确的是
A．导体的电阻越大，表明导体的导电能力越强
B．导体的电阻与导体两端的电压成正比
C．导体中的电流为零时电阻也为零
D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
2．关于电流、电压和电阻，下列说法正确的是
A．只要将导体连入电路，电路中就有电流
B．有电流通过的小灯泡，其两端不一定有电压
C．导体两端电压越大，通过该导体的电流就越大
D．导体中通过的电流越大，它的电阻越小
3．下列关于半导体的说法，正确的是（
）
A．常温下半导体的电阻为零
B．半导体广泛应用于各种电子设备
C．半导体就是超导体
D．任何情况下半导体都是不导电的
4．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（
）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
5．如果不考虑温度的影响，导体电阻的大小与下列哪个因素无关
A．导体的材料
B．导体的长度
C．导体的横截面积
D．导体两端的电压
6．下列关于材料的导电性能及其应用的说法错误的是
A．绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B．生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C．半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D．用超导材料制造电子元件，可不必考虑元件的散热问题
7．下列因素中，对导体电阻大小有决定作用的是
A．导体是否接入电路
B．导体的长度
C．通过导体的电流
D．导体两端的电压
8．有关导体电阻的说法，正确的是（
）
A．粗细相同的两根导线，长度大的，电阻一定大
B．长度相同的两根导线，横截面积小的，电阻一定大
C．同种材料制成的长短相同的两根导线，横截面积小的，电阻大
D．铝导线的电阻一定比铜导线的电阻大
9．以下说法中正确的是
A．导体的电阻与电压成正比
B．导体的电阻与电流成反比
C．导体的电阻是导体的属性，与电压、电流没有关系
D．滑动变阻器是通过改变电阻丝的粗细来改变电阻值的
10．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（
）
A．长导线的电阻一定大
B．粗细相同，长导线的电阻一定大
C．细导线的电阻一定大
D．长度相同，粗导线的电阻一定大
【课后练习】答案
1．D
2．C
3．B
4．B
5．D
6．A
7．B
8．C
9．C
10．B
11．＜
＝
12．导体
长度
13．小于
等于
14．并联
串联
15．甲
丙
