九年级物理第13章《电路初探》单元练习
一、选择题：
1、关于生活中的一些电路连接，下列判断不正确的是
（
）
A．节日的夜晚，装扮瘦西湖畔小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
2、常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
(
A
．
B
．
C
．
D
．
)
3、随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关
B．电源
C．用电器
D．电能表
4、下列分类中，全部是用电器的是
（　　）
A．门铃、开关、电灯
B．电视机、电池、发电机
C．电动机、发电机、电灯
D．电风扇、电饭锅、电冰箱
5、短路和断路是电路中常见的故障，下列四幅图有短路现象的是
（　
）

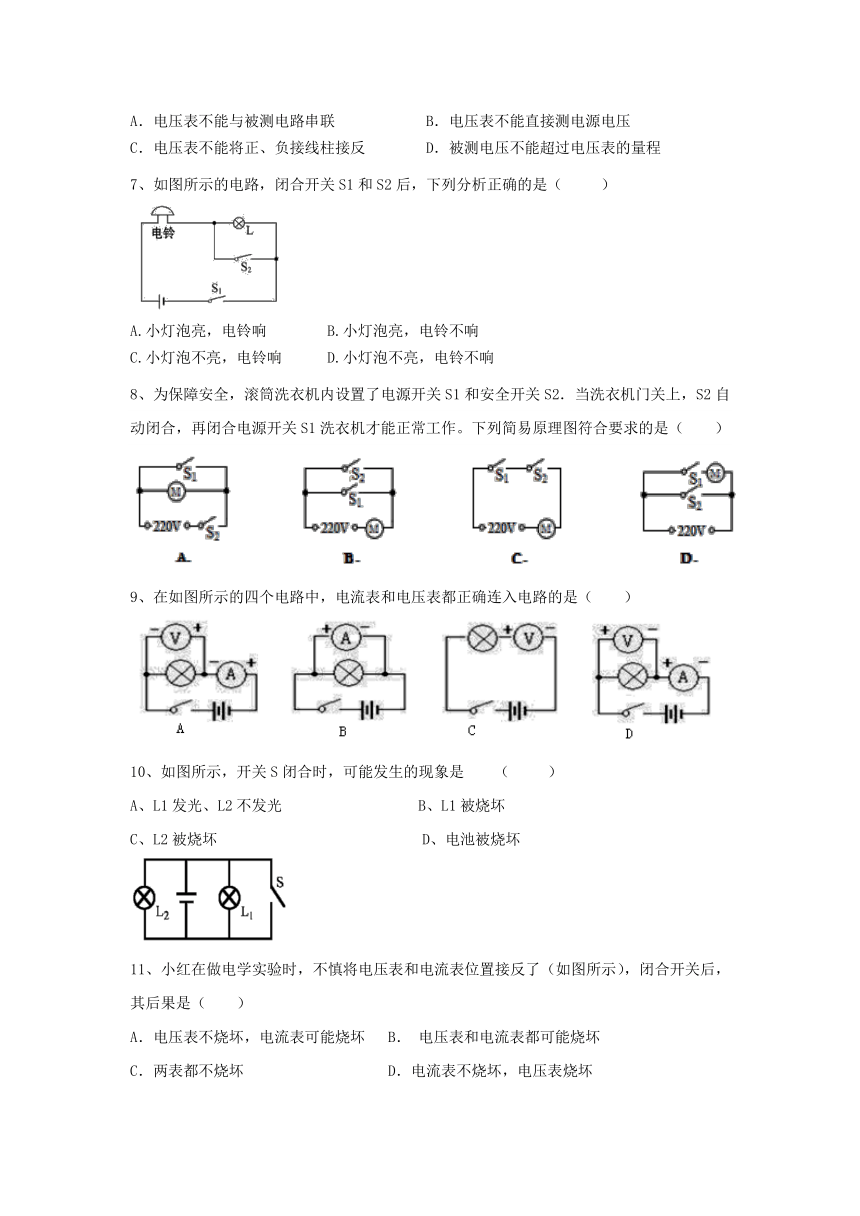

6、关于电压表的使用，下列说法中错误的是（
）
A．电压表不能与被测电路串联
B．电压表不能直接测电源电压
C．电压表不能将正、负接线柱接反
D．被测电压不能超过电压表的量程
7、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（
）
A.小灯泡亮，电铃响
B.小灯泡亮，电铃不响
C.小灯泡不亮，电铃响
D.小灯泡不亮，电铃不响
8、为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　）
9、在如图所示的四个电路中，电流表和电压表都正确连入电路的是（　　）
10、如图所示，开关S闭合时，可能发生的现象是
（
）
A、L1发光、L2不发光
B、L1被烧坏
C、L2被烧坏
D、电池被烧坏
11、小红在做电学实验时，不慎将电压表和电流表位置接反了（如图所示），闭合开关后，其后果是（
）
A．电压表不烧坏，电流表可能烧坏
B．
电压表和电流表都可能烧坏
C．两表都不烧坏
D．电流表不烧坏，电压表烧坏

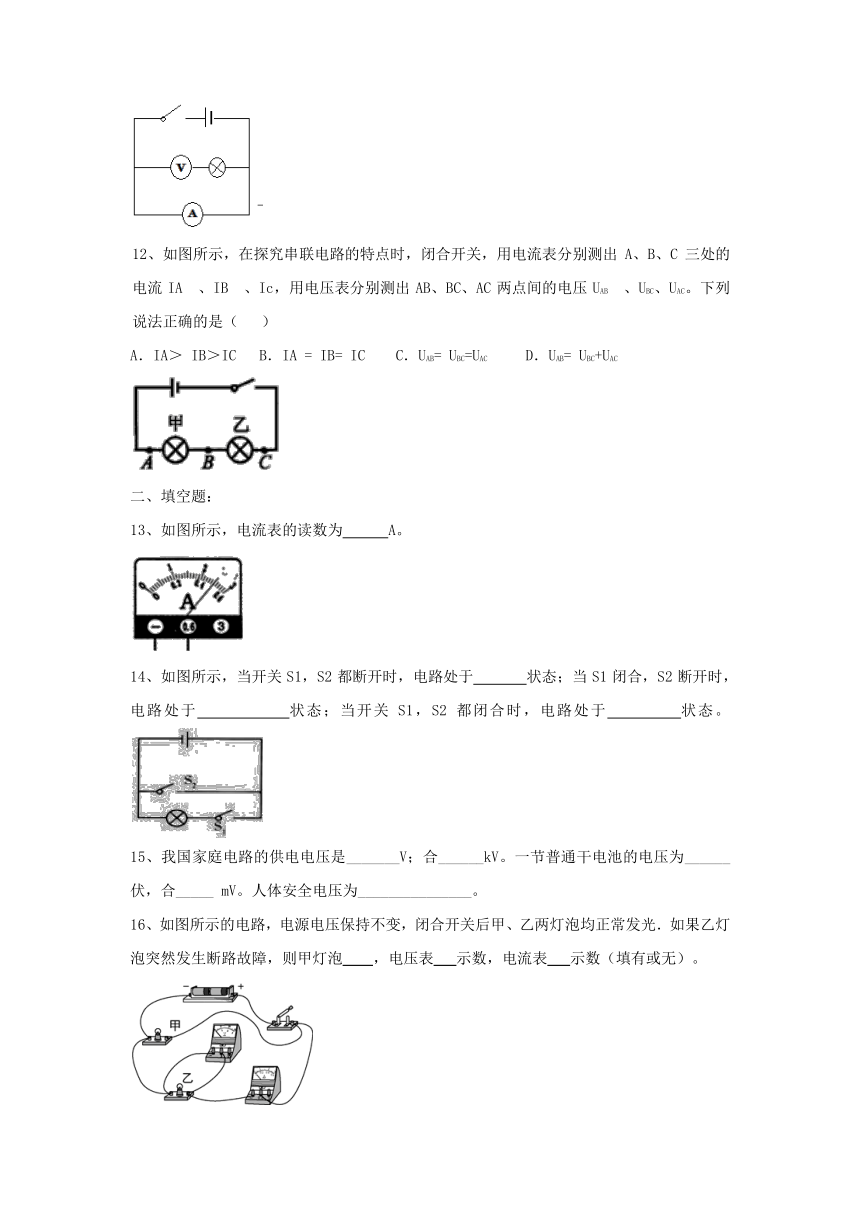

12、如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA?、IB?、Ic，用电压表分别测出AB、BC、AC两点间的电压UAB?、UBC、UAC。下列说法正确的是（
）
A．IA＞
IB＞IC
B．IA
=
IB=
IC
C．UAB=
UBC=UAC
D．UAB=
UBC+UAC
二、填空题：
13、如图所示，电流表的读数为　
　A。
14、如图所示，当开关S1，S2都断开时，电路处于
状态；当S1闭合，S2断开时，电路处于
状态；当开关S1，S2都闭合时，电路处于
状态。
15、我国家庭电路的供电电压是_______V；合______kV。一节普通干电池的电压为______伏，合_____
mV。人体安全电压为_______________。
16、如图所示的电路，电源电压保持不变，闭合开关后甲、乙两灯泡均正常发光．如果乙灯泡突然发生断路故障，则甲灯泡
，电压表
示数，电流表
示数（填有或无）。
17、如图所示的电路中，要使两灯同时发光，则开关S1
，S2
。
18、如图所示的电路，电源电压为6V，电灯L1上的电压为1．5V，则电压表的示数为
V。
19、如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为________
mA．
20、如图所示，要使灯L1、L2串联，应闭合开关
，断开开关
；要使灯L1、L2并联，应闭合开关
，断开开关
．开关S1、S2、S3
（填“能”或“不能”）同时闭合．原因是
．
21、一位同学使用有0～0.6A和0～3A两个量程的电流表测量电路中的电流，经试触应使用0～3A的量程，但这个量程的刻度盘已模糊不清无法读数，这位聪明的同学从0～0.6A的刻度盘上看到指针指在0.48A处，从而判断出实际电流值是
A.
22、如图甲所示的电路中，L1、L2是________联的，电流表A1测的是通过________的电流，当开关闭合后，A1、A2的示数分别如图乙中的（a）（b）所示，通过L2的电流为________?A
三、解答题：
23、画出电路图或根据电路图连接实物图：
24、如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。
25、小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和．他准备了两只相同的灯泡L1、L2和其它实验器材．
A.按如图所示的电路图连接电路；
B.闭合开关，用电压表分别测出AB、BC、AC
间的电压，并记录在表格中．
（1）在物理学中，串联电路电压的规律是：
。
（2）分析小刚的实验数据得出的结论与他的猜想
（填“相符”或“不相符”）
(3)这个实验的不足之处是：（1）
（2）
26、图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2
．
木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是________，否则是________．
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是________A，也可能是________A．
参考答案
一、选择题：
1、B
2、C
3、
A
4、D
5、B
6、B
7、C
8、C
9、C
10、D
11、A
12、B
二、填空题：
13、0.5
14、断路
通路
短路
15、220
0.22
1.5
1500
≤36V
16、亮
有
无
17、闭合
断开
18、1.5
19、75
20、S2
S1S3
S1
S3
S2
不能
会造成电源短路
21、2.4
22、并
L1
0.24
三、解答题：
23、略
24、略
25、电源电压等于各用电器电压之和
相符
没有多次进行试验
实验时要用两个不同规格的灯泡
26、并联
另一灯泡也不发光
0.3A
0.15A
