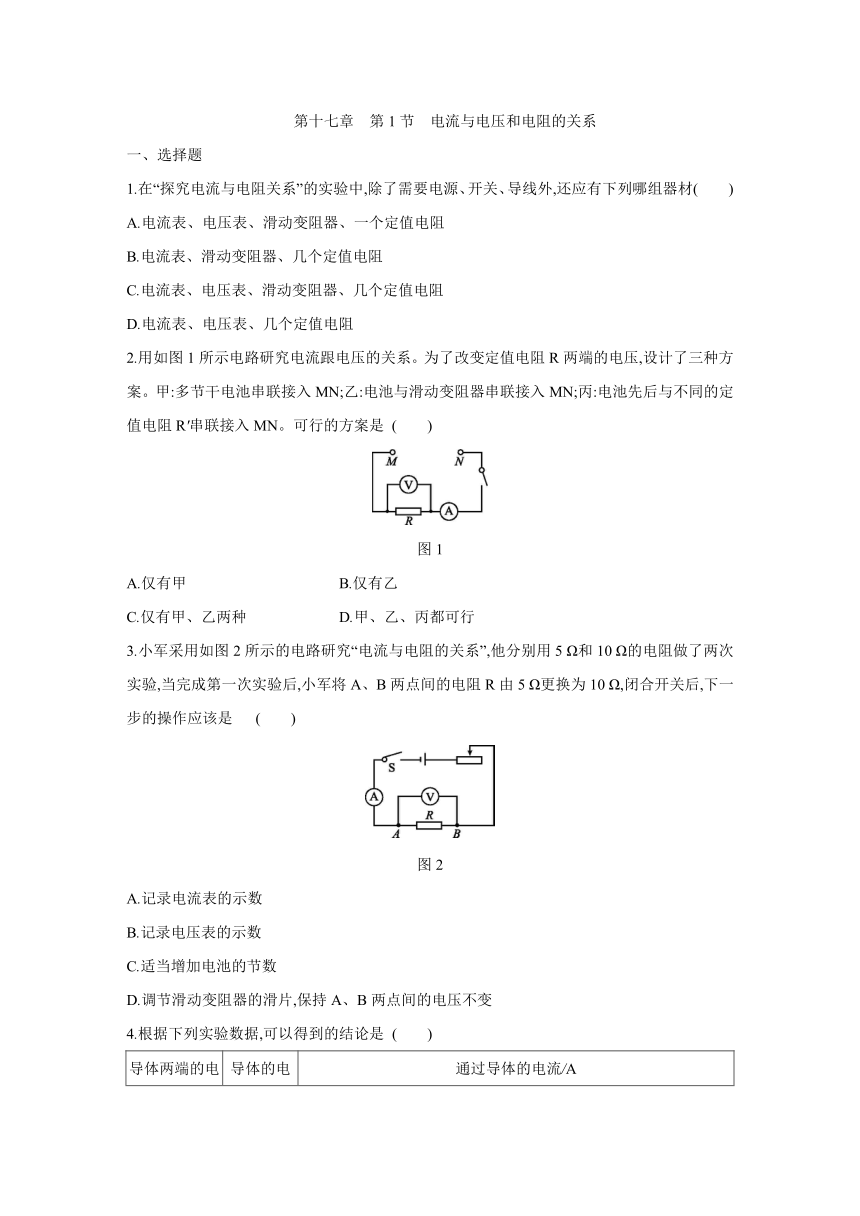

第十七章　第1节　电流与电压和电阻的关系
一、选择题
1.在“探究电流与电阻关系”的实验中,除了需要电源、开关、导线外,还应有下列哪组器材(　　)
A.电流表、电压表、滑动变阻器、一个定值电阻
B.电流表、滑动变阻器、几个定值电阻
C.电流表、电压表、滑动变阻器、几个定值电阻
D.电流表、电压表、几个定值电阻
2.用如图1所示电路研究电流跟电压的关系。为了改变定值电阻R两端的电压,设计了三种方案。甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同的定值电阻R'串联接入MN。可行的方案是
(　　)
图1
A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行
3.小军采用如图2所示的电路研究“电流与电阻的关系”,他分别用5
Ω和10
Ω的电阻做了两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5
Ω更换为10
Ω,闭合开关后,下一步的操作应该是
(　　)
图2
A.记录电流表的示数
B.记录电压表的示数
C.适当增加电池的节数
D.调节滑动变阻器的滑片,保持A、B两点间的电压不变
4.根据下列实验数据,可以得到的结论是
(　　)
导体两端的电压/V
导体的电阻/Ω
通过导体的电流/A
2
10
0.2
4
10
0.4
6
10
0.6
A.导体的电阻一定时,导体两端的电压跟通过导体的电流成正比
B.导体的电阻一定时,通过导体的电流跟导体两端的电压成正比
C.导体两端的电压一定时,导体的电阻跟通过导体的电流成反比
D.导体两端的电压一定时,通过导体的电流跟导体的电阻成反比
5.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图3所示的I-U图象,下列说法中与图象相符的是
(　　)
图3
A.根据该图像可以得出电流跟电阻的关系
B.电阻一定,电压与电流成正比
C.电压一定,电流与电阻成反比
D.电阻一定,电流与电压成正比
6.
在“探究电流与电阻关系”的实验中,某同学根据实验数据作出如图4所示的图象,下列说法中正确的是(　　)
图4
A.导体中的电流与导体的电阻成正比
B.实验时应控制定值电阻两端的电压不变
C.导体的电阻与导体中的电流成反比
D.多次实验是为了求平均值,以减小实验误差

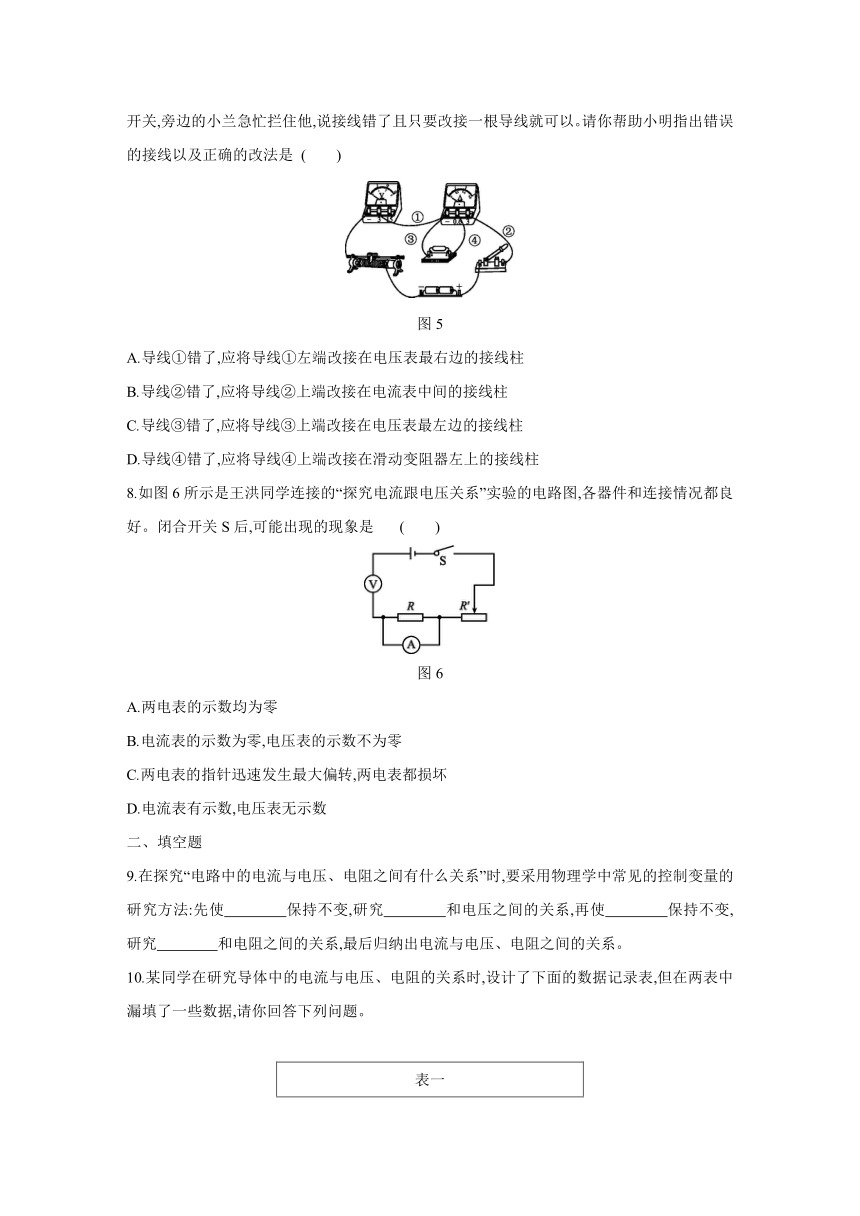

7.小明在“探究电阻一定时,电流与电压关系”的实验中,连接了如图5所示的电路,正准备闭合开关,旁边的小兰急忙拦住他,说接线错了且只要改接一根导线就可以。请你帮助小明指出错误的接线以及正确的改法是
(　　)
图5
A.导线①错了,应将导线①左端改接在电压表最右边的接线柱
B.导线②错了,应将导线②上端改接在电流表中间的接线柱
C.导线③错了,应将导线③上端改接在电压表最左边的接线柱
D.导线④错了,应将导线④上端改接在滑动变阻器左上的接线柱
8.如图6所示是王洪同学连接的“探究电流跟电压关系”实验的电路图,各器件和连接情况都良好。闭合开关S后,可能出现的现象是
(　　)
图6
A.两电表的示数均为零
B.电流表的示数为零,电压表的示数不为零
C.两电表的指针迅速发生最大偏转,两电表都损坏
D.电流表有示数,电压表无示数
二、填空题
9.在探究“电路中的电流与电压、电阻之间有什么关系”时,要采用物理学中常见的控制变量的研究方法:先使　　　　保持不变,研究　　　　和电压之间的关系,再使　　　　保持不变,研究　　　　和电阻之间的关系,最后归纳出电流与电压、电阻之间的关系。?
10.某同学在研究导体中的电流与电压、电阻的关系时,设计了下面的数据记录表,但在两表中漏填了一些数据,请你回答下列问题。
表一
电压/V
电阻/Ω
电流/A
4
5
___
10
0.4
20
0.2
表二
电阻/Ω
电压/V
电流/A
5
2
0.4
4
0.8
　　?
1.2
(1)请将漏填的数据补充完整。
(2)从表一的数据可以看出探究的是电流与　　　　的关系;从表二的数据可以看出探究的是电流与　　　　的关系。
11.某同学用如图7所示电路来研究通过导体的电流和导体电阻的关系,其中R为定值电阻,他第一次实验用电阻R1,闭合开关后,记下电流表的示数为I1,他第二次实验用电阻R2(R2=2R1),闭合开关后,记下电流表的示数为I2,结果发现I1>I2,但I1≠2I2。他认为电流和电阻不成反比,他的结论是　　　　(选填“正确”或“错误”)的,其原因是　
?　。?
图7
三、实验探究题
12.某同学利用如图8所示的电路探究“电流与电压、电阻的关系”。
图8
(1)实验开始时,滑动变阻器的主要作用是?
　。?
(2)在探究通过导体的电流与导体两端电压的关系时,滑动变阻器的主要作用是?
　。?
(3)在探究通过导体的电流与导体电阻的关系时,滑动变阻器的主要作用是　
。?
13
在“探究电流与电阻关系”的实验中,小明依次选用阻值为5
Ω、10
Ω、20
Ω的定值电阻进行实验。
图9
(1)图9甲是实验的实物连接图,其中有一条导线连接错误,请在该导线上打“×”并画出正确的连线。
(2)改正错误后闭合开关,电流表有示数而电压表无示数,电路故障可能是　
。?
(3)排除故障后闭合开关,移动滑动变阻器的滑片至某一位置,电流表的示数如图乙所示,此时电路中的电流为　　　　A。?
(4)断开开关,将5
Ω的定值电阻换成10
Ω并闭合开关,此时应将滑动变阻器的滑片向　　　(选填“左”或“右”)端移动,这一过程中眼睛要一直观察　　　　表示数的变化。?
(5)下表是实验中记录的数据:
实验次数
1
2
3
定值电阻R/Ω
5
10
20
电流I/A
0.2
0.1
分析数据可知,当导体两端的电压一定时,通过导体的电流与导体的电阻成　　　　比。
答案
1.C　2.D　3.D　4.B　5.D
6.B　7.D　
8.B　9.电阻　电流　电压　电流
10.(1)0.8　6
　(2)电阻　电压
11.错误　没有保持定值电阻两端的电压一定
12.(1)保护电路　(2)改变定值电阻R1两端的电压大小　(3)保持R1两端的电压不变
13.(1)如图所示
(2)定值电阻R短路　(3)0.4　(4)右　电压
(5)反
