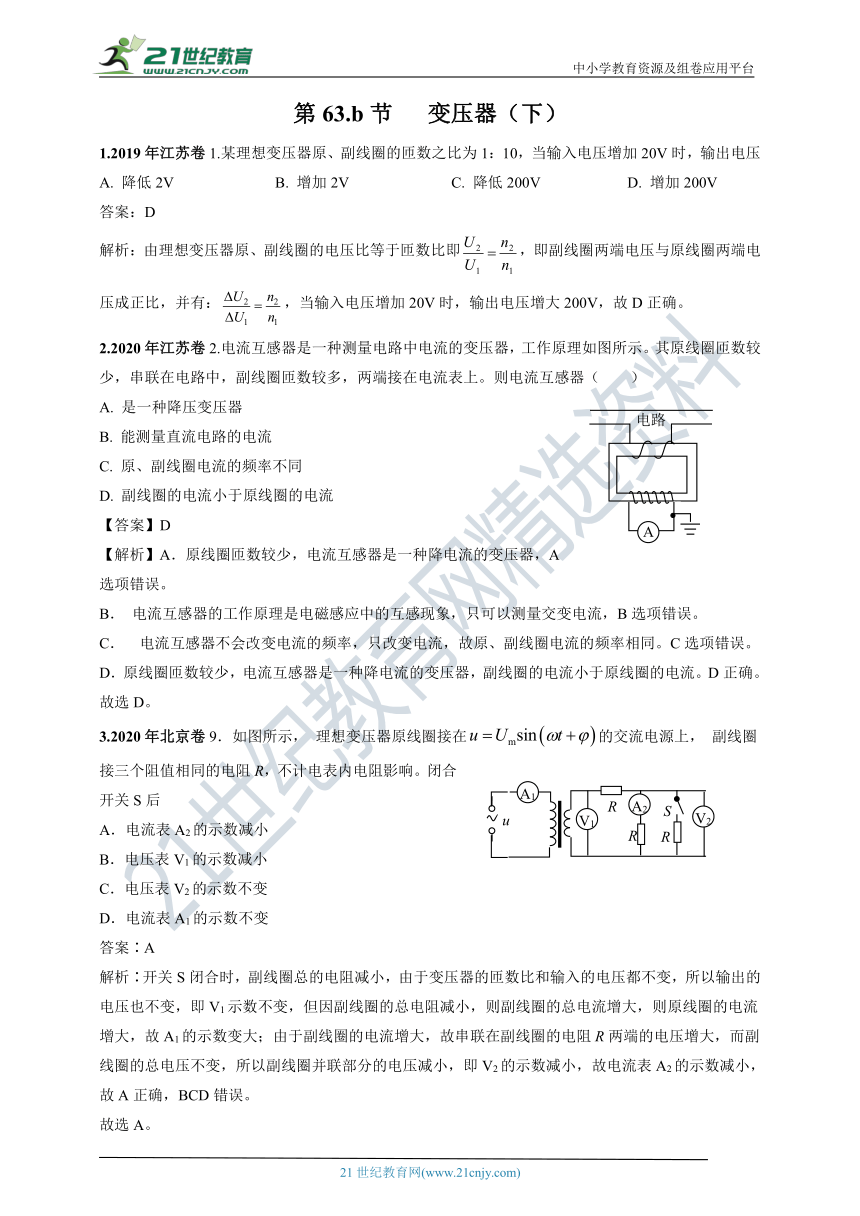

第63.b节 变压器(下)
1.2019年江苏卷1.某理想变压器原、副线圈的匝数之比为1:10,当输入电压增加20V时,输出电压
A. 降低2V B. 增加2V C. 降低200V D. 增加200V
答案:D
解析:由理想变压器原、副线圈的电压比等于匝数比即,即副线圈两端电压与原线圈两端电压成正比,并有:,当输入电压增加20V时,输出电压增大200V,故D正确。
2.2020年江苏卷2.电流互感器是一种测量电路中电流的变压器,工作原理如图所示。其原线圈匝数较少,串联在电路中,副线圈匝数较多,两端接在电流表上。则电流互感器(  )
A. 是一种降压变压器
B. 能测量直流电路的电流
C. 原、副线圈电流的频率不同
D. 副线圈的电流小于原线圈的电流
【答案】D
【解析】A.原线圈匝数较少,电流互感器是一种降电流的变压器,A选项错误。
B. 电流互感器的工作原理是电磁感应中的互感现象,只可以测量交变电流,B选项错误。
C. 电流互感器不会改变电流的频率,只改变电流,故原、副线圈电流的频率相同。C选项错误。
D.原线圈匝数较少,电流互感器是一种降电流的变压器,副线圈的电流小于原线圈的电流。D正确。
故选D。
3.2020年北京卷9.如图所示, 理想变压器原线圈接在的交流电源上, 副线圈接三个阻值相同的电阻R,不计电表内电阻影响。闭合开关S后
A.电流表A2的示数减小
B.电压表V1的示数减小
C.电压表V2的示数不变
D.电流表A1的示数不变
答案∶A
解析∶开关S闭合时,副线圈总的电阻减小,由于变压器的匝数比和输入的电压都不变,所以输出的电压也不变,即V1示数不变,但因副线圈的总电阻减小,则副线圈的总电流增大,则原线圈的电流增大,故A1的示数变大;由于副线圈的电流增大,故串联在副线圈的电阻R两端的电压增大,而副线圈的总电压不变,所以副线圈并联部分的电压减小,即V2的示数减小,故电流表A2的示数减小,故A正确,BCD错误。
故选A。
4.2020年天津卷6.手机无线充电是比较新颖的充电方式。如图所示,电磁感应式无线充电的原理与变压器类似,通过分别安装在充电基座和接收能量装置上的线圈,利用产生的磁场传递能量。当充电基座上的送电线圈通入正弦式交变电流后,就会在邻近的受电线圈中感应出电流,最终实现为手机电池充电。在充电过程中
A.送电线圈中电流产生的磁场呈周期性变化
B.受电线圈中感应电流产生的磁场恒定不变
C.送电线圈和受电线圈通过互感现象实现能量传递
D.手机和基座无需导线连接,这样传递能量没有损失
【答案】AC
【解析】AB.由于送电线圈输入的是正弦式交变电流,是周期性变化的,因此产生的磁场也是周期性变化的,A正确,B错误;
C.根据变压器原理,原、副线圈是通过互感现象实现能量传递,因此送电线圈和受电线圈也是通过互感现象实现能量传递,C正确;
D.手机与机座无需导线连接就能实现充电,但磁场能有一部分以电磁波辐射的形式损失掉,因此这样传递能量是有能量损失的,D错误。
故选AC。
5.2020年新课标Ⅲ卷20.(6分)在图(a)所示的交流电路中,电源电压的有效值为220V,理想变压器原、副线圈的匝数比为10:1,R1、R2、R3均为固定电阻,R2=10Ω,R3=20Ω,各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示。下列说法正确的是(  )
A.所用交流电的频率为50Hz
B.电压表的示数为100V
C.电流表的示数为1.0A
D.变压器传输的电功率为15.0W
答案:AD
解析: A、分析图(b)可知,交流电的周期为0.02s,则频率为50Hz,故A正确;
BC、分析副线圈电路,两电阻并联,电流之比等于电阻的反比,通过电阻R2的电流有效值为1A,则通过电阻R3的电流为0.5A,电流表示数为0.5A,副线圈输出电流:I2=1.5A,根据变流比可知,原线圈输入电流:,变压器的输出功率:=10W+5W=15W,则输入功率:P1=15W,分析原线圈电路,根据能量守恒可知,总功率:,解得电阻R1=8Ω,则电压表示数:UR1=I1R1=1.2V,故BC错误;
D、根据上述分析可知,变压器传输的电功率为15W,故D正确。
故选:AD。

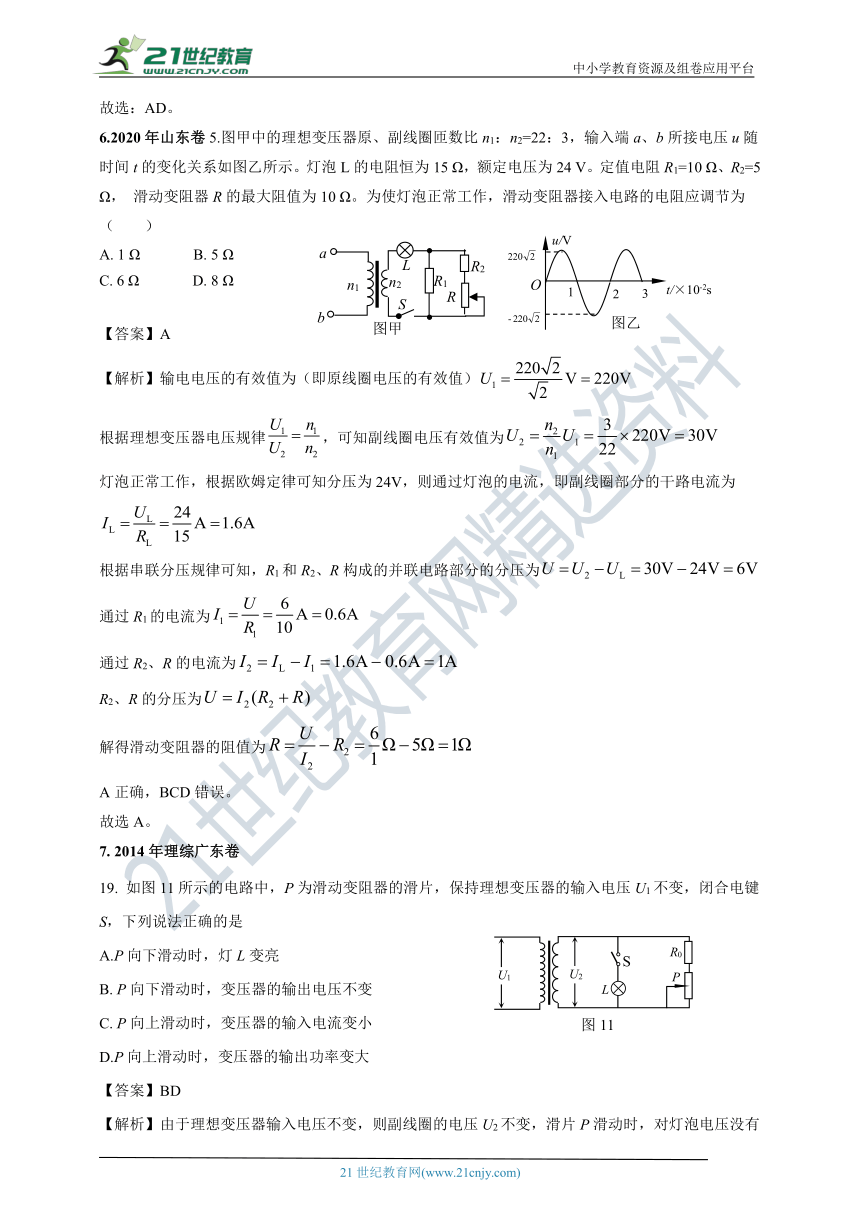

6.2020年山东卷5.图甲中的理想变压器原、副线圈匝数比n1:n2=22:3,输入端a、b所接电压u随时间t的变化关系如图乙所示。灯泡L的电阻恒为15 Ω,额定电压为24 V。定值电阻R1=10 Ω、R2=5 Ω, 滑动变阻器R的最大阻值为10 Ω。为使灯泡正常工作,滑动变阻器接入电路的电阻应调节为(  )
A. 1 Ω B. 5 Ω
C. 6 Ω D. 8 Ω
【答案】A
【解析】输电电压的有效值为(即原线圈电压的有效值)
根据理想变压器电压规律,可知副线圈电压有效值为
灯泡正常工作,根据欧姆定律可知分压为24V,则通过灯泡的电流,即副线圈部分的干路电流为
根据串联分压规律可知,R1和R2、R构成的并联电路部分的分压为
通过R1的电流为
通过R2、R的电流为
R2、R的分压为
解得滑动变阻器的阻值为
A正确,BCD错误。
故选A。
7. 2014年理综广东卷
19. 如图11所示的电路中,P为滑动变阻器的滑片,保持理想变压器的输入电压U1不变,闭合电键S,下列说法正确的是
A.P向下滑动时,灯L变亮
B. P向下滑动时,变压器的输出电压不变
C. P向上滑动时,变压器的输入电流变小
D.P向上滑动时,变压器的输出功率变大
【答案】BD
【解析】由于理想变压器输入电压不变,则副线圈的电压U2不变,滑片P滑动时,对灯泡电压没有影响,故灯泡亮度不变,则选项A错误;滑片P向下滑动时,电阻变大,但副线圈的电压由原线圈电压决定,故U2不变,B正确;滑片P向上滑动时,电阻变小,电流I2增大,则原线圈的电流I1也增大,选项C错;此时变压器的输出功率P2= U2 I2将变大,选项D正确。
8. 2014年理综新课标卷Ⅱ

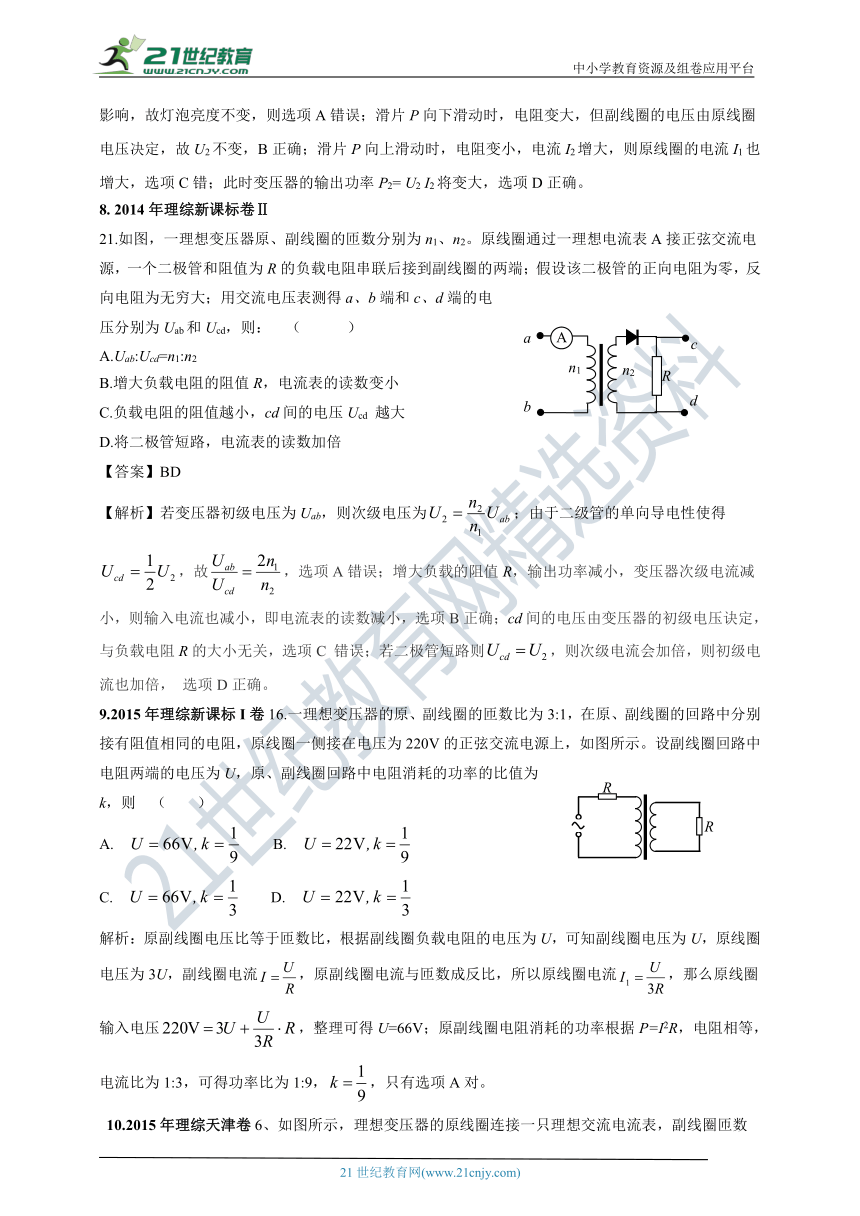

21.如图,一理想变压器原、副线圈的匝数分别为n1、n2。原线圈通过一理想电流表A接正弦交流电源,一个二极管和阻值为R的负载电阻串联后接到副线圈的两端;假设该二极管的正向电阻为零,反向电阻为无穷大;用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd,则: ( )
A.Uab:Ucd=n1:n2
B.增大负载电阻的阻值R,电流表的读数变小
C.负载电阻的阻值越小,cd间的电压Ucd 越大
D.将二极管短路,电流表的读数加倍
【答案】BD
【解析】若变压器初级电压为Uab,则次级电压为;由于二级管的单向导电性使得,故,选项A错误;增大负载的阻值R,输出功率减小,变压器次级电流减小,则输入电流也减小,即电流表的读数减小,选项B正确;cd间的电压由变压器的初级电压诀定,与负载电阻R的大小无关,选项C 错误;若二极管短路则,则次级电流会加倍,则初级电流也加倍, 选项D正确。
9.2015年理综新课标I卷16.一理想变压器的原、副线圈的匝数比为3:1,在原、副线圈的回路中分别接有阻值相同的电阻,原线圈一侧接在电压为220V的正弦交流电源上,如图所示。设副线圈回路中电阻两端的电压为U,原、副线圈回路中电阻消耗的功率的比值为k,则 ( A )
A. B.
C. D.
解析:原副线圈电压比等于匝数比,根据副线圈负载电阻的电压为U,可知副线圈电压为U,原线圈电压为3U,副线圈电流,原副线圈电流与匝数成反比,所以原线圈电流,那么原线圈输入电压,整理可得U=66V;原副线圈电阻消耗的功率根据P=I2R,电阻相等,电流比为1:3,可得功率比为1:9,,只有选项A对。
10.2015年理综天津卷6、如图所示,理想变压器的原线圈连接一只理想交流电流表,副线圈匝数可以通过滑动触头Q来调节,在副线圈两端连接了定值电阻R0和滑动变阻器R,P为滑动变阻器的滑动触头,在原线圈上加一电压为U的正弦交流电,则 ( BC )
A、保持Q的位置不动,将P向上滑动时,电流表读数变大
B、保持Q的位置不动,将P向上滑动时,电流表读数变小
C、保持P的位置不动,将Q向上滑动时,电流表读数变大
D、保持P的位置不动,将Q向上滑动时,电流表读数变小
解析:保持Q位置不动时,负载电路电压保持不变,将P向上滑动时,连入电路的电阻变大,故负载消耗功率变小,原线圈输入功率变小,电流表示数变小,所以选项A错误、B正确; 保持P位置不动,即负载电路电阻不变,将Q向上滑动时,由理想变压器电压、匝数关系可知,副线圈输出电压升高,负载电路消耗功率变大,故原线圈输入电流变大,所以选项C正确的、D错误。
11.2015年理综安徽卷16.图示电路中,变压器为理想变压器,a、b接在电压有效值不变的交流电源两端,R0为定值电阻,R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一位置,观察到电流表A1的示数增大了0.2 A,电流表A2的示数增大了0.8 A,则下列说法正确的是 ( D )
A.电压表V1示数增大
B.电压表V2、V3示数均增大
C.该变压器起升压作用
D.变阻器滑片是沿c→d的方向滑动
解析:根据变压器原理,输出电压U2保持不变,而A2示数变大说明回路电阻变小,所以滑动变阻器电阻R减小了,即变阻器滑片是沿c→d的方向滑动,故答案为D.
12.2015年海南卷10.如图,一理想变压器原、副线圈匝数比为4:1,原线圈与一可变电阻串联后,接入一正弦交流电源;副线圈电路中固定电阻的阻值为R0,负载电阻的阻值R=11R0,V是理想电压表;现将负载电阻的阻值减小为R=5R0,保持变压器输入电流不变,此时电压表读数为5.0V,则 ( AD )
A.此时原线圈两端电压的最大值约为34V
B.此时原线圈两端电压的最大值约为24V
C.原线圈两端原来的电压有效值约为68V
D.原线圈两端原来的电压有效值约为48V
解析:当负载电阻的阻值减小为R=5R0时,根据串并联电路特点,R两端的电压为R0两端的电压的5倍,因为电压表测量R两端的电压,所以,故副线圈两端电压为U2=6V,根据公式可得此时原线圈两端电压的有效值为U1=24V,所以原线圈两端电压的最大值为,选项A正确B错误;因为变化过程中变压器的输入电流不变,所以副线圈中的电流在变化前后也不变,则变化前副线圈中的电压U'2=IR0+11 IR0=12 IR0,所以U'2=2U2=12V,根据公式可得原线圈两端原来的电压有效值约为48V,选项D正确C错。
13.2018年天津卷4.教学用发电机能够产生正弦式交变电流。利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电,电路如图所示,理想交流电流表A、理想交流电压表V的读数分别为I、U,R消耗的功率为P。若发电机线圈的转速变为原来的,则( B )
A.R消耗的功率变为 B.电压表V的读数为
C.电流表A的读数变为2I D.通过R的交变电流频率不变
解析:根据,若发电机线圈的转速变为原来的,则角速度减为原来的,根据可知,发电机产生的最大电动势减为原来的,根据可知发动机的输出电压变为原来的,即原线圈的输出电压变为原来的,根据可知副线圈的输入电压变为原来的,即电压表的示数变为原来的,根据可知电阻R消耗的电功率变为,所以A错B正确;
副线圈中电流为,即变为原来的,根据可知原线圈中的电流也变为原来的,选项C错误;转速变为原来的,则频率变为原来的,选项D错误。
14.2017年北京卷16.如图所示,理想变压器的原线圈接在的交流电源上,副线圈接有的负载电阻,原、副线圈匝数之比为2:1,电流表、电压表均为理想电表。下列说法正确的是
A.原线圈的输入功率为
B.电流表的读数为
C.电压表的读数为
D.副线圈输出交流电的周期为50s
答:B
解析:电表的读数均为有效值,因此在原线圈两端电压有效值为220V,由理想变压器原副线圈两端电压与线圈匝数成正比,因此副线圈两端电压有效值为110V,故选项C错误;流过电阻R的电流为2A,可知负载消耗的功率为220W,根据能量守恒可知,原线圈的输入功率为220W,故选项A错误;由P=UI可知,电流表的读数为1A,故选项B正确,由交变电流瞬时值表达式可知:ω=100π,因此周期为:T=0.02s,故选项D错误。
15.2019年海南卷8.如图,一理想变压器输入端接交流恒压源,输出端电路由R1、R2和R3三个电阻构成。将该变压器原、副线圈的匝数比由5:1改为10:1后( )
A. 流经R1的电流减小到原来的
B. R2两端的电压增加到原来的2倍
C. R3两端的电压减小到原来的
D. 电阻上总的热功率减小到原来的
答案:CD
解析:由变压器公式 得 ,将该变压器原、副线圈的匝数比由5:1改为10:1后,变压器副线圈的电压减小为原来的,即,所以每个电阻的电流减小为原来的,流经R1的电流减小到原来的,A错误;电阻R2两端的电压减小到原来的,B错误;R3两端的电压减小到原来的,C正确;电阻上总的热功率,选项D正确。故选CD。
16.2016年新课标I卷16.一含有理想变压器的电路如图所示,图中电阻和的阻值分别是和, 为理想交流电流表,为正弦交流电压源,输出电压的有效值恒定。当开关断开时,电流表的示数为;当闭合时,电流表的示数为。该变压器原、副线圈匝数比为( )
A. 2 B. 3
C. 4 D. 5
答案:B
解法一:
当S断开时,电路如右图所示
由闭合电路欧姆定律,原线圈两端电压 U1=U-IR1
得 U1=U-3I ①
根据变压器原副边电压关系: ②
副线圈中的电流: ③
联立①②③得: ④
当S闭合时,电路如右图所示
由闭合电路欧姆定律,原线圈两端电压 U1'=U-4R1
得 U1'=U-12I ⑤
根据变压器原副边电压关系: ⑥
副线圈中的电流得: ⑦
联立⑤⑥⑦得 ⑧
联立④ ⑧ 解得
解法二:
设开关S断开前后,变压器的等效电阻为R和R',由于变压器输入功率与输出功率相同,
S闭合前: ,得 ①
S闭合后: ,得 ②
根据闭合电路欧姆定律:
S闭合前: ③
S闭合后: ④
根据以上各式得:
解得,n=3
