常见的技术图样
一、正投影与三视图
问：
设计的作品需要加工，该怎么样向加工的师傅描述作品的形状、尺寸？
通过影子可以表现一些实物的特征
投影知识

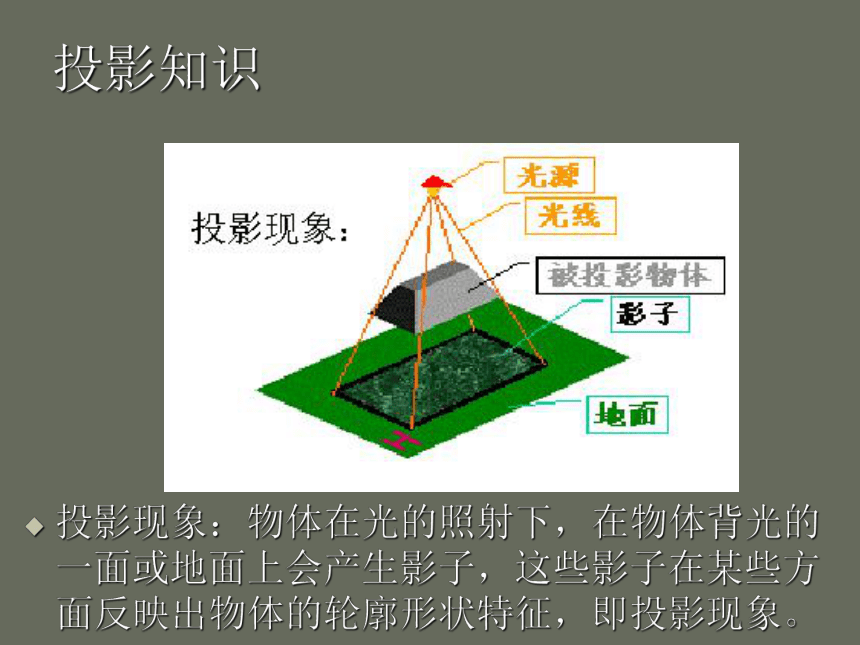

投影现象：物体在光的照射下，在物体背光的一面或地面上会产生影子，这些影子在某些方面反映出物体的轮廓形状特征，即投影现象。

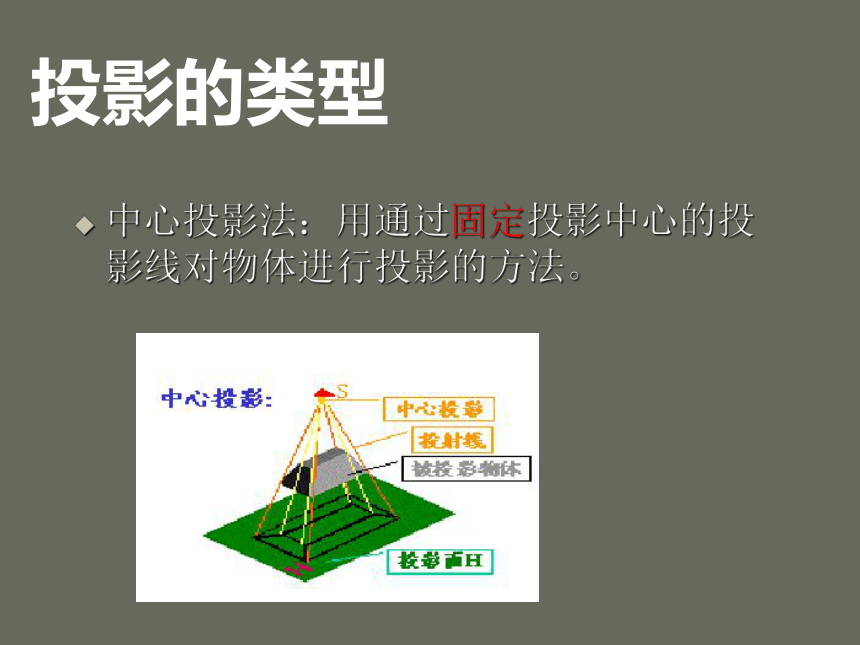

中心投影法：用通过固定投影中心的投影线对物体进行投影的方法。
投影的类型

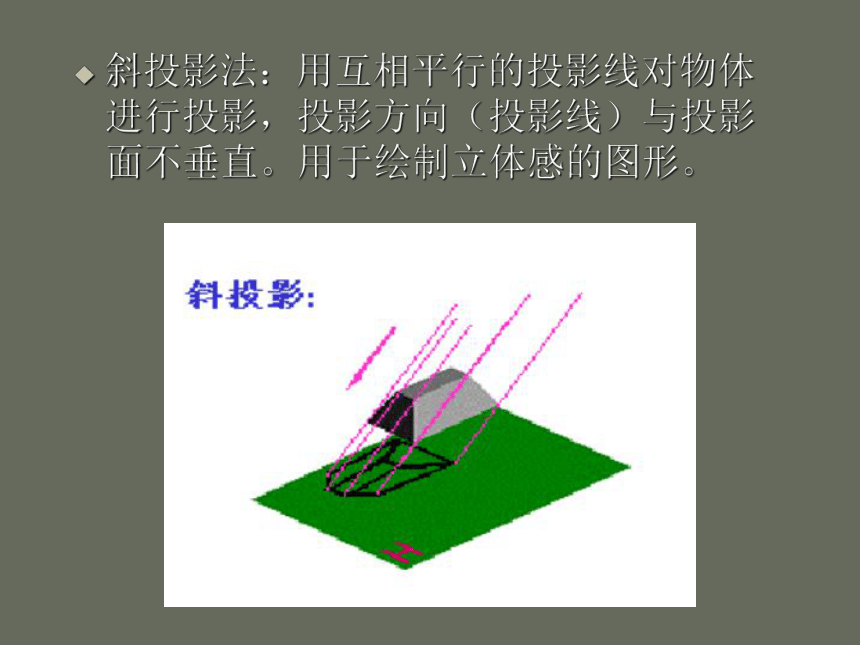

斜投影法：用互相平行的投影线对物体进行投影，投影方向（投影线）与投影面不垂直。用于绘制立体感的图形。

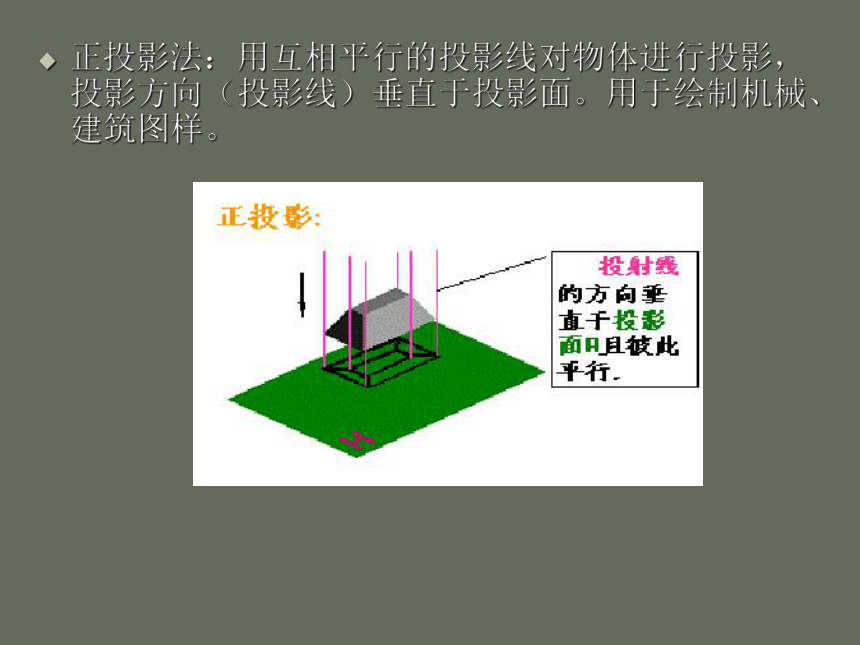

正投影法：用互相平行的投影线对物体进行投影，投影方向（投影线）垂直于投影面。用于绘制机械、建筑图样。
讨论：

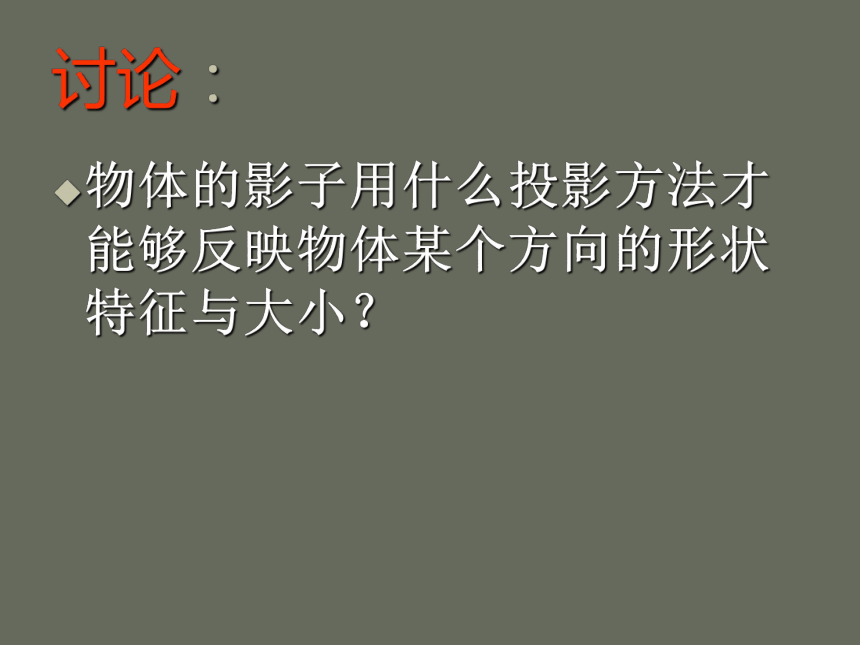

物体的影子用什么投影方法才能够反映物体某个方向的形状特征与大小？

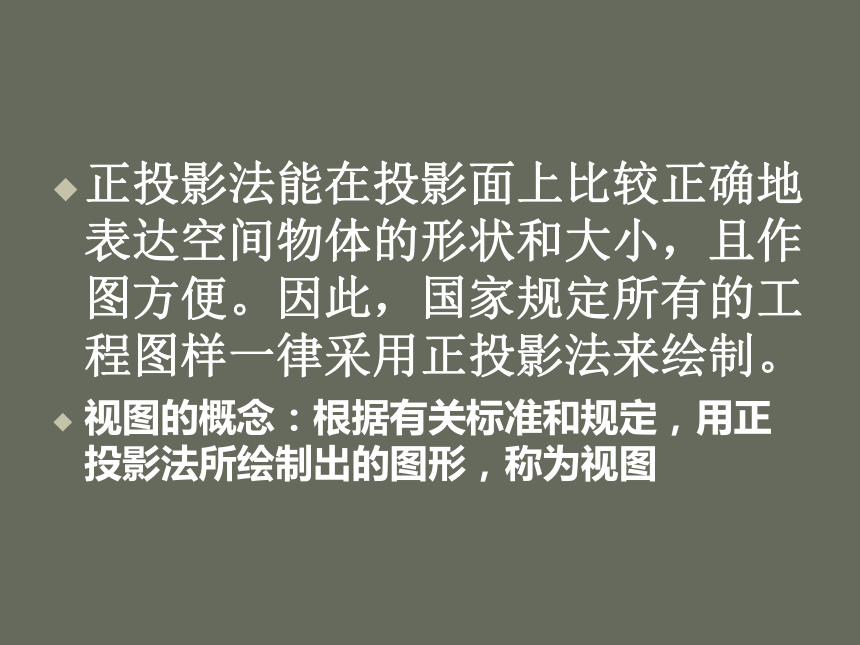

正投影法能在投影面上比较正确地表达空间物体的形状和大小，且作图方便。因此，国家规定所有的工程图样一律采用正投影法来绘制。
视图的概念：根据有关标准和规定，用正投影法所绘制出的图形，称为视图
想一想：

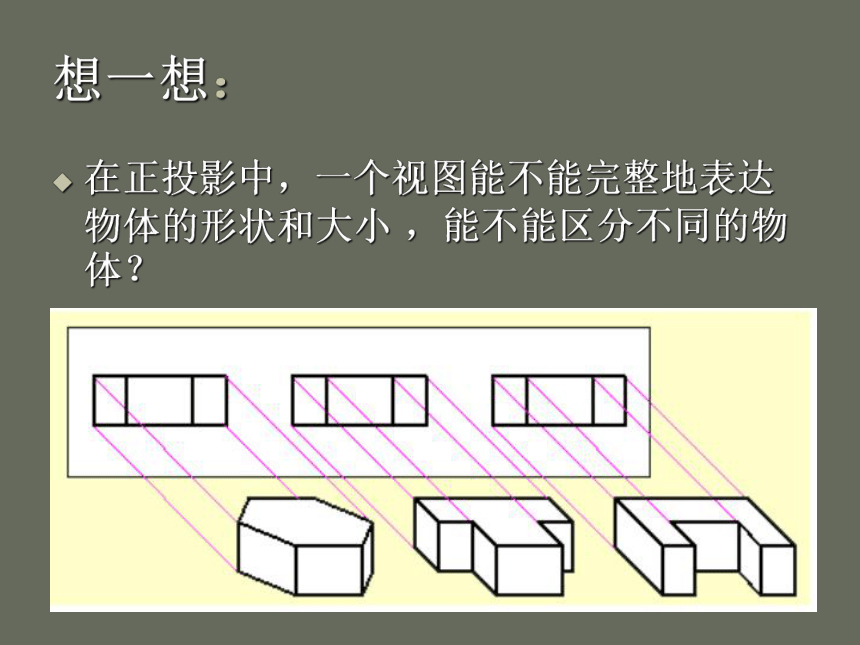

在正投影中，一个视图能不能完整地表达物体的形状和大小 ，能不能区分不同的物体？

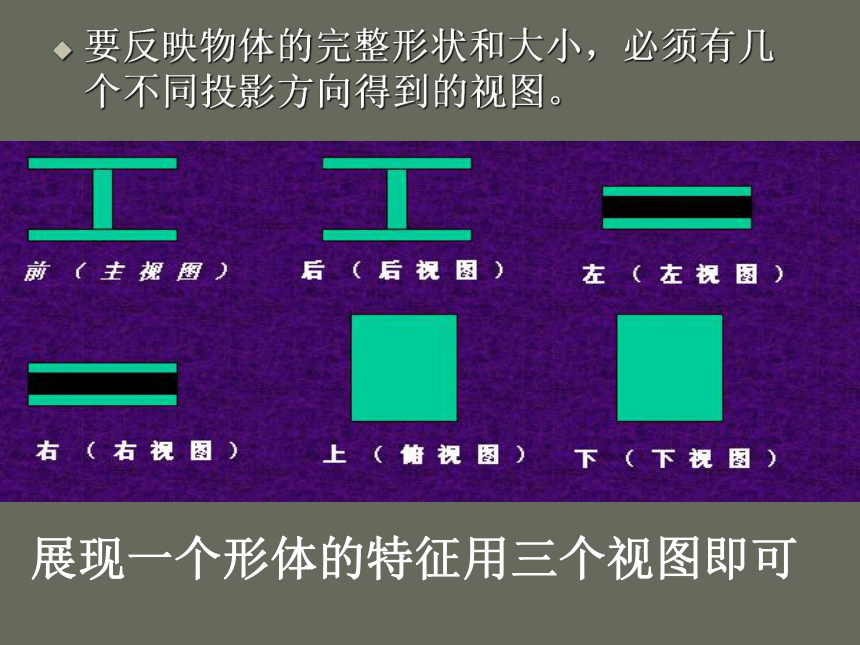

要反映物体的完整形状和大小，必须有几个不同投影方向得到的视图。
展现一个形体的特征用三个视图即可
正投影与三视图
一般我们采用三个互相垂直相交的投影面（即正面投影V、水平投影面H和侧投影面W）建立一个三投影面体系，再采用正投影法将物体同时向三投影面投影，所得的图形合称三视图
从前向后看，得到的投影，称为主视图。
从左向右看，得到的投影，称为侧视图或左视图。
从上向下看，得到的投影，称为俯视图。
主视图
左视图
俯视图
（3）
正投影与三视图
三视图图例：球缺
球缺由主视图、俯视图来反映
球缺由主视图、左视图、俯视图来反映。
A
B
三视图图例：
切割后的圆柱
下面用两种方法表示
技术与设计教程
A
B
A、B三视图是一个物体从不同的方向看所得的图形。所以，一个物体 可以绘制不同形状的图形。
三视图图例：
技术与设计教程
A
B
右图是对圆柱切割后，绘制的三视图，判断A、B两种画法的对错，为什么？
识图练习（一）
技术与设计教程
根据立体图形补画三视图中所缺的图线
识图练习（二）
技术与设计教程
识图练习（三）
根据立体图形补画三视图中所缺的图线
技术与设计教程
识图练习（四）
根据立体图形补画三视图中所缺的俯视图及左视图
三视图欣赏
二、形体的尺寸标注
尺寸标注要素
1）尺寸界线
（1）用细实线绘制；
（2）由图形的轮廓线、轴线或对称中心线处引出，也可以直接利用这些线作为尺寸界线。
（3）尺寸界线一般应与尺寸线垂直；必要时才允许倾斜。
（4）在光滑过渡处标注尺寸时，必须用细实线将轮廓延长，从它们的交点处引出尺寸界线。
2）尺寸线
（1）必须用细实线绘制；
（2）不能画在其它图线的延长线上；
（3）尺寸线与尺寸线之间或尺寸线与尺寸界线之间应尽量避免相交。
尺寸线终端形式：
3）尺寸数字
（1）线性尺寸的数字通常注写在尺寸线的上方或中断处；
（2）尺寸数字不允许被任何图线所通过，否则，需将图线断开或引出标注；
（4）尺寸数字的注写方向为：水平方向的尺寸数字字头向上，垂直方向的尺寸数字字头向左，倾斜方向的尺寸数字字头偏向斜上方；避免在300范围内标注尺寸。
（3）角度尺寸数字必须水平书写；
尺寸标注举例
角度的标注
尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写，一般注在尺寸线的中断处，必要时也可按右图的形式标注。
圆弧半径的标注
半径的符号是R
当圆弧半径过大或在图纸范围内无法标出圆心位置时，可按下左图标注；无需标注圆心位置时，按下右图标注。
加字母“S”表示标注球面直径或半径
圆弧直径的标注
表示直径的符号是
什么时候标直径,什么时候标半径
圆心角<=180度时标半径R
基本图形的尺寸标注
S 25
30
25
基本图形的尺寸标注
标注的注意点
应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。
R
R
R
R
R
R
好！
不好！
注意1：尺寸标注要清晰
尺寸标注要清晰
A
A
A－A
A
A
4×
R
A
A
A－A
A
A
4×
R
好！
不好！
注意2：相互平行的尺寸标注，小尺寸在内，大尺寸在外
相互平行的尺寸标注，小尺寸在内，大尺寸在外
注意3：尺寸应尽可能标注在反映基本形体形状特征较明显、位置特征较清楚的视图上
三、机械加工图
1、定义：是以三视图的形式来表达机械加工方法的一种技术图样。是工程图的一种。
2、组成：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
四、剖视图
四、剖视图
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面
1、定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形。
2、剖切面的特征：
具有不可见结构的物体的表达方法
剖面线与水平线成45或135角，间距均匀
剖视图注意事项
a.物体被剖开后，用粗实线画出物体的剖面轮廓及剖切平面后的可见轮廓。
b.省略不必要的虚线，只对尚未表达清楚的物体结构才画出虚线。
c.剖切平面是假设的，在一个视图上取剖视，不影响其他视图的投影。
d.画出与物体材料相对应的剖面符号，金属材料为一组与水平线成45°的平行细实线
五、电子电路图
电子电路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读电子电路图？
(1)认识元器件符号；
(2)清楚元器件的连接方式；
(3)确定信号流向
