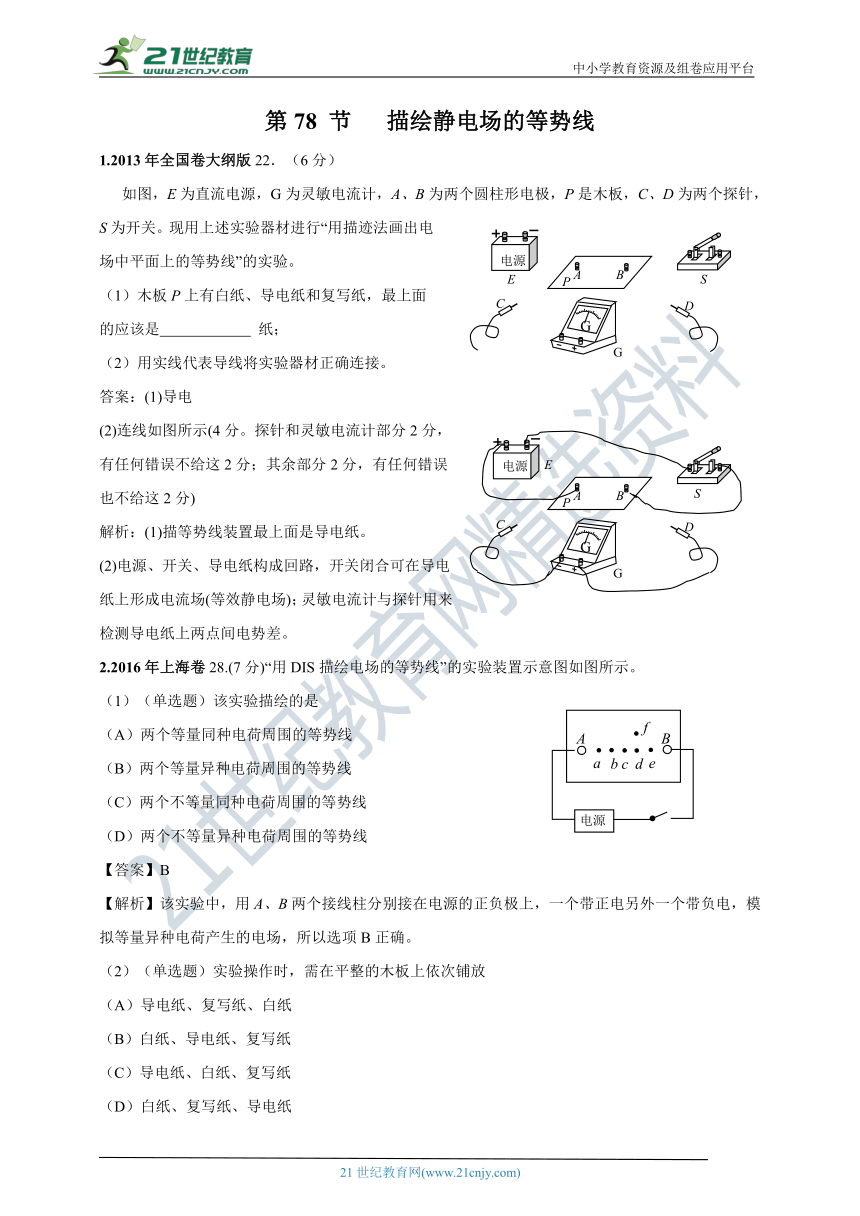

第78 节 描绘静电场的等势线
1.2013年全国卷大纲版22．（6分）
如图，E为直流电源，G为灵敏电流计，A、B为两个圆柱形电极，P是木板，C、D为两个探针，S为开关。现用上述实验器材进行“用描迹法画出电场中平面上的等势线”的实验。
（1）木板P上有白纸、导电纸和复写纸，最上面的应该是 纸；
（2）用实线代表导线将实验器材正确连接。
答案：(1)导电
(2)连线如图所示(4分。探针和灵敏电流计部分2分，有任何错误不给这2分；其余部分2分，有任何错误也不给这2分)
解析：(1)描等势线装置最上面是导电纸。
(2)电源、开关、导电纸构成回路，开关闭合可在导电纸上形成电流场(等效静电场)；灵敏电流计与探针用来检测导电纸上两点间电势差。
2.2016年上海卷28.(7分)“用DIS描绘电场的等势线”的实验装置示意图如图所示。
（1）（单选题）该实验描绘的是
（A）两个等量同种电荷周围的等势线
（B）两个等量异种电荷周围的等势线
（C）两个不等量同种电荷周围的等势线
（D）两个不等量异种电荷周围的等势线
【答案】B
【解析】该实验中，用A、B两个接线柱分别接在电源的正负极上，一个带正电另外一个带负电，模拟等量异种电荷产生的电场，所以选项B正确。
（2）（单选题）实验操作时，需在平整的木板上依次铺放
（A）导电纸、复写纸、白纸
（B）白纸、导电纸、复写纸
（C）导电纸、白纸、复写纸
（D）白纸、复写纸、导电纸
【答案】D
【解析】在实验中，最上边一层是导电纸，这样才可以使A、B接线柱电流通过导电纸；接下来依次是复写纸和白纸，实验过程中在导电纸上找到电势相同的点，需要用探针在导电纸上作标记，标记通过复写纸就印到最下层的白纸上。
（3）若电压传感器的红、黑探针分别接触图中d、f两点（f、d连线与A、B连线垂直）时，示数小于零。为使示数为零，应保持红色探针与d点接触，而将黑色探针 （选填：“向左”或“向右”）移动。
【答案】向右
【解析】据题意，只有当指针示数为零时才说明两点的电势相等，现在保持红色探针与d点接触，为了保证电压表示数为零，需要使黑色探针与红色探针电势相等，则要把黑色探针向右移动。
