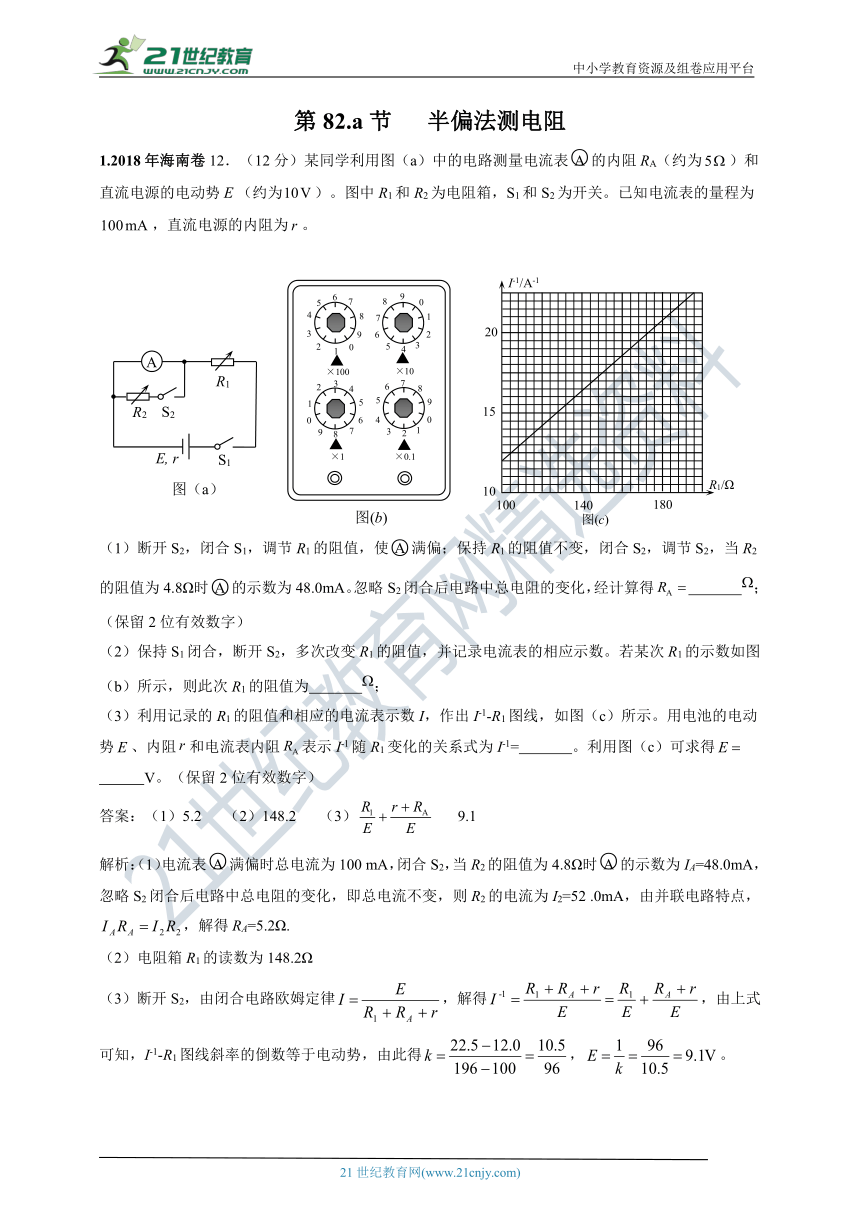

第82.a节 半偏法测电阻
1.2018年海南卷12．（12分）某同学利用图（a）中的电路测量电流表的内阻RA（约为）和直流电源的电动势（约为）。图中R1和R2为电阻箱，S1和S2为开关。已知电流表的量程为，直流电源的内阻为。
（1）断开S2，闭合S1，调节R1的阻值，使满偏；保持R1的阻值不变，闭合S2，调节S2，当R2的阻值为4.8Ω时的示数为48.0mA。忽略S2闭合后电路中总电阻的变化，经计算得 ；（保留2位有效数字）
（2）保持S1闭合，断开S2，多次改变R1的阻值，并记录电流表的相应示数。若某次R1的示数如图（b）所示，则此次R1的阻值为 ；
（3）利用记录的R1的阻值和相应的电流表示数I，作出I-1-R1图线，如图（c）所示。用电池的电动势、内阻和电流表内阻表示I-1随R1变化的关系式为I-1= 。利用图（c）可求得
V。（保留2位有效数字）
答案：（1）5.2 （2）148.2 （3） 9.1
解析：（1）电流表满偏时总电流为100 mA，闭合S2，当R2的阻值为4.8Ω时的示数为IA=48.0mA，忽略S2闭合后电路中总电阻的变化，即总电流不变，则R2的电流为I2=52 .0mA，由并联电路特点，，解得RA=5.2Ω.
（2）电阻箱R1的读数为148.2Ω
（3）断开S2，由闭合电路欧姆定律，解得，由上式可知，I-1-R1图线斜率的倒数等于电动势，由此得，。
2.2014年理综安徽卷21．
II．某同学为了测量一个量程为3V的电压表的内阻，进行了如下实验：
（1）他先用多用电表进行了正确的测量，测量时指针位置如图1所示，得出电压表内阻为3.00×103Ω，此时电压表的指针也偏转了。已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数应为 V(结果保留两位有效数字)。
（2）为了更准确地测量该电压表的内阻RV，该同学设计了图2所示的电路图，实验步骤如下：
A．断开开关S，按图2连接好电路；
B．把滑动变阻器R的滑片P滑到b端；
C．将电阻箱R0的阻值调到零；
D．闭合开关S；
E．移动滑动变阻器R的滑片P的位置，使
电压表的指针指到3V位置；
F．保持滑动变阻器R的滑片P位置不变，调节电阻箱R0的阻值使电压表的指针指到1.5V位置，读出此时电阻箱R0的阻值，此值即为电压表内阻RV的测量值；
G．断开开关S。
实验中可供选择的实验器材有：
a．待测电压表
b．滑动变阻器：最大阻值2000Ω
c．滑动变阻器：最大阻值10Ω
d．电阻箱：最大阻值9999.9Ω，阻值最小该变量为0.1Ω
e．电阻箱：最大阻值999.9Ω，阻值最小该变量为0.1Ω
f．电池组：电动势约6V，内阻可忽略
g．开关，导线若干
按照这位同学设计的实验方案，回答下列问题：
①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用 （填“b”或“c”），电阻箱中选用 （填“d”或“e”）。
②电压表的内阻RV的测量值R测和真实值R真相比，R测 R真（填“>”或“<”）；若RV越大，则越 （填“大”或“小”）。
【答案】（1）1.0 （2）① c d ② > 小
【解析】（1）多用电表的中值电阻即为其内阻，内阻为1.50×103Ω，与内阻为3.00×103Ω电压表串联，电源电动势为1.5V，可得电压表的读数即为RV两端电压为1.0V。
（2）①由于滑动变阻器的分压影响产生误差，故选择阻值小的c能减小误差；又由于使用半偏法测电压表内阻，电阻箱最大阻值应大于3.00×103Ω，故选择d。
② R0=0时，电压表的指针指到3.0V位置，电压表中的电流（U1=3.0V）；使电压表的指针指到1.5V位置时，电阻箱的电阻为R0，电压表中的电流，而滑动变阻器的分压影响U2< U1，故R0< RV即R测3.2019年海南卷11.用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为50Ω），滑动变阻器R1，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关S1和S1，导线若干。
（1）根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用_____________；
（2）将图（b）中的实物按设计的原理图连线__________；
（3）若实验提供的滑动变阻器有两种规格①10Ω，额定电流2A ②1500Ω，额定电流0.5A
实验中应该取________。（填“①”或“②”）
答案： （1）见答图1； （2）见答图2； （3）②.
解析：（1）测量电流表内阻的电路为半偏法，电路图如答图1示
（2）实物按设计的原理图连线如答图2示
（3）半偏法测电流表内阻的实验，为了减小误差，要求R1>> RA，故滑动变阻器应取②。
_21?????????è?????(www.21cnjy.com)_
第82.a节 半偏法测电阻
1.2018年海南卷12．（12分）某同学利用图（a）中的电路测量电流表的内阻RA（约为）和直流电源的电动势（约为）。图中R1和R2为电阻箱，S1和S2为开关。已知电流表的量程为，直流电源的内阻为。
（1）断开S2，闭合S1，调节R1的阻值，使满偏；保持R1的阻值不变，闭合S2，调节S2，当R2的阻值为4.8Ω时的示数为48.0mA。忽略S2闭合后电路中总电阻的变化，经计算得 ；（保留2位有效数字）
（2）保持S1闭合，断开S2，多次改变R1的阻值，并记录电流表的相应示数。若某次R1的示数如图（b）所示，则此次R1的阻值为 ；
（3）利用记录的R1的阻值和相应的电流表示数I，作出I-1-R1图线，如图（c）所示。用电池的电动势、内阻和电流表内阻表示I-1随R1变化的关系式为I-1= 。利用图（c）可求得
V。（保留2位有效数字）
答案：（1）5.2 （2）148.2 （3） 9.1
解析：（1）电流表满偏时总电流为100 mA，闭合S2，当R2的阻值为4.8Ω时的示数为IA=48.0mA，忽略S2闭合后电路中总电阻的变化，即总电流不变，则R2的电流为I2=52 .0mA，由并联电路特点，，解得RA=5.2Ω.
（2）电阻箱R1的读数为148.2Ω
（3）断开S2，由闭合电路欧姆定律，解得，由上式可知，I-1-R1图线斜率的倒数等于电动势，由此得，。
2.2014年理综安徽卷21．
II．某同学为了测量一个量程为3V的电压表的内阻，进行了如下实验：
（1）他先用多用电表进行了正确的测量，测量时指针位置如图1所示，得出电压表内阻为3.00×103Ω，此时电压表的指针也偏转了。已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数应为 V(结果保留两位有效数字)。
（2）为了更准确地测量该电压表的内阻RV，该同学设计了图2所示的电路图，实验步骤如下：
A．断开开关S，按图2连接好电路；
B．把滑动变阻器R的滑片P滑到b端；
C．将电阻箱R0的阻值调到零；
D．闭合开关S；
E．移动滑动变阻器R的滑片P的位置，使
电压表的指针指到3V位置；
F．保持滑动变阻器R的滑片P位置不变，调节电阻箱R0的阻值使电压表的指针指到1.5V位置，读出此时电阻箱R0的阻值，此值即为电压表内阻RV的测量值；
G．断开开关S。
实验中可供选择的实验器材有：
a．待测电压表
b．滑动变阻器：最大阻值2000Ω
c．滑动变阻器：最大阻值10Ω
d．电阻箱：最大阻值9999.9Ω，阻值最小该变量为0.1Ω
e．电阻箱：最大阻值999.9Ω，阻值最小该变量为0.1Ω
f．电池组：电动势约6V，内阻可忽略
g．开关，导线若干
按照这位同学设计的实验方案，回答下列问题：
①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用 （填“b”或“c”），电阻箱中选用 （填“d”或“e”）。
②电压表的内阻RV的测量值R测和真实值R真相比，R测 R真（填“>”或“<”）；若RV越大，则越 （填“大”或“小”）。
【答案】（1）1.0 （2）① c d ② > 小
【解析】（1）多用电表的中值电阻即为其内阻，内阻为1.50×103Ω，与内阻为3.00×103Ω电压表串联，电源电动势为1.5V，可得电压表的读数即为RV两端电压为1.0V。
（2）①由于滑动变阻器的分压影响产生误差，故选择阻值小的c能减小误差；又由于使用半偏法测电压表内阻，电阻箱最大阻值应大于3.00×103Ω，故选择d。
② R0=0时，电压表的指针指到3.0V位置，电压表中的电流（U1=3.0V）；使电压表的指针指到1.5V位置时，电阻箱的电阻为R0，电压表中的电流，而滑动变阻器的分压影响U2< U1，故R0< RV即R测
（1）根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用_____________；
（2）将图（b）中的实物按设计的原理图连线__________；
（3）若实验提供的滑动变阻器有两种规格①10Ω，额定电流2A ②1500Ω，额定电流0.5A
实验中应该取________。（填“①”或“②”）
答案： （1）见答图1； （2）见答图2； （3）②.
解析：（1）测量电流表内阻的电路为半偏法，电路图如答图1示
（2）实物按设计的原理图连线如答图2示
（3）半偏法测电流表内阻的实验，为了减小误差，要求R1>> RA，故滑动变阻器应取②。
