本章复习和总结
R·八年级上册

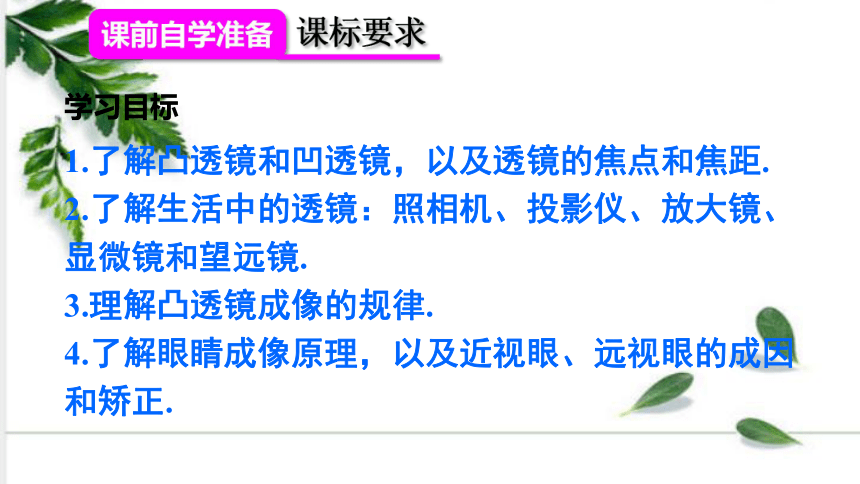

学习目标
1.了解凸透镜和凹透镜，以及透镜的焦点和焦距.
2.了解生活中的透镜：照相机、投影仪、放大镜、显微镜和望远镜.
3.理解凸透镜成像的规律.
4.了解眼睛成像原理，以及近视眼、远视眼的成因和矫正.

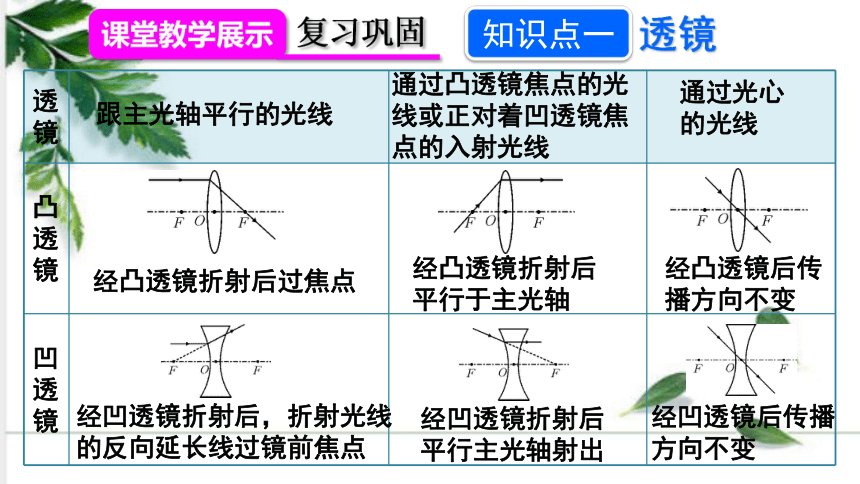

透镜
凸
透
镜
凹透镜
经凸透镜折射后过焦点
跟主光轴平行的光线
通过凸透镜焦点的光线或正对着凹透镜焦点的入射光线
通过光心的光线
经凸透镜折射后平行于主光轴
经凸透镜后传播方向不变
经凹透镜折射后，折射光线的反向延长线过镜前焦点
经凹透镜折射后平行主光轴射出
经凹透镜后传播方向不变
知识点一
透镜

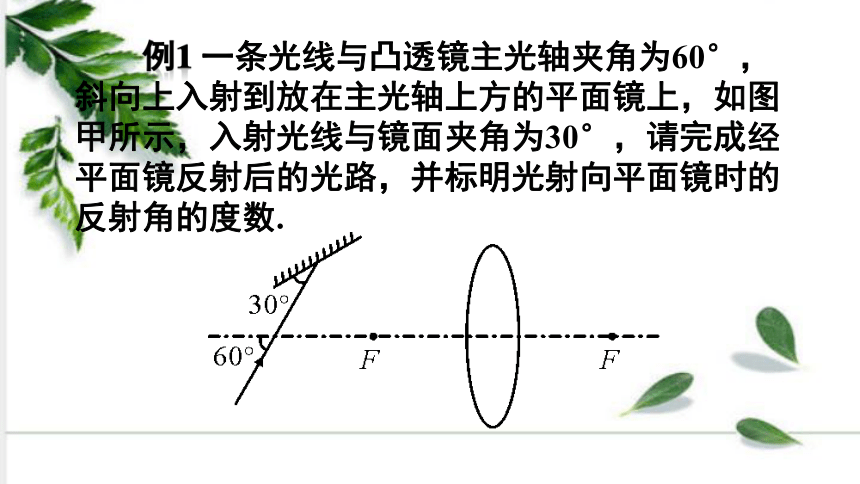

60°

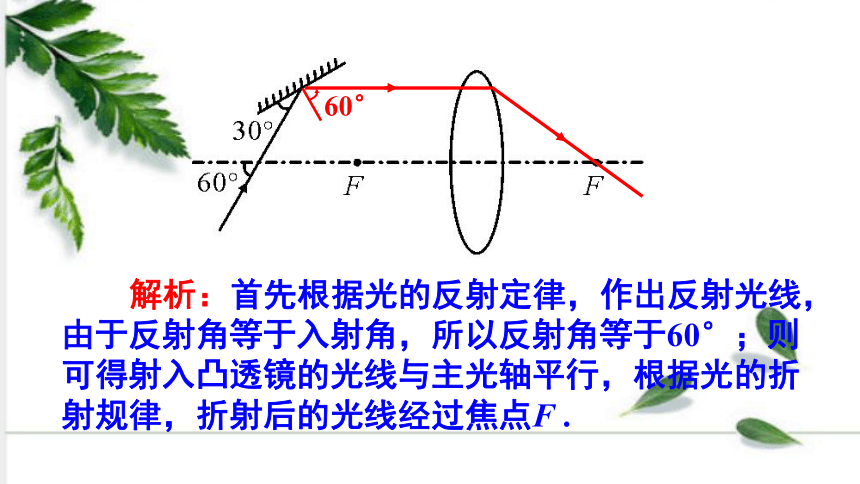

解析：首先根据光的反射定律，作出反射光线，由于反射角等于入射角，所以反射角等于60°；则可得射入凸透镜的光线与主光轴平行，根据光的折射规律，折射后的光线经过焦点F .

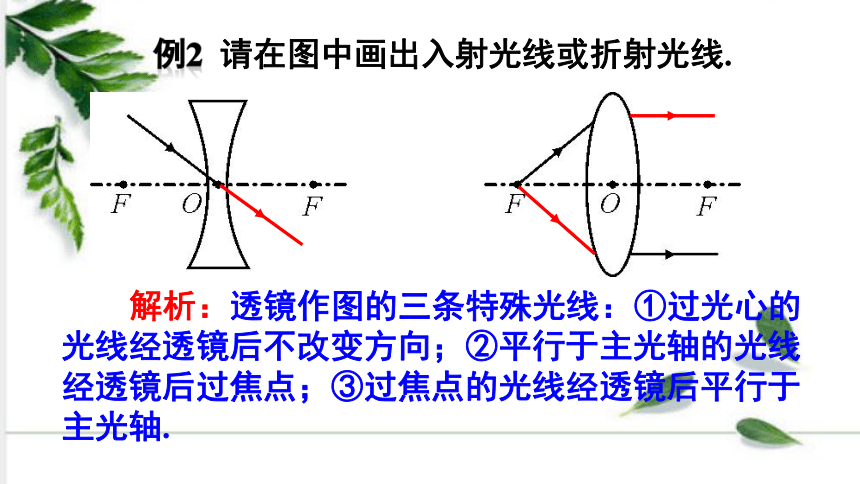

解析：透镜作图的三条特殊光线：①过光心的光线经透镜后不改变方向；②平行于主光轴的光线经透镜后过焦点；③过焦点的光线经透镜后平行于主光轴.

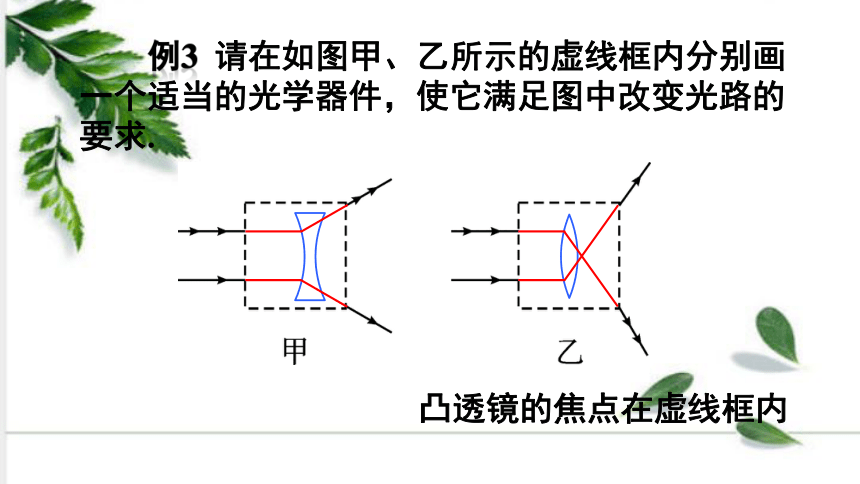

凸透镜的焦点在虚线框内

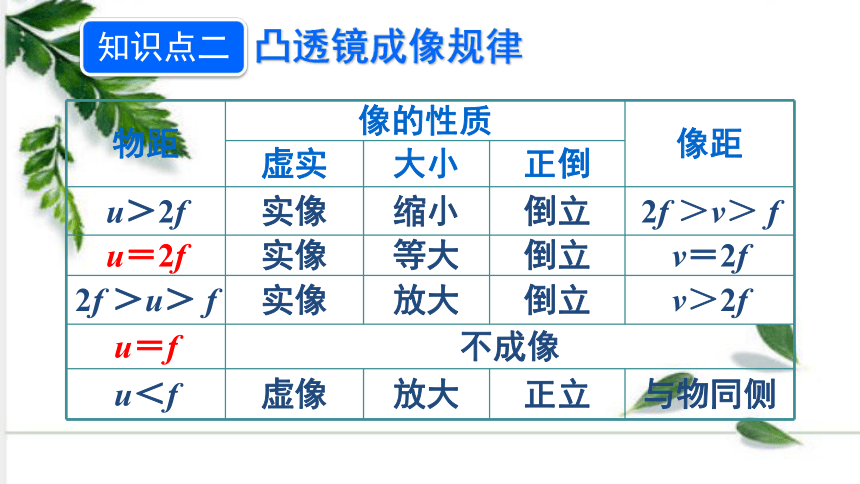

物距
像的性质
像距
虚实
大小
正倒
u＞2f
实像
缩小
倒立
2f ＞v＞ f
u＝2f
实像
等大
倒立
v＝2f
2f ＞u＞ f
实像
放大
倒立
v＞2f
u＝f
不成像
u＜f
虚像
放大
正立
与物同侧
知识点二
凸透镜成像规律

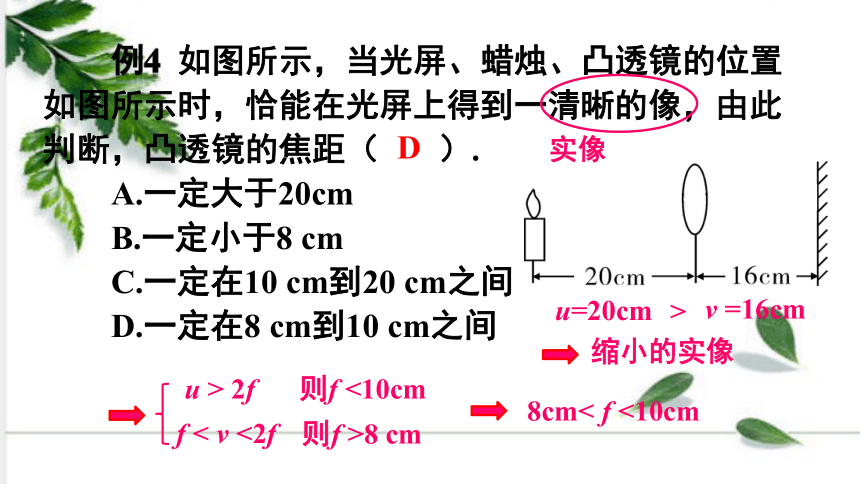

v =16cm
u=20cm
>
缩小的实像
实像
u > 2f
f < v <2f
则f <10cm
则f >8 cm
8cm< f <10cm
D
解析：根据凸透镜成像规律可知，要使光屏上的像变大，应减小物距，增大像距.
BC
知识点三
透镜的应用
投影仪
照相机
B
解析：这是一道凸透镜的应用题，电影放映机镜头（凸透镜）的焦距是不变的，根据凸透镜成像规律，胶片距透镜焦点的距离越近，屏上成的像越大，同时，屏离透镜越远.凸透镜成像，物体越靠近焦点，成的像越大，此时像离凸透镜越远（实像、虚像都有这个规律）.反过来，物体离凸透镜越远，成的实像越小，像越靠近焦点.
C
解析：池底的物体在有水与无水两种情况下，相对于照相机镜头的距离是不同的；由于光的折射作用，池中有水时相当于物距减小了.根据照相机成像原理，当物距减小时，像距变大，要在胶片上得到物体清晰的像，应将暗箱适当拉长一些，同时，胶片上的像将比原来的像略大一些.
近视眼及其矫正
远视眼及其矫正
知识点四
眼睛视力矫正
凸透镜
凸透镜
解析：在解答本题时，可先不用管“度数”的概念是什么，应首先测出镜片的焦距.
答案：（1）晴天把镜片放在阳光下，使光线与镜片垂直；
（2）调整镜片与地面的距离，使地面上的光点（或光斑）最小、最清楚；
（3）以米为单位用刻度尺测量镜面到地面上光点的距离，用f 表示；
（4）根据计算公式：镜片度数= .
凸透镜
光心：通过光心的光线不偏折
主光轴：两个镜面所在球心的连线
焦点：平行于主光轴的入射光线会聚于焦点
焦距：焦点到光心的距离为焦距，焦距越短，折光能力越强
透镜及其应用
定义：中间厚、边缘薄光学
性质：对光有会聚作用
凹透镜
基本概念
定义：中间薄、边缘厚光学
性质：对光有发散作用
凸透镜成像规律
物距：u＞2f，成倒立、缩小的实像，像距：2f＞v＞f
物距：u=2f，成倒立、等大的实像，像距：v=2f
物距：2f＞u＞f，成倒立、放大的实像，像距：v＞2f
物距：u＜f，成正立、放大的虚像
日常生活应用
照相机：凸透镜成缩小实像的原理
投影仪：凸透镜成放大实像的原理
放大镜：凸透镜成放大虚像的原理
透镜及其应用
眼睛
科技
眼睛成像原理：晶状体和角膜的共同作用相当于凸透镜
近视眼的矫正：配戴凹透镜制成的近视眼镜
远视眼的矫正：配戴凸透镜制成的远视眼镜
望远镜：物镜成缩小的实像，目镜成放大的虚像
显微镜：物镜成放大的实像，目镜成放大的虚像
探索宇宙：太阳系八大行星、伽利略证实哥白尼的“日心说”等
1.从课后习题中选取；
2.完成练习册本课时的习题。
