14.3　欧姆定律的应用
一、选择题

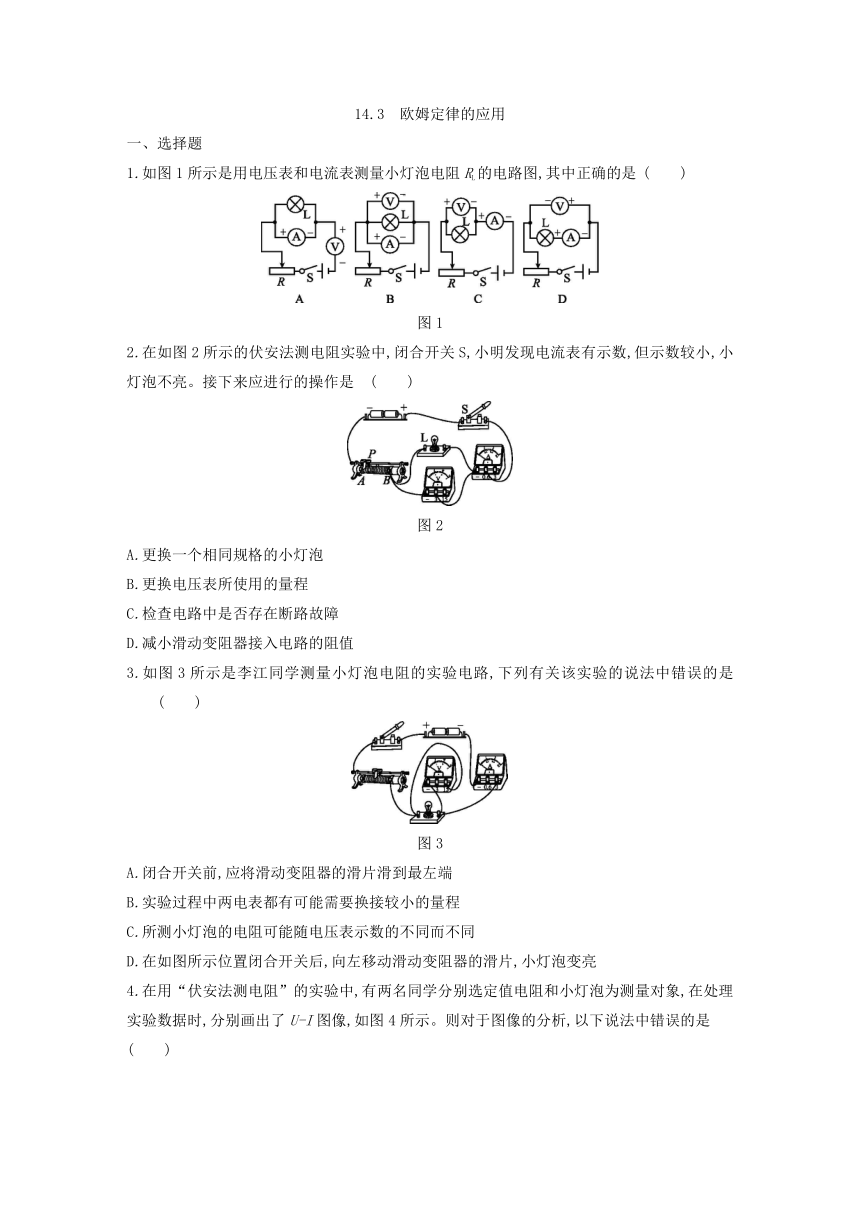

1.如图1所示是用电压表和电流表测量小灯泡电阻RL的电路图,其中正确的是
(　　)
图1
2.在如图2所示的伏安法测电阻实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。接下来应进行的操作是
(　　)
图2
A.更换一个相同规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入电路的阻值
3.如图3所示是李江同学测量小灯泡电阻的实验电路,下列有关该实验的说法中错误的是
(　　)
图3
A.闭合开关前,应将滑动变阻器的滑片滑到最左端
B.实验过程中两电表都有可能需要换接较小的量程
C.所测小灯泡的电阻可能随电压表示数的不同而不同
D.在如图所示位置闭合开关后,向左移动滑动变阻器的滑片,小灯泡变亮

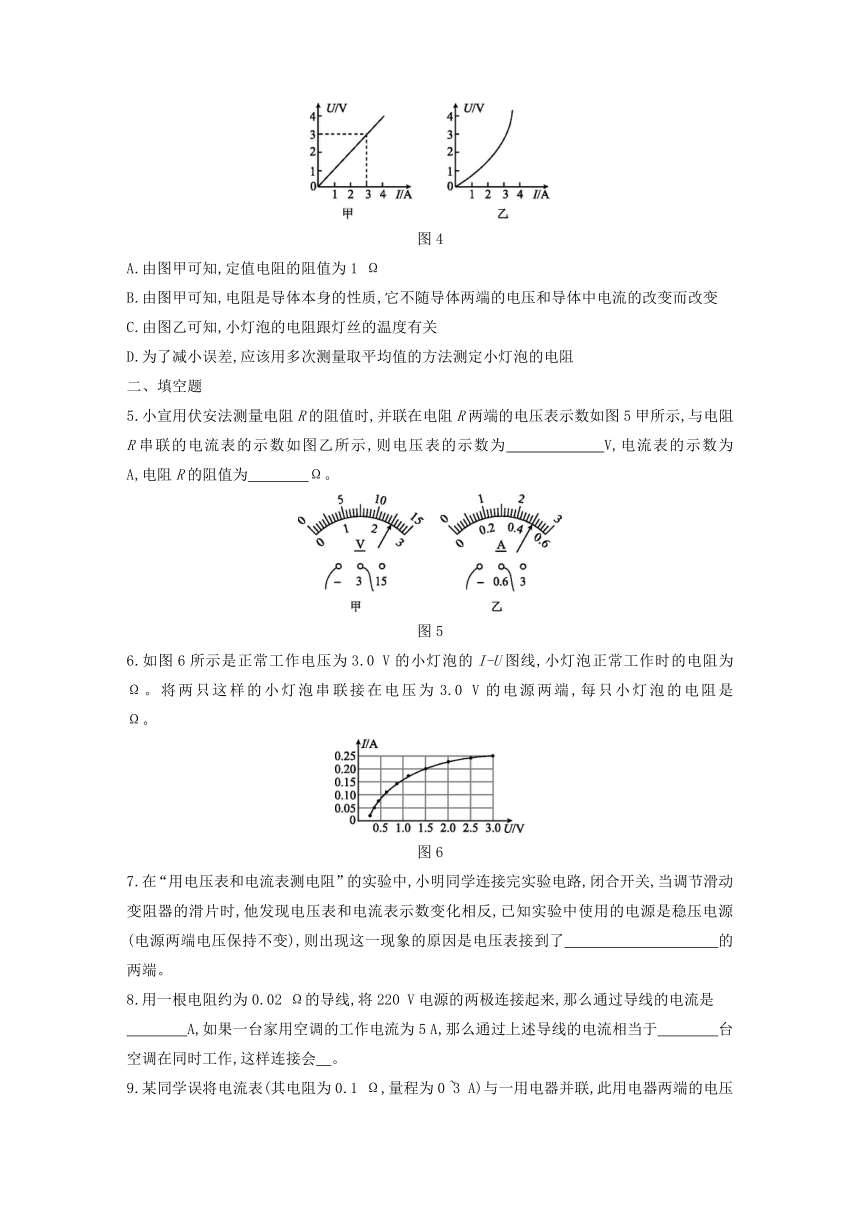

4.在用“伏安法测电阻”的实验中,有两名同学分别选定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了U-I图像,如图4所示。则对于图像的分析,以下说法中错误的是
(　　)
图4
A.由图甲可知,定值电阻的阻值为1
Ω
B.由图甲可知,电阻是导体本身的性质,它不随导体两端的电压和导体中电流的改变而改变
C.由图乙可知,小灯泡的电阻跟灯丝的温度有关
D.为了减小误差,应该用多次测量取平均值的方法测定小灯泡的电阻
二、填空题
5.小宣用伏安法测量电阻R的阻值时,并联在电阻R两端的电压表示数如图5甲所示,与电阻R串联的电流表的示数如图乙所示,则电压表的示数为　　　　　　V,电流表的示数为　　　　A,电阻R的阻值为　　　　Ω。?
图5
6.如图6所示是正常工作电压为3.0
V的小灯泡的I-U图线,小灯泡正常工作时的电阻为　　　　　Ω。将两只这样的小灯泡串联接在电压为3.0
V的电源两端,每只小灯泡的电阻是　　　　Ω。?
图6
7.在“用电压表和电流表测电阻”的实验中,小明同学连接完实验电路,闭合开关,当调节滑动变阻器的滑片时,他发现电压表和电流表示数变化相反,已知实验中使用的电源是稳压电源(电源两端电压保持不变),则出现这一现象的原因是电压表接到了　　　　　　　　　　的两端。?
8.用一根电阻约为0.02
Ω的导线,将220
V电源的两极连接起来,那么通过导线的电流是
　　　　A,如果一台家用空调的工作电流为5
A,那么通过上述导线的电流相当于　　　　台空调在同时工作,这样连接会　。?
9.某同学误将电流表(其电阻为0.1
Ω,量程为0~3
A)与一用电器并联,此用电器两端的电压为4.5
V,那么通过电流表的电流为　　　　A;彩色电视机正常工作时的电流约为0.5
A,那么通过上述电流表的电流相当于　　　　　台彩色电视机同时工作,这样连接会　　　　　　　。?
三、实验探究题
10.用如图7甲所示的电路测量定值电阻R的阻值。
图7
(1)测量电阻的实验原理是　　　　　。?
(2)按图甲所示的电路图,将图乙中的滑动变阻器正确连入电路。
(3)连接电路时,开关必须　　　　　,正确连接电路后,闭合开关前,滑动变阻器的滑片应处于　　　　　　　处。?
(4)闭合开关,将图乙中的滑动变阻器的滑片P向左移动时,电流表的示数会　　　　　;当滑片P滑到某一位置时,电流表的示数为0.5
A,电压表的示数如图8所示,由此可知,被测电阻的阻值R=　　　　　Ω。?
图8
(5)该同学完成一次实验后,为确保测量结果的准确性,接下来的操作是　　　　　(填字母)。?
A.换用阻值不同的电阻再进行几次测量
B.调节滑动变阻器的滑片P到不同位置再进行几次测量
11.如图9甲所示是测量标有“2.5
V”字样小灯泡阻值的实物电路图。
图9
(1)用笔画线代替导线,把实物图连接完整。
(2)电路连接完整后,闭合开关,发现小灯泡不发光,电压表有示数,电流表无示数,原因是小灯泡　　　　(选填“短路”或“断路”)。?
(3)更换规格相同的小灯泡后,调节滑动变阻器,让小灯泡两端电压逐渐变小,测得数据如下表,第2次实验电压表的示数如图乙所示,读出数据计算出第2次实验灯泡的电阻,并填入表中。
实验序号
1
2
3
4
5
电压U/V
2.5
　?
1.7
1.3
0.9
电流I/A
0.28
0.25
0.24
0.21
0.19
灯泡电阻R/Ω
8.9
　?
7.1
6.2
4.7
(4)从表中数据可以看出,小灯泡灯丝的电阻随电压的降低逐渐　　　　　　(选填“变大”或“变小”),从物理学角度分析,造成这一现象的原因是　　　　　　　　　　　　　　　。?
答案
1.C
2.D　3.D　4.D　5.2.5　0.5　5
6.12　7.5
8.11000　2200　烧坏电源和导线
9.45　90　烧坏电源和电流表
10.(1)R=
(2)如图所示
(3)断开　阻值最大　(4)变大　5　(5)B
11.(1)如图所示　
(2)断路　(3)2.0　8
(4)变小　小灯泡灯丝的电阻随温度的降低而变小
