人教版九年级物理全一册练习（第16章 第4节　变阻器）word版附答案

2020年秋四川绵阳南山双语学校
（初中九年级物理）
第十六章　电压　电阻
第4节　变阻器

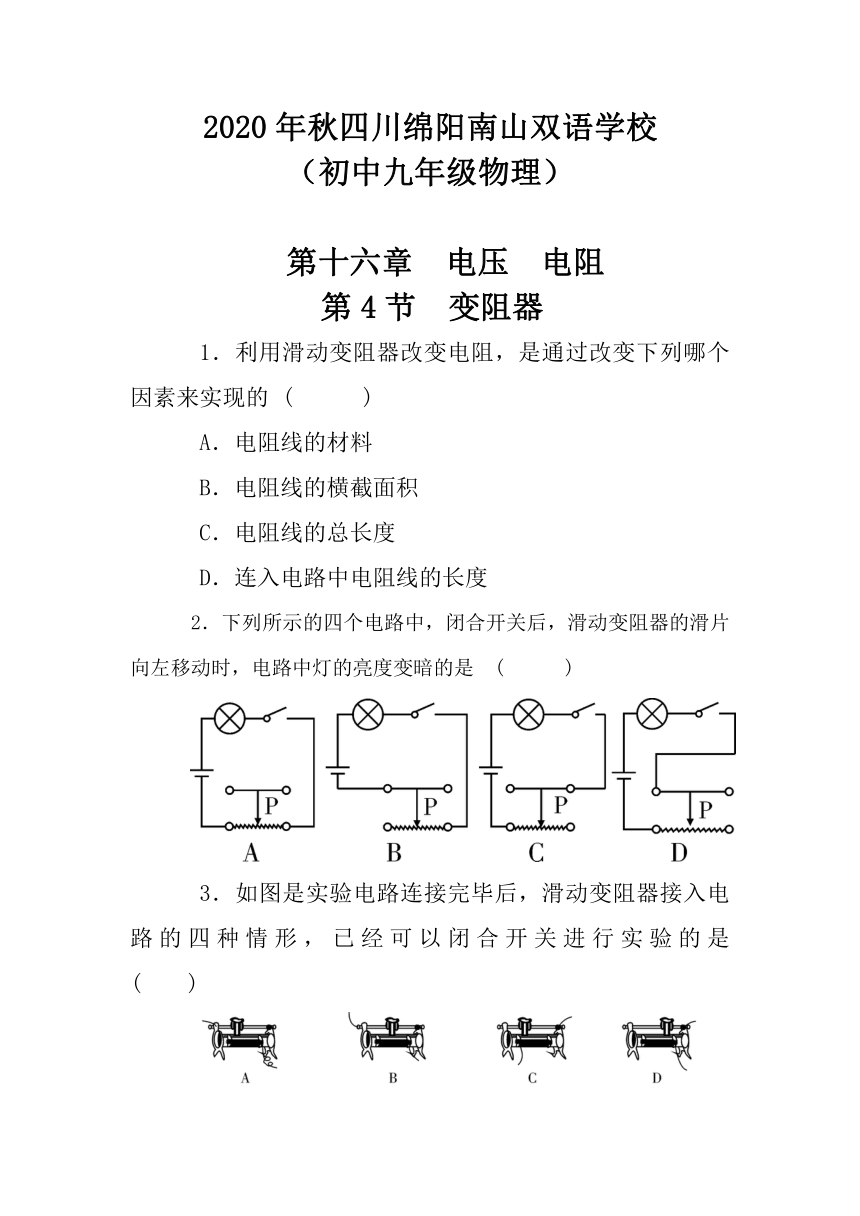

1．利用滑动变阻器改变电阻，是通过改变下列哪个因素来实现的
(　　　)
A．电阻线的材料
B．电阻线的横截面积
C．电阻线的总长度
D．连入电路中电阻线的长度
2．下列所示的四个电路中，闭合开关后，滑动变阻器的滑片向左移动时，电路中灯的亮度变暗的是
(　　　)
3．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是
(　　)

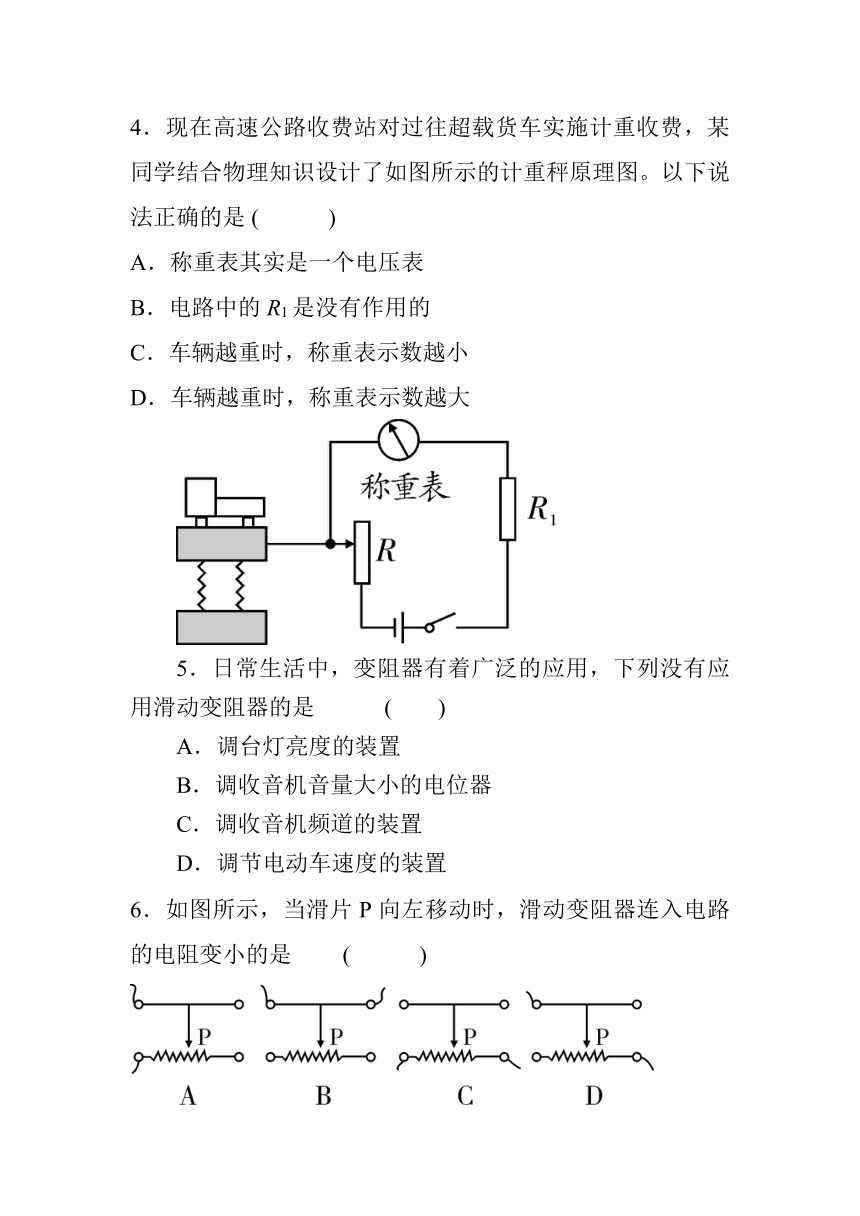

4．现在高速公路收费站对过往超载货车实施计重收费，某同学结合物理知识设计了如图所示的计重秤原理图。以下说法正确的是
(　　　)
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．车辆越重时，称重表示数越小
D．车辆越重时，称重表示数越大
5．日常生活中，变阻器有着广泛的应用，下列没有应用滑动变阻器的是
(　　)
A．调台灯亮度的装置　　　　
B．调收音机音量大小的电位器
C．调收音机频道的装置
D．调节电动车速度的装置
6．如图所示，当滑片P向左移动时，滑动变阻器连入电路的电阻变小的是
(　　　)

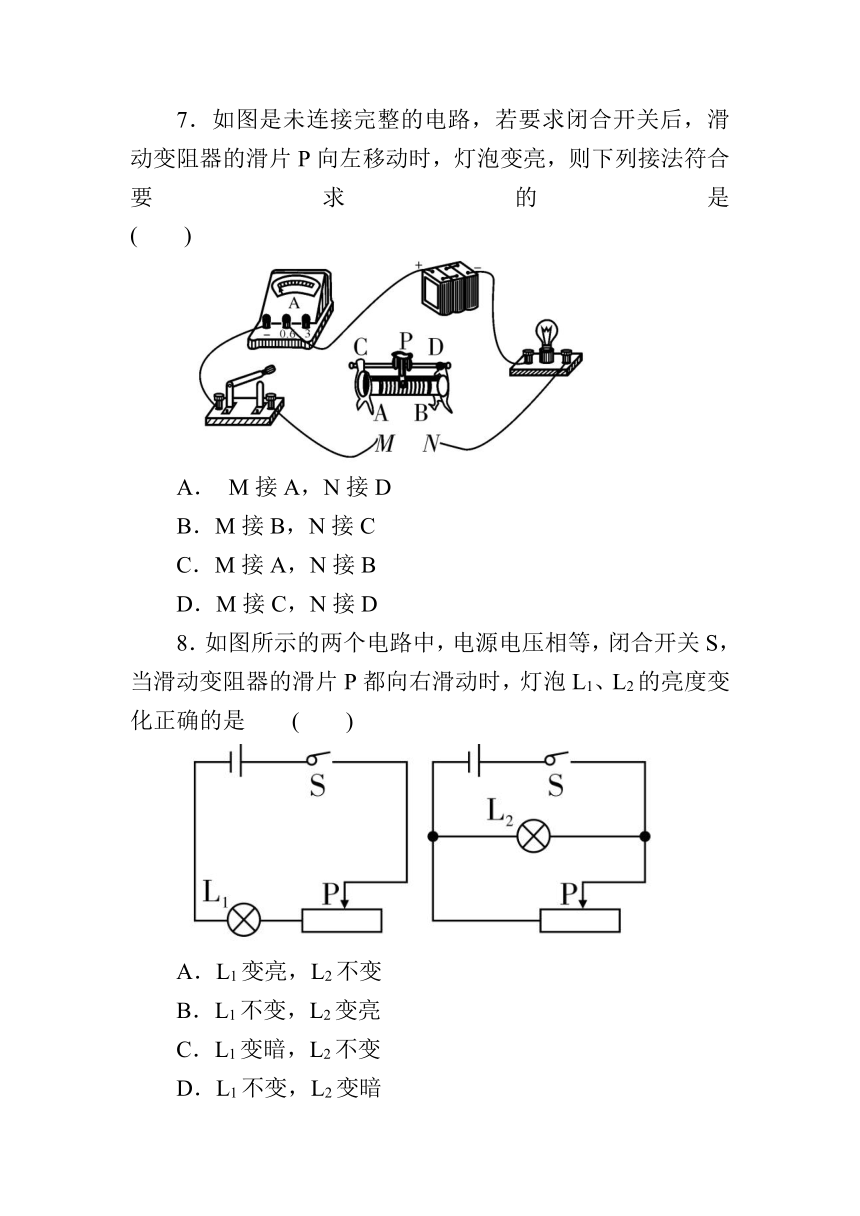

7．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是
(　　)
M接A，N接D　　　
B．M接B，N接C
C．M接A，N接B
D．M接C，N接D
8．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是
(　　)
A．L1变亮，L2不变
B．L1不变，L2变亮
C．L1变暗，L2不变
D．L1不变，L2变暗

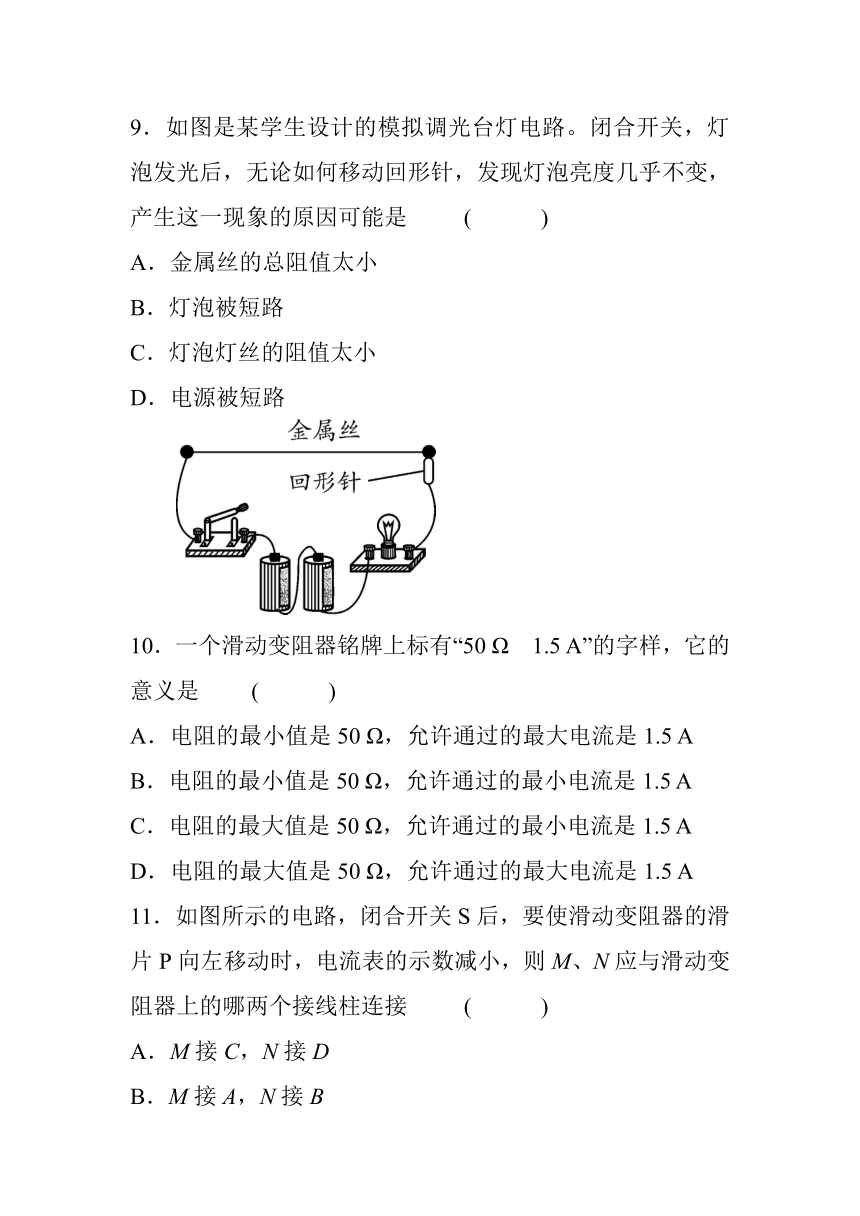

9．如图是某学生设计的模拟调光台灯电路。闭合开关，灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是
(　　　)
A．金属丝的总阻值太小　
B．灯泡被短路
C．灯泡灯丝的阻值太小
D．电源被短路
10．一个滑动变阻器铭牌上标有“50
Ω　1.5
A”的字样，它的意义是
(　　　)
A．电阻的最小值是50
Ω，允许通过的最大电流是1.5
A
B．电阻的最小值是50
Ω，允许通过的最小电流是1.5
A
C．电阻的最大值是50
Ω，允许通过的最小电流是1.5
A
D．电阻的最大值是50
Ω，允许通过的最大电流是1.5
A

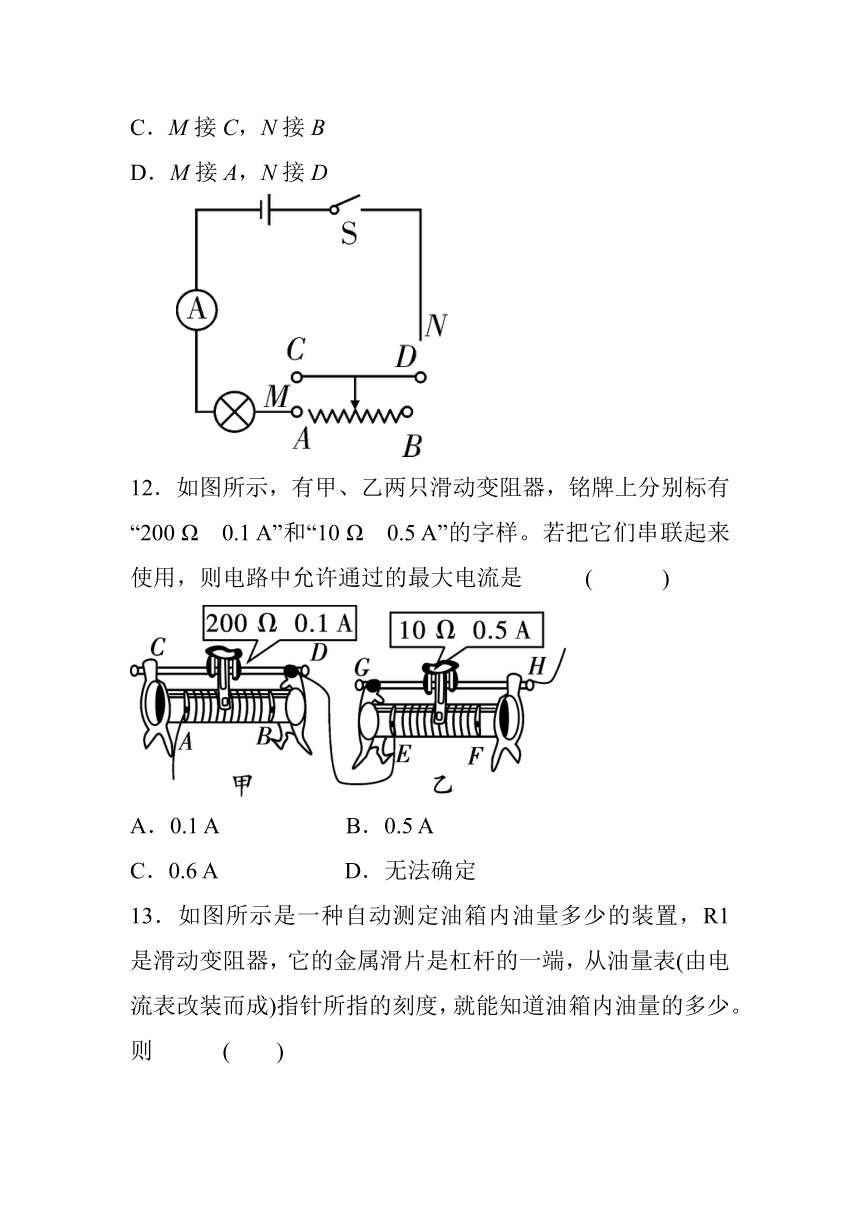

11．如图所示的电路，闭合开关S后，要使滑动变阻器的滑片P向左移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接
(　　　)
A．M接C，N接D
B．M接A，N接B
C．M接C，N接B
D．M接A，N接D
12．如图所示，有甲、乙两只滑动变阻器，铭牌上分别标有“200
Ω　0.1
A”和“10
Ω　0.5
A”的字样。若把它们串联起来使用，则电路中允许通过的最大电流是
(　　　)
A．0.1
A
B．0.5
A
C．0.6
A
D．无法确定
13．如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少。则
(　　)
A．油量增加，R1的电阻值增大，油量表指针偏转变小
B．油量增加，R1的电阻值减小，油量表指针偏转变大
C．油量减少，R1的电阻值增大，油量表指针偏转变大
D．油量减少，R1的电阻值减小，油量表指针偏转变小
14.
如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明铅笔芯是
(选填“导体”或“绝缘体”)，还能说明导体的电阻与
有关。受此启发，人们制造了一种可以改变电阻的元件，叫做
。
15．如图所示，甲为亮度可调节的台灯，电位器是调节其亮度的装置；乙为电位器内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片移动。若顺时针旋转旋钮时，灯泡亮度变亮，则需将
(选填“a和b”“a和c”或“b和c”)接线柱接入电路。
16.如图所示是插入式电阻箱的结构示意图。它的最大电阻值是
Ω。图中
A、B两个接线柱之间的电阻
Ω。
17．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S。
通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个____________，观察_____________可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是_____
_________________________________________。
18.
用滑动变阻器改变小灯泡的亮度。
(1)实验室中有一铭牌上标有“20
Ω　2
A”字样的滑动变阻器，如图1所示，若要把它其中的两个接线柱连接到电路中去，正确的接法是_______。“20
Ω”指的是_____接线柱间的电阻值，“2
A”指的是_________________________。
(2)现在给电源、小灯泡、开关各一个，导线若干，请在图2中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
(3)如果你还想知道电路中电流值的改变情况，需要在电路中再____联一个电流表，并增加____根导线。
(4)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是_________________________________。
参考答案
1、D
2、B
3、A
4、D
5、C
6、A
7、A
8、C
9、A
10、D
11、C
12.A
13.B
14.
导体
导体长度
滑动变阻器
15.
b和c
16.
15
7
17.
滑动变阻器
灯泡亮度
在电路中串联一只电流表或灯泡两端并联电压表
18.
AC或BC
A、B
通过滑动变阻器的最大电流为2A
串
滑动变阻器接的是下面两个接线柱
