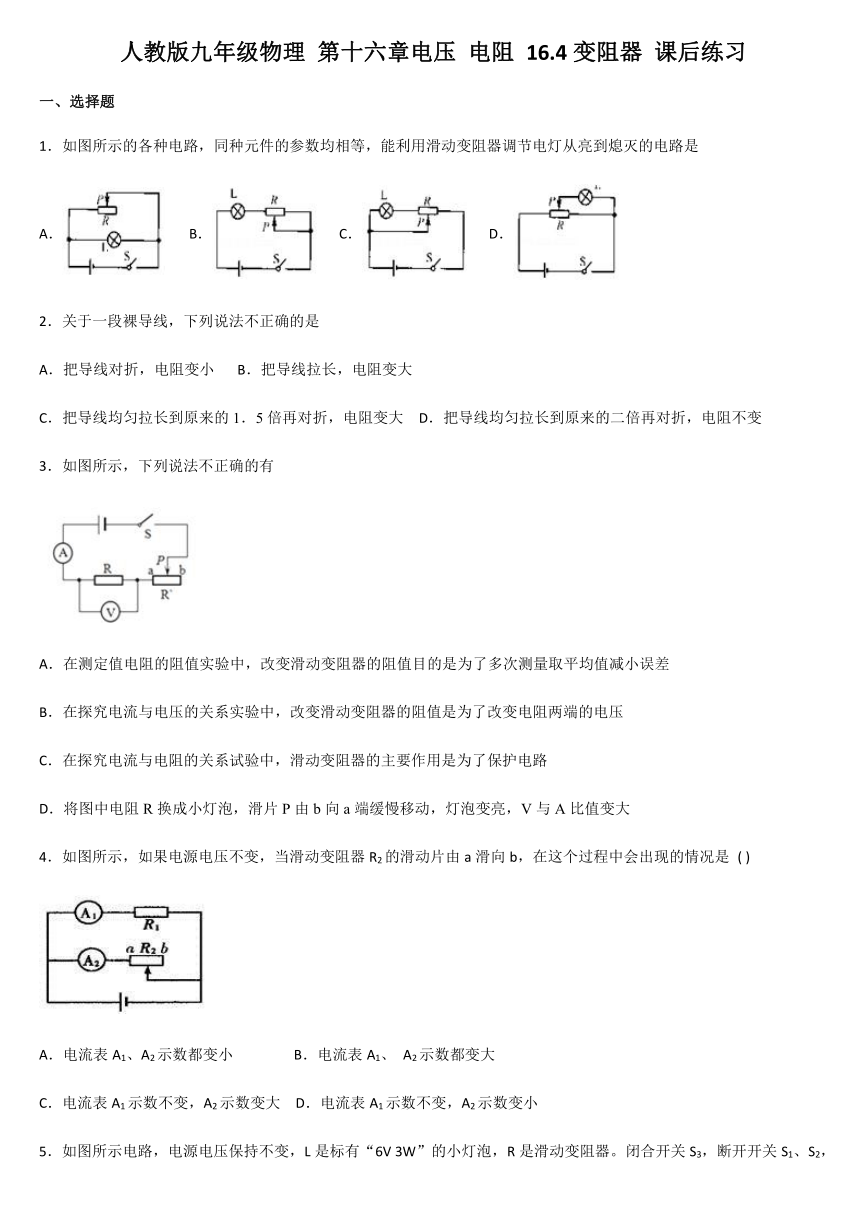

人教版九年级物理 第十六章电压 电阻 16.4变阻器 课后练习 WORD版 有答案

人教版九年级物理
第十六章电压
电阻
16.4变阻器
课后练习
一、选择题
1．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是
A．
B．
C．
D．
2．关于一段裸导线，下列说法不正确的是
A．把导线对折，电阻变小
B．把导线拉长，电阻变大
C．把导线均匀拉长到原来的1．5倍再对折，电阻变大
D．把导线均匀拉长到原来的二倍再对折，电阻不变
3．如图所示，下列说法不正确的有
A．在测定值电阻的阻值实验中，改变滑动变阻器的阻值目的是为了多次测量取平均值减小误差
B．在探究电流与电压的关系实验中，改变滑动变阻器的阻值是为了改变电阻两端的电压
C．在探究电流与电阻的关系试验中，滑动变阻器的主要作用是为了保护电路
D．将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，V与A比值变大
4．如图所示，如果电源电压不变，当滑动变阻器R2的滑动片由a滑向b，在这个过程中会出现的情况是
(
)
A．电流表A1、A2示数都变小
B．电流表A1、
A2示数都变大
C．电流表A1示数不变，A2示数变大
D．电流表A1示数不变，A2示数变小
5．如图所示电路，电源电压保持不变，L是标有“6V

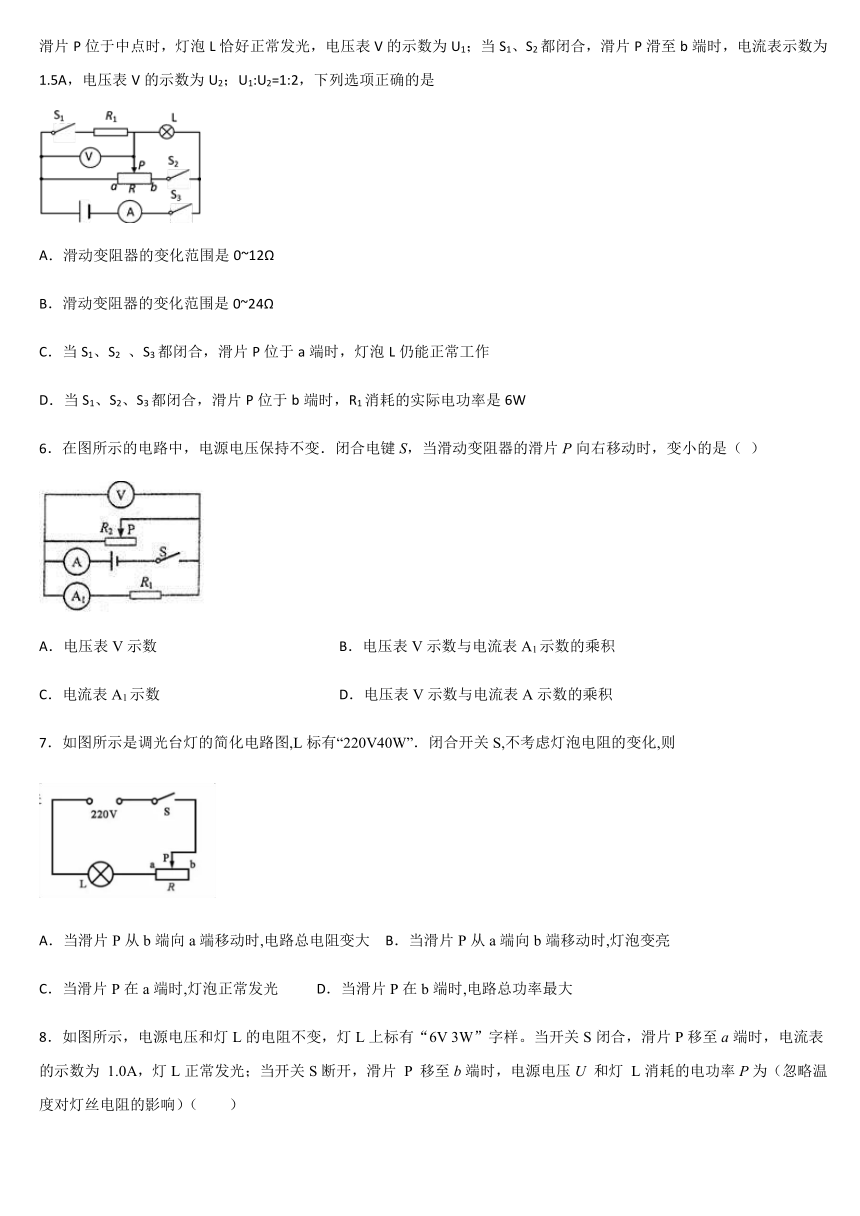

3W”的小灯泡，R是滑动变阻器。闭合开关S3，断开开关S1、S2，滑片P位于中点时，灯泡L恰好正常发光，电压表V的示数为U1；当S1、S2都闭合，滑片P滑至b端时，电流表示数为1.5A，电压表V的示数为U2；U1:U2=1:2，下列选项正确的是
A．滑动变阻器的变化范围是0~12Ω
B．滑动变阻器的变化范围是0~24Ω
C．当S1、S2
、S3都闭合，滑片P位于a端时，灯泡L仍能正常工作
D．当S1、S2、S3都闭合，滑片P位于b端时，R1消耗的实际电功率是6W
6．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（
）
A．电压表V示数
B．电压表V示数与电流表A1示数的乘积
C．电流表A1示数
D．电压表V示数与电流表A示数的乘积
7．如图所示是调光台灯的简化电路图,L标有“220V40W”．闭合开关S,不考虑灯泡电阻的变化,则
A．当滑片P从b端向a端移动时,电路总电阻变大
B．当滑片P从a端向b端移动时,灯泡变亮
C．当滑片P在a端时,灯泡正常发光
D．当滑片P在b端时,电路总功率最大

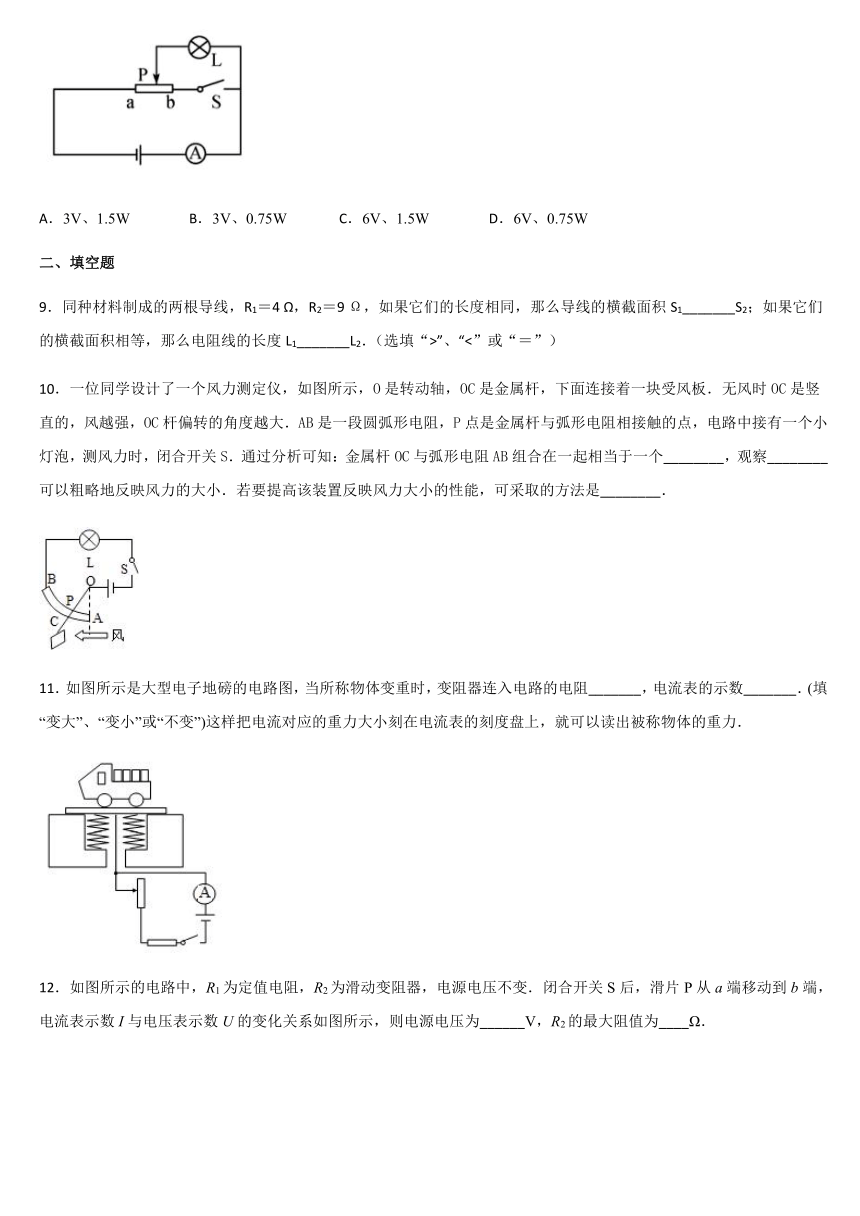

8．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V
3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为
1.0A，灯L正常发光；当开关S断开，滑片
P
移至b端时，电源电压U
和灯
L消耗的电功率P为（忽略温度对灯丝电阻的影响）（　　）
A．3V、1.5W
B．3V、0.75W
C．6V、1.5W
D．6V、0.75W
二、填空题
9．同种材料制成的两根导线，R1＝4
Ω，R2＝9
Ω，如果它们的长度相同，那么导线的横截面积S1_______S2；如果它们的横截面积相等，那么电阻线的长度L1_______L2．（选填“>”、“<”或“＝”）
10．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察________可以粗略地反映风力的大小．若要提高该装置反映风力大小的性能，可采取的方法是________．
11．如图所示是大型电子地磅的电路图，当所称物体变重时，变阻器连入电路的电阻_______，电流表的示数_______．(填“变大”、“变小”或“不变”)这样把电流对应的重力大小刻在电流表的刻度盘上，就可以读出被称物体的重力．

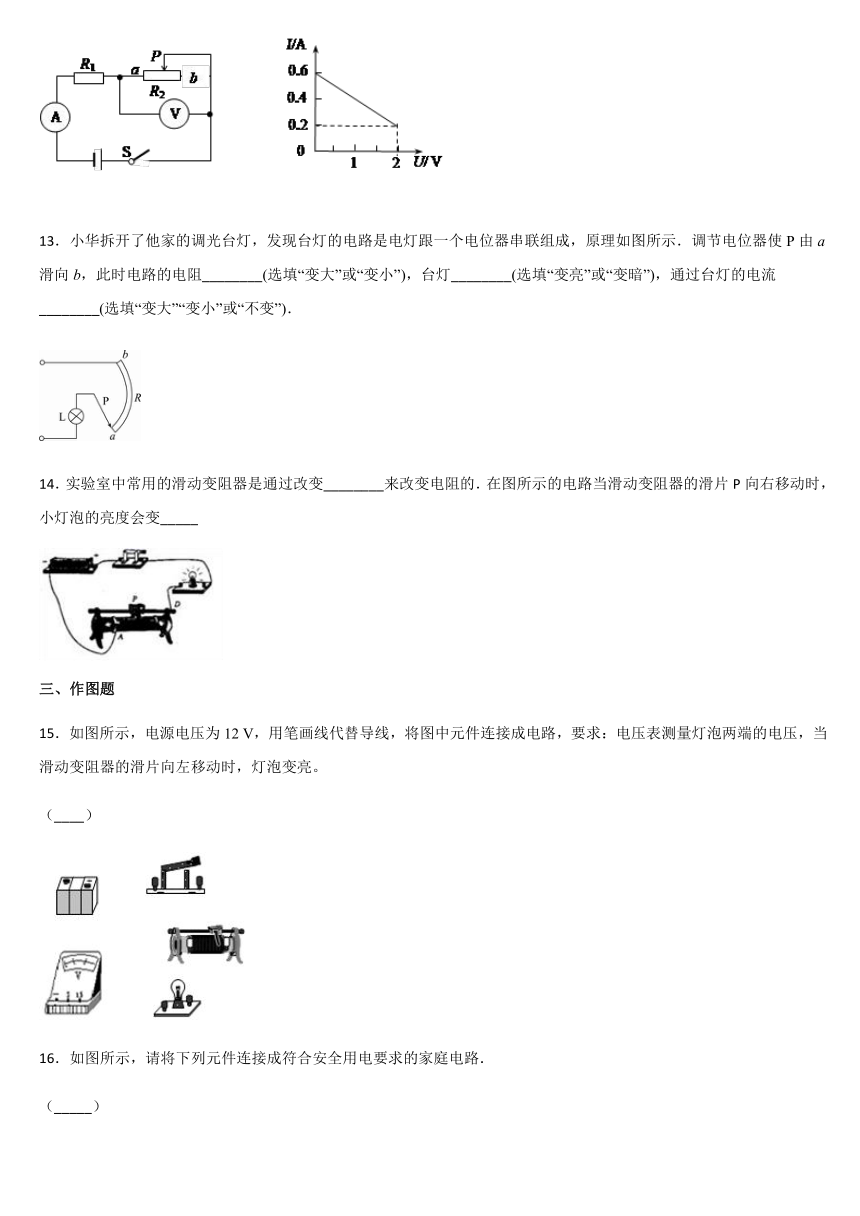

12．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为______V，R2的最大阻值为____Ω．
13．小华拆开了他家的调光台灯，发现台灯的电路是电灯跟一个电位器串联组成，原理如图所示．调节电位器使P由a滑向b，此时电路的电阻________(选填“变大”或“变小”)，台灯________(选填“变亮”或“变暗”)，通过台灯的电流________(选填“变大”“变小”或“不变”)．
14．实验室中常用的滑动变阻器是通过改变________来改变电阻的．在图所示的电路当滑动变阻器的滑片P向右移动时，小灯泡的亮度会变_____
三、作图题
15．如图所示，电源电压为12
V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
（____）
16．如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
四、实验题
17．下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
18．如图所示，按下列要求连接实物，并在虚线框内画出相应的电路图．
(1)用电流表测量通过小灯泡的电流；
(2)用电压表测量小灯泡两端的电压；
(3)用滑动变阻器改变灯泡的亮度，当滑片向左移动时，灯泡变亮．
（___）
（____）
19．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图
（_______）
（2）画出相应的电路图
（_______）
（3）连接电路时开关应处于_____状态，变阻器的滑片应处于_____端（A或B）．
（4）滑片P向左移动时，电流表示数变_____，灯泡亮度_____（填“变亮”、“变暗”或“不变”）
（5）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_____；如发现电流表、电压表的指针均反偏，最简单的解决方法是_____；如移动滑片P发现两表示数均比较小且不变，则原因为_____．
五、综合题
20．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，
电压表量程为0～3V，电流表量程为0～0.6A，
(1)R1在电路中的作用是_____________________．
(2)当被测身高增加时，电压表的示数_______(选填“变大”、“变小”或“不变”)．
(3)当变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为________A．
(4)为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是______．
21．光敏电阻的阻值随光照射的强弱而改变．“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，根据图象解答下列问题：
（1）光敏电阻的阻值随光强的增大而________，随光强的减小而________．
（2）当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2，
那么它们之间的关系式为
=________（用E1、E2表示）．
（3）将光敏电阻R、定值电阻R0、电流表、开关和电源连接成图所示电路．闭合开关，逐渐增大光敏电阻的光照强度，那么_______（填正确答案的序号）．
A．电流表的读数增大，光敏电阻两端的电压也增大
B．电流表的读数增大，但光敏电阻两端的电压减小
C．电流表的读数减小，但光敏电阻两端的电压增大
D．电流表的读数减小，光敏电阻两端的电压也减小
（4）在如图电路所示电路中，电源电压为6V，当光照强度为4.5cd时，电流表的读数为0.5A．则定值电阻R0的阻值为________Ω．
【参考答案】
1．D
2．C
3．C
4．D
5．B
6．D
7．C
8．D
9．
>
<
10．滑动变阻器
灯泡亮度
在电路中串联一个电流表
11．变小
变大
12．3
10
13．变小
变亮
变大
14．
连入电路中电阻丝的长度
暗
15．
16．
17．
18．
19．
断开
A
变小
变暗
小灯泡的灯丝断了（小灯泡处断路）
将电源正负极对调
滑动变阻器接下端两个接线柱了
20．保护电路，避免R2阻值为零时发生短路
变大
2.5V
4Ω～10Ω
21．（1）减小；增大；（2）；（3）B；（4）8．
