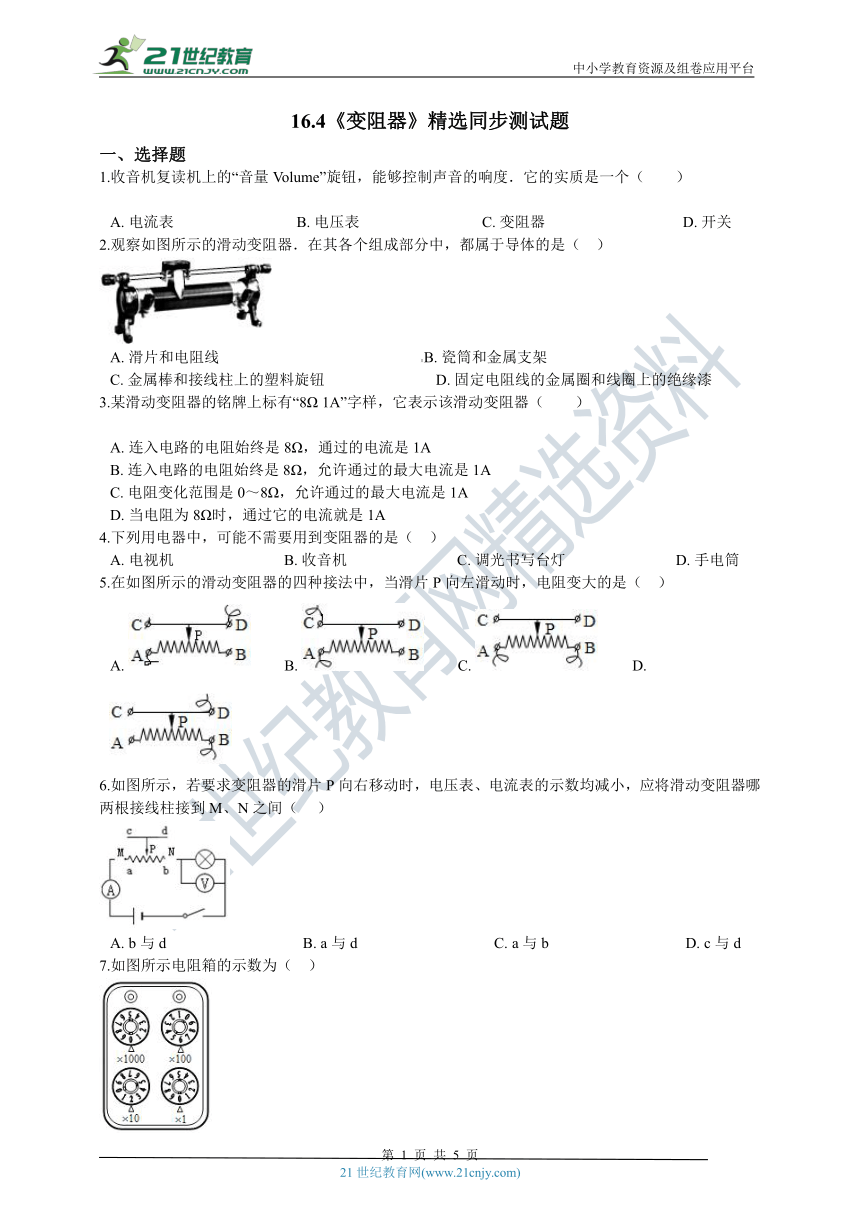

16.4《变阻器》精选同步测试题
一、选择题
1.收音机复读机上的“音量Volume”旋钮，能够控制声音的响度．它的实质是一个（　　）
A.?电流表????????????????????????????????B.?电压表????????????????????????????????C.?变阻器????????????????????????????????????D.?开关
2.观察如图所示的滑动变阻器．在其各个组成部分中，都属于导体的是（??
）
A.?滑片和电阻线?????????????????????????????????????????????????????B.?瓷筒和金属支架
C.?金属棒和接线柱上的塑料旋钮?????????????????????????????D.?固定电阻线的金属圈和线圈上的绝缘漆
3.某滑动变阻器的铭牌上标有“8Ω
1A”字样，它表示该滑动变阻器（　　）
A.?连入电路的电阻始终是8Ω，通过的电流是1A
B.?连入电路的电阻始终是8Ω，允许通过的最大电流是1A
C.?电阻变化范围是0～8Ω，允许通过的最大电流是1A
D.?当电阻为8Ω时，通过它的电流就是1A
4.下列用电器中，可能不需要用到变阻器的是（??
）
A.?电视机?????????????????????????????B.?收音机?????????????????????????????C.?调光书写台灯?????????????????????????????D.?手电筒
5.在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（??
）
A.??????????B.??????????C.??????????D.?
6.如图所示，若要求变阻器的滑片P向右移动时，电压表、电流表的示数均减小，应将滑动变阻器哪两根接线柱接到M、N之间（???
）
A.?b与d????????????????????????????????????B.?a与d????????????????????????????????????C.?a与b????????????????????????????????????D.?c与d

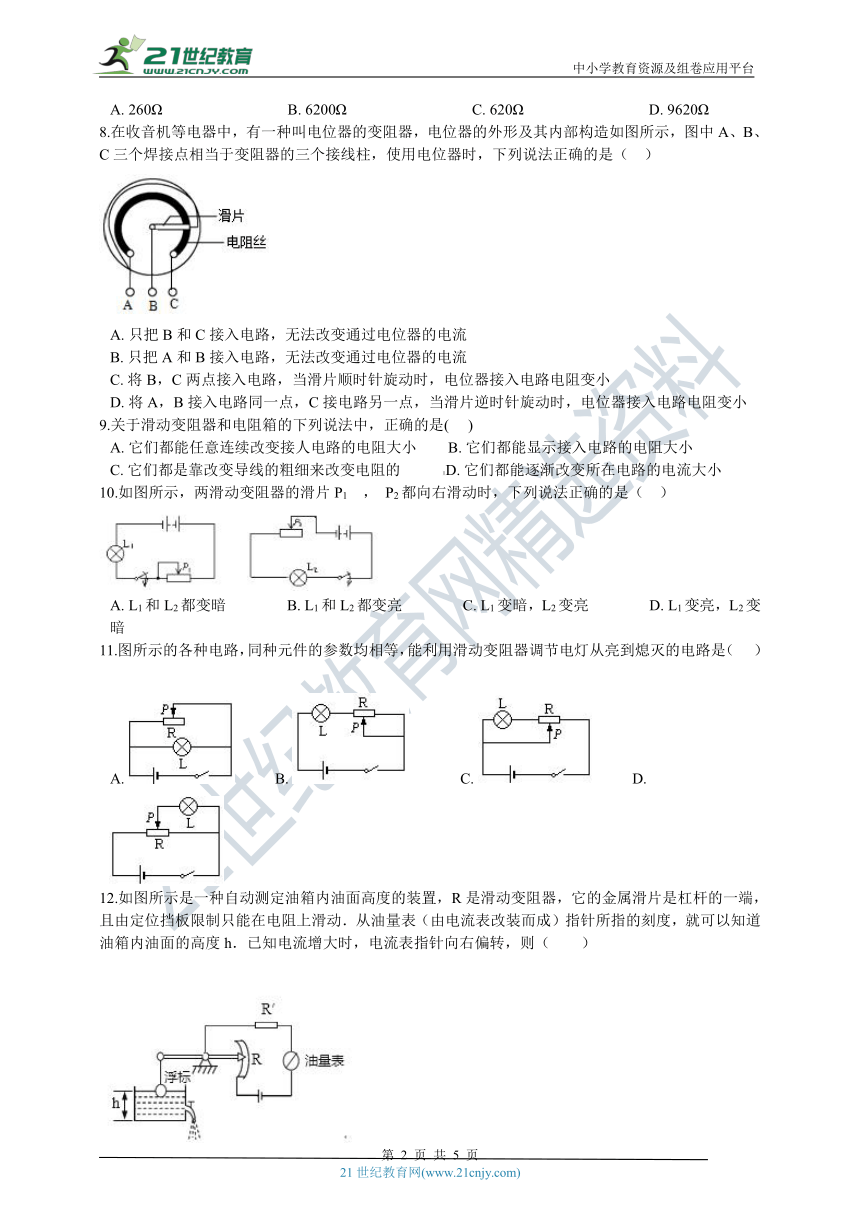

7.如图所示电阻箱的示数为（??
）
A.?260Ω?????????????????????????????????B.?6200Ω?????????????????????????????????C.?620Ω?????????????????????????????????D.?9620Ω
8.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（??
）
A.?只把B和C接入电路，无法改变通过电位器的电流
B.?只把A和B接入电路，无法改变通过电位器的电流
C.?将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D.?将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
9.关于滑动变阻器和电阻箱的下列说法中，正确的是(???
)
A.?它们都能任意连续改变接人电路的电阻大小????????B.?它们都能显示接入电路的电阻大小
C.?它们都是靠改变导线的粗细来改变电阻的???????????D.?它们都能逐渐改变所在电路的电流大小
10.如图所示，两滑动变阻器的滑片P1
，
P2都向右滑动时，下列说法正确的是（
??）
A.?L1和L2都变暗????????????????B.?L1和L2都变亮????????????????C.?L1变暗，L2变亮????????????????D.?L1变亮，L2变暗
11.图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（???
）
A.???????????B.??????????????C.???????????D.?
12.如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则（　　）
?
A.?油面下降时，电流表指针向右偏转?????????????????????B.?油量表的零刻度线一定与电流表零刻度线相重合
C.?油量表的刻度值从左往右是逐渐增大的??????????????D.?油箱内的油越少，流过电流表的电流越大
二、填空题
13.如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是________（选填“导体”或“绝缘体”），还能说明导体的电阻与________有关受此启发，人们制造了一种可以改变电阻的元件，叫做________．
14.滑动变阻器是通过改变连入电路中电阻丝的________来改变电阻的；如图为连入某电路的滑动变阻器，其铭牌标有“20Ω2A”的字样，当滑片滑到最右端时，连入电路中的电阻大小为________Ω。
15.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，只把A和C接入电路时，________（填”能“或”不能“）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱________（选填”A和B“、”B和C“或”A和C“），并将其与灯泡________联后接入电路中。
16.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察________可以粗略地反映风力的大小．
三、实验探究题
17.在滑动变阻器改变灯泡亮度的实验中A组同学连接的电路如图所示．
（1）A组同学连接电路闭合开关，发现灯泡不亮，电流表的指针偏转幅度较大，原因是________．
（2）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向________（填“A”或“B”）端移动，此过程电流表的示数将________（填“变大”“变小”或“不变”）．
（3）B组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭．找出实验操作中的两个操作不当之处：
①________；②________．
18.在做“用滑动变阻器改变小灯泡的亮度”实验中
（1）滑动变阻器上标有“20Ω?
2A”的字样，2A指的是________。
（2）提供器材有：电源、小灯泡、滑动变阻器、开关各一个、导线若干。请在图中用笔画线代替导线连接电路。要求：滑动变阻器的滑片向左移灯泡变亮。
（3）连好电路，开关闭合前，滑片应处于________端（选填：“最左”或“最右”）。
（4）请在右边的虚线框中画出对应的电路图。
答案
1.
C
2.A
3.
C
4.
D
5.
D
6.
B
7.C
8.
C
9.
D
10.
D
11.
D
12.
C
13.
导体；导体长度；滑动变阻器
14.
长度；20
15.
不能；B和C；串
16.
滑动变阻器；灯泡亮度
17.
（1）灯泡被短路了
（2）A；变大
（3）连接电路时，开关未断开；滑片未放到最大阻值处
18.
（1）该变阻器允许通过的最大电流是2A
（2）
（3）最右
（4）
