人教版九年级第十五章 电流和电路
第4节 电流的测量

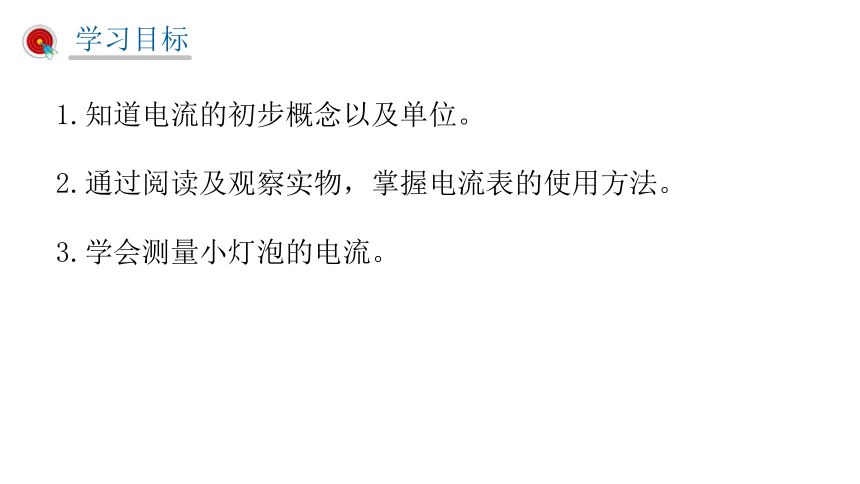

1.知道电流的初步概念以及单位。
2.通过阅读及观察实物，掌握电流表的使用方法。
3.学会测量小灯泡的电流。
1
学习目标
演示实验
三节干电池做电源灯泡更亮，说明通过灯泡的电流越大 。
同一个灯泡，分别用一节干电池和三节干电池做电源，观察亮度的变化，这说明什么？
1
新课引入
想一想

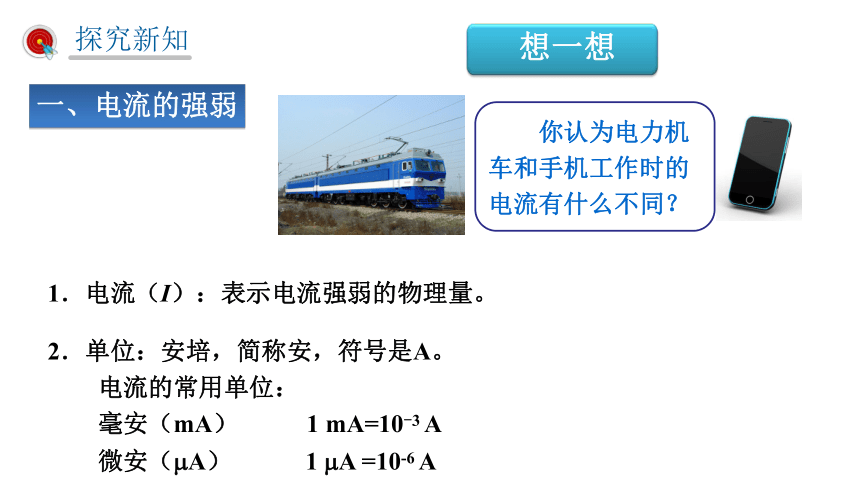

1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A
　　你认为电力机车和手机工作时的电流有什么不同？
一、电流的强弱
1
探究新知
安培（1775-1836）
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
人物简介

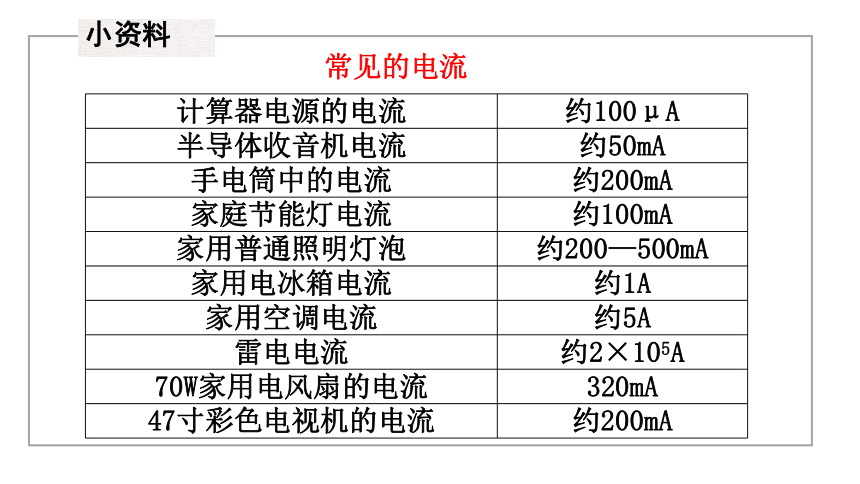

计算器电源的电流 约100μA
半导体收音机电流 约50mA
手电筒中的电流 约200mA
家庭节能灯电流 约100mA
家用普通照明灯泡 约200—500mA
家用电冰箱电流 约1A
家用空调电流 约5A
雷电电流 约2×105A
70W家用电风扇的电流 320mA
47寸彩色电视机的电流 约200mA
常见的电流
小资料
二、电流的测量
1. 电流表：测量电流的仪表。
2. 认识电流表
刻度盘
单位
指针
调零旋钮
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
接线柱 量程 分度值
“-” “0.6”
“-” “3”
0～0.6A
0～3 A
0.02A
0.1A
A
+
－

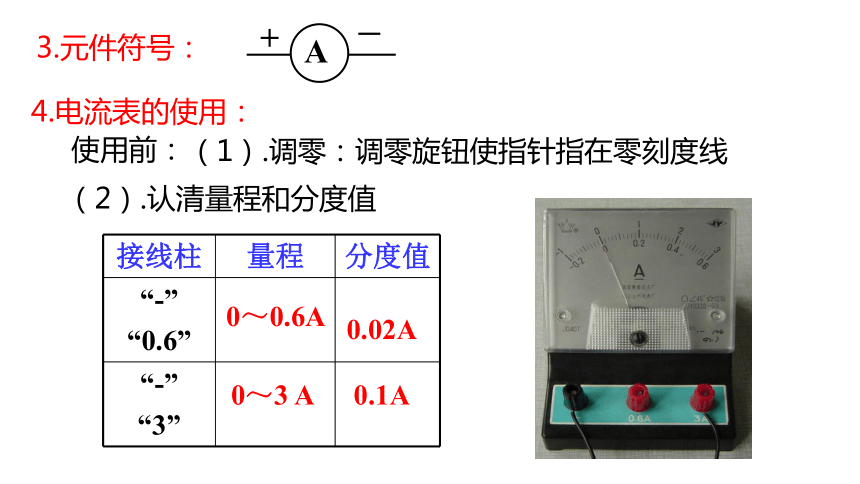

3.元件符号：
（1）.调零：调零旋钮使指针指在零刻度线
4.电流表的使用：
使用前：
（2）.认清量程和分度值

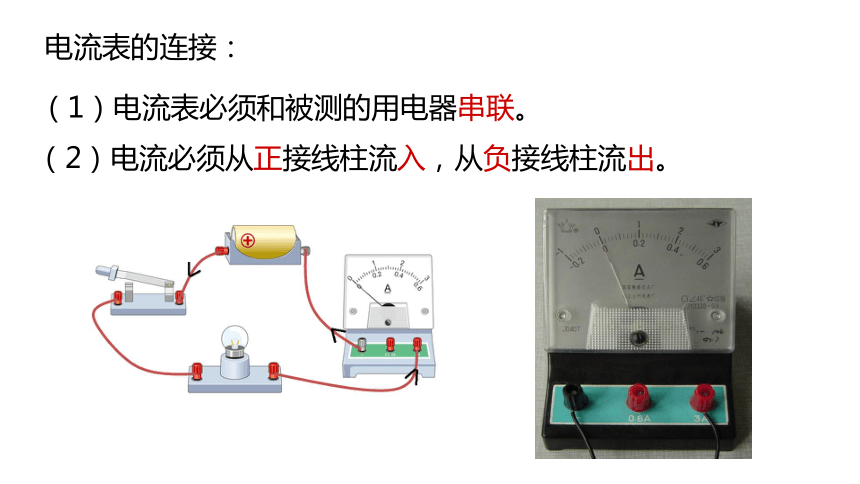

（1）电流表必须和被测的用电器串联。
电流表的连接：
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
（4）绝不允许把电流表直接连到电源的两极！
用试触法，从大量程开始选
闭合开关后，用导线迅速碰触3A的接线柱，看闭合的瞬间，指针偏转是否超出最大值。若没有，则改用小量程再试触
根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
4.电流表的读数：
0.58 A
1.4 A
0.32A
甲
乙
丙
想一想
在实验过程中，如果出现以下情况，怎么处理？
1.指针不偏转
在元件完好的前提下，电路有断路，查找断路。
2.试触时指针反向偏转
是正、负接线柱接反，应改接。
3.指针正向偏转过大
量程选择偏小，应改接较大量程。
4.指针偏转过小
量程选择偏大，应改接较小量程。
科 学 世 界
生 物 电
不但在输电线路中有电流，生物体内也有电流。
例如，人体心脏的跳动就是由电流来控制的。
心电图
心电检测
电流的应用：测谎仪
人在说谎时的心理变化必然引起一些生理参数的变化（皮肤电、脉搏、血压、呼吸等的变化），同时将微弱的电流通过身体。对不同信息的回答真实与否会影响皮肤对微弱电流的抵抗，从而反应出他们是否说谎。
电流正进负出
不能与电源直接相连
电流
定义：
表示电流强弱的物理量，用I表示
安培，简称安，用A表示
单位：
仪器：
连接方法
串联在电路中；
使用
A
不超量程；
国际：
常用：
毫安（mA）和微安（μA ）
概念
测量
符号
电流表
本堂重点：电流表的使用
本堂难点：电流表的连接
1
课堂小结
1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
1
课堂训练
2.将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（ ）
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L1和L2，的电流一定相等
D.只断开S2，L1发光且亮度不变
D
3.如图所示电路，当开关S1、S2闭合后，A2与R2是________　 　（选填“串”或“并”）联的，电流表A1测量的是通过_____　 　（选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图2所示，电流表的示数为　 　A。
串
干路
0.28
4．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
5．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
