沪科版九年级物理全册 第十八章《电能从哪里来》单元测试(含答案)

第十八章
电能从哪里来
　
第Ⅰ卷　(选择题　共36分)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
一、选择题(每题3分,共36分)
1.下述物理史实中正确的是
(　　)
A.第一个发现电磁关系的是法拉第
B.第一个发现磁能生电的是奥斯特
C.最早研究磁偏角的是沈括
D.第一个发现电流磁效应的是爱因斯坦
2.关于电源,下列说法正确的是
(　　)
A.电源是向电路提供电压的装置,电源都有正负极之分
B.宇宙飞船内所需的电能主要来自于安装在其内部的蓄电池
C.发电机与电动机一样都是提供电能的装置,是我们生活中常见的电源
D.废旧电池应分类回收
3.(多选)如图1所示,小圆圈表示闭合电路的一部分导体的横截面,且这部分导体是垂直纸面放置的,下列四种情况中,能产生感应电流的是
(　　)
图1
4.对于交流电,下列说法中正确的是
(　　)
A.线圈转动一周,电流方向改变一次,大小不变
B.线圈转动一周,电流方向改变两次,大小不变
C.线圈转动一周,电流方向改变两次,大小随时间改变
D.线圈转动一周,电流方向改变四次,大小随时间改变
5.下列设备中,利用电磁感应原理工作的是
(　　)
图2
6.关于产生感应电流的条件,下面说法正确的是
(　　)
A.任何导体在磁场中运动时,都能产生感应电流
B.任何导体在磁场中做切割磁感线运动时,都能产生感应电流
C.闭合电路的一部分导体在磁场中运动时,就能产生感应电流
D.闭合电路的一部分导体在磁场中做切割磁感线运动时,产生感应电流

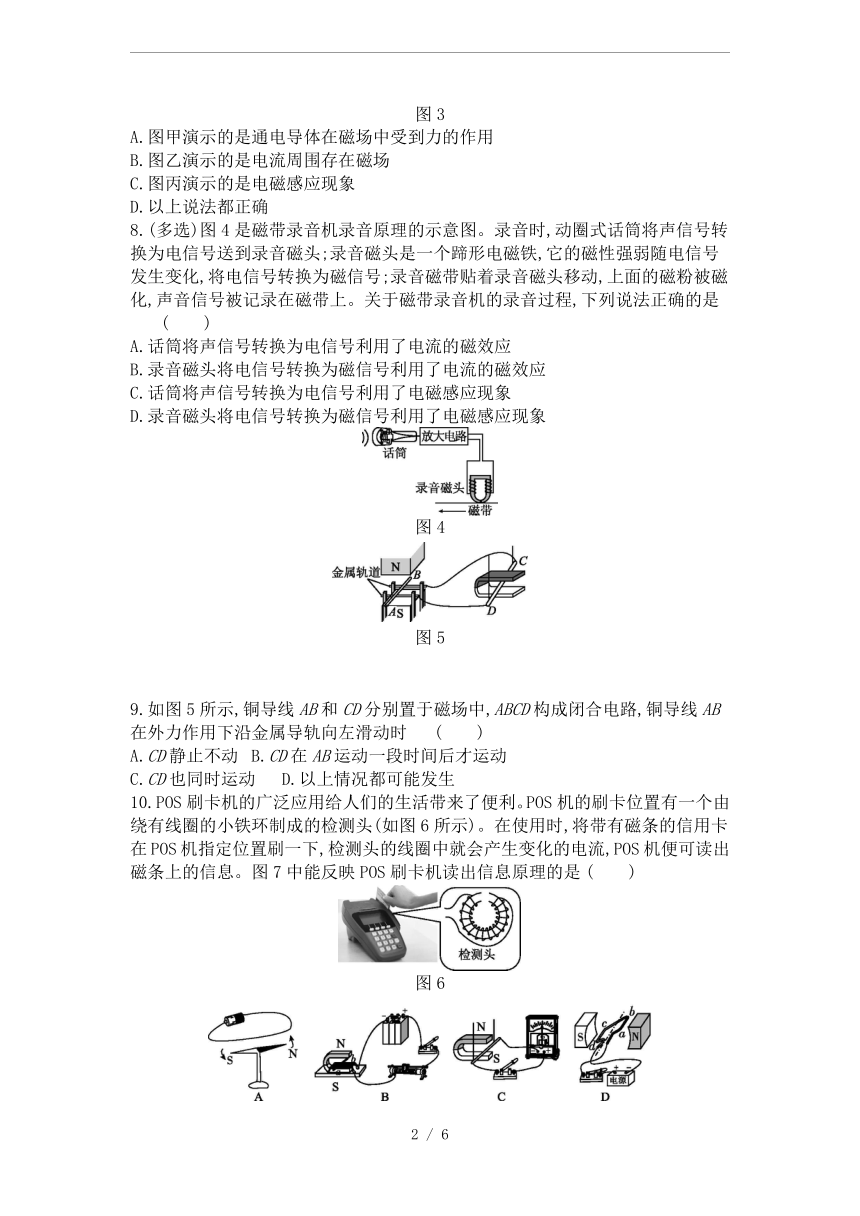

7.如图3所示是研究电和磁关系的三个重要实验,下列说法中正确的是
(　　)
图3
A.图甲演示的是通电导体在磁场中受到力的作用
B.图乙演示的是电流周围存在磁场
C.图丙演示的是电磁感应现象
D.以上说法都正确
8.(多选)图4是磁带录音机录音原理的示意图。录音时,动圈式话筒将声信号转换为电信号送到录音磁头;录音磁头是一个蹄形电磁铁,它的磁性强弱随电信号发生变化,将电信号转换为磁信号;录音磁带贴着录音磁头移动,上面的磁粉被磁化,声音信号被记录在磁带上。关于磁带录音机的录音过程,下列说法正确的是
(　　)
A.话筒将声信号转换为电信号利用了电流的磁效应
B.录音磁头将电信号转换为磁信号利用了电流的磁效应
C.话筒将声信号转换为电信号利用了电磁感应现象
D.录音磁头将电信号转换为磁信号利用了电磁感应现象
图4
图5
9.如图5所示,铜导线AB和CD分别置于磁场中,ABCD构成闭合电路,铜导线AB在外力作用下沿金属导轨向左滑动时
(　　)
A.CD静止不动
B.CD在AB运动一段时间后才运动
C.CD也同时运动
D.以上情况都可能发生
10.POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个由绕有线圈的小铁环制成的检测头(如图6所示)。在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息。图7中能反映POS刷卡机读出信息原理的是
(　　)
图6
图7
图8
11.如图8所示,放在磁场中的矩形线圈abcd,自图示位置(即线圈平面与磁感线垂直的位置)开始绕OO'轴转动,则下列说法中正确的是
(　　)
A.根据电磁感应原理,线圈在转动过程中时刻有感应电流产生
B.线圈转动的前半周中,线圈中的电流方向不变
C.线圈平面与磁感线方向平行时,线圈中无电流
D.线圈转动过程中,各边都在不停地切割磁感线
12.某发电机输出的电压是2200
V,输出的电流是400
A,发电机到用户之间的输电线的电阻是2
Ω,则输电线路上损耗的电功率是
(　　)
A.880
kW
B.320
kW
C.800
kW
D.2420
kW
请将选择题答案填入下表:
题号
1
2
3
4
5
6
7
8
9
10
11
12
总分
答案
第Ⅱ卷　(非选择题　共64分)
二、填空题(每空2分,共26分)
13.电磁感应现象是英国物理学家　　　　　首先发现的。探究这个现象应选用如图9　　　　(选填“甲”或“乙”)所示的装置进行实验。利用电磁感应现象可以制成　　　　,实现机械能转化为电能。?
图9
图10
14.当你唱卡拉OK时,要用到话筒(麦克风)。话筒的种类很多,如图10所示是动圈式话筒的构造示意图。当你对着话筒说话或唱歌时,产生的声音使膜片　　　　,与膜片相连的线圈也跟着一起　　　　,线圈在磁场中的这种运动能产生　　　　　　,这种　　　　　　随着声音的变化而变化,经过放大后,通过扬声器还原成声音。?
15.大规模用电时采用的电源是　　　　,它是利用　　　　现象制成的。?
16.手机、数码相机等常用充电电池作为电源,如图11所示是某手机电池的铭牌,观察可知该电池的电压是　　　　V,它充足电后所储存的电能是　　　　J。图案打“×”的表示普通垃圾箱,它告诉我们　　　　　　　　　　　　　　　　　　　　　　。?
图11
图12
17.如图12所示为甲、乙、丙三个同学用长导线作为“绳”进行跳绳游戏,当甲、乙两同学沿　　　　方向站立摇绳时,电流表指针的偏转才最明显。?
三、实验探究题(共17分)
18.(5分)很长一段时间里,人们认为电现象和磁现象是互不相关的。但也有人注意到电和磁之间有很多相似之处,他们相信二者之间一定存在某种内在的联系。许多科学家为寻找这种联系进行了不懈的努力。
(1)1820年4月,丹麦物理学家　　　　　发现了“电生磁”现象;1831年,英国科学家　　　　　又发现了电磁感应现象,实现了“磁生电”。这两个重要的发现,揭示了电和磁之间确实存在不可分割的联系。?
(2)你一定也发现了电和磁之间存在很多相似之处,下表将电现象和磁现象的某些相似点作出对比,请仿照示例完成该表。
电现象
磁现象
示例
电荷有正、负两种
磁体有南、北两极
①
带电体能吸引轻小物体
　　　　　　　　　　　　?
②
　　　　　　　?
同名磁极相斥
③
带电体周围存在电场
　　　　　　　　　?
图13
19.(12分)探究利用磁场产生电流的实验中,连接了如图13所示的实验装置。
(1)实验中,通过观察　　　　　　　　　　　　来判断电路中是否有感应电流。?
(2)闭合开关后,要使电路中形成感应电流,铜棒ab应　　　　(选填“上下”或“左右”)运动,这是　　　　　　现象,利用这一原理可制成　　　　　。?
(3)要使灵敏电流计指针偏转方向发生改变,可以采取的方法:　　　　　　　　　　　　　　　　　　　　　　　　　　　　(答出一种方法即可)。?
四、计算题(共21分)
20.(9分)发电机的输出功率是10
kW,输出电压是250
V,现用理想的升压变压器升压到2500
V向远处输电,求:
(1)输电线路中的电流。
(2)若输电线的总电阻是6.25
Ω,输电线上损失的电功率。
(3)输电线上损失功率占总功率的百分比。
(12分)一台发电机,工作时输出的电压是250
V,输出的电流是20
A,它的输出功率是多少?这台发电机每昼夜能发多少千瓦·时的电?每昼夜发出的电相当于多少千克热值是2.9×107
J/kg的标准煤完全燃烧所放出的能量?
第十八章
1.C　2.D　3.BD　4.C　5.D　6.D
7.B　8.BC　9.C　10.C　11.B　12.B
13.法拉第　甲　发电机
14.振动　振动　感应电流　感应电流
15.发电机　电磁感应
16.3.6　9720　废旧电池不得扔在普通垃圾箱内,应分类回收
17.东西
18.(1)奥斯特　法拉第
(2)①磁体能吸引铁、钴、镍等物质　②同种电荷相斥　③磁体周围存在磁场
19.(1)灵敏电流计指针是否偏转　(2)左右　电磁感应　发电机
(3)调换磁铁N、S极位置(或改变磁场方向,或改变ab的运动方向)
20.(1)4
A　(2)100
W　(3)1%
21.输出功率:P输=UI=250
V×20
A=5000
W。
每昼夜能发电:W=P输t=5000
W×24
h=120
kW·h。
Q=W=120
kW·h=4.32×108
J,
所需标准煤的质量:m==≈14.9
kg。
/
