人教物理八年级上册4.4-光的折射(共22张PPT)

(共22张PPT)
光的折射
加水
无水
把一束光从空气斜着射入水中，观察光束在空气中和水中的传播径迹
光由一种介质
斜
射入另一种介质时，传播方向发生偏折的现象。
光的折射

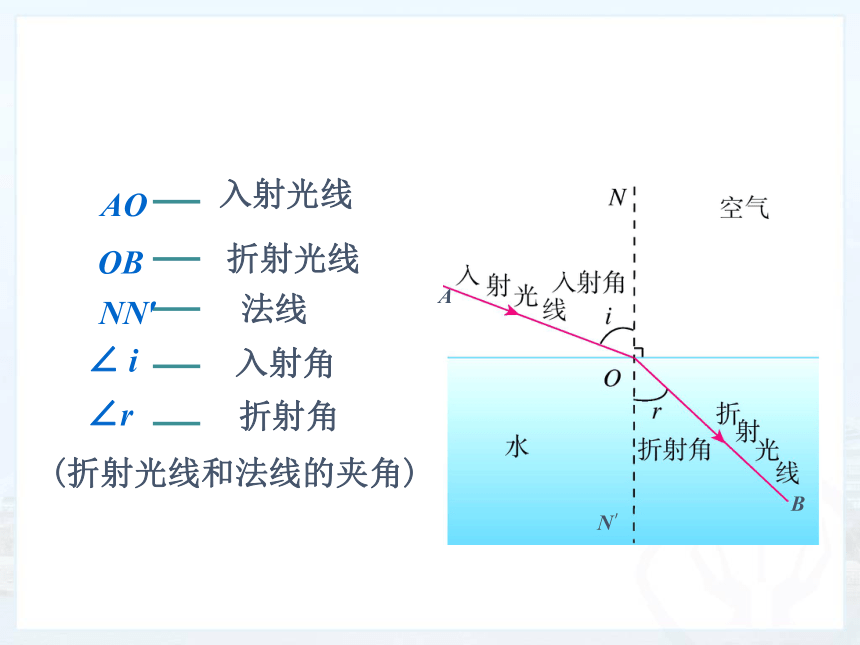

入射光线
折射光线
法线
入射角
折射角
(折射光线和法线的夹角)
回顾探究反射规律的方法：
　　三条线的位置关系和两个角的大小关系。
对比与思考（光的折射规律）
1）、反射光线、入射光线和法线在同一平面内；
2）、反射光线和入射光线分别位于法线两侧；
3）、反射角等于入射角。
光的反射规律：
折射
折射
折射
折射

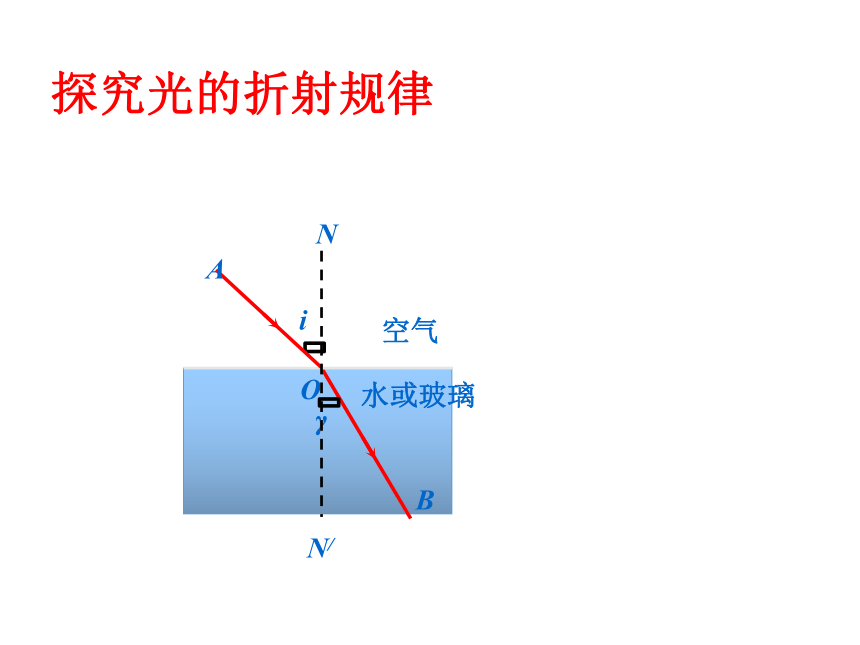

探究光的折射规律
折射光线、入射光线分居法线两侧；
折射光线、入射光线、法线在同一平面内；
一、光的折射规律
光线从空气斜射入水中或其他介质中，折射光线向法线方向偏折，
折射角＜入射角。
当入射角增大时，折射角也增大；当入射角减小时，折射角也减小；
当光线从空气垂直射入水中时，光的传播方向不变。
如果光从水（玻璃）中斜射入空气中，是否也会发生折射现象？
射到空气中的光线向哪个方向偏折？画图表示你的想法。你的依据是什么?
光从其他介质斜射入空气中，折射角＞入射角。
想想议议
光发生折射时，光路是可逆的。
水（玻璃）
折射角<入射角
折射角>入射角
在空气中的那个角比较大
二、生活中的折射现象
插入水中的筷子会怎么样？
筷子反射的光线在水面处发生折射后进入眼睛
二、生活中的折射现象
光的折射也能成虚像
讨论：怎样才能叉到鱼
三、揭开“眼睛受骗、河水变浅”之谜
空气
水
A
·
A’
·
眼睛
思考：
潜水员在水中看岸上的树会怎样变化?
水
空气
B
B’
眼睛
1、折射光线、入射光线和法线在
；
2、折射
光线和入射光线分别位于
；
3
a.光从空气斜射入水或玻璃中时，折射角
入射角。
b.光从水或玻璃中斜射入空气中时，折射角
入射角。
c.折射角随入射角的增大而
。垂直入射方向
。
同一平面内
法线两侧
小于
大于
不变
4.
在折射现象中，光路也是____的。
光由一种介质斜射入另一种介质时，传播方向发生偏折的现象。
可逆
增大
光的折射定义：
1、下列所示光路图中能反映光从玻璃斜射入空气中的是（
）
C
2、如图所示是光从空气斜射入玻璃的光路图，由图可知，反射角是____度，折射角是____度.
?
50
30
3、如图所示的四种现象中，属于光的折射现象的是【????
】
D
4、往盆里倒水,会看到盆底的深度变(
),潜水员从水下观察岸边的树,看到的树变(
)
5、在平静的湖水中看到“鱼儿在水中游”的景观，看到的鱼和云实际上
（
）
A、云是虚象，鱼是实物
B、云是虚象，鱼是实像
C、云和鱼都是实像
D、云和鱼都是虚像
浅
高
D
