人教版九年级物理17.2欧姆定律计算专题强化训练word版有答案

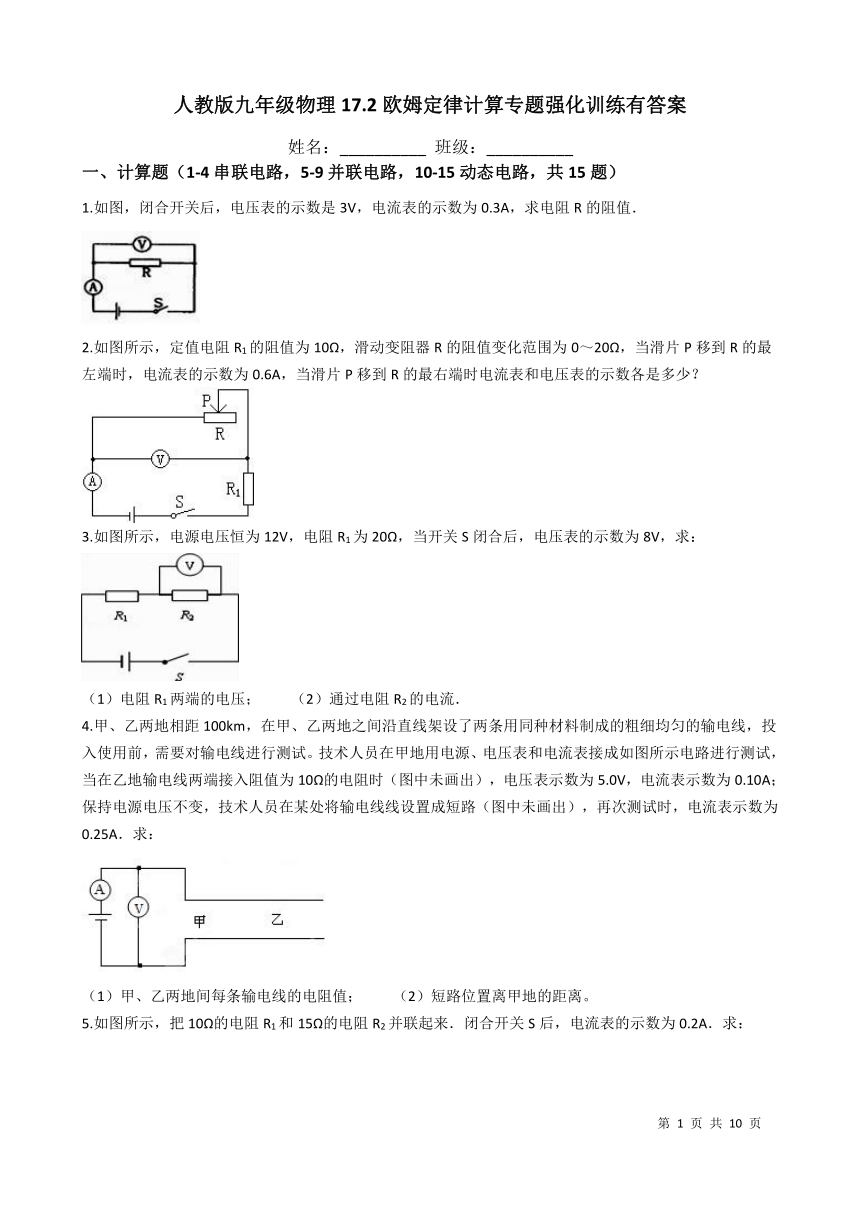

人教版九年级物理17.2欧姆定律计算专题强化训练有答案
姓名：__________
班级：__________
一、计算题（1-4串联电路，5-9并联电路，10-15动态电路，共15题）
1.如图，闭合开关后，电压表的示数是3V，电流表的示数为0.3A，求电阻R的阻值．
2.如图所示，定值电阻R1的阻值为10Ω，滑动变阻器R的阻值变化范围为0～20Ω，当滑片P移到R的最左端时，电流表的示数为0.6A，当滑片P移到R的最右端时电流表和电压表的示数各是多少？
3.如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
4.甲、乙两地相距100km，在甲、乙两地之间沿直线架设了两条用同种材料制成的粗细均匀的输电线，投入使用前，需要对输电线进行测试。技术人员在甲地用电源、电压表和电流表接成如图所示电路进行测试，当在乙地输电线两端接入阻值为10Ω的电阻时（图中未画出），电压表示数为5.0V，电流表示数为0.10A；保持电源电压不变，技术人员在某处将输电线线设置成短路（图中未画出），再次测试时，电流表示数为0.25A．求：
甲、乙两地间每条输电线的电阻值；
（2）短路位置离甲地的距离。

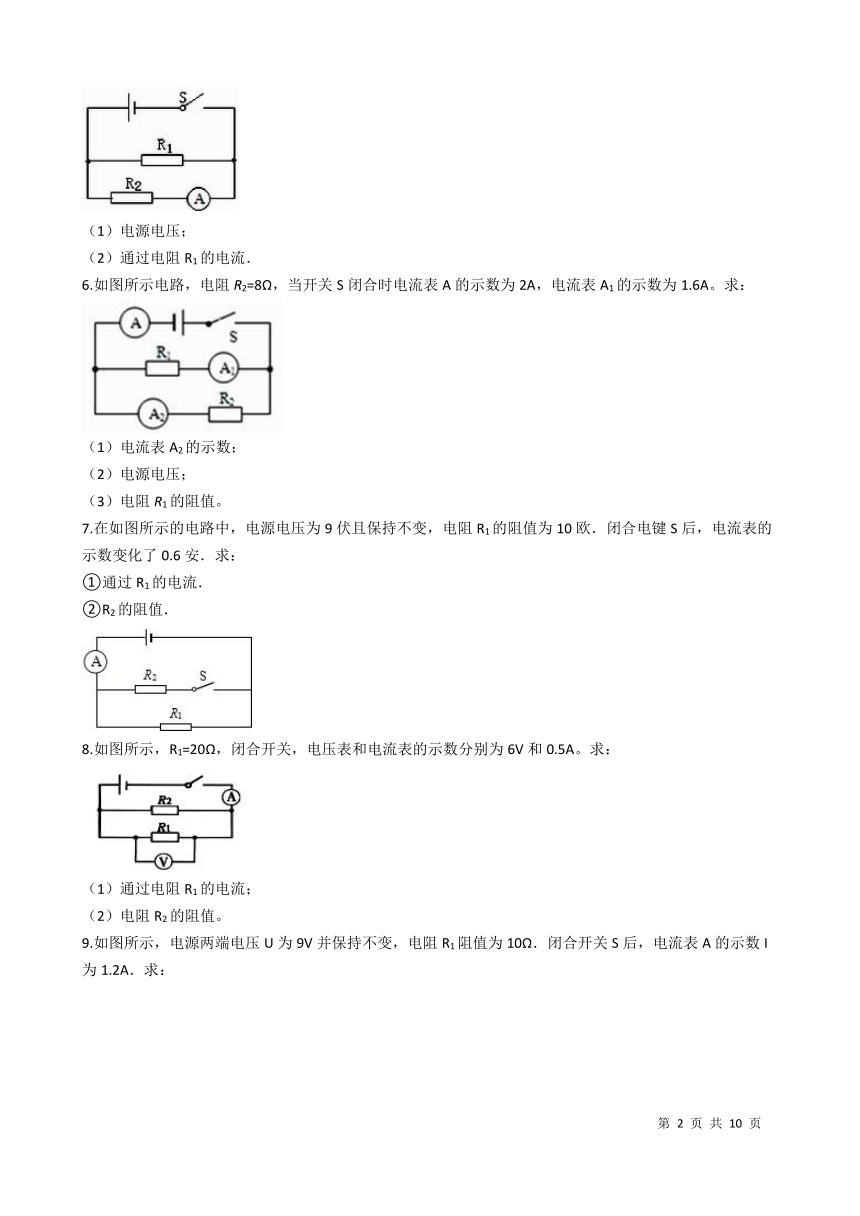

5.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：
（1）电源电压；
（2）通过电阻R1的电流．
6.如图所示电路，电阻R2=8Ω，当开关S闭合时电流表A的示数为2A，电流表A1的示数为1.6A。求：
电流表A2的示数；
（2）电源电压；
（3）电阻R1的阻值。
7.在如图所示的电路中，电源电压为9伏且保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表的示数变化了0.6安．求：
①通过R1的电流．
②R2的阻值．
8.如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A。求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。

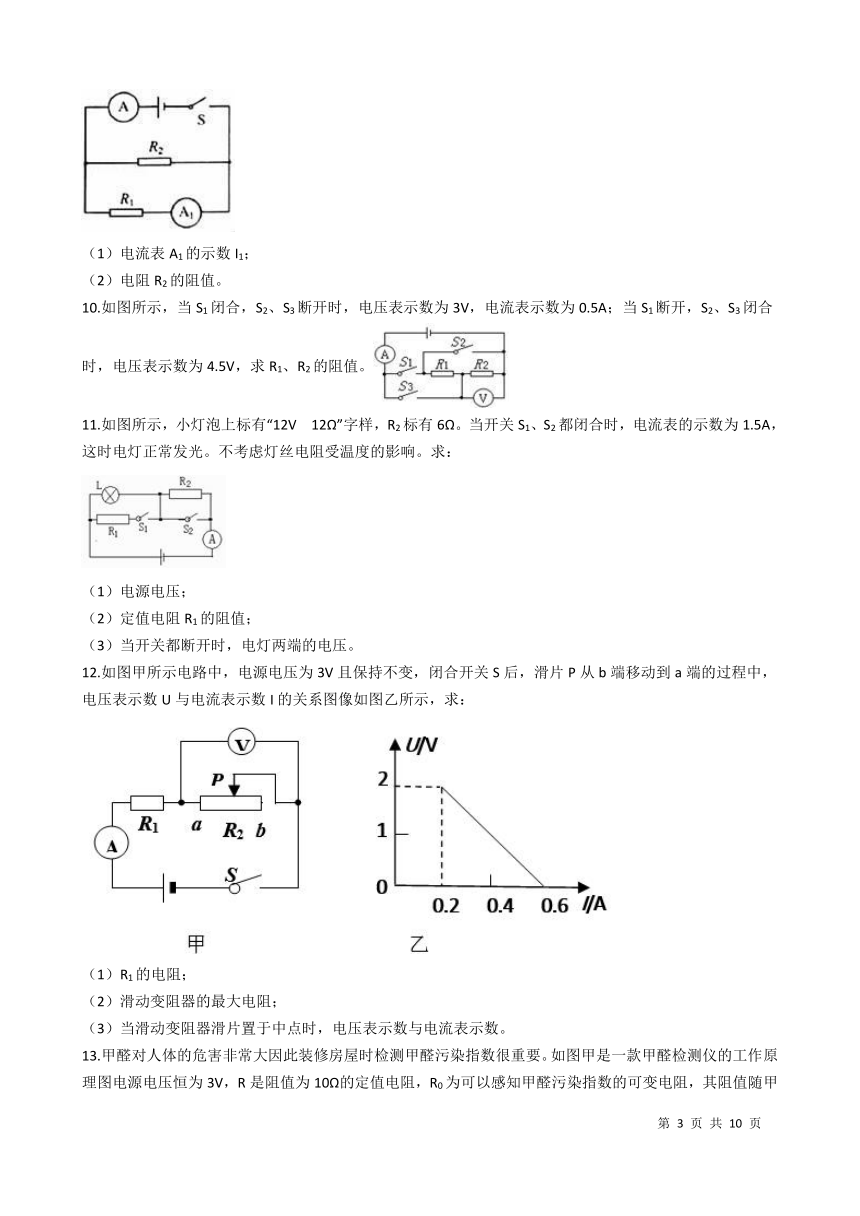

9.如图所示，电源两端电压U为9V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为1.2A．求：
（1）电流表A1的示数I1；
（2）电阻R2的阻值。
10.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。
11.如图所示，小灯泡上标有“12V??
12Ω”字样，R2标有6Ω。当开关S1、S2都闭合时，电流表的示数为1.5A，这时电灯正常发光。不考虑灯丝电阻受温度的影响。求：
?
（1）电源电压；
（2）定值电阻R1的阻值；
（3）当开关都断开时，电灯两端的电压。
12.如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，求：
（1）R1的电阻；
（2）滑动变阻器的最大电阻；
（3）当滑动变阻器滑片置于中点时，电压表示数与电流表示数。
13.甲醛对人体的危害非常大因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图电源电压恒为3V，R是阻值为10Ω的定值电阻，R0为可以感知甲醛污染指数的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50﹣100之间为中度污染，100以上为重度污染。问：
（1）污染指数为50时，电阻R的阻值是多少？
（2）电压表示数为1V时，甲醛污染指数是否属于重度污染？
14.为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω．求：
（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少？
（2）现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．
15.小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲。电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0
，
滑动变阻器R1、弹簧和开关组成。已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？

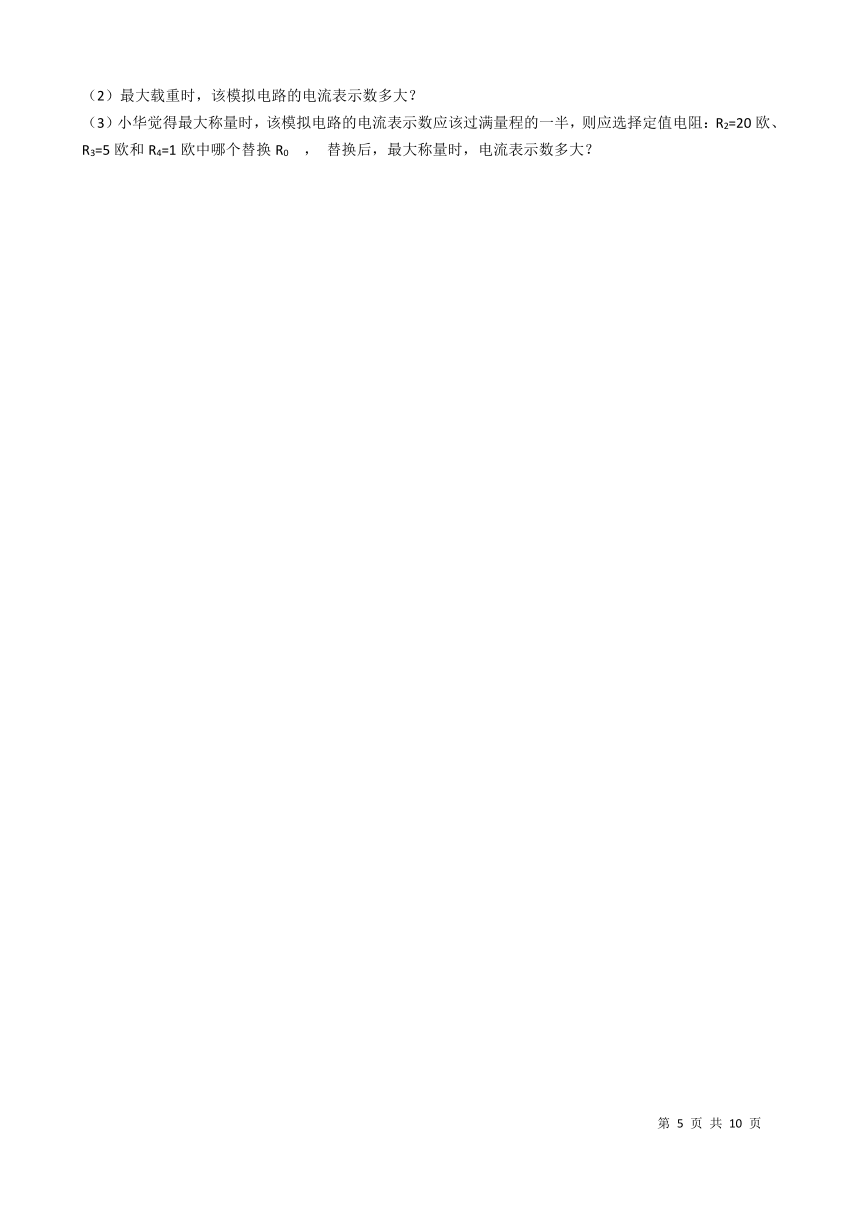

（2）最大载重时，该模拟电路的电流表示数多大？
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=20欧、R3=5欧和R4=1欧中哪个替换R0
，
替换后，最大称量时，电流表示数多大？
答案
一、计算题
1.
解：∵I
∴R
10Ω.
2.解：当滑片P移到R的最左端时，电路为R1的简单电路，电流表测电路中的电流，由I=
可得，电源的电压：U=I1R1=0.6A×10Ω=6V；
当滑片P移到R的最右端时，R1与R的最大阻值串联，电压表测R两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：I2=
=
=0.2A，
则电压表的示数：UR=I2R=0.2A×20Ω=4V．
答：当滑片P移到R的最右端时电流表的示数为0.2A，电压表的示数为4V．
3.（1）解：由图知，两电阻串联，电压表测量R2两端的电压，R1两端的电压：
U1=U﹣U2=12V﹣8V=4V
答：电阻R1两端的电压为4V
（2）解：两电阻串联，所以通过R2的电流：I2=I1=
=
=0.2A
答：通过电阻R2的电流为0.2A
（1）解：第一次测试时，电路中电压为：U1=5.0V，电流为I1=0.10A，由欧姆定律，电路的电阻为：
；
设每条输电线的电阻为R0
，
在乙地输电线两端接阻值为R′=10Ω，根据电阻的串联，则有2R0+R′=R，故
答：甲、乙两地间每条输电线的电阻值为20Ω；
（2）解：某处将输电线线设置成短路，U1=5.0V，电流为I2=0.25A再次测试时，由欧姆定律，；
短路位置与甲地之间每条输电线的电阻为：
；
甲乙两地相距为L1=100km，设短路位置离甲地的距离为L2
，则短路位置离甲地的距离为：
答：短路位置离甲地的距离为50km。
5.（1）解：由图示可知，两电阻并联，电流表测通过电阻R2的电流，所以电源电压为U=I2R2=0.2A×15Ω=3V
（2）解：由于并联电路中各支路电压相等，所以通过电阻R1的电流为I1=U/R1=3V/10Ω=0.3A
6.（1）解:并联电路的干路电流等于各支路电流的和，
所以通过R2的电流即A2的示数为：
（2）解:电源电压为：
（3）解:电阻R1的阻值为：
7.解：①开关闭合前后通过R1的电流不变，I1=
=
=0.9A；
②电流表的示数变化了0.6安，所以通过R2的电流为0.6A；所以R2=
=
=15Ω．
答：①通过R1的电流为0.9A．②R2的阻值为15Ω．
8.
（1）因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流：
I1
0.3A；
（2）因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：
I2
I﹣I1=0.5A﹣0.3A=0.2A，电阻R2的阻值：R2
30Ω．
9.
（1）解：由图可知，R1与R2并联，电流表A1测量电阻R1的电流，电流表A测干路电流；
根据并联电路各支路两端的电压相等可知：U1＝U2＝U＝9V；
则电流表A1的示数：I1＝
＝
＝0.9A
答；电流表A1的示数I1为0.9A
（2）解：因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：
I2＝I﹣I1＝1.2A﹣0.9A＝0.3A，
根据I＝
可得R2的阻值：
R2＝
＝
＝30Ω
答；电阻R2的阻值为30Ω。
10.【解】当S1闭合，S2、S3断开，R1、R2串联
当S1断开，S2、S3闭合，R1、R2并联
U=4.5V
11.（1）解：闭合开关S1、S2
，R1与L并联，小灯泡正常发光
，故U源=
U额=
12V
（2）解：因为小灯泡正常发光，则
根据并联电路的电流规律，通过R1的电流?I1=0.5A，R1的阻值为：
（3）解：当开关S1、S2都断开时，灯L与R2串联，
灯的电阻RL=12Ω，电路电流：
根据欧姆定律，小灯泡两端的电压为:U灯=I2R灯=8V
12.
（1）解：当滑动变阻器滑片置于a端时，由图乙知I=0.6A
R1=U/I=3V/0.6A=5Ω
（2）解：当滑动变阻器滑片置于b端时，由图乙知U=2V,?
I=0.2A
滑动变阻器的最大电阻R2=U/I=2V/0.2A=10Ω
（3）解：当滑动变阻器滑片置于中点时,R1与1/2R2=5Ω串联
电流表示数：I=U/R=3V/(
5Ω+5Ω)=0.3A
电压表示数：U2=IR=0.3A×5Ω=1.5V
13.
（1）解：由图象可知，污染指数为50时，可变电阻连入电路中的阻值为50Ω
（2）解：电压表示数为1V时，则电路中的电流为I＝
＝
＝0.1A，由串联电路电压的规律可知，可变电阻两端电压UR＝3V﹣1V＝2V，根据欧姆定律可得，此时可变电阻的阻值：R＝
＝
＝20Ω，由图乙可知，此时污染指数为150，属于重度污染
14.（1）解：检测者的酒精气体的浓度为0时，R1的电阻为60Ω．
电路中的电流I=
=
=0.1A，
电压的示数U1=IR1=0.1A×60Ω=6V；
答：当被检测者的酒精气体的浓度为0时，电压的示数是6V；
（2）解：当电流表的示数为0.2A时，由公式I=
得：
R1=
﹣R2=
﹣20Ω=20Ω，
由甲图可知，被检测者的酒精气体浓度为0.3mg/ml．
0.2mg/ml＜0.3mg/ml＜0.8mg/ml，
所以被检测者属于酒驾．
答：当电流表的示数为0.2A时，被检测者是酒驾．
15.（1）解：当没有载物时，变阻器滑片指在上端，R1接入电路中的电阻最大，电流表示数为0.1A，由I＝
可得，电路总电阻：R总＝
＝80Ω，因串联电路中总电阻等于各分电阻之和，所以，定值电阻的阻值：R0＝R总﹣R1＝80Ω﹣20Ω＝60Ω；
（2）解：由图乙可知，弹簧的最大压缩量：△L＝L﹣L1＝40cm﹣24cm＝16cm，因滑动变阻器电阻的大小与其接入的长度成正比，所以，变阻器接入电路中的电阻：R1′＝R1﹣
R1＝20Ω﹣
×20Ω＝12Ω，则该模拟电路的电流表示数：I′＝
≈0.11A；
（3）解：电流表量程为0.6A，电流要超过量程的一半，则：I小＞0.3A，即I小＝
＞0.3A，解得：R＜14.67Ω，电路最大电流I大≤0.6A，则I大＝
≤0.6A，解得：R≥1.33Ω，综上可知，电阻应选择R3；替换后，最大称量时，电流表示数：I＝
＝0.47A；
