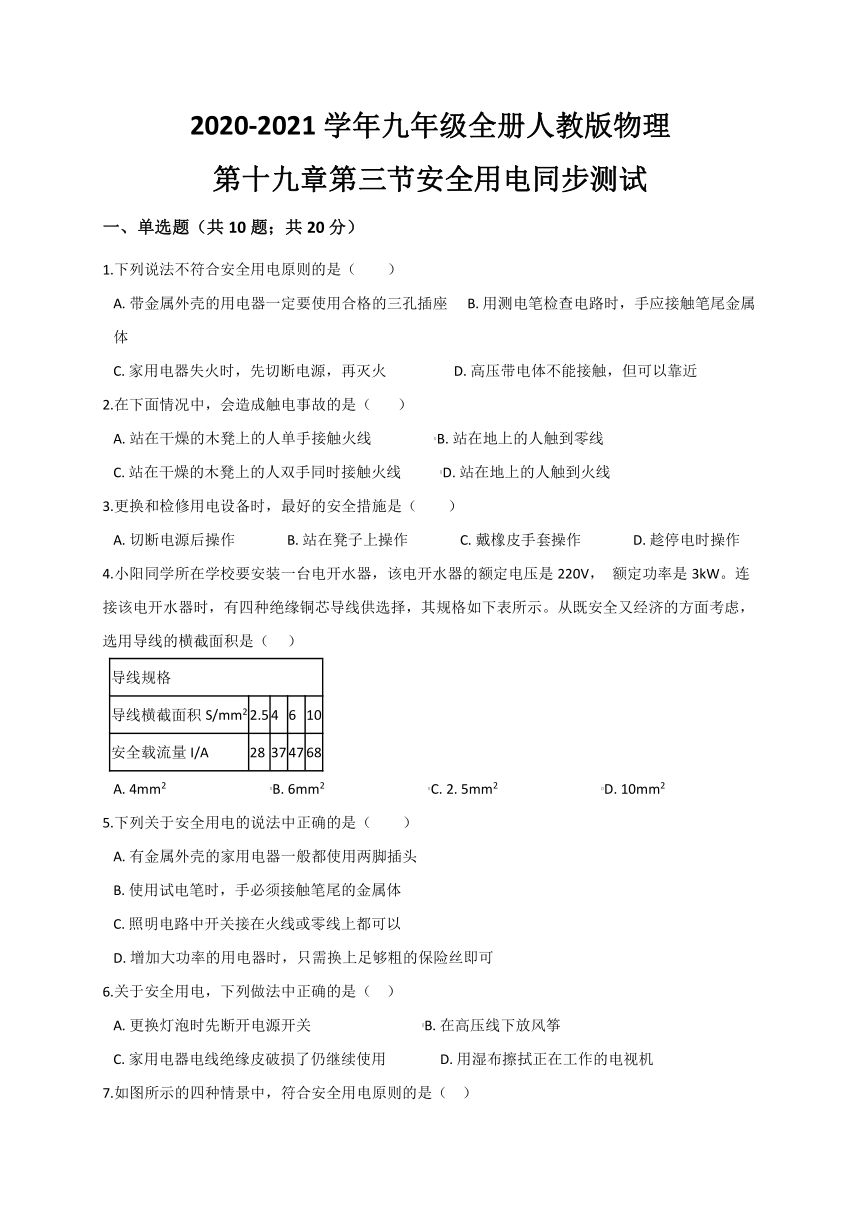

2020-2021学年九年级全册人教版物理
第十九章第三节安全用电同步测试
一、单选题（共10题；共20分）
1.下列说法不符合安全用电原则的是（　　）
A.?带金属外壳的用电器一定要使用合格的三孔插座?????B.?用测电笔检查电路时，手应接触笔尾金属体
C.?家用电器失火时，先切断电源，再灭火???????????????????D.?高压带电体不能接触，但可以靠近
2.在下面情况中，会造成触电事故的是（　???）
A.?站在干燥的木凳上的人单手接触火线??????????????????B.?站在地上的人触到零线
C.?站在干燥的木凳上的人双手同时接触火线???????????D.?站在地上的人触到火线
3.更换和检修用电设备时，最好的安全措施是（　　）
A.?切断电源后操作???????????????B.?站在凳子上操作???????????????C.?戴橡皮手套操作???????????????D.?趁停电时操作
4.小阳同学所在学校要安装一台电开水器，该电开水器的额定电压是220V，
额定功率是3kW。连接该电开水器时，有四种绝缘铜芯导线供选择，其规格如下表所示。从既安全又经济的方面考虑，选用导线的横截面积是（???
）
导线规格
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
28
37
47
68
A.?4mm2??????????????????????????????B.?6mm2??????????????????????????????C.?2.
5mm2??????????????????????????????D.?10mm2
5.下列关于安全用电的说法中正确的是（　　）
A.?有金属外壳的家用电器一般都使用两脚插头
B.?使用试电笔时，手必须接触笔尾的金属体
C.?照明电路中开关接在火线或零线上都可以
D.?增加大功率的用电器时，只需换上足够粗的保险丝即可
6.关于安全用电，下列做法中正确的是（??
）
A.?更换灯泡时先断开电源开关????????????????????????????????B.?在高压线下放风筝
C.?家用电器电线绝缘皮破损了仍继续使用???????????????D.?用湿布擦拭正在工作的电视机

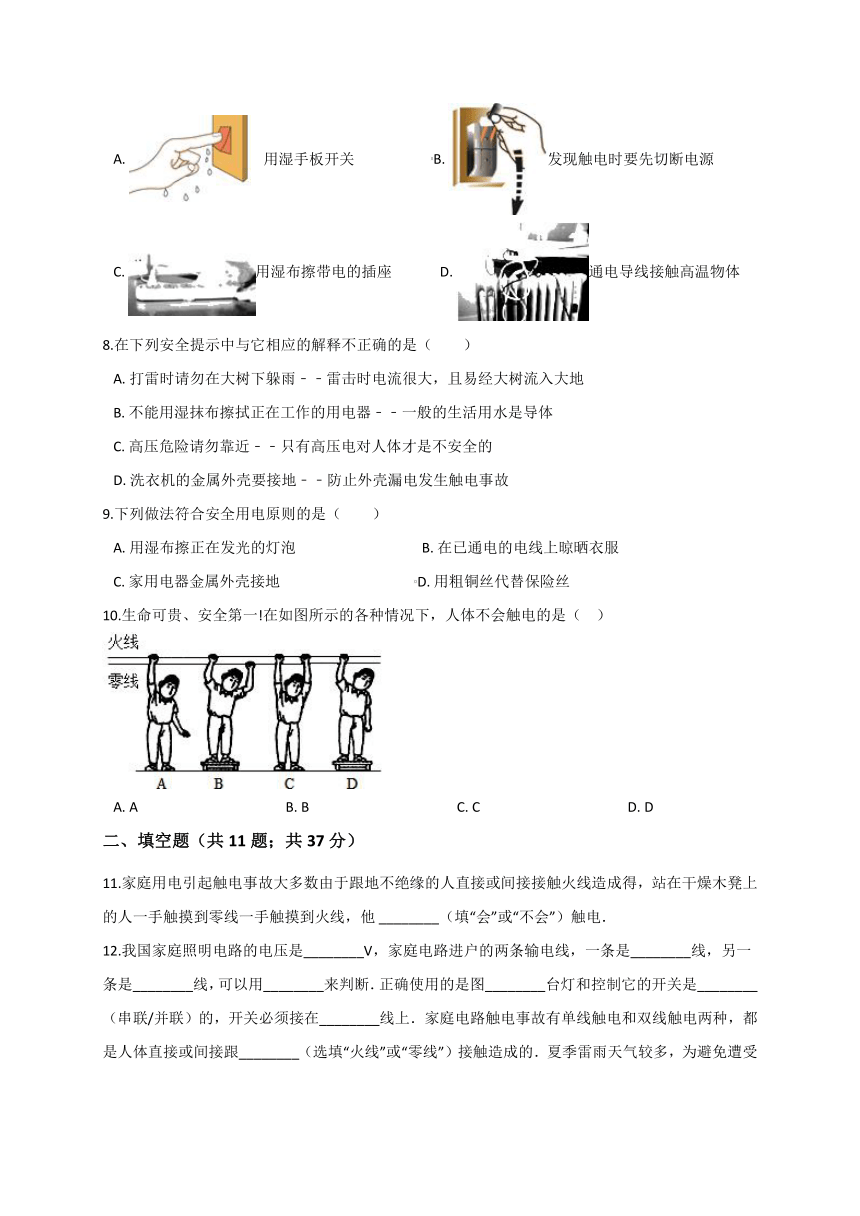

7.如图所示的四种情景中，符合安全用电原则的是（??
）
A.?用湿手板开关??????????????????????B.?发现触电时要先切断电源
C.?用湿布擦带电的插座??????????????D.?通电导线接触高温物体
8.在下列安全提示中与它相应的解释不正确的是（　　）
A.?打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地
B.?不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体
C.?高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的
D.?洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故
9.下列做法符合安全用电原则的是（　　）
A.?用湿布擦正在发光的灯泡????????????????????????????????????B.?在已通电的电线上晾晒衣服
C.?家用电器金属外壳接地???????????????????????????????????????D.?用粗铜丝代替保险丝
10.生命可贵、安全第一!在如图所示的各种情况下，人体不会触电的是（??
）
A.?A???????????????????????????????????????????B.?B???????????????????????????????????????????C.?C???????????????????????????????????????????D.?D
二、填空题（共11题；共37分）
11.家庭用电引起触电事故大多数由于跟地不绝缘的人直接或间接接触火线造成得，站在干燥木凳上的人一手触摸到零线一手触摸到火线，他?________（填“会”或“不会”）触电．
12.我国家庭照明电路的电压是________V，家庭电路进户的两条输电线，一条是________线，另一条是________线，可以用________来判断．正确使用的是图________台灯和控制它的开关是________（串联/并联）的，开关必须接在________线上．家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟________（选填“火线”或“零线”）接触造成的．夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装________；对人体的安全电压是________V．潮湿的雨季，人体的安全电压将________．

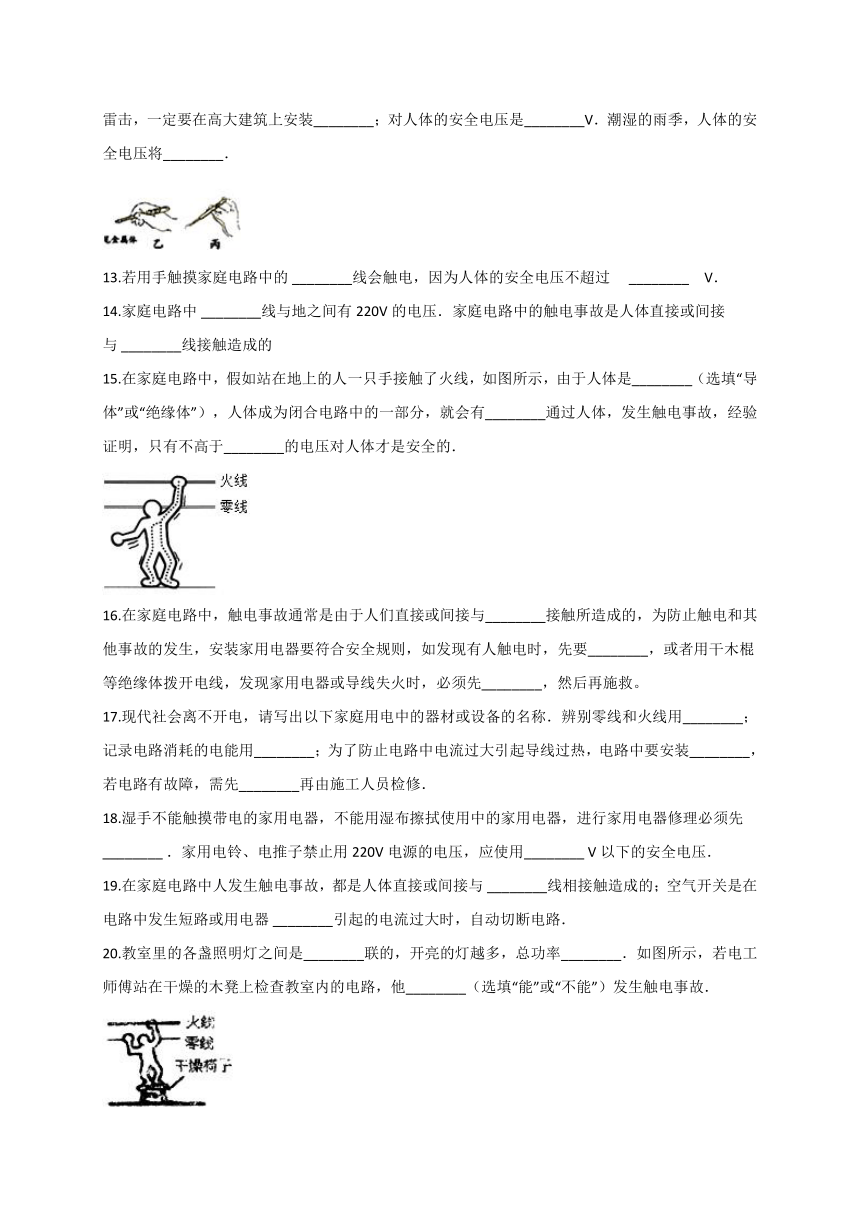

13.若用手触摸家庭电路中的?________线会触电，因为人体的安全电压不超过　?________　V．
14.家庭电路中?________线与地之间有220V的电压．家庭电路中的触电事故是人体直接或间接与?________线接触造成的
15.在家庭电路中，假如站在地上的人一只手接触了火线，如图所示，由于人体是________（选填“导体”或“绝缘体”），人体成为闭合电路中的一部分，就会有________通过人体，发生触电事故，经验证明，只有不高于________的电压对人体才是安全的．
16.在家庭电路中，触电事故通常是由于人们直接或间接与________接触所造成的，为防止触电和其他事故的发生，安装家用电器要符合安全规则，如发现有人触电时，先要________，或者用干木棍等绝缘体拨开电线，发现家用电器或导线失火时，必须先________，然后再施救。
17.现代社会离不开电，请写出以下家庭用电中的器材或设备的名称．辨别零线和火线用________；记录电路消耗的电能用________；为了防止电路中电流过大引起导线过热，电路中要安装________，若电路有故障，需先________再由施工人员检修．
18.湿手不能触摸带电的家用电器，不能用湿布擦拭使用中的家用电器，进行家用电器修理必须先________?．家用电铃、电推子禁止用220V电源的电压，应使用________?V以下的安全电压．
19.在家庭电路中人发生触电事故，都是人体直接或间接与?________线相接触造成的；空气开关是在电路中发生短路或用电器?________引起的电流过大时，自动切断电路．
20.教室里的各盏照明灯之间是________联的，开亮的灯越多，总功率________．如图所示，若电工师傅站在干燥的木凳上检查教室内的电路，他________（选填“能”或“不能”）发生触电事故．

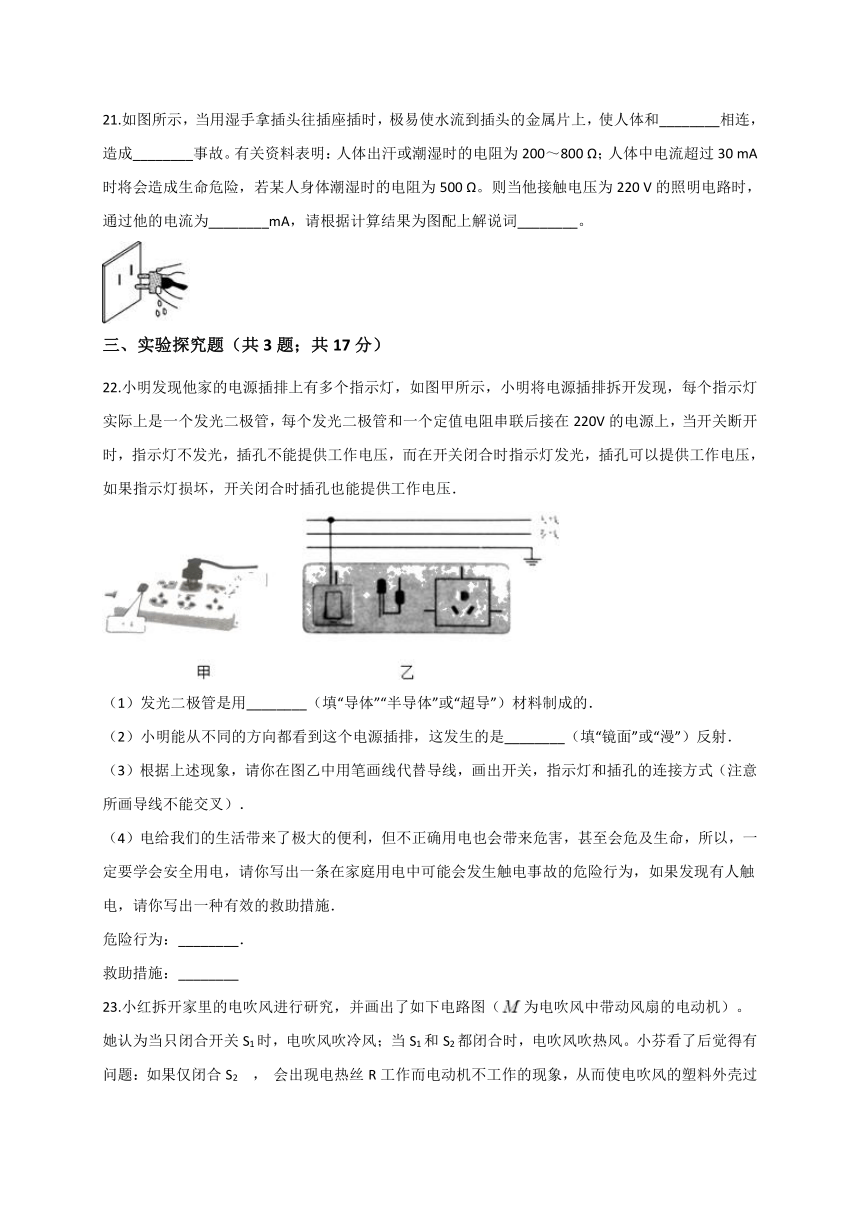

21.如图所示，当用湿手拿插头往插座插时，极易使水流到插头的金属片上，使人体和________相连，造成________事故。有关资料表明：人体出汗或潮湿时的电阻为200～800
Ω；人体中电流超过30
mA时将会造成生命危险，若某人身体潮湿时的电阻为500
Ω。则当他接触电压为220
V的照明电路时，通过他的电流为________mA，请根据计算结果为图配上解说词________。
三、实验探究题（共3题；共17分）
22.小明发现他家的电源插排上有多个指示灯，如图甲所示，小明将电源插排拆开发现，每个指示灯实际上是一个发光二极管，每个发光二极管和一个定值电阻串联后接在220V的电源上，当开关断开时，指示灯不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．
（1）发光二极管是用________（填“导体”“半导体”或“超导”）材料制成的．
（2）小明能从不同的方向都看到这个电源插排，这发生的是________（填“镜面”或“漫”）反射．
（3）根据上述现象，请你在图乙中用笔画线代替导线，画出开关，指示灯和插孔的连接方式（注意所画导线不能交叉）．
（4）电给我们的生活带来了极大的便利，但不正确用电也会带来危害，甚至会危及生命，所以，一定要学会安全用电，请你写出一条在家庭用电中可能会发生触电事故的危险行为，如果发现有人触电，请你写出一种有效的救助措施．
危险行为：________．
救助措施：________

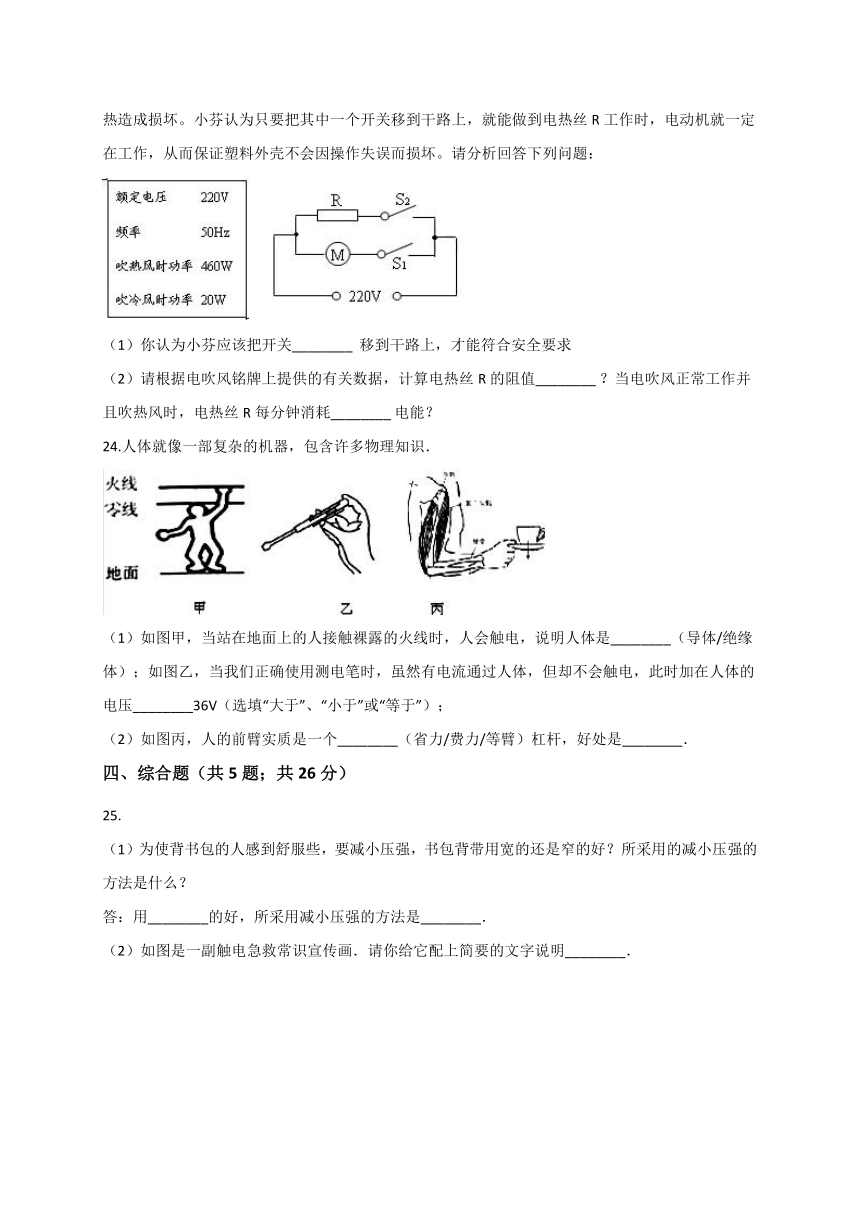

23.小红拆开家里的电吹风进行研究，并画出了如下电路图（为电吹风中带动风扇的电动机）。她认为当只闭合开关S1时，电吹风吹冷风；当S1和S2都闭合时，电吹风吹热风。小芬看了后觉得有问题：如果仅闭合S2
，
会出现电热丝R工作而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏。小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而保证塑料外壳不会因操作失误而损坏。请分析回答下列问题：
??
（1）你认为小芬应该把开关________??移到干路上，才能符合安全要求
（2）请根据电吹风铭牌上提供的有关数据，计算电热丝R的阻值________?？当电吹风正常工作并且吹热风时，电热丝R每分钟消耗________?电能？
24.人体就像一部复杂的机器，包含许多物理知识．
（1）如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是________（导体/绝缘体）；如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压________36V（选填“大于”、“小于”或“等于”）；
（2）如图丙，人的前臂实质是一个________（省力/费力/等臂）杠杆，好处是________．
四、综合题（共5题；共26分）
25.?????????????????????????
（1）为使背书包的人感到舒服些，要减小压强，书包背带用宽的还是窄的好？所采用的减小压强的方法是什么？?
答：用________的好，所采用减小压强的方法是________．???
（2）如图是一副触电急救常识宣传画．请你给它配上简要的文字说明________．
?
26.下面是有关生活用电的描述，请将空白处补充完整：
（1）将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的________（填“火”、“零”或“地”）线相连，防止发生触电事故。
（2）当家中同时使用的用电器的总功率过大时，电路的总电流就会过________（填“大”或“小”），家庭电路中的________会自动断开，切断电路，起到保护电路的作用。
27.阅读短文，回答文后问题：
电水壶
图甲所示是常见的电水壶，它的工作原理是：接通电源加热后，水温逐步上升到100℃，水开始沸腾，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源．
图乙是双金属片温控原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度．
图丙是传统电水壶用电热丝（实线①）及PTC材料（实线②）的电阻随温度变化的关系图象．若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制．所以现在很多高档的电热水壶采用了PTC加热元件．
（1）若不使用三线插座供电，手摸电水壶的金属外壳________（一定会/一定不会/有可能）触电．
（2）图甲中的电水壶，其蒸汽开关与双金属片开关应________（串联/并联）连接．
（3）关于图甲电水壶中的双金属片，下列说法正确的是
??????
A.双金属片受热时，金属层a比b膨胀快
B.调节旋钮C，使静片B向左弯曲时，双金属片断开的温度值变低
C.蒸汽开关与发热盘底部的双金属片开关是同时断开的
D.双金属片触点频繁通断电，容易烧接在一起，从而导致干烧危险
（4）通电后PTC电水壶发热盘的最终温度应在________（T5﹣T6/T6﹣T7/T7﹣T8）范围内．
（5）通电后，①②两种发热材料的功率随时间变化的图象正确的是________．
28.（低压）触电的两种形式：
（1）?
________，是人体直接触摸________或________使人体、大地和电网中的火线构成回路．
（2）?
________，是人体的两部分分别接触到________和________，使人体与电网通过导线构成回路．
29.观察并完成下列问题：
（1）图为体温计的一部分，它的示数是________℃，它是根据液体________原理制成的。
（2）图电阻箱的示数是________Ω。
（3）请将如图所示元件连接成符合安全用电要求的家庭电路。
答案解析部分
一、单选题
1.【答案】
D
【解析】【解答】解：A、家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，三孔插座中多出的一个孔是用来接地线的．因此接入电冰箱、洗衣机、电暖器等家用电器都要使用三孔插座．故A符合安全用电原则，不符合题意；
B、使用测电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光．所以一定要用手或身体接触笔尾金属体，故该选项符合安全用电原则，不符合题意；
C、家用电器失火时，应先切断电源，再采取灭火措施，故C符合安全用电原则，不符合题意；
D、安全用电的原则：不接触低压带电体，不靠近高压带电体，故D不符合安全用电原则，符合题意．故选D．
【分析】（1）三孔插座中多出一个专门用于接地的孔，目的是为了让金属外壳与大地相连，因此接入电冰箱、洗衣机、电暖器等家用电器都要使用三孔插座；（2）用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光；（3）家用电器失火时，应先切断电源，再采取灭火措施；（4）安全用电的原则：不接触低压带电体，不靠近高压带电体．
2.【答案】
D
【解析】A、木凳是绝缘体，当站在木凳上时单手接触火线，由于电流不能形成回路，不会触电．不合题意．
B、零线没有电压，所以接触零线不会触电．不合题意．
C、站在干燥的木凳上的人双手同时接触火线，由于电流不能回到零线，不能形成通路，不会触电．不合题意．
D、大地是导体，站在地上的人触到火线，电流通过人体流向大地，形成回路，会触电．符合题意．
故选D。
3.【答案】
A
【解析】【解答】
当家庭电路需要检修或更换灯泡时，必须使总开关处于断开状态，这样可以保证安全操作。
故选A。
【分析】为了安全起见，检修电路时，必须切断电源。
4.【答案】
C
【解析】【解答】由P=UI可得，电热器正常工作时的电流
因选用的铜芯橡皮绝缘线的安全载流量应略大于正常工作电流且经济，所以，应选横截面积为2.5mm2的导线。
故答案为：C。
【分析】根据用电器的电功率和电压可以计算电流的大小，导线电流稍大于用电器电流。
5.【答案】
B
【解析】【解答】
A、有金属外壳的家用电器要使用三孔插痤，让金属外壳接地可以防止漏电后，导致金属外壳带电而发生触电事故，故A错误；
B、正确使用测电笔的方法，笔尖接触检测的导线，笔尾接触手，才能检测导线是零线还是火线，故B正确；
C、家庭电路中开关接在火线与用电器之间，故C错误；
D、增加大功率用电器时，必须考虑电能表、导线、保险丝等因素，不能一味的换较粗的保险丝，防止因电路中电流过大而烧坏电路，故D错误．
故选：B．
【分析】用电器的金属外壳必须接地；
使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体．
控制电灯的开关应安装在火线与灯之间．
6.【答案】
A
【解析】【解答】解：
A、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，符合安全用电原则；
B、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，不符合安全用电原则；
C、使用绝缘皮破损的导线，易引发触电事故，不符合安全用电原则；
D、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，不符合安全用电原则．
故选A．
【分析】根据安全用电的常识分析：（1）更换灯泡、搬动电器时不要带电操作，要切断电源；（2）不要在电线上晾衣物，不在高压线附近放风筝；（3）导线的绝缘皮要保持完好无损，否则易引起触电事故；（4）不用湿手触摸开关，不用湿布擦拭正在使用的用电器．
7.【答案】
B
【解析】【解答】解：A、C、一般的水是导电的，湿手扳开关或用湿抹布擦带电的插座，容易引起触电事故．此两选项均不符合安全用电原则；
B、发现有人触电时，应先切断电源或用绝缘体将电线挑开，使人迅速脱离带电体．符合安全用电原则；
D、电线接触高温物体容易造成电线绝缘层损坏，引发触电．不符合安全用电原则．
故选B．
【分析】（1）生活用水属于导体，不能用湿手接触或用湿布擦拭带电体；（2）发生触电事故时，应先切断电源或用绝缘体将电线挑开；（3）电线应远离温度物体，以免绝缘层损坏，引发触电．
8.【答案】
C
【解析】【解答】解：A、雷容易击中地面上尖端、突起的物体，打雷下雨时，雷很容易击中大树，大树中有电流时对人是不安全的，故A正确；
B、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，故B正确；
C、只有不高于36V的电压对人才是安全的，而低于1kV的电压都是低压，故C错误；
D、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故D正确．
故选C．
【分析】（1）雷雨时，特别要小心的是，一定不能到高耸的物体（如旗杆、大树、烟囱、电杆等）下站立，这些地方最容易遭遇雷电袭击．
（2）湿物体是导体，接触带电体容易发生触电．
（3）安全电压规定为不高于36V．
（4）有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故．
9.【答案】
C
【解析】【解答】解：A、水是电的导体，用湿抹布擦带电的用电器时，可能会因湿抹布导电而发生触电事故，不合题意．
B、衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．不合题意．
C、有金属外壳的用电器接地线是为了防止触电事故的发生．符合题意．
D、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用．同时过粗的保险丝，其电阻太小，电流过大时，就会熔断就不能起到保险的作用．不合题意．
故选C．
【分析】（1）湿物体是导体，接触带电体容易发生触电；
（2）用电器的金属外壳必须接地；
（3）铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路．保险丝越粗，电阻越小，通过较大电流时不易熔断．
10.【答案】
D
【解析】【解答】解：A、人站在地上与火线相连，电流通过人体流入大地，故会发生触电事故；
B、人站在干燥的木凳上，一只手与火线相连，另一只手与零线相连，形成了通路，使电流通过人体，故会发生触电事故；
C、人站在地上，双手与火线相连，电流分别通过双手以及人体流入大地，故会发生触电事故；
D、人站在干燥的木凳上，一只手与火线相连，不会形成通路，因此不会有电流通过人体，故不会发生触电事故；
故选：D．
【分析】触电的实质是人直接或间接与火线相连，使电流通过人体，引起人体触电．
二、填空题
11.【答案】会
【解析】【解答】在干燥木凳上的人一手触摸到零线一手触摸到火线，即电流会从火线出发，经过人体回到零线上，所以此时相当于给人加上220V的电压，即有较大的电流通过人体，人一定会发生触电，这就是双线触电．
故答案为：会．
【分析】单相触电是站在地上，直接或间接接触火线，属于单相触电．
双相触电是一端接触火线，一端接触零线，属于双相触电．
12.【答案】220；火；零；测电笔；丙；串联；火；火；避雷针；不高于36；变小
【解析】【解答】解：我国家庭照明电路电压是220V．
家庭进户线有两条，一条是火线，一条是零线，可以用测电笔鉴别火线和零线．
使用测电笔时，手一定接触笔尾金属体，所以图丙是正确的使用方法．
台灯和控制台灯的开关是串联的，并且开关接在台灯和火线之间，当开关断开时，切断火线，不容易发生触电事故．
家庭电路中触电都是人体直接或间接接触火线．
高大的建筑物上安装避雷针，实际上避雷针是起到引雷的作用，使云层和地面之间的电流通过导线，其它的物体免受雷击．
人体安全电压不高于36V，潮湿的雨季，人体电阻减小，但是人体能承受的电流不变，人体的安全电压会变小．
故答案为：220；火；零；测电笔；丙；串联；火；火；避雷针；不高于36；变小．
【分析】（1）我国家庭电路电压是220V．人体安全电压不高于36V．（2）进户线有两条，一条是火线，一条是零线，火线和零线可以用测电笔进行鉴别．使用测电笔时，手一定接触笔尾金属体，千万不要接触笔尖金属体．（3）家庭电路中，用开关控制用电器时，开关和用电器是串联的，并且开关接在火线和用电器之间，在断开开关时，切断火线，操作更安全．（4）人体触电是人体间接和直接接触火线．（5）高大的建筑物上要按照避雷针，防止雷雨天出现雷击现象．（6）人体能承受的电流是一定的，当人体被淋湿之后，人体电阻变小，人体的安全电压也变小．
13.【答案】
火；36
【解析】【解答】解：人体安全电压是不高于36V，家庭电路中的火线和零线之间有220V的电压，火线和大地之间也有220V的电压，远远超过了人体安全．所以用手触摸家庭电路中的火线会触．
故答案为：火；36
【分析】人体安全电压是不高于36V，电压越高通过人体的电流越大，对人体的危害越大；家庭电路中的火线和零线之间有220V的电压，零线与大地相连，火线和大地之间也有220V的电压．
14.【答案】火；火
【解析】【解答】据课本知识可知，家庭电路中火线与地之间有220V的电压．家庭电路中的触电事故是人体直接或间接与火线接触造成的．
故答案为：火；火．
【分析】根据对家庭电路的组成、电压的大小，人体安全电压的大小，触电的形成等用电常识的了解进行解答即可．
15.【答案】
导体；电流；36V
【解析】【解答】解：（1）人体是导体；（2）电路中有电源且电路为闭合电路，因此就会有电流通过人体；（3）一般来说，36V为安全电压，即不高于36V的电压对人体是安全的；
故答案为：导体；电流；36V．
【分析】解答本题应掌握：（1）容易导电的物体叫导体，人体、大地、各种金属等都属于导体；（2）产生电流的条件：有电源且电路为闭合电路；（3）对人体的安全电压：不高于36V的电压．
16.【答案】火线；断开电源；断开电源
【解析】【解答】家庭电路的触电事故一般为接触低压带电体所致的，发现有人触电时或失火时，用先断开电源。
【分析】考查安全用电原则及常识
17.【答案】测电笔；电能表；熔断器；切断电源
【解析】【解答】解：现代社会离不开电．家庭用电中用测电笔辨别零线和火线；用电能表记录电路消耗的电能；用熔断器为了防止电路中电流过大引起导线过热；若电路有故障，需先切断电源再由施工人员检修；
故答案为：测电笔；电能表；熔断器；切断电源．
【分析】在生活中用测电笔辨别零线和火线；用电能表记录电路消耗的电能的多少；用熔断器保护电路（防止电路中电流过大引起导线过热）．
18.【答案】断电（切断电源）；?
36
【解析】【解答】对人体相对安全的电压为不高于36V，家用电器使用的电压为220V，对人体不安全，所以进行家用电器修理必须先断电（切断电源），为了防止触电，确保安全，家用电铃、电推子应使用36V以下的安全电压。
【分析】安全用电，安全电压。
19.【答案】
火；总功率过大
【解析】【解答】我国照明电路电压是220V．家庭电路中，人体触电原因是人体直接或间接接触火线．
空气开关是在电路中发生短路或用电器总功率过大引起的电流过大，自动切断电路．
故答案为：火；总功率过大
【分析】家庭电路中人体触电原因是人体直接或间接接触火线．
电流过大的原因有电路发生短路或用电器总功率过大．
20.【答案】并；越大；能
【解析】【解答】解：教室里各盏照明灯工作时互不影响，是并联的；开亮的灯越多，并联的支路越多，总功率越大．
电工师傅站在干燥的木凳上检查教室内的电路，图中他的两只手分别接触火线和零线，人体充当了导体，会形成电流的回路，能发生触电事故．
故答案为：并；越大；能．
【分析】要解决此题，需要知道照明电路中各用电器是并联的，并且并联的支路越多，用电器总功率越大．
掌握两种常见的触电类型，知道触电要使人体充当导体．
21.【答案】电源(或火线)
；触电；440；不要用湿手去插拔插头???
【解析】【解答】当用湿手拿插头往插座插时，极易使水流到插头的金属片上，由于普通水是导体，此时人体和电源(或火线)相连，造成触电事故。
根据
得，通过人体的电流：
；此电流对于人体来说，已经相当大了，非常危害，短时间就有生命危险；
所以：为了安全，不要用湿手去插拔插头。
故答案为：电源(或火线)；触电；440；不要用湿手按开关
【分析】插入式电阻箱的结构是铜塞和电阻并联，当铜塞插入时，电阻被短路，当铜塞被拨出出，电阻接入电路；利用欧姆定律I=计算电流，然后比较电流的大小，判断是否安全.
三、实验探究题
22.【答案】
（1）半导体
（2）漫
（3）
（4）将三孔插座变为两孔插座使用，若外壳带电后很容易使得人触电；人触电后，先切断电源，而后再行施救
【解析】【解答】解：（1）制作二极管的材料是半导体材料，常用的有：硅、锗等材料；（2）小明能从不同的方向都看到这个电源插排，这发生的是漫反射的缘故；（3）由题意可知，指示灯和插座之间是并联，且开关位于干路，如下图所示：
；（4）据生活常识可知，有的人将三孔插座变为两孔插座使用，若外壳带电后很容易使得人触电；
若人触电后，先切断电源，而后再行施救；
故答案为：（1）半导体；（2）漫；（3）见上图；（4）将三孔插座变为两孔插座使用，若外壳带电后很容易使得人触电；人触电后，先切断电源，而后再行施救．
【分析】（1）二极管是由半导体做成的器件，它具有单向导电性．（2）反射分为镜面反射和漫反射．镜面反射的反射光线仍平行向着同一个方向；漫反射由于反射面粗糙，反射光线向着四面八方．（3）由题意可知，开关闭合时指示灯会发光，插孔正常通电，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座可以独立工作、互不影响即为并联，且开关位于干路；（4）根据安全用电的原则：不接触低压带电体；不靠近高压带电体．结合生活实际列举实例．
23.【答案】
（1）答案
S1；答案
（2）110Ω；26400J
【解析】【解答】做到电热丝R工作时，电动机就一定在工作，从而保证塑料外壳不会因操作失误而损坏，只有把s1移到干路上；电热丝R的电功率为PR=P热-P冷=460W-20W=440W，那么根据P=UI，I=，
即R===110Ω，当电吹风正常工作并且吹热风时，电热丝R每分钟消耗电能是W=Pt=440W×60s=26400J
【分析】电功和电功率
24.【答案】
（1）导体；小于
（2）费力；可以省距离
【解析】【解答】解：（1）生活常识告诉我们，人体是容易导电的，所以是导体，这也是人会发生触电事故的原因；如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体的电压小于36V；（2）如图，在人的前臂在用力举起一个物体时，其支点在最左端，而阻力在最右端，动力是肌肉的收缩，因此，阻力臂大于动力臂，是一个费力杠杆，但可以省距离．
故答案为：（1）导体；小于；
（2）费力；?
可以省距离；
【分析】（1）容易导电的物体是导体，人体是导体；对人安全电压不高于36V；（2）人的前臂在用力举起物体时，其阻力作用在远端，阻力臂大于动力臂，是一个费力杠杆，但可以省距离；
四、综合题
25.【答案】
（1）宽；增大受力面积
（2）发生触电事故，要立即切断电源
【解析】【解答】(1)为使背书包的人感到舒服些，要减小压强，可将书包背做的宽一些，在压力一定的情况下，增大受力面积可减小压强；(2)由图情景可知：发现有人触电时，应立即切断电源。
【分析】（1）在压力相同时，增大受力面积可以减小压强；
（2）生活中发生触电事故时，首先断开电源。
26.【答案】
（1）地
（2）大；空气开关
【解析】【解答】解：（1）电冰箱属于金属外壳用电器，因此与电冰箱外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生。（2）电路中同时使用的用电器总功率过大，电路总功率过大，由P=UI可知会使电路电流过大，空气开关能自动断开，起到保险的作用。
故答案为：（1）地；（2）大；空气开关。
【分析】（1）金属外壳的用电器需要接地，以防止造成触电事故的发生.
（2）电路中同时使用的用电器总功率过大，引起电流过大.
27.【答案】
（1）有可能
（2）串联
（3）D
（4）T6﹣T7
（5）A
【解析】【解答】解：（1）为防止电路漏电使金属外壳的电水壶外壳带电，发生触电事故，所以用电器外壳必须用导线与三孔插座上的接地线相连，这样电水壶接入电路时，使用的电源插头必须是三脚插头，所以若不使用三线插座供电，手摸电水壶的金属外壳有可能触电，也有可能不触电．（2）电热水壶上的三重保护开关相互影响，只有同时闭合时才能工作，当一个开关断开时，电路就断开，故它们串联接在电路中；（3）A、由图可知，同样受热时，金属片向a弯曲，说明金属层a比b膨胀慢，故A错误；
B、调节图中的旋钮C，使静片向左移动一些，则双金属片要向左弯曲得更多才能使电路断开，这时对应所需的温度更高，即调温电熨斗的设定温度值将提高，故B错误；
C、水烧开时，水壶内部有大量的水蒸气会推动蒸汽开关断开，蒸汽开关断开后，蒸汽开关与发热盘底部的双金属片开关由于温度降低会断开，故不是同时断开的，故C错误；
D、双金属片触点频繁通断电，此时的瞬时电流较大，单位时间内产生的热量多，容易烧接在一起，故D正确．
故选：D；（4）由图象丙可知，通电后PTC电水壶的电阻是先减小，后变大，当电阻最小时功率最大，温度最高，故发热盘的最终温度应在
T6﹣T7范围内；（5）由图象丙可知，发热材料①是定值电阻，阻值不变，由P=
可知功率不变；发热材料②的阻值随时间的增长，先变小，后变大，由P=
可知，其功率先变大后变小；故A图正确．
故答案为：（1）有可能；
（2）串联；（3）D；（4）T6﹣T7；
（5）A．
【分析】（1）三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电．三脚插头是中上多出的脚要与用电器外壳相连．（2）串联电路中各元件相互影响，并联电路中各元件互不影响；（3）①根据图象判定膨胀大小；②C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度；③根据蒸汽开关的作用分析；④金属片触点接通时的瞬时电流较大；（4）（5）根据题中的图象分析．
28.【答案】
（1）单相触电；火线；带电体
（2）双相触电；火线；零线
【解析】【解答】解：（1）单相触电，是人站在地上，直接接触火线或其他带电体，使人体、大地和电网中的火线构成回路，有电流流过人体而造成的触电；（2）双相触电，是指人站在绝缘凳上，一手接触火线，一手接触零线使人体与电网通过导线构成回路，有电流流过人体而造成的触电．
故答案为：（1）单相触电；火线；带电体；（2）双相触电；火线；零线．
【分析】触电是指有电流通过人体造成事故，单相触电是直接或间接接触火线，双相触电是一端接触火线，一端接触零线．据此回答．
29.【答案】
（1）38.5；热胀冷缩
（2）3209
（3）如下图
【解析】【分析】（1）常用的温度计是利用液体的热胀冷缩的原理制造的；液体受热膨胀（遇冷收缩），温度计细玻璃管内的液柱就会随之上升（下降）。该体温计的分度值为0.1℃，它的示数是38.5℃。（2）图19电阻箱的示数是3×1000Ω+2×100Ω+9×1Ω=3209Ω。（3）三线插座接入电路的原则是“左零右火上接地”；
带开关的灯泡中的开关应接在火线上，螺口灯泡的外壳接在零线上。
