第二节 光的反射
情景导入
我们为什么能够看见发光的物体？
因为从物体发出的光进入我们的眼睛。
情景导入
我们为什么能够看见不发光的物体？
不发光的物体表面反射光进入到我们的眼睛里。
新课探究

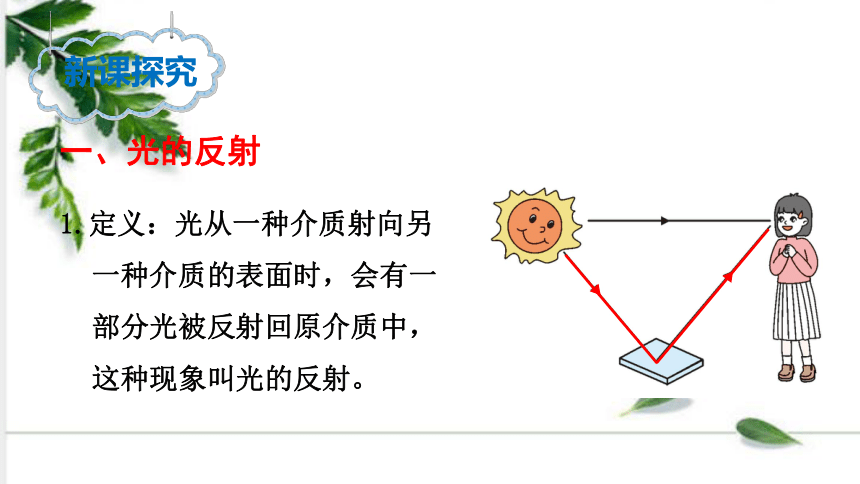

1.定义：光从一种介质射向另一种介质的表面时，会有一部分光被反射回原介质中，这种现象叫光的反射。
一、光的反射

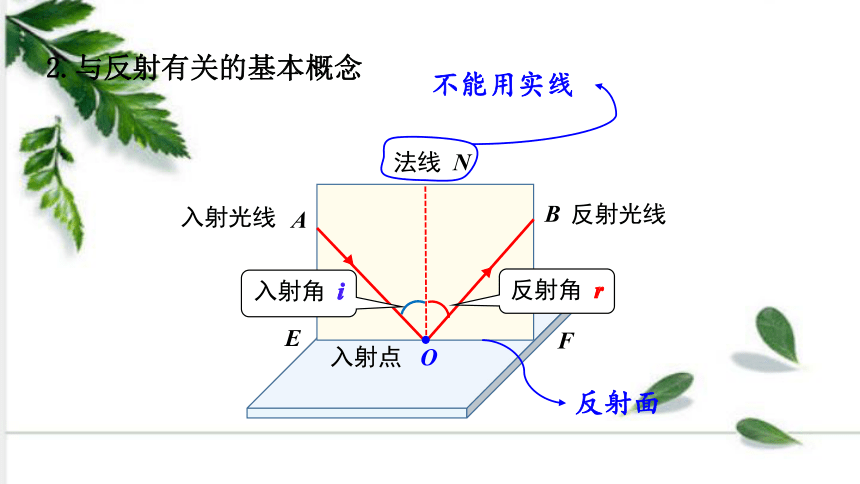

2.与反射有关的基本概念
入射点
O
A
B
入射光线
反射光线
法线 N
不能用实线
E
F
反射面

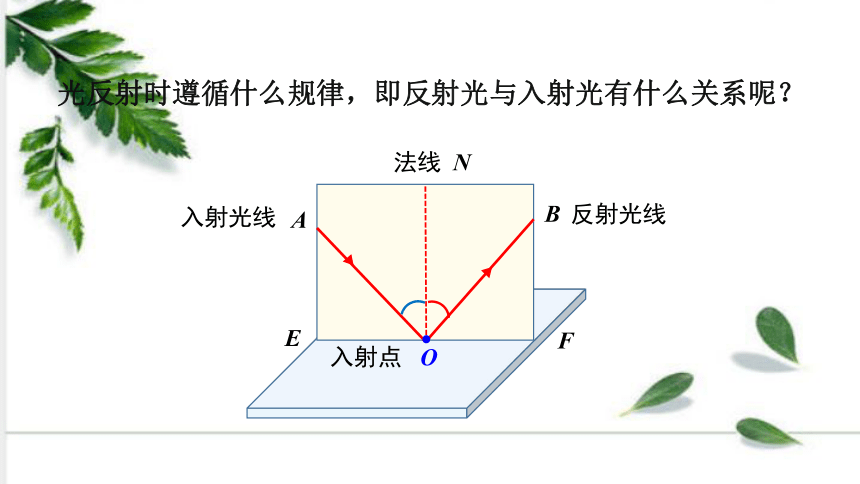

光反射时遵循什么规律，即反射光与入射光有什么关系呢？
入射点
O
A
B
入射光线
反射光线
法线 N
E
F
3.探究光的反射定律

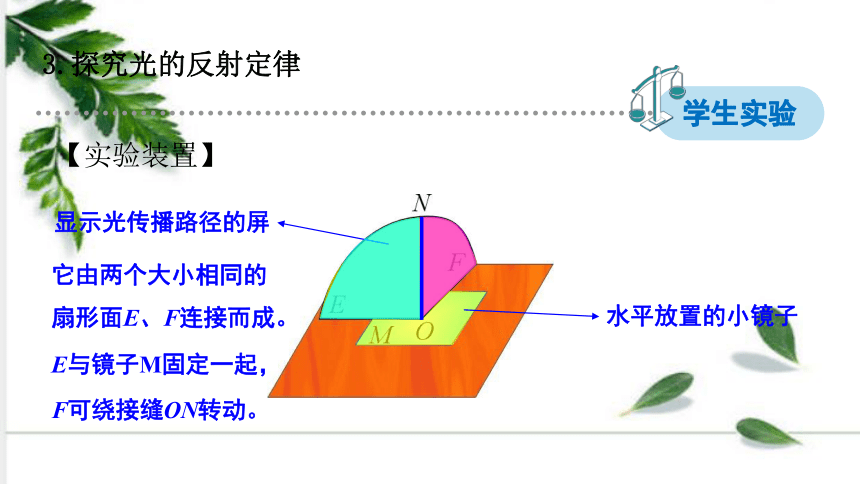

【实验装置】
水平放置的小镜子
显示光传播路径的屏
它由两个大小相同的扇形面E、F连接而成。
E与镜子M固定一起，
F可绕接缝ON转动。

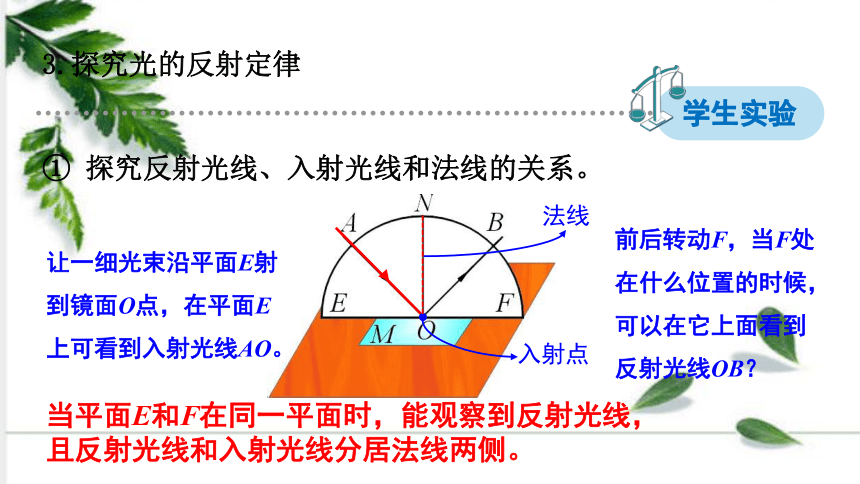

① 探究反射光线、入射光线和法线的关系。
3.探究光的反射定律
让一细光束沿平面E射到镜面O点，在平面E上可看到入射光线AO。
入射点
法线
前后转动F，当F处在什么位置的时候，可以在它上面看到反射光线OB？
当平面E和F在同一平面时，能观察到反射光线，且反射光线和入射光线分居法线两侧。
① 探究反射光线、入射光线和法线的关系。
3.探究光的反射定律

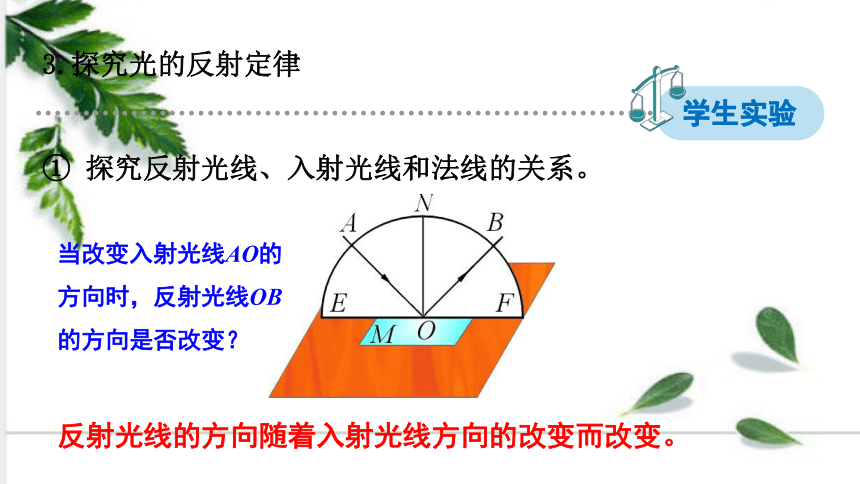

反射光线的方向随着入射光线方向的改变而改变。
当改变入射光线AO的方向时，反射光线OB的方向是否改变？
② 探究反射角和入射角的关系。
3.探究光的反射定律
每次反射角与入射角各有什么关系？
入射角 i

反射角 r
用量角器量入射角和反射角，把测量结果记录在表中。
次数
入射角 i
反射角 r
1
2
3
……
② 探究反射角和入射角的关系。
3.探究光的反射定律
3.探究光的反射定律
由上述实验，我们可以得到结论：
光在发生反射时，反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。这就是光的反射定律。
三线共面，两线中分，两角相等。
4.光路的可逆性
O
A
B
E
F
在光的反射中，光路是可逆的。
是一种路径的可逆性，但光线不可逆。
5.利用光的反射定律作图
① 已知入射光线作反射光线。
找到入射点
作法线
作反射光线
反射角=入射角
60°
5.利用光的反射定律作图
② 已知反射光线作入射光线。
找到入射点
作法线
作入射光线
反射角=入射角
45°
5.利用光的反射定律作图
③ 已知入射光线和反射光线确定平面镜的位置。
作出入射光线和反射光线夹角的平分线（即法线）
作垂直于法线的一条直线
（该直线即为平面镜）
二、镜面反射和漫反射
1. 镜面反射：平行光入射到光滑表面上时，反射光也是平行的。
2. 漫反射：平行光射到凹凸不平的表面上，反射光射向各个方向。
二、镜面反射和漫反射
镜面反射、漫反射都遵从光的反射定律。
二、镜面反射和漫反射
课堂小结
1. 光的反射定律
2. 光路具有可逆性。
3. 镜面反射和漫反射。
反射光线与入射光线分居在法线两侧
反射角等于入射角
反射光线与入射光线 、法线在同一平面内
随堂练习
2. 光的反射有_______反射和_______反射两种。电影屏幕对光的反射是_______反射；黑板“反光”是_______反射。
1. 入射光线与镜面成 15°角，则反射角是______，如果将光线绕入射点向法线方向转过 10°，则反射光线与入射光线之间的夹角是______。
75°
130°
镜面
漫
漫
镜面
3. 根据所学光学知识，完成图中的光路图。
