第三节光的折射
生活中的折射现象

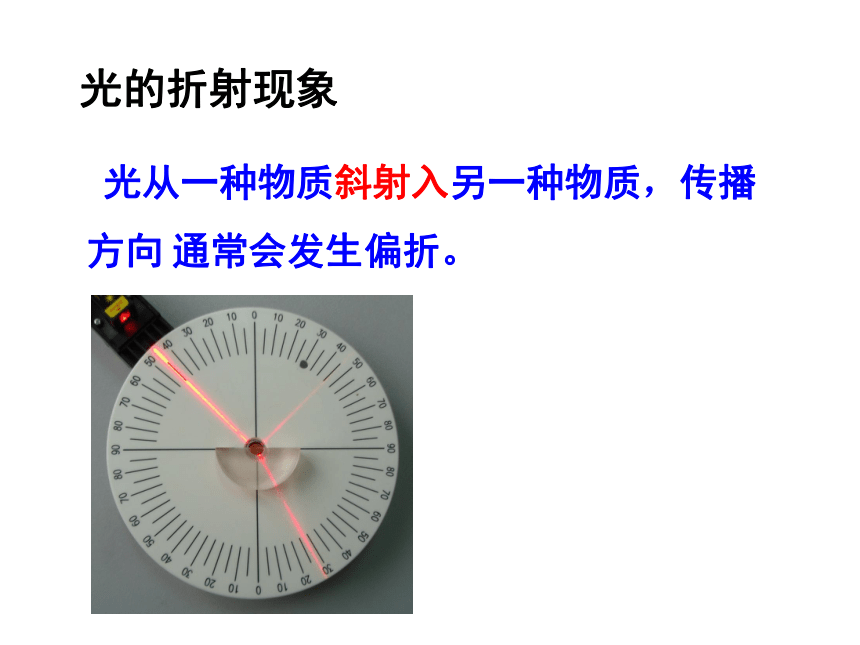

光从一种物质斜射入另一种物质，传播方向
通常会发生偏折。

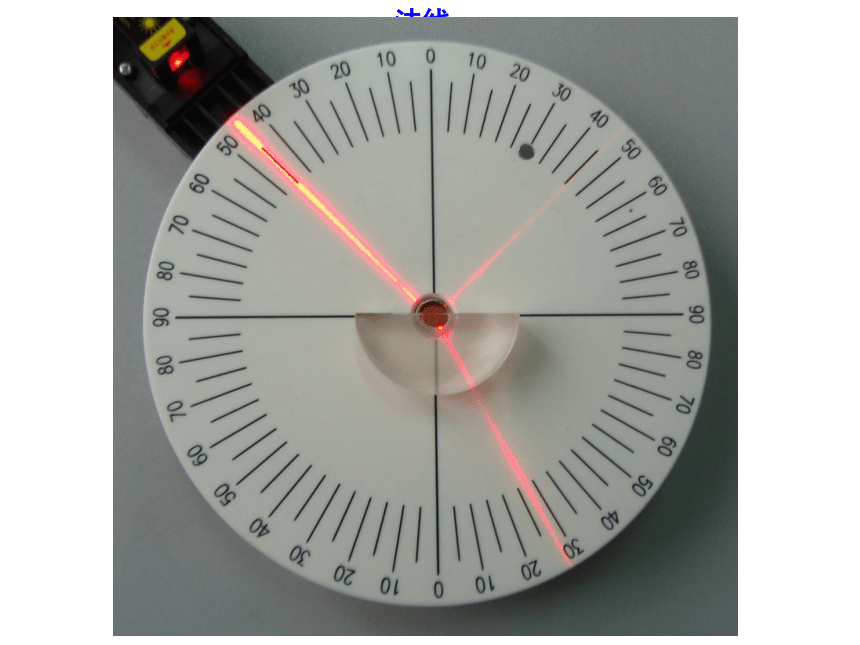

光的折射现象
O
空气
玻璃
界面
法线
入射光线
反射光线
折射光线
B
入射角
i
折射角
γ
A
入射点
N
N’

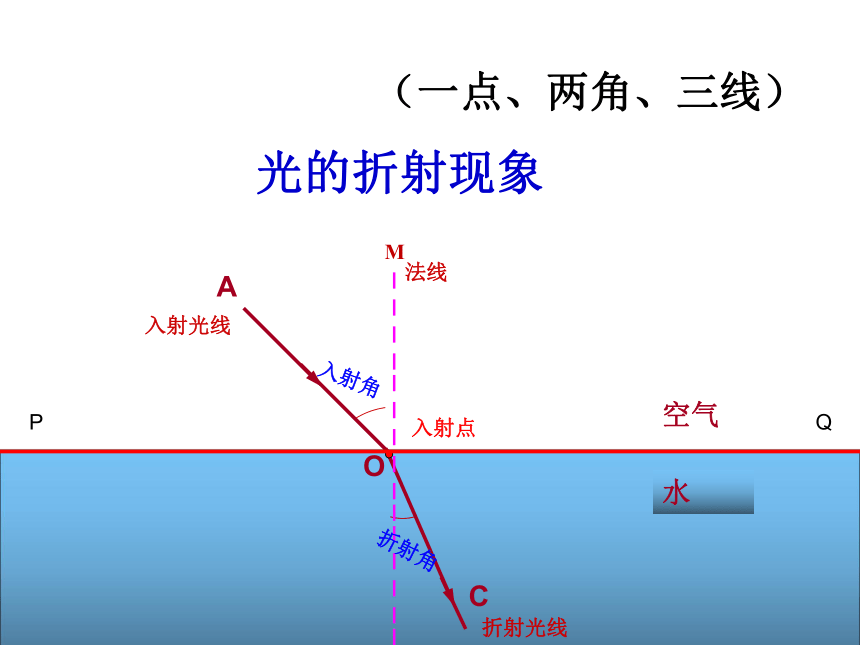

空气
水
C
入射角
折射角
入射光线
折射光线
法线
A
O
光的折射现象
入射点
（一点、两角、三线）
P
Q
M

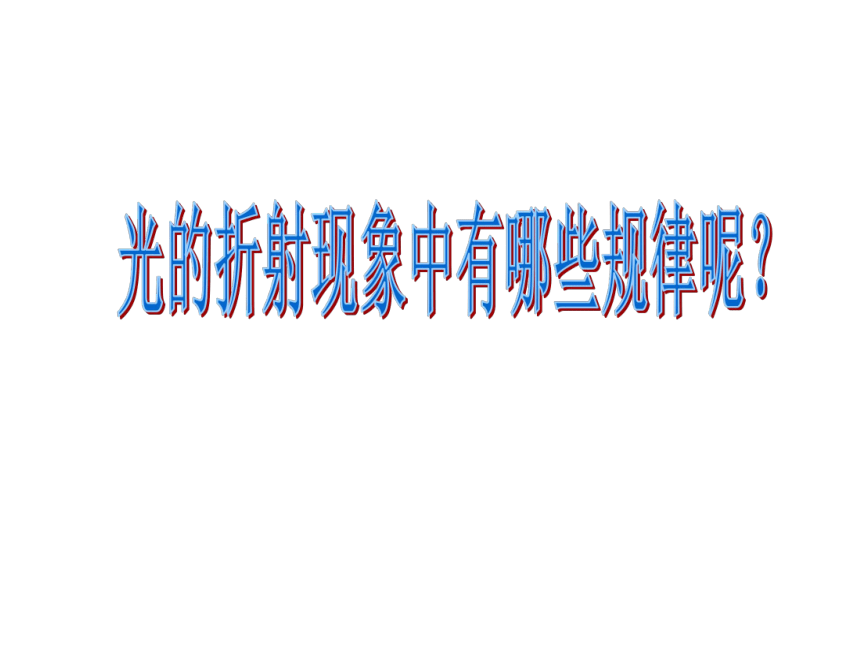

光的折射现象中有哪些规律呢？

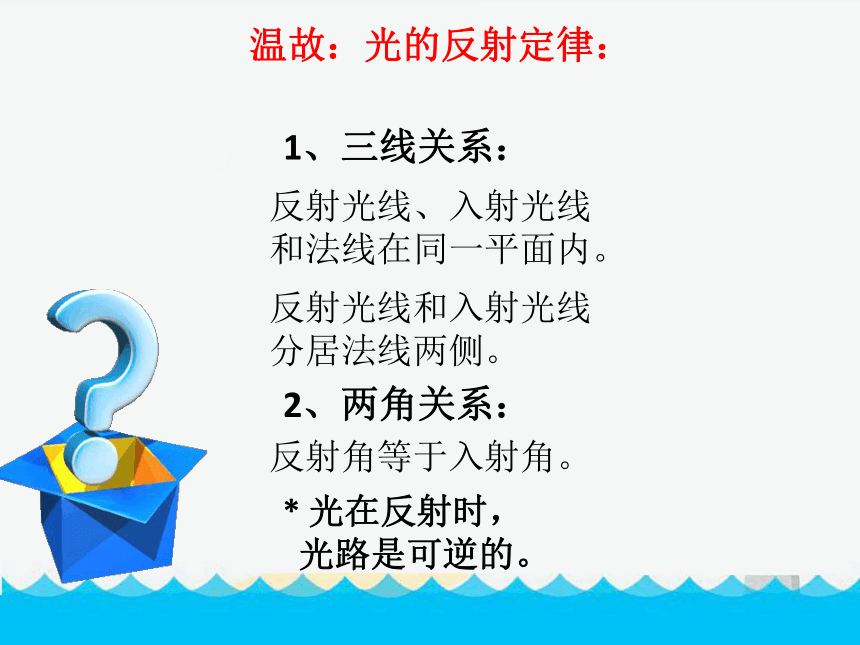

温故：光的反射定律：
1、三线关系：
反射光线、入射光线
和法线在同一平面内。
反射光线和入射光线
分居法线两侧。
2、两角关系：
反射角等于入射角。
光在反射时，
光路是可逆的。
1、三线关系：
反射光线、入射光线
和法线在同一平面内。
反射光线和入射光线
分居法线两侧。
2、两角关系：
反射角等于入射角。

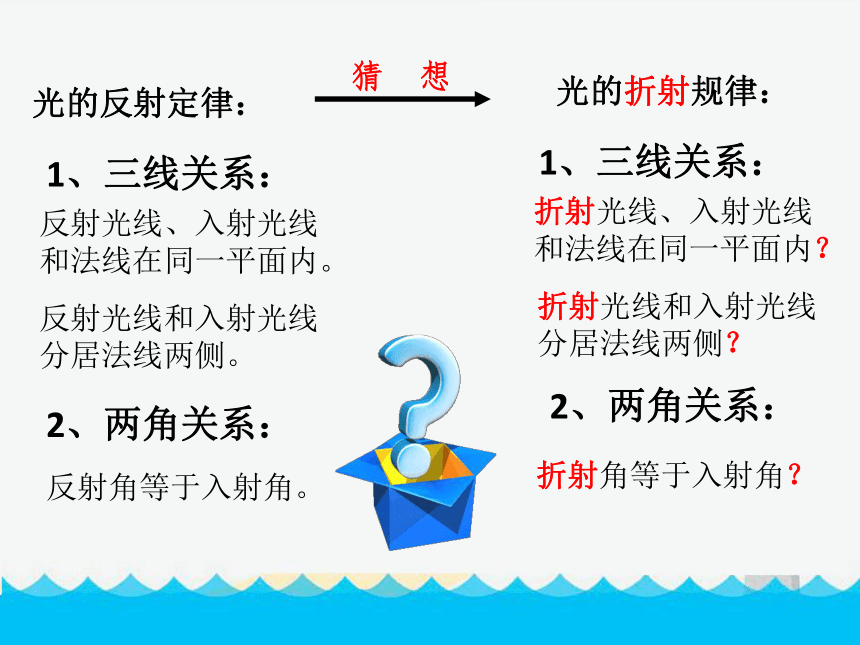

光的反射定律：
折射光线、入射光线
和法线在同一平面内？
折射光线和入射光线
分居法线两侧？
光的折射规律：
1、三线关系：
猜
想
2、两角关系：
折射角等于入射角？

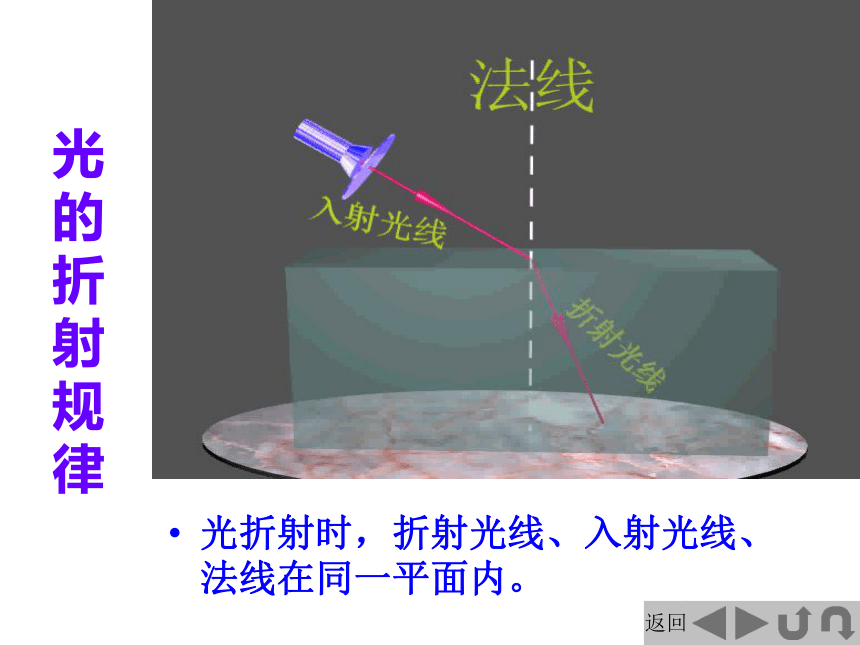

光的折射规律
光折射时，折射光线、入射光线、法线在同一平面内。
返回
?
光的折射规律
返回
折射光线和入射光线分别位于法线两侧。
?
光的折射规律
返回
入射角增大，折射角也增大。
?
实验结论
光折射时，折射光线、入射光线与法线在同一平面内；
折射光线和入射光线分别位于法线两侧；
折射角随着入射角的增大而增大；
光的折射规律
光从玻璃中斜射入空气中，折射光线将偏离法线，折射角大于入射角。
?
光的折射规律
返回
光垂直射到玻璃或水表面时，在玻璃或水中的传播方向不变。
?
在光的折射中，光路是可逆的。
N
N′
空气
水
O
实验结论
光从空气斜射入水中，折射角小于入射角；
光从水斜射入空气中，折射角大于入射角；
当光垂直入射时，传播方向不改变。
在光的折射中，光路是可逆的。
光的折射规律：
三线共面、两线分居
同增同减、光路可逆
垂直入射、两角为零
在空气中的角较大
光的反射规律：
三线共面、两线分居
同增同减、光路可逆
垂直入射、两角为零
两角相等
折射光路图的画法
空气
水
分界面
入射光线
O
A
N′
N
光原来的传播方向
折射光线
C
光从空气斜射入水中
α
λ
折射光路图的画法
空气
玻璃
分界面
C
O
A
N′
N
光原来传播方向
折射光线
入射光线
光从玻璃斜射入空气中
α
λ
用光的折射解释自然现象
水中鱼的实际位置比看上去的要深．
水中的筷子为什么向上弯折
P
P′
原来是变高的虚像！
水中看岸上的树，树怎样变化？
日出时，我们看到的是太阳本身吗？
日出时，我们看到的是太阳变高的虚像
你能解释吗？
由于光的折射，看到的“池底”变浅了
池底变浅了
空气
水
S/
眼睛受骗
S
所以由于光的折射，池水看起来比实际的浅。
注意安全！
生活中的折射现象
趣味物理
趣味物理
只是
变高的
虚像
海市蜃楼
光经过不均匀的大气时发生折射而形成的虚像。
马路蜃景
海市蜃楼的成因
34
知识拓展—井底之蛙
35
视物
水
实物
结论：看到的视物比实物高
渔民叉鱼
结论：光线穿过玻璃砖时，出射光和入射光方向一致，但要发生侧位移。
入射光
玻璃砖
侧位移
出射光
结论：光穿过三棱镜时，向厚的地方偏折两次。
厚
薄
彩虹
利用光的折射还可以制成各种改变光路的器件
课堂小结：
一、光的折射:光从一种介质斜射入另一种介质时，传播方向通常会发生偏折的现象。
二、光的折射定律
折射光线、入射光线、法线在同一平面内；
折射光线和入射光线分居法线两侧；
折射角随着入射角的增大而增大
注：当光从空气斜射入水或玻璃中时，折射角小于入射角
当光从水或玻璃斜射入空气中时，折射角大于入射角
光垂直射向介质表面时，传播方向不改变。
折射现象中，光路是可逆的
三、利用光的折射解释现象:
早晨见到的太阳
筷子变折
天上的彩虹
硬币重现
池水变浅
海市蜃楼（公路上的海市蜃楼）
