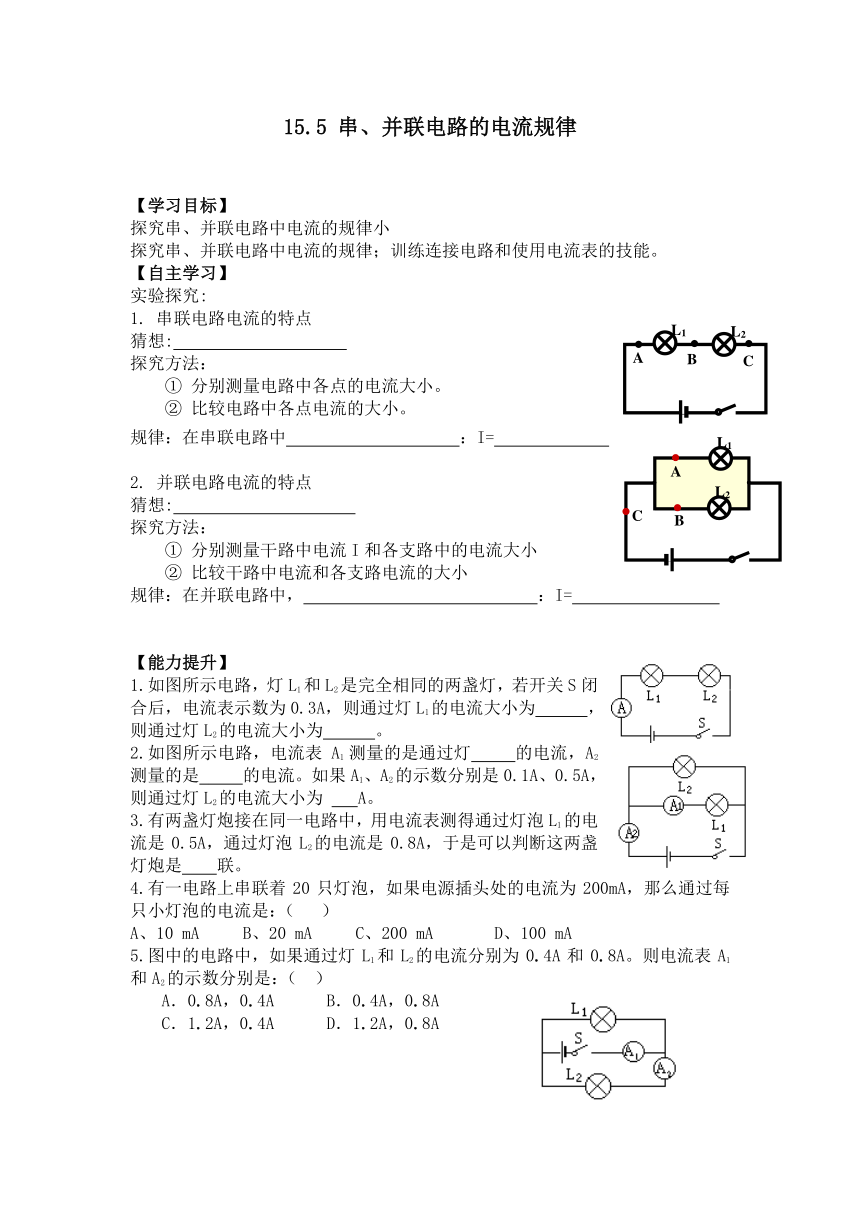

15.5
串、并联电路的电流规律
【学习目标】
探究串、并联电路中电流的规律小
探究串、并联电路中电流的规律;训练连接电路和使用电流表的技能。
【自主学习】
实验探究:
1.
串联电路电流的特点
猜想:
探究方法:

分别测量电路中各点的电流大小。

比较电路中各点电流的大小。
规律:在串联电路中
:I=
2.
并联电路电流的特点
猜想:
探究方法:

分别测量干路中电流I和各支路中的电流大小

比较干路中电流和各支路电流的大小
规律:在并联电路中,
:I=
【能力提升】
1.如图所示电路,灯L1和L2是完全相同的两盏灯,若开关S闭合后,电流表示数为0.3A,则通过灯L1的电流大小为
,则通过灯L2的电流大小为

2.如图所示电路,电流表A1测量的是通过灯
的电流,A2测量的是
的电流。如果A1、A2的示数分别是0.1A、0.5A,则通过灯L2的电流大小为
A。
3.有两盏灯炮接在同一电路中,用电流表测得通过灯泡L1的电流是0.5A,通过灯泡L2的电流是0.8A,于是可以判断这两盏灯炮是
联。
4.有一电路上串联着20只灯泡,如果电源插头处的电流为200mA,那么通过每只小灯泡的电流是:(

A、10
mA
B、20
mA
C、200
mA
D、100
mA
5.图中的电路中,如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是:(

A.0.8A,0.4A
B.0.4A,0.8A
C.1.2A,0.4A
D.1.2A,0.8A
6.下图是同学们设计的用电流表测量干路中电流的电路图,其中正确的是(

7.如图是小明设计的电路,大家对他的设计进行了电路分析,其中不正确的是(

A.开关S同时控制灯泡L1、L2
B.灯L1、L2是并联的
C.电流表测量灯L1的电流
D.电流表测量灯L2的电流
【拓展】
如图所示,已知通过灯L1的电流为0.4A,通过灯L2的电流为0.6A。
要求:
①用电流表A2测量干路电流,A1测量通过灯L1中的电流,用铅笔线代替导线,把图所示的实物元件连接起来,导线不准交叉。
②在下边虚线框中画出对应的电路图。
③在图中标出电流表A2的指针位置,并标出A2所用的接线柱。
A
B
C
L1
L2
L1
L2
L1
A
B
C
