人教版数学四年级上册5.2 画垂线 课件（20张ppt）

(共20张PPT)
第2课时 画垂线

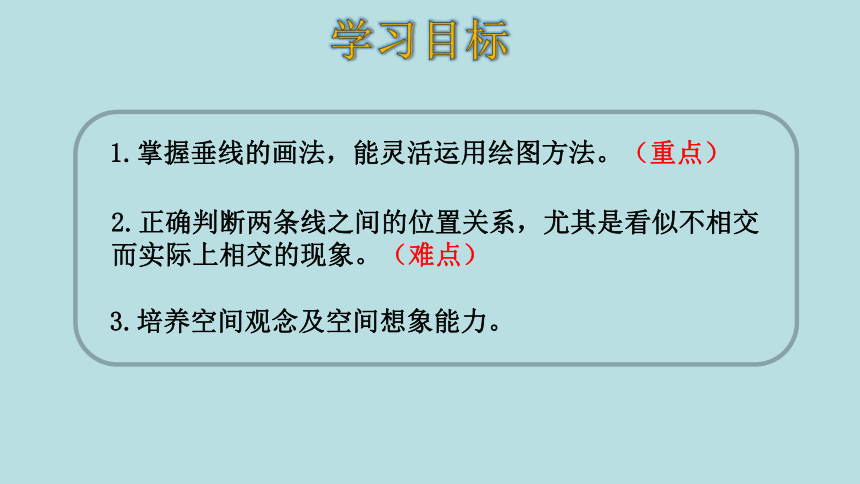

1.掌握垂线的画法，能灵活运用绘图方法。（重点）
2.正确判断两条线之间的位置关系，尤其是看似不相交而实际上相交的现象。（难点）
3.培养空间观念及空间想象能力。
图中有哪些图形？
你能画出互相垂直的两条直线吗？

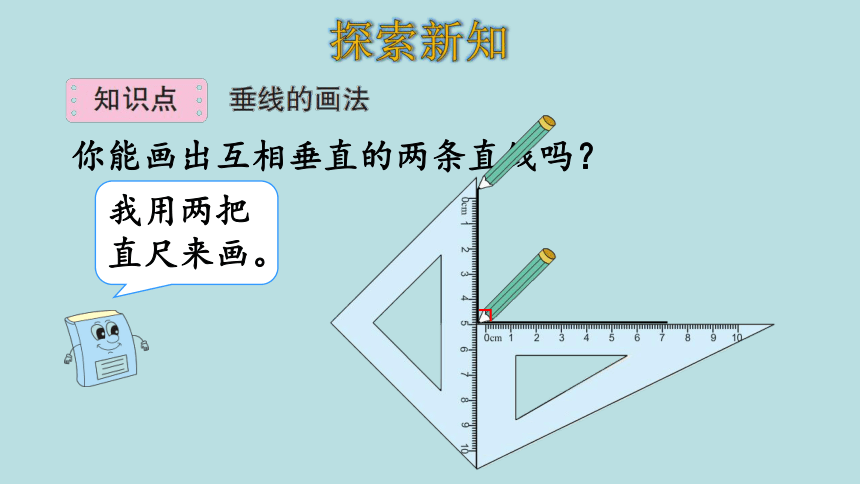

我用两把直尺来画。

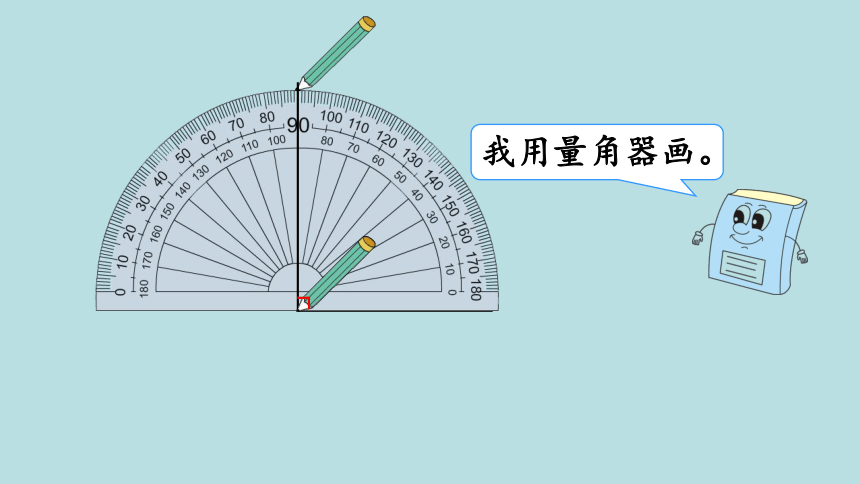

我用量角器画。

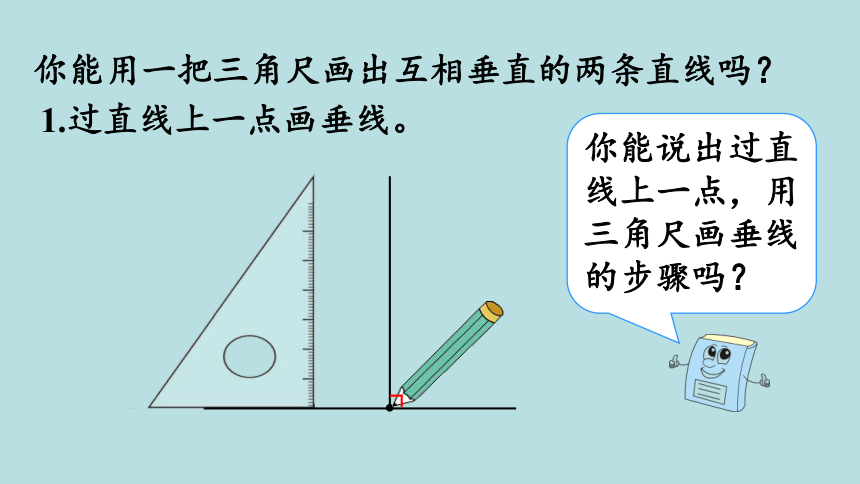

你能用一把三角尺画出互相垂直的两条直线吗？

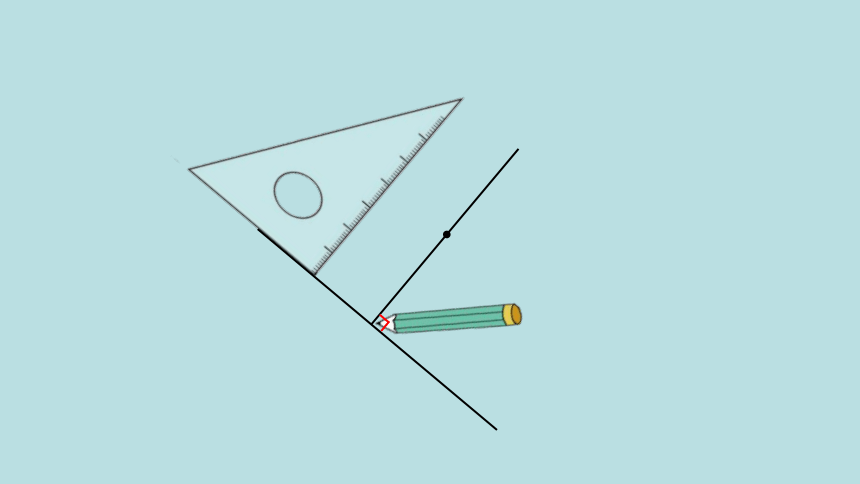

1.过直线上一点画垂线。
你能说出过直线上一点，用三角尺画垂线的步骤吗？
步骤:(1)把三角尺的一条直角边与直线重合。
(2)沿着直线移动三角尺,使三角尺的另一条直角边过直线外的已知点。
(3 )沿三角尺的另一条直角边画一条直线。
(4 )最后标出垂直符号。

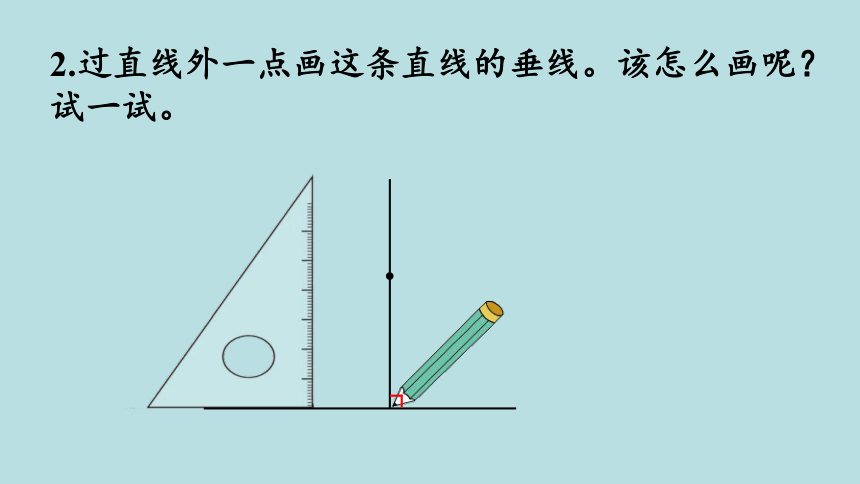

2.过直线外一点画这条直线的垂线。该怎么画呢？试一试。
知识提炼
1.在画互相垂直的两条直线时，可以借助三角尺或量角器来画。
2.借助三角尺画已知直线的垂线时要注意，在移动三角尺时，必须保证三角尺与直线重合的直角边始终与直线重合，不能倾斜、错位。
小试牛刀
你能分别过下面的点，画出相应直线的垂线吗？
（选自教材P60做一做）
判断：画已知直线的垂线只能画一条。
过直线外一点只能画一条直线与已知直线垂直，过直线上一点也只能画一条直线与已知直线垂直，此题没有强调是否是过一点画垂线，所以能画无数条。
1.填空题。
（1）过直线上一点可以画（ ）条已知直线的垂线。
（2）过直线外一点可以画（ ）条已知直线的垂线。
（3）过直线外一点可以画（ ）条已知直线的平行线。
1
1
1
2.操作与实践。
（1）一副三角尺可以画垂线，照图摆好三角尺，画两组垂线。
（2）过点A画已知直线的垂线。
（3）①过点B画AC的垂线。
（3）①过点B画AD的垂线。
1.在画互相垂直的两条直线时，可以借助三角尺或量角器来画。
2.借助三角尺画已知直线的垂线时要注意，在移动三角尺时，必须保证三角尺与直线重合的直角边始终与直线重合，不能错位。
作业1：完成教材P61练习十。
作业2：完成教材详解对应的练习题。
