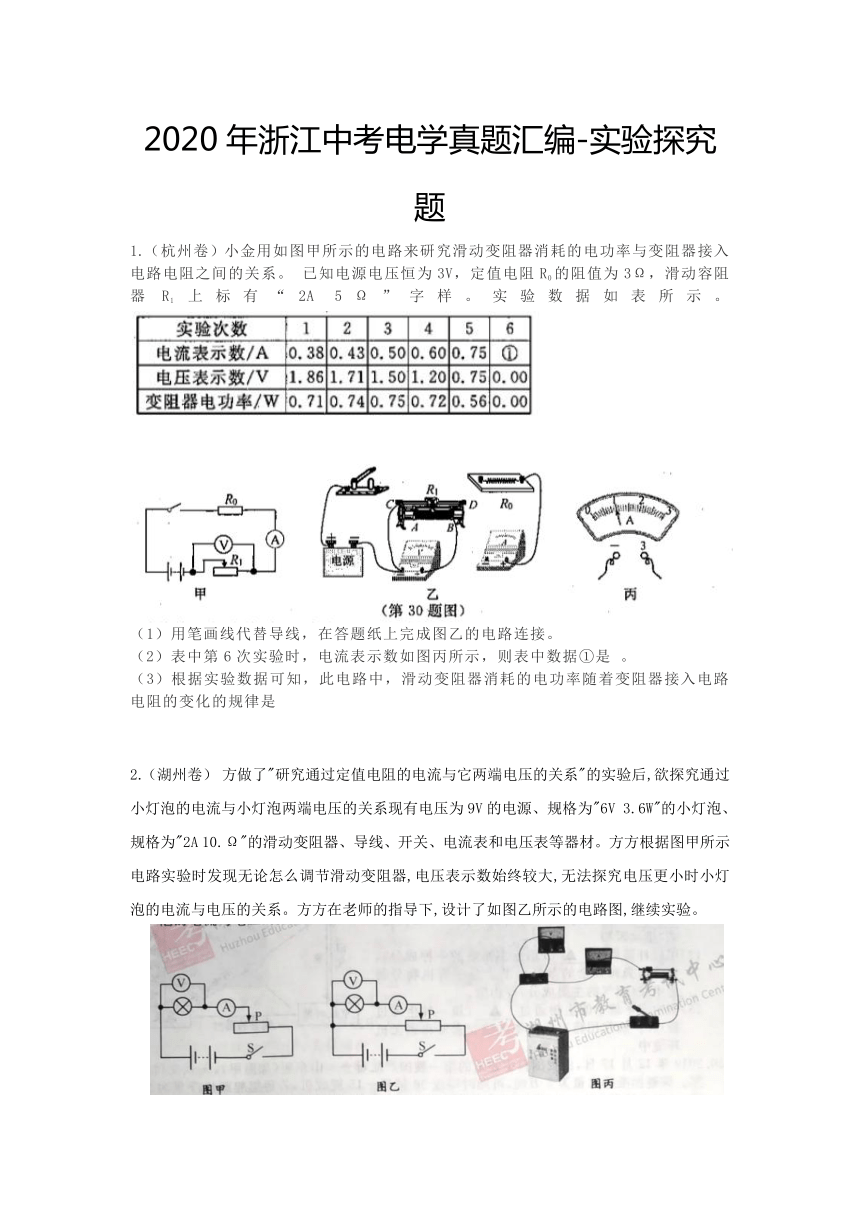

1.（杭州卷）小金用如图甲所示的电路来研究滑动变阻器消耗的电功率与变阻器接入电路电阻之间的关系。
已知电源电压恒为3V，定值电阻R0的阻值为3Ω，滑动容阻器R1上标有“2A
5Ω”字样。实验数据如表所示。
（1）用笔画线代替导线，在答题纸上完成图乙的电路连接。
（2）表中第6次实验时，电流表示数如图丙所示，则表中数据①是
。
（3）根据实验数据可知，此电路中，滑动变阻器消耗的电功率随着变阻器接入电路电阻的变化的规律是
2.（湖州卷）
方做了"研究通过定值电阻的电流与它两端电压的关系"的实验后,欲探究通过小灯泡的电流与小灯泡两端电压的关系现有电压为9V的电源、规格为"6V
3.6W"的小灯泡、规格为"2A
10.Ω"的滑动变阻器、导线、开关、电流表和电压表等器材。方方根据图甲所示电路实验时发现无论怎么调节滑动变阻器,电压表示数始终较大,无法探究电压更小时小灯泡的电流与电压的关系。方方在老师的指导下,设计了如图乙所示的电路图,继续实验。

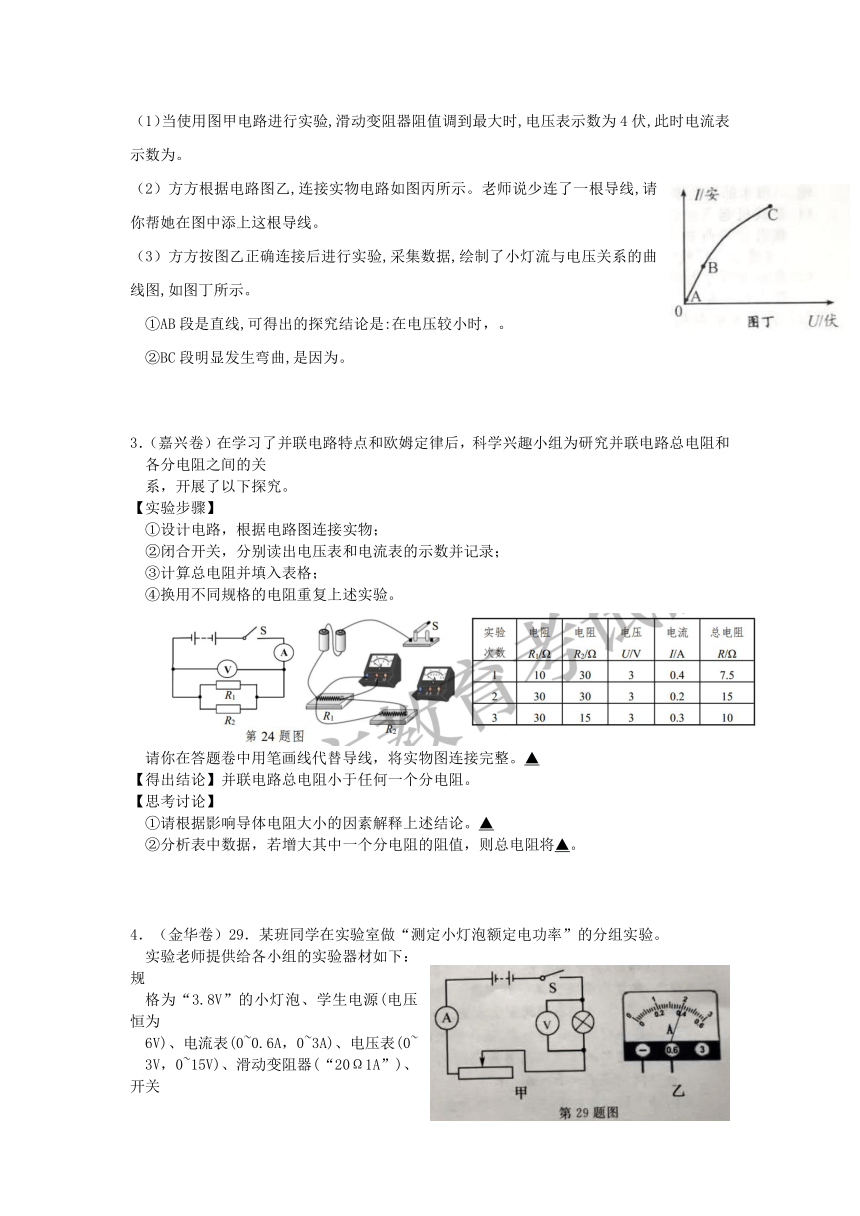

（1）当使用图甲电路进行实验,滑动变阻器阻值调到最大时,电压表示数为4伏,此时电流表示数为。
（2）方方根据电路图乙,连接实物电路如图丙所示。老师说少连了一根导线,请你帮她在图中添上这根导线。
（3）方方按图乙正确连接后进行实验,采集数据,绘制了小灯流与电压关系的曲线图,如图丁所示。
①AB段是直线,可得出的探究结论是:在电压较小时，。
②BC段明显发生弯曲,是因为。
3．（嘉兴卷）在学习了并联电路特点和欧姆定律后，科学兴趣小组为研究并联电路总电阻和各分电阻之间的关
系，开展了以下探究。
【实验步骤】
①设计电路，根据电路图连接实物；
②闭合开关，分别读出电压表和电流表的示数并记录；
③计算总电阻并填入表格；
④换用不同规格的电阻重复上述实验。
请你在答题卷中用笔画线代替导线，将实物图连接完整。▲
【得出结论】并联电路总电阻小于任何一个分电阻。
【思考讨论】
①请根据影响导体电阻大小的因素解释上述结论。▲
②分析表中数据，若增大其中一个分电阻的阻值，则总电阻将▲。
4．（金华卷）29．某班同学在实验室做“测定小灯泡额定电功率”的分组实验。
实验老师提供给各小组的实验器材如下：规
格为“3.8V”的小灯泡、学生电源(电压恒为
6V)、电流表(0~0.6A，0~3A)、电压表(0~
3V，0~15V)、滑动变阻器(“20Ω1A”)、开关
各一只，导线若干。
(1)小金组按图甲正确连接电路，闭合开关，
调节滑动变阻器，当电压表的示数为3.8伏时，
小灯泡正常发光，此时电流表的示数如图乙所
示，则小灯泡的额定功率为▲瓦；
(2)小丽组同学发现，实验桌上的电压表0~15V的量程已损坏，其它器材完好。他们经讨
论后认为，用该电压表0~3V的量程，通过改变电压表的连接位置也能测出小灯泡的
额定功率。他们的实验操作步骤如下：
步骤一：按图甲电路先将电压表
(0~3V)接在小灯泡两端，闭合开关，移动滑动变阻器
的滑片，使电压表的示数为3伏，断开开关，拆下电压表；
步骤二：保持滑动变阻器的滑片位置不变，再将该电压表接在▲两端；
步骤三：闭合开关，将滑动变阻器的滑片向▲(填“左”或“右”)移动，直到电压表示
▲伏，读出此时电流表的示数，算出小灯泡的额定电功率。
(3)反思：实验原理相同的情况下，我们可以采用不同的实验途径来完成实验。

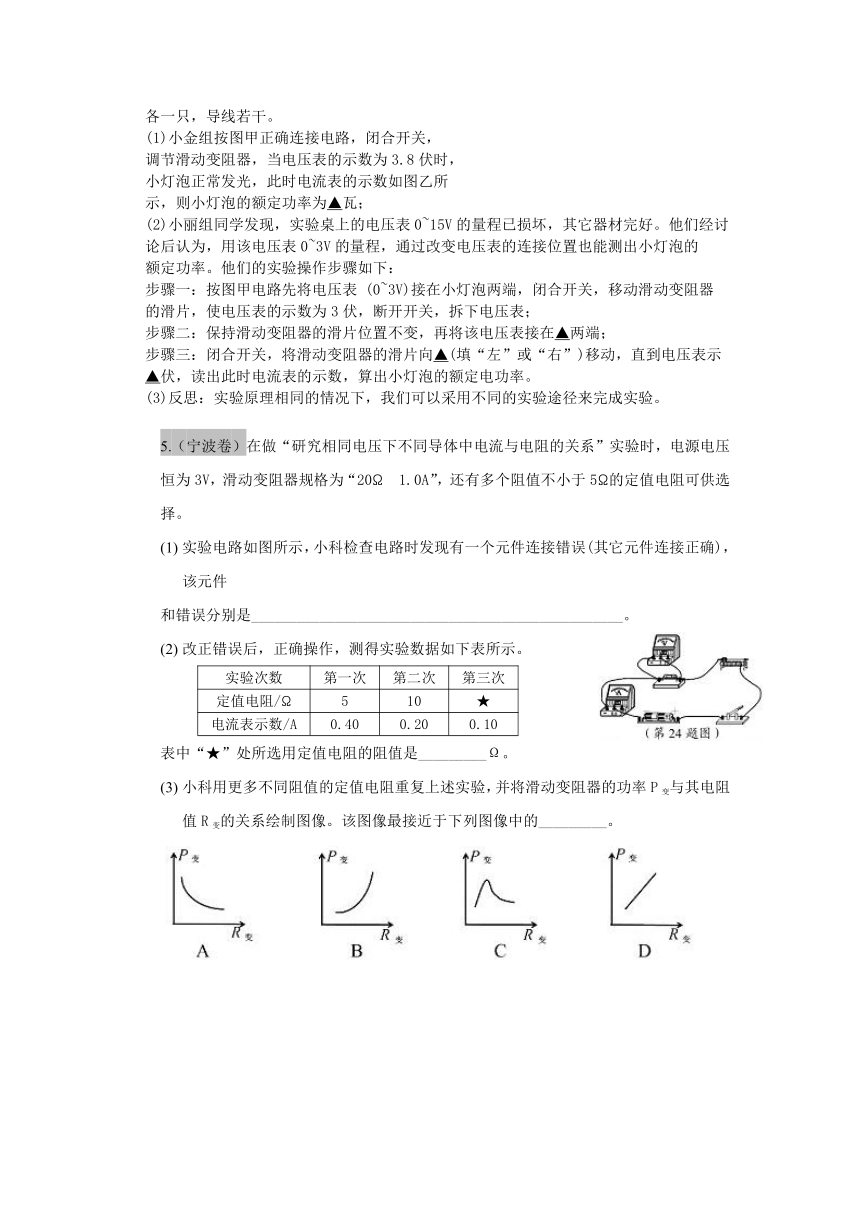

5.（宁波卷）在做“研究相同电压下不同导体中电流与电阻的关系”实验时，电源电压恒为3V，滑动变阻器规格为“20?
1.0A”，还有多个阻值不小于5?的定值电阻可供选择。
实验电路如图所示，小科检查电路时发现有一个元件连接错误(其它元件连接正确)，该元件
和错误分别是_________________________________________________。
改正错误后，正确操作，测得实验数据如下表所示。
实验次数
第一次
第二次
第三次
定值电阻/?
5
10
★
电流表示数/A
0.40
0.20
0.10
表中“★”处所选用定值电阻的阻值是_________Ω。
小科用更多不同阻值的定值电阻重复上述实验，并将滑动变阻器的功率P变与其电阻值R变的关系绘制图像。该图像最接近于下列图像中的_________。
6．（台州卷）磁控防盗装置都装有干簧管(如图甲)，千簧管由两个软铁片和玻璃管组成，软铁片的触点
在弹力的作用下处于断开状
态。当磁体靠近干簧管时，软
铁片触点状态会会发生变化。
把条形磁体分别成置在乙图中
的Ⅰ、Ⅱ、Ⅲ三个位置时，触
点的开合状态和软铁片的极性情况如下表。
磁体位置
竖直放置并靠近
竖直放置并靠近
Ⅰ
Ⅱ
Ⅲ
Ⅳ
触点状态
闭合
断开
闭合
？
软铁片的极性情况
　　（1）铁片被磁化后.铁片与条形磁体相邻两端的磁极极性关系是▲。
　　（2）当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置)，干簧管触点状态为▲。
　　（3）如图丙，门上磁控防盗装置内有一个紧直放置的干簧管，其内部简化电路如图丁、磁控
　　　　　防盗装置的工作原理是：夜间关上门，闭合开关S，启动防盗报警器、此时报警电铃不
　　　　　响；当盗贼打开门时，干簧管远离磁体，电铃响起。图丁虚线框中四种磁体摆放方式能
　　　　　满足工作要求的有▲(选填图中的字母)。
7.（温州卷）在研究“电流与电压的关系”时，小明连接了如图甲的电路，电源电压U为3伏。
（1）闭合开关后，小明发现电流表指针如图乙，出现这种现象的原因是。
（2）改正错误操作后，小明分别将电阻Ro为5欧、10欧和20欧的定值电阻接入电路，测得电阻Ro的电压Uo和电流Io数据，如表一所示。小明想进一步研究“电阻Ro的电流变化量大小ΔI0与电压变化量大小ΔUo的关系”，根据数据计算出部分电压变化量大小ΔUo和相应的电流变化量大小ΔIo，如表二所示，则表二中的a为。
（3）小明发现，滑动变阻器电压变化量大小ΔUR与电流变化量大小ΔIR的比值，总是等于定值电阻Ro的阻值，请结合上表数据和所学电学知识解释此规律。
8．（舟山卷）28．在学习了并联电路特点和欧姆定律后，科学兴趣小组为研究并联电路总电阻和各分电阻之间的关
系，开展了以下探究。
【实验步骤】
①设计电路，根据电路图连接实物；
②闭合开关，分别读出电压表和电流表的示数并记录；
③计算总电阻并填入表格；
④换用不同规格的电阻重复上述实验。
请你在答题卷中用笔画线代替导线，将实物图连接完整。▲
【得出结论】并联电路总电阻小于任何一个分电阻。
【思考讨论】
①请根据影响导体电阻大小的因素解释上述结论。▲
②分析表中数据，若增大其中一个分电阻的阻值，则总电阻将▲。
【答案】
1.
【答案】【答案】（1）
（2）1.00
（3）随着滑动变阻器接入的电阻增大（或减小）其电功率先增大后减小
2.【答案】
3．【答案】【实验步骤】
（见图）
【思考讨论】①并联后相当于增大了导体的横截面积，在导体材料、长度、温度不变时，横截面积越大，导体电阻越小。
②增大
4.【答案】(1)1.52(2)
滑动变阻器左
2.2
5.解：(1)电流表，正负接线柱接反
(2)20
(3)A
6．(1)互为异名磁极(2)闭合(3)
ACD
7.
8.
【实验步骤】
【思考讨论】①并联后相当于增大了导体的横截面积，在导体材料、长度、温度不变时，横截面积越大，导体电阻越小。
②增大
