第十八章
电功率
18.3
测量小灯泡的电功率

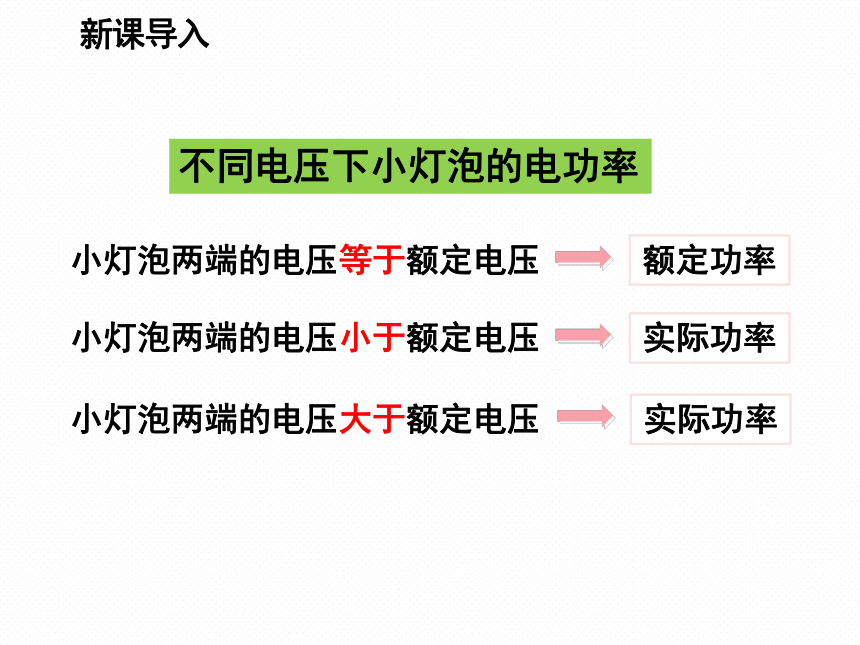

新课导入
不同电压下小灯泡的电功率
小灯泡两端的电压等于额定电压
小灯泡两端的电压小于额定电压
小灯泡两端的电压大于额定电压
额定功率
实际功率
实际功率

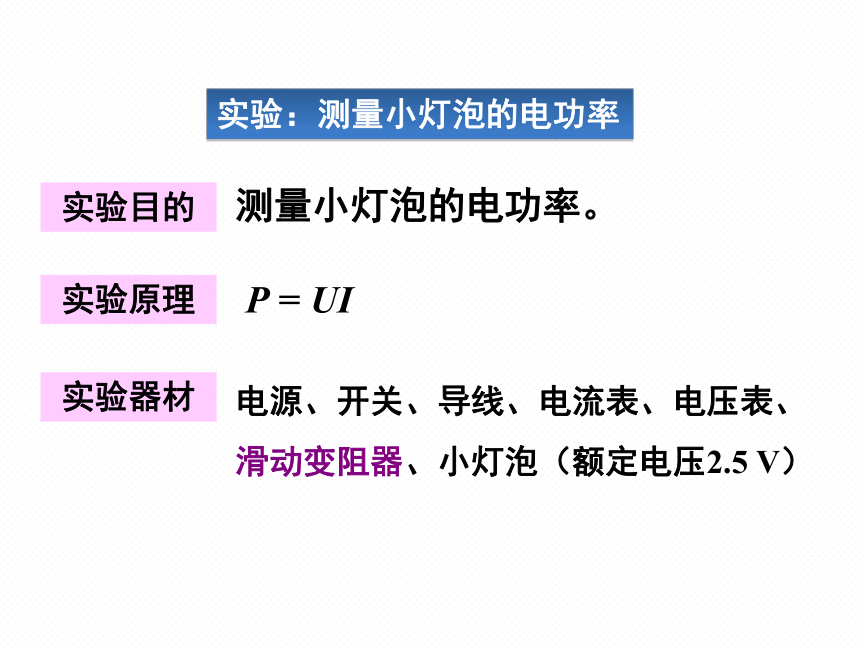

实验：测量小灯泡的电功率
测量小灯泡的电功率。
P
=
UI
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5
V）
实验目的
实验原理
实验器材

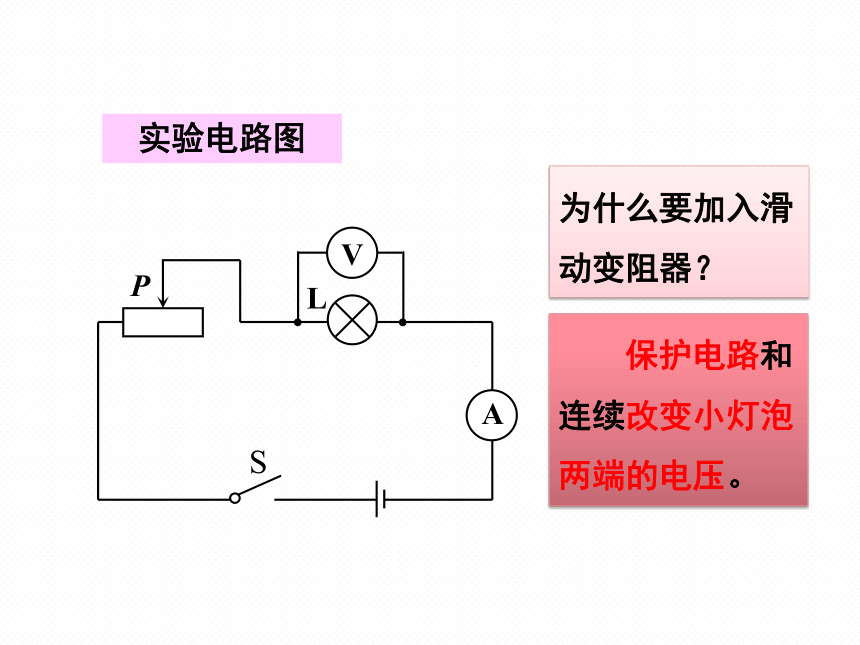

实验电路图
为什么要加入滑动变阻器？
保护电路和连续改变小灯泡两端的电压。

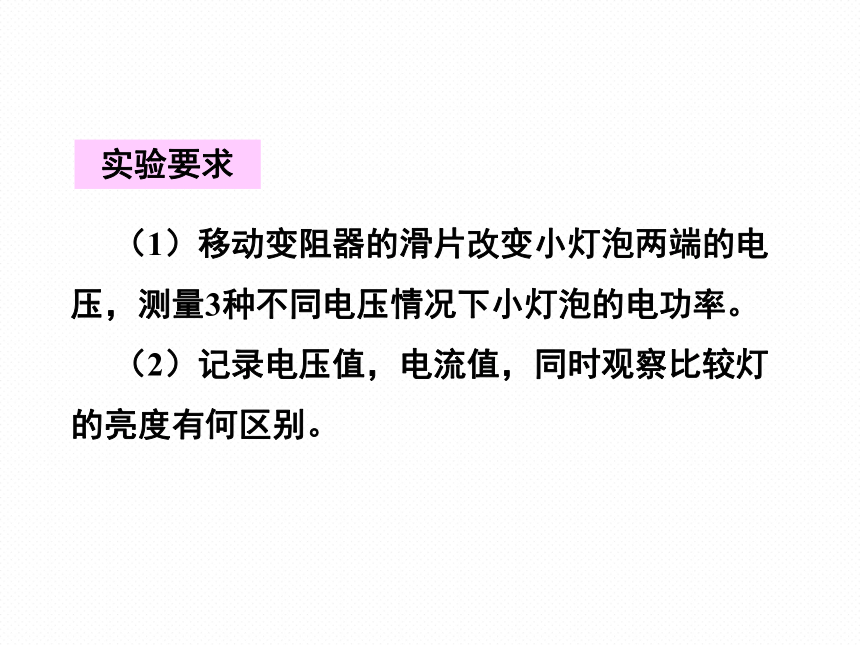

（1）移动变阻器的滑片改变小灯泡两端的电压，测量3种不同电压情况下小灯泡的电功率。
（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
实验要求
　　（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。
　　（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5
V、2
V和3
V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；
（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。

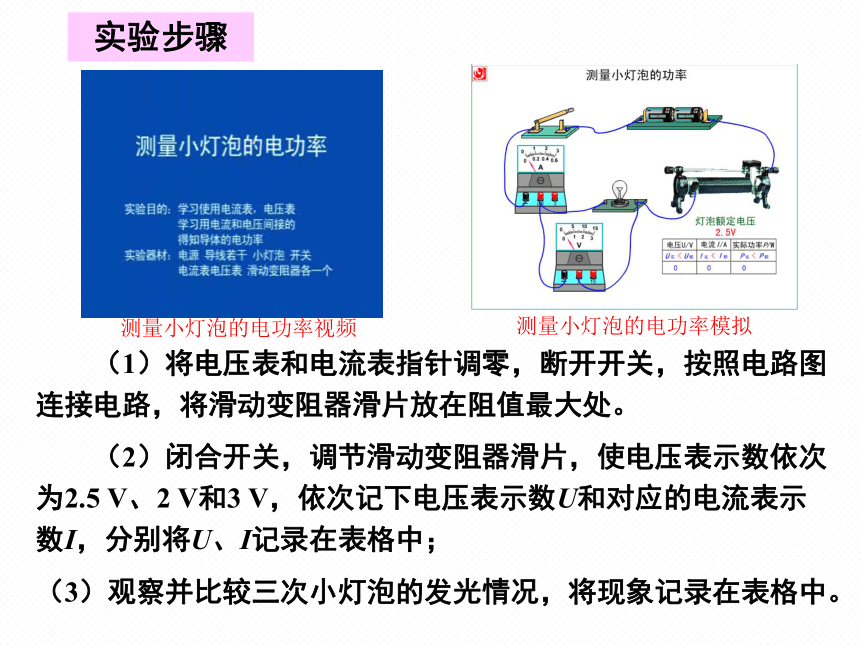

实验步骤
测量小灯泡的电功率视频
测量小灯泡的电功率模拟
小灯泡的额定电压是_____V。
2.5
实验数据
0.28
0.3
0.34
正常
较暗
较亮
0.56
0.75
1.02
次数
电压U/V
电流I/A
发光情况
电功率P/W
1
2.5
2
2
3
3
＜
＞
暗
亮
烧毁

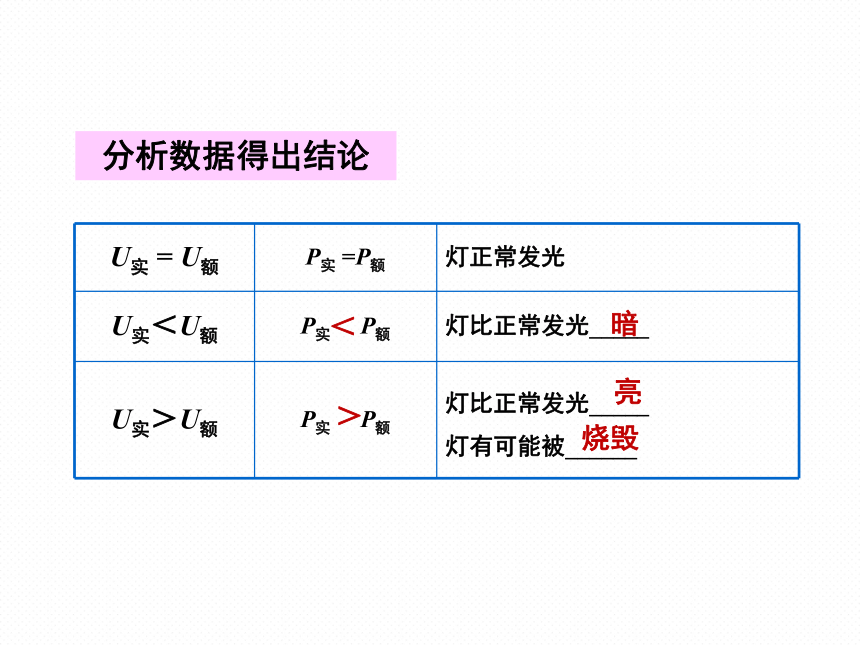

分析数据得出结论
U实
=
U额
P实
=P额
灯正常发光
U实＜U额
P实
P额
灯比正常发光_____
U实＞U额
P实
P额
灯比正常发光_____
灯有可能被______

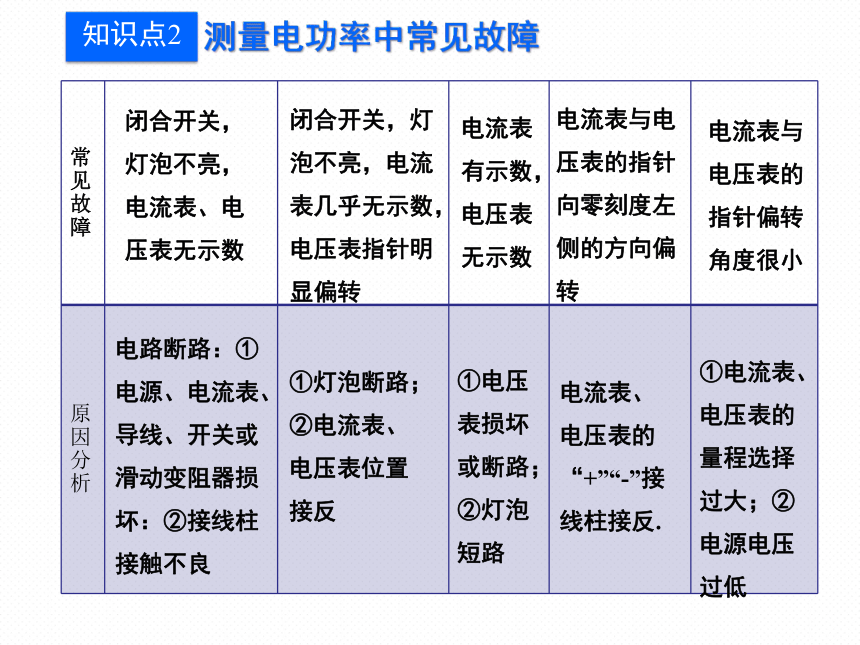

知识点2
测量电功率中常见故障
闭合开关，灯泡不亮，电流表、电压表无示数
电路断路：①电源、电流表、导线、开关或滑动变阻器损坏：②接线柱接触不良
闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转
①灯泡断路；②电流表、电压表位置接反
电流表有示数，电压表无示数
①电压表损坏或断路；②灯泡短路
电流表与电压表的指针向零刻度左侧的方向偏转
电流表、电压表的“+”“-”接线柱接反.
电流表与电压表的指针偏转角度很小
①电流表、电压表的量程选择过大；②电源电压过低
常见故障
原因分析
电流表指针超过最大刻度
①量程选择过小；②电路中出现短路
移动滑动变阻器滑片时，电表示数及灯泡亮度无变化
滑动变阻器连接时，没有遵循“一上一下”的接线原则，滑动变阻器相当于定值电阻或导线
无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压
电源电压过低
灯不亮，电流表与电压表稍有偏转
①电源电压过低；②变阻器连入电路的电阻过大
常见故障
原因分析
想想做做
选择亮度与小灯泡亮度相当的发光二极管，测量加在它两端的电压和通过它的电流，计算它的电功率.调节加在它两端的电压，获得几组数据.将所得的电功率数值与小灯泡相比，在亮度相当的情况下，哪一个的电功率较小？
解：在亮度相当的情况下，发光二极管的电功率小.
1.如图是一位同学为测量小灯泡的功率所连的电路.这个电路有什么错误或不妥之处？应该怎样纠正？请你画出正确的电路图.
解：他的电路错误之处是滑动变阻器接线不能改变电阻，不妥之处是电流表的量程选大了.应该将滑动变阻器的接线改为一上一下，电流表换用较小量程.
2.某实验小组的同学用如图所示的器材测量小灯泡电功率.已知待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1.2W左右.
（1）连接电流表时应选用哪个量程？
（2）用笔画出导线完成电路的连接.
（3）在虚线框中画出相应的电路图.
电流表选用0~0.6A量程
3.李芳家的电能表上标着“3000revs/（kW·h）”.她用这个电能表来测量某用电器的功率：她把家中的其他用电器都与电源断开，仅让这个用电器工作，1min内电能表的转盘转了15转.该用电器的功率是多少？
解：
4.某电炉在额定电压220V下的功率为1000W，当实际电压只有额定电压的80%时，若电炉的电阻保持不变，此时电炉的实际功率是多少？
解：
5.某学校共有电灯100盏，都用60W的普通照明灯泡，平均每天用电4h.如果都改用40W的日光灯，不但可以省电，而且比原来更亮了.该校一年（365天）可节约多少度电？
解：
P=(60W-40W)×100=2kW
t=4h×365=1460h，
W=Pt=2kW×1460h=2920kW·h=2920度.
巩固提高
　　1．利用如图所示的器材，测量小灯泡的电功率。
　　（1）
在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。
大
左
　　（2）
闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是__________。
灯泡断路
　　（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2
V
时，电流表的示数如图所示，此时电流为_____A，小灯泡的功率为_____W。
0.6
0.3
　　2．小灯泡上标有“6
V
3
W”字样，将这盏灯接到3
V电压下，它比正常发光时_____（选填“亮”或“暗”），这时它的实际功率为______W。
暗
0.75
3.如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（
）
A．灯泡变暗，电压表示数变大
B.
灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D.
电路消耗的总功率变大，电压表示数变大
C
